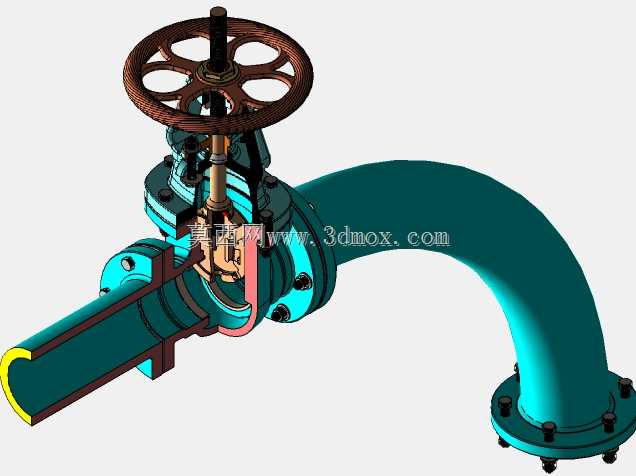

带弯管法兰连接手动截止阀结构设计

这款手动截止阀搭配90°弯管的集成结构，主要面向工业管路系统的截断与流量调节场景，常见于化工输送管线、暖通循环水系统、中小型蒸汽管网以及市政给排水的支路管控环节，区别于直通式截止阀的直线流道设计，集成弯管的结构可以直接适配管路直角转向的布设需求，减少管路系统中单独加装弯头的连接节点，降低管路泄漏点数量，同时压缩管路安装的轴向占用空间。从功能特性来看，该阀采用手轮驱动的明杆结构，阀杆升降过程中可以直观判断阀门的启闭开度，手轮采用轮辐式镂空设计，操作时握持受力均匀，即便在带压工况下也能通过较小的操作力矩实现阀瓣的升降动作，阀瓣与阀座的密封面采用锥面贴合设计，密封比压稳定，截断状态下无内漏风险，同时可以通过调节阀瓣的提升高度实现管路流量的线性调节，兼顾截断与节流两种使用需求。设计过程中优先考虑了安装维护的便捷性，阀体与弯管、两端连接段均采用法兰连接结构，法兰盘上的螺栓孔沿圆周均布，适配同压力等级的标准法兰管件，安装时无需调整管路角度即可完成对位，法兰密封面预留了垫片安装槽，可根据输送介质的腐蚀性、温度参数选择橡胶垫片、金属缠绕垫片等不同密封件。阀体流道采用平滑过渡设计，弯管段的曲率半径经过流体阻力校核，介质流经转向段时不会产生明显的涡流区，降低管路运行的压力损失，同时减少介质中固体杂质对管壁的冲蚀磨损。从安装边界来看，该阀两端法兰的连接端面平行度控制在安装公差允许范围内，手轮的操作空间预留充足，安装时手轮侧无需额外预留过长的操作距离，阀杆的升降行程不会和周边管路、支架产生干涉，整体结构的重心沿弯管轴线分布，安装后不会对连接法兰产生额外的偏载力矩。结构细节上，阀杆与阀盖之间设置了多级填料密封结构，可通过填料压盖的螺栓调节密封压紧力，长期运行出现填料磨损泄漏时，无需拆解阀体即可在线补充或更换填料，降低运维成本；阀体与阀盖的连接采用均布螺栓紧固，结合面设置密封垫片，承受管路额定压力时无外漏风险；手轮与阀杆采用键连接加锁紧螺母固定，操作时无打滑松脱隐患。
