汽车燃油供给系统化油器结构设计

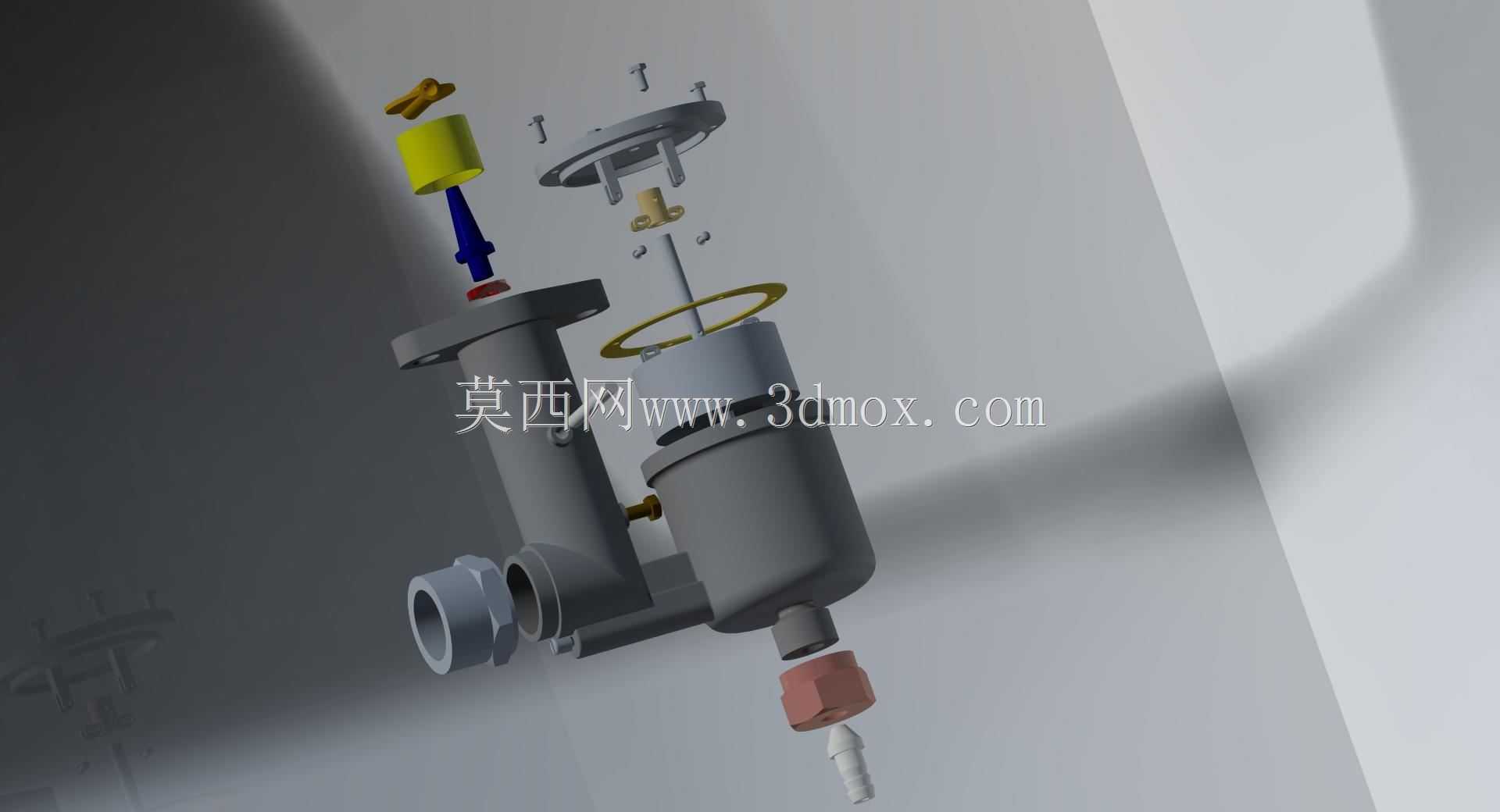

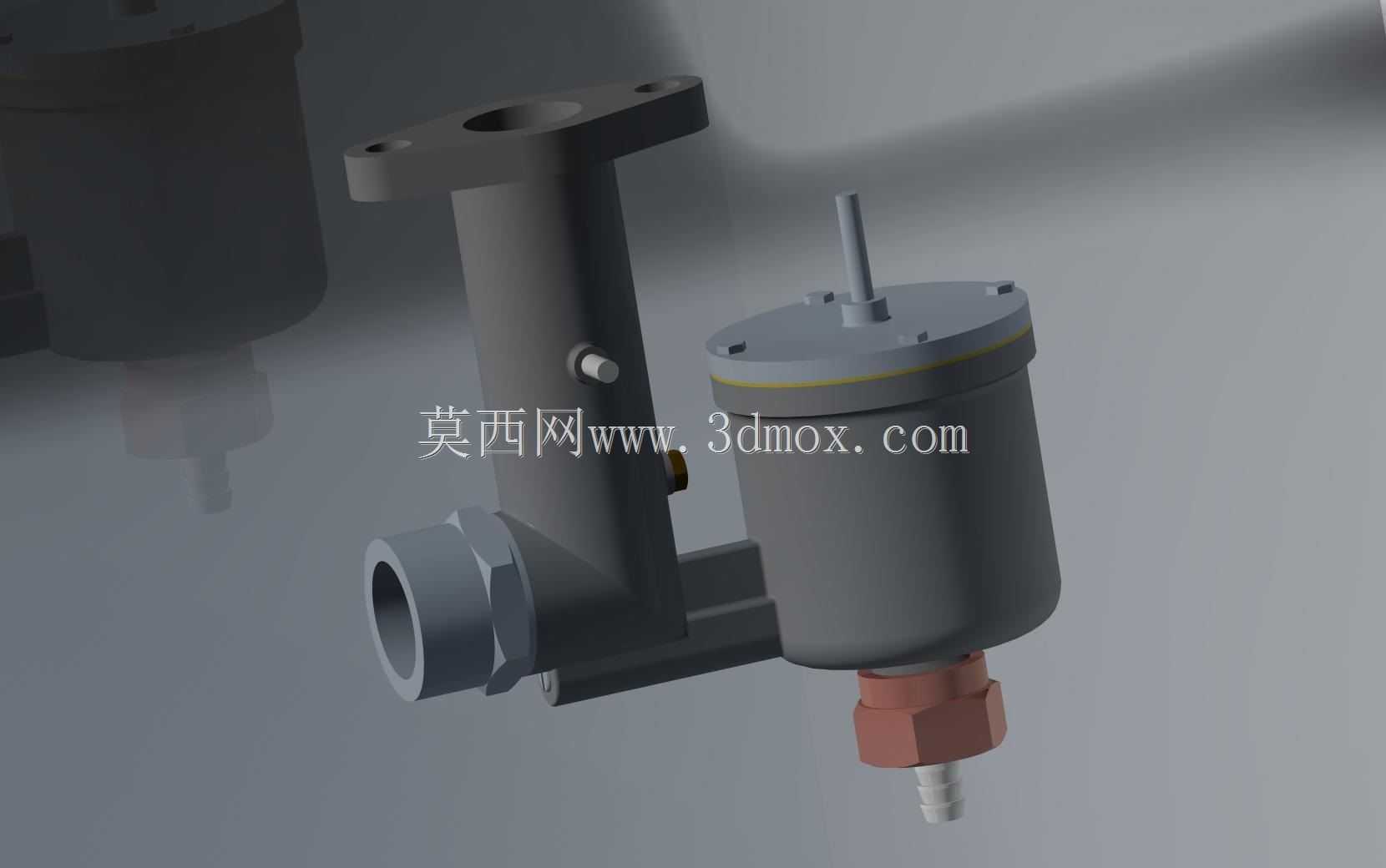

　　这款化油器结构主要应用在小排量通用汽油机、老式乘用车辆的燃油供给回路中，核心作用是完成燃油与进气的精准配比混合，为燃烧室提供浓度适配的可燃混合气，直接决定发动机不同工况下的动力输出稳定性与燃油燃烧效率。从结构设计逻辑来看，整体采用侧置进气喉管搭配浮子室的经典布局，上部的安装法兰预留了两个同轴定位孔，可直接对接发动机进气歧管的安装端面，法兰端面做了铣平处理，保证装配后密封胶圈的压缩量均匀，避免出现进气漏气导致的混合气浓度异常。侧部伸出的螺纹接口为燃油输入端口，采用标准管螺纹设计，可直接对接供油管路的接头，接口内部集成了进油针阀的安装位，和下部浮子室的浮子组件联动，动态控制浮子室内的燃油液面高度，

　　避免不同倾斜工况下出现燃油溢流或者供油不足的问题。浮子室下部设置的螺纹接头为怠速油量调节与放油复合结构，既可以通过端部的调节螺钉微调怠速工况下的供油量，匹配发动机怠速时的低进气量需求，也可以在长期停机时放出浮子室内积存的燃油，避免燃油变质堵塞内部油道。中部的垂直伸出杆为节气门控制杆，可通过连杆机构连接油门操控结构，随着操控行程变化改变节气门的开启角度，调整进气通道的通流面积，配合不同开度下的燃油量孔出油量，实现全工况范围内的混合气浓度匹配。设计过程中重点考虑了安装边界的适配性，整体结构的外轮廓没有超出安装法兰的投影范围过多，可在紧凑的发动机舱布局中预留足够的周边间隙，避免和附近的管线、支架产生运动干涉。

　　内部油道采用逐级扩径的设计思路，从进油口到主量孔再到喷口的通径变化经过匹配计算，保证不同进气负压下的燃油吸出量和进气量保持线性对应，减少工况切换时的动力响应迟滞。喉管位置做了圆弧过渡处理，降低进气过程中的气流阻力，提升充气效率，同时在喷口位置设置了环形挡油边，避免大流量进气时燃油被气流吹散附着在喉管壁面，导致实际进入气缸的混合气浓度偏稀。
