卧式工业承压存储罐体结构设计

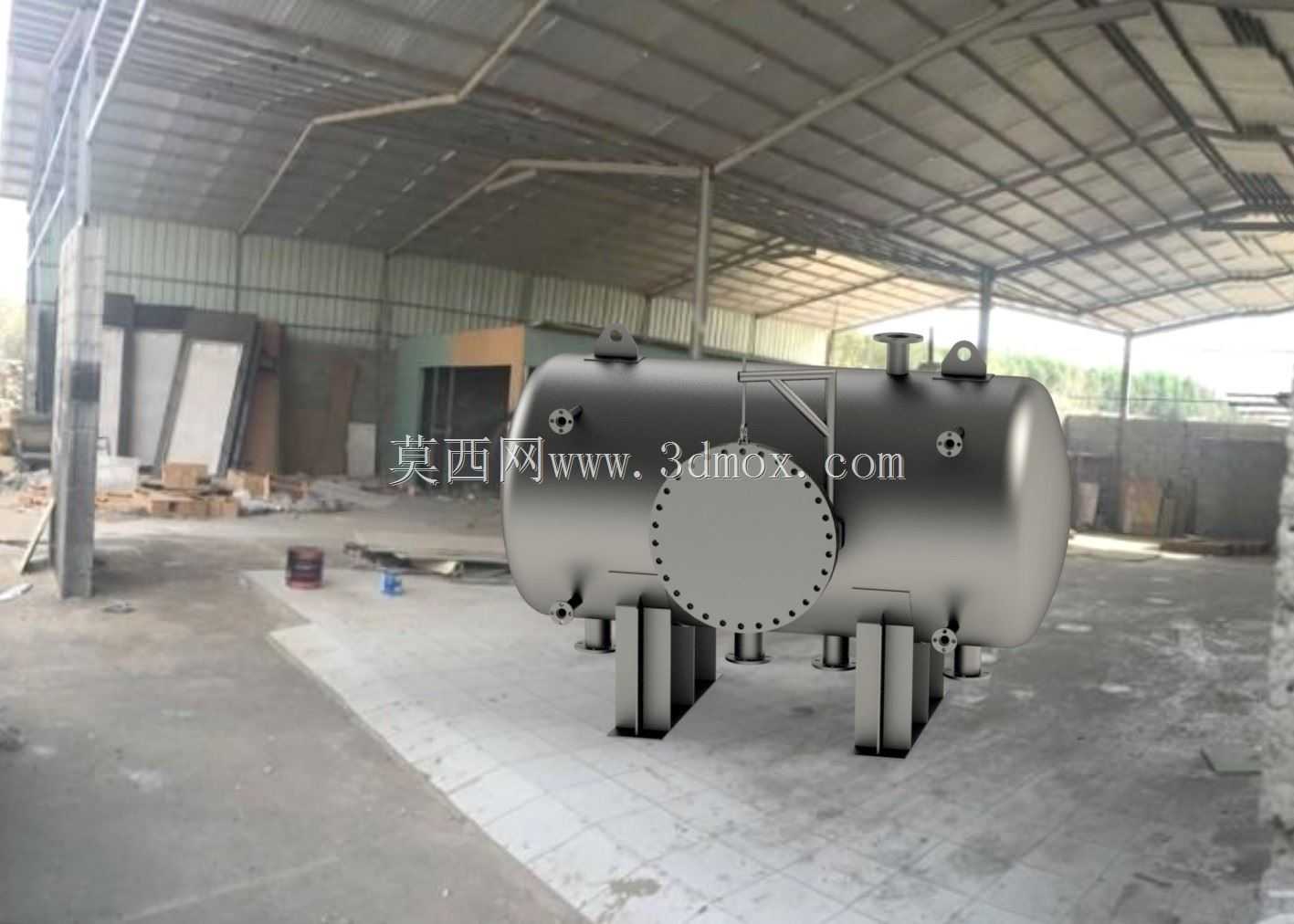

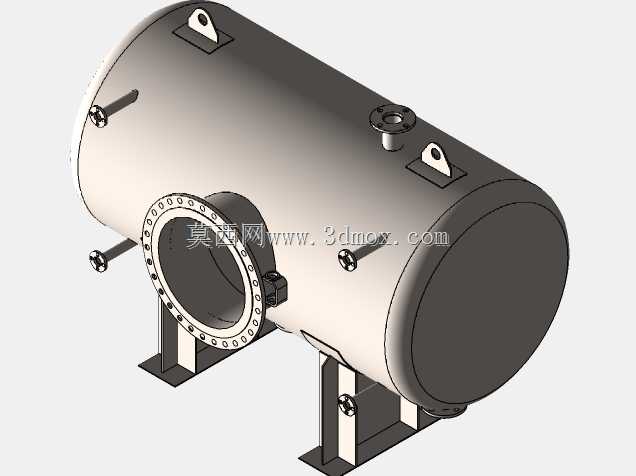

这款卧式承压存储罐体，主要面向化工、能源、食品加工等行业的带压流体存储工序场景，在中小型生产厂区的原料暂存、中间介质缓冲、成品周转环节都有广泛适配性，可承载具备一定压力的气体、液体介质，替代传统立式储罐在低矮厂房、空间受限安装场景下的使用需求。从结构设计逻辑来看，整体采用标准椭圆封头搭配圆柱形筒身的经典承压结构，筒身两端的封头通过周向均匀布置的螺栓法兰结构实现与筒身的密封连接，法兰盘上的螺栓孔经过等距排布校核，保证密封面受力均匀，避免局部应力集中导致的密封失效问题。罐体底部设置三组对称分布的鞍式支座，支座的支撑面经过加宽处理，可将罐体满负载时的总重量均匀传递到安装基础平面，支座与筒身的连接位置做了局部应力补强，避免长期承重导致筒身局部变形。筒身顶部预留了多个不同通径的接口，分别适配介质进料、排气、安全附件安装、压力检测等不同功能需求，接口位置避开了鞍座的正上方支撑区域，减少安装维护时的操作干涉，侧方预留的排污接口位于筒身最低位置，可保证停机排空时内部介质无残留。设计阶段充分考虑了安装边界的适配性，整体卧式布局的重心高度较低，相比同容积立式储罐，对厂房层高的要求降低近四成，安装时不需要额外搭建高层操作平台，日常巡检、阀门操作都可在地面完成。鞍座的地脚螺栓孔采用长圆孔设计，可适配安装基础的小范围施工误差，也能抵消罐体温度变化带来的热胀冷缩位移量，避免应力拉扯损坏接口焊缝。筒身外壁的吊耳结构对称布置在重心两侧位置，吊装时可保证罐体平稳起吊，不会出现倾斜侧翻风险，吊耳的焊接位置做了局部加厚补强，满足满负载吊装的强度要求。在功能实现层面，罐体的壁厚经过承压强度校核，可满足常规中低压工况下的使用需求，密封结构采用耐介质腐蚀的垫片适配，可根据存储介质的特性更换不同材质的密封件，拓展设备的适用介质范围。整体结构没有冗余的复杂构件，所有外露部件都做了圆角过渡处理，避免应力集中点的出现，后期维护时仅需定期检查法兰密封面、接口焊缝、支座连接位置的状态即可，运维难度较低。
