32000升燃料罐式半挂车结构设计

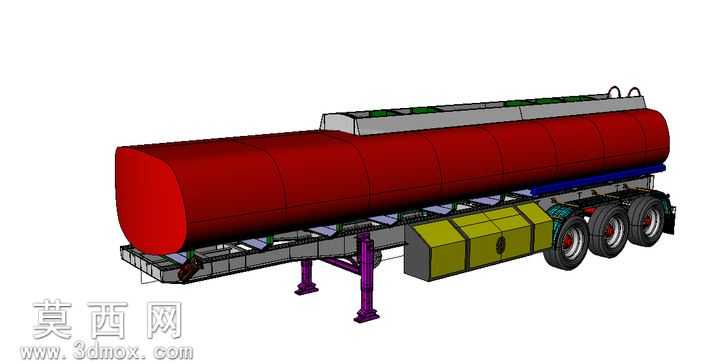

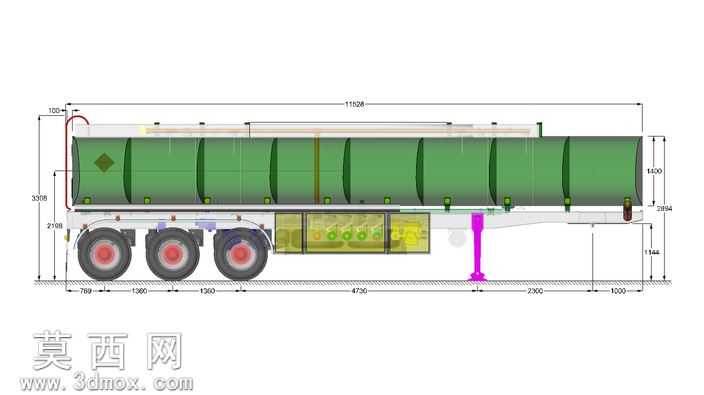

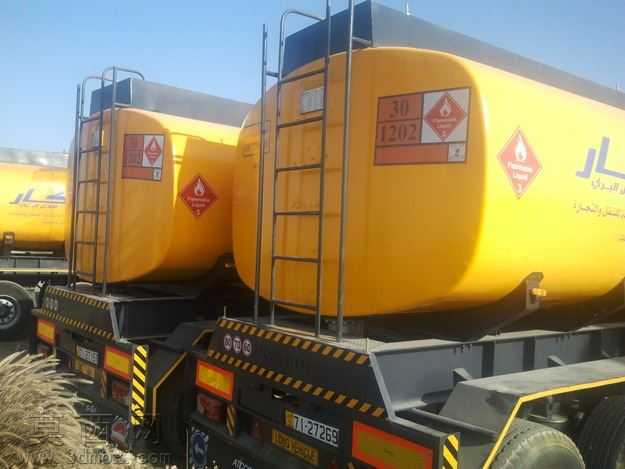

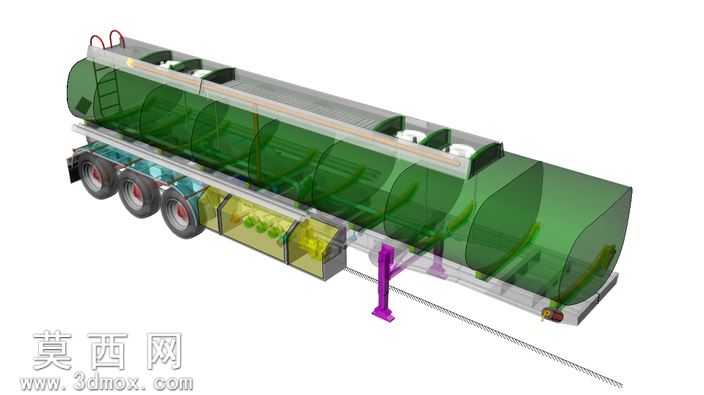

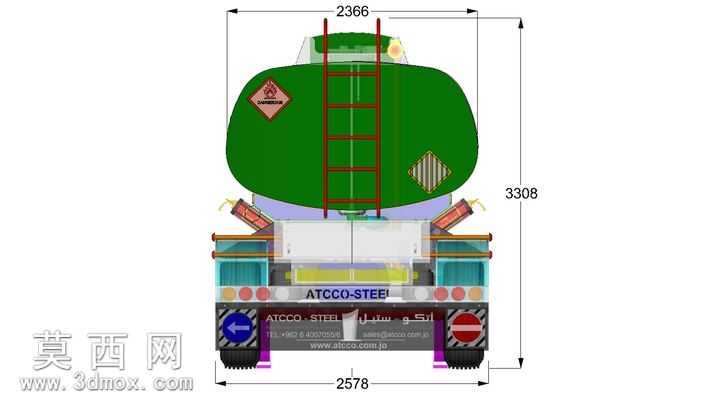

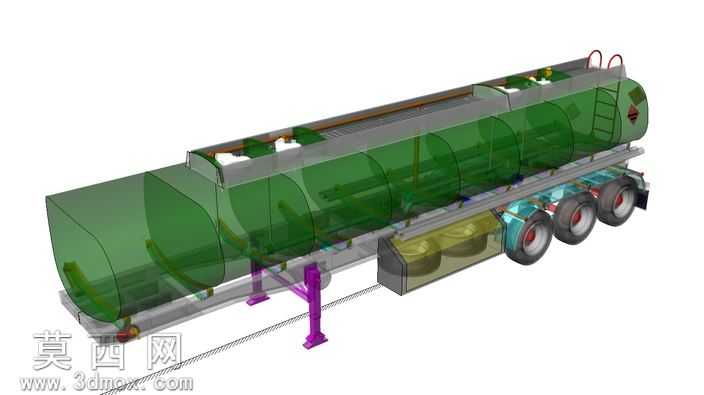

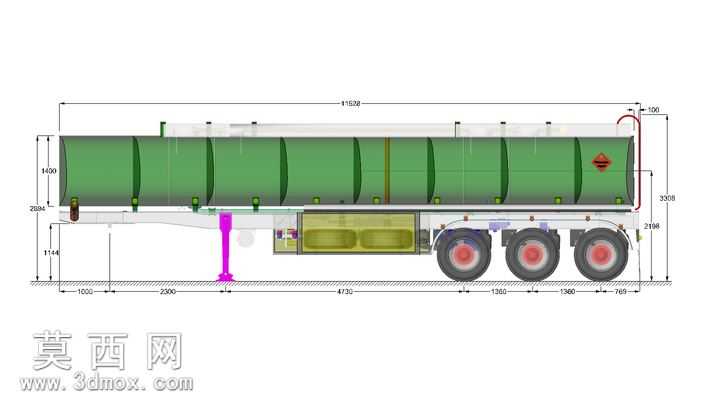

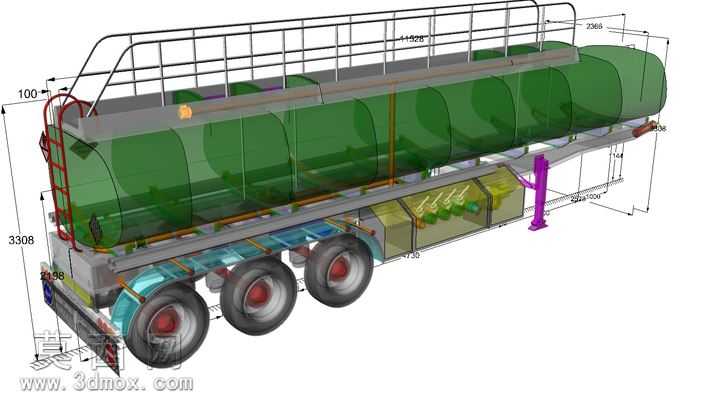

本作品为32000升燃料罐式半挂车的三维结构设计模型，建模过程严格遵循道路运输液体危险货物罐式车辆的相关设计规范，以实际量产燃料运输半挂车的结构参数为基准完成全参数化搭建。模型整体采用自顶向下的设计思路，首先完成整车总布置骨架的搭建，确定整车总长、轴距、罐体直径、承载面高度等核心参数，再逐一分拆出罐体总成、车架总成、行走悬挂总成、附属操作舱总成等子模块进行细化建模。罐体部分采用多道环形加强筋结构设计，建模时精准还原了罐体筒节的拼接结构、封头的曲面弧度、防波板的内部排布位置，同时预留了人孔、卸料阀、油气回收接口、液位检测装置的安装位，罐体材质设定为高强度运输专用钢材，渲染时采用工业运输罐体常用的哑光绿色漆面材质，还原真实车辆的外观质感。车架部分采用高强钢纵梁加横梁的焊接结构设计，精准还原了纵梁的变截面结构、悬挂安装支座的焊接位置、牵引销的装配结构，同时对车架尾部的防护装置、侧部的防护栏结构进行了精细化建模，确保结构符合道路车辆安全防护的相关要求。行走机构部分还原了三轴半挂车的悬挂结构、车桥装配关系、轮胎轮毂的细节结构，轮胎采用橡胶材质渲染，轮毂采用金属银灰质感，还原真实商用车车轮的视觉效果。车架侧部的操作舱部分，建模时细化了舱内的管路布置、阀门操作位、工具箱的分隔结构，操作舱门采用金属黄色材质做区分，清晰展示舱体内部的布局。支腿部分采用常见的半挂车联动支腿结构，还原了支腿的升降传动结构、支撑底座的细节，确保整车在脱离牵引车时的支撑结构展示完整。整个模型在渲染阶段采用工程图视角搭配尺寸标注的展示形式，清晰呈现各部分的结构比例与装配关系，所有零部件的装配约束均符合实际生产的装配逻辑，无干涉错位问题，可用于罐式半挂车的结构教学、方案展示、改装设计参考等场景，完整展现了燃料罐式半挂车从整体布置到局部细节的全部结构特征。
