便携式手动管道切割工具结构设计

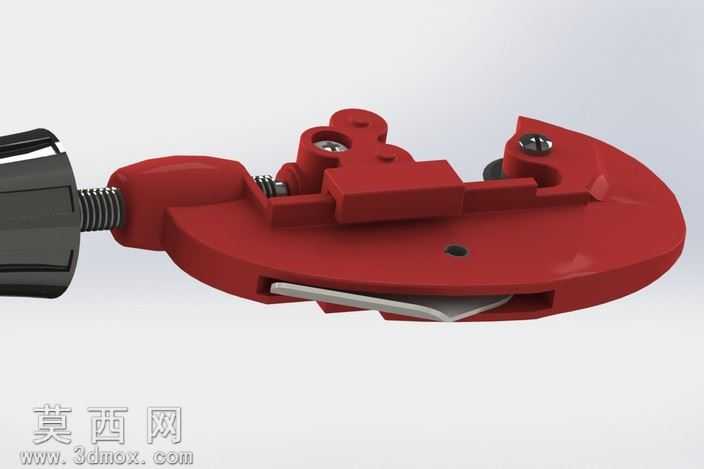

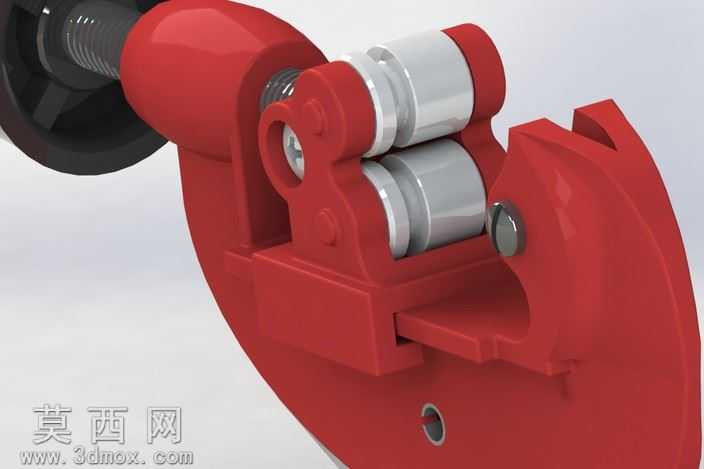

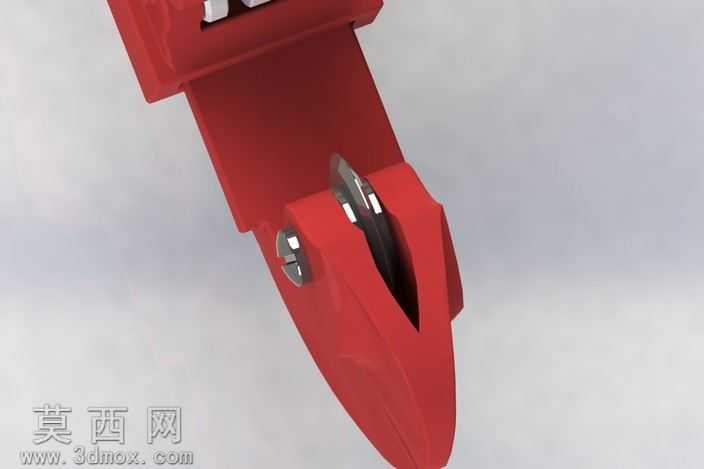

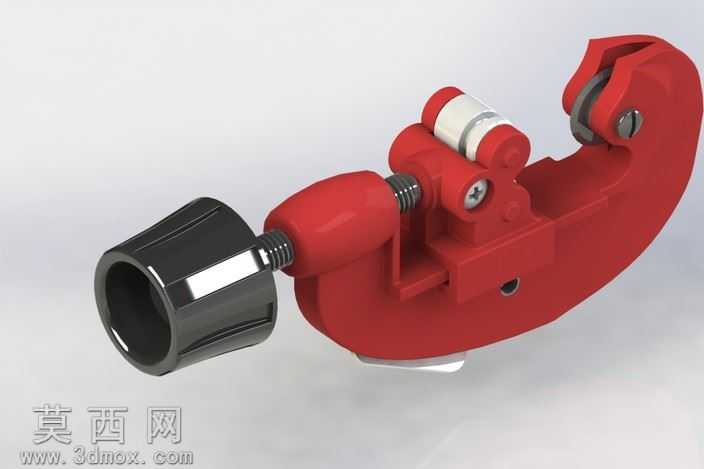

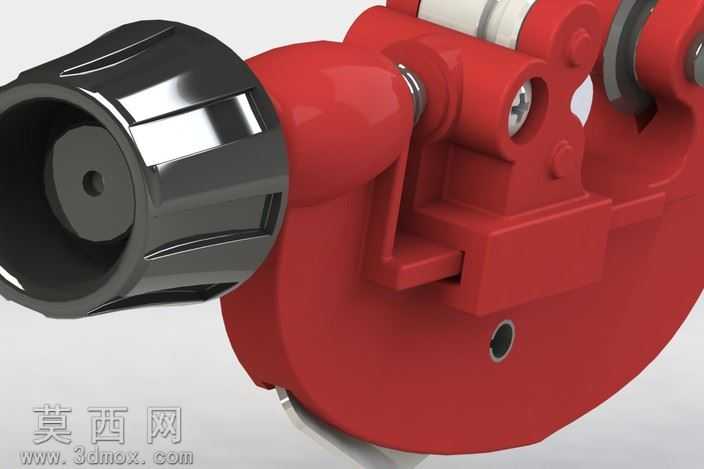

本作品为手动式切管工具的三维参数化建模成果，建模过程中严格遵循手动五金工具的人机工程设计逻辑，对各功能部件进行了1:1等比例还原。建模阶段首先完成整体骨架搭建，确定工具的回转中心、夹持行程范围与切割进给路径，确保整体结构符合手动操作的施力习惯，避免操作过程中出现干涉问题。外观部件建模时，对红色主体壳体采用曲面建模方式，还原其符合手握弧度的流线型轮廓，壳体上的加强筋、安装孔位、定位凹槽均按照实际装配关系逐一绘制，保证各安装位的尺寸精度满足装配要求。前端黑色旋钮调节部件采用多边形防滑纹理设计，建模时通过阵列特征还原旋钮表面的防滑凹槽，还原实际使用时旋转调节的防滑触感，旋钮内部的夹持定位结构也做了完整还原，可直观展示管径调节的运动逻辑。切割执行部件部分，对回转刀架、压紧滚轮、切割刀片的装配关系做了完整呈现，刀片的安装槽、滚轮的转轴孔、刀架的回转铰接结构均按照实际机械结构进行建模，可通过运动仿真模拟切管时刀架绕管道回转、刀片逐步进给切割管壁的完整动作过程。材质渲染阶段，主体壳体采用哑光红塑材质，还原工程塑料的磨砂质感，调节旋钮采用亮面黑色硬质塑料材质，通过高光反射效果表现其光滑耐磨的表面特性，金属转轴、螺丝部件采用金属镀铬材质，还原金属件的金属光泽与反光特性，切割刀片采用高硬度合金钢材质，通过细微的磨砂纹理表现刃口的锋利质感。整体模型完整还原了手动切管工具的内部装配关系与外部操作结构，可用于工具结构展示、手动五金工具教学演示、产品改型设计参考，清晰展现了小型手动管加工工具的结构设计思路，即通过回转进给的方式实现薄壁管道的整齐切割，无需外接动力即可完成现场管路施工的切割作业，结构紧凑便携，操作简单易上手。
