定制对焊颈法兰三维结构设计作品

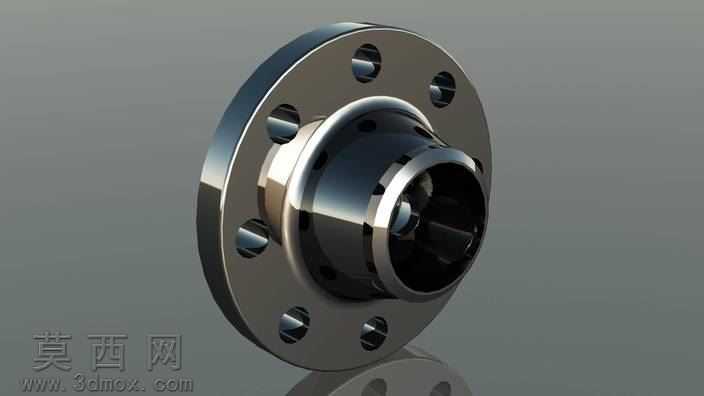

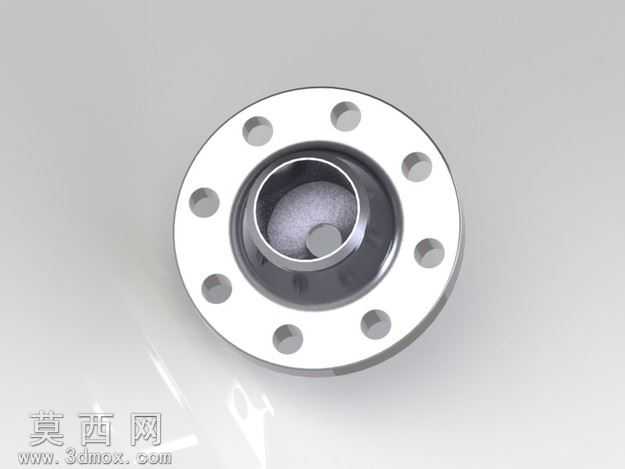

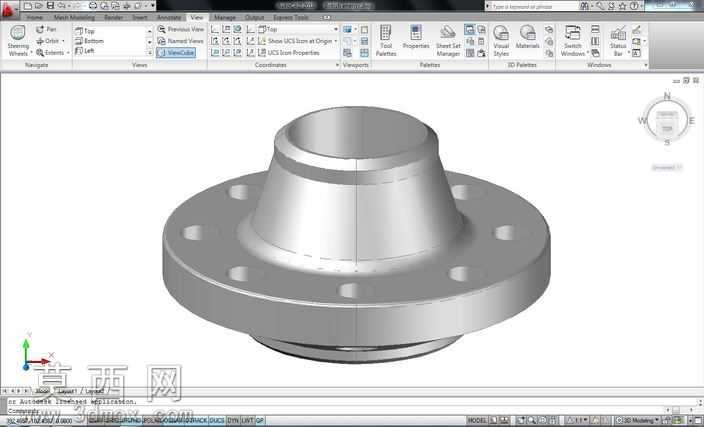

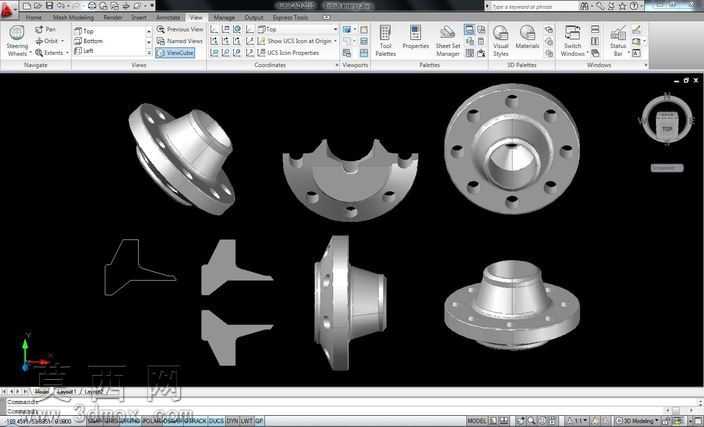

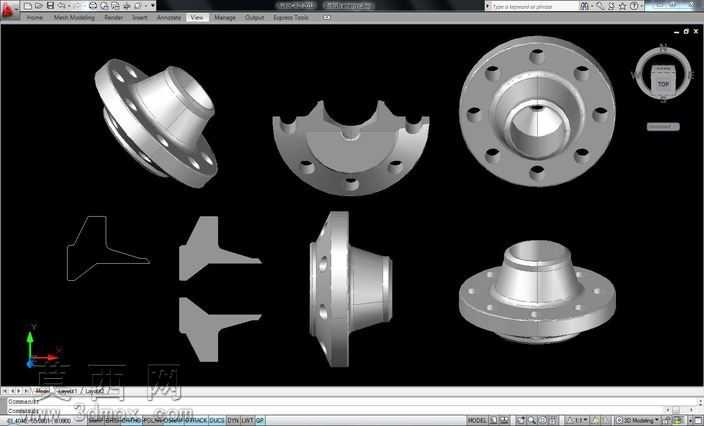

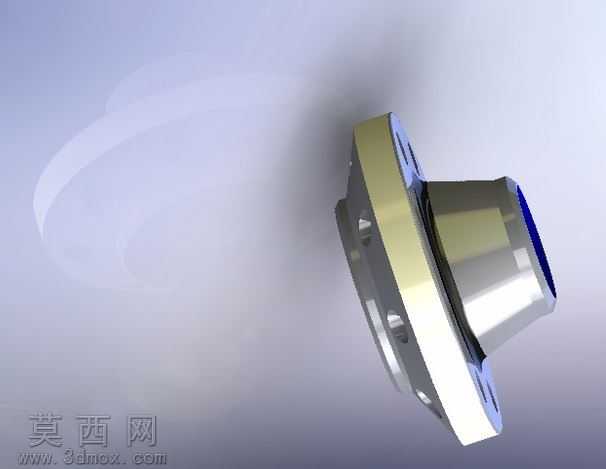

本作品为定制化对焊颈法兰三维建模设计成果，建模阶段严格遵循管道连接件的工程设计规范，先通过二维草图绘制法兰盘的基准轮廓，精准定位螺栓孔的分布圆周、孔径参数以及颈段的锥度过渡尺寸，再通过旋转凸台特征生成法兰主体基础结构，随后对法兰盘端面的密封面结构、颈段与管道对接的坡口结构进行细节特征构建，通过阵列特征完成周向均布螺栓孔的批量生成，保证所有孔位的位置度公差符合工程装配要求。材质渲染阶段采用金属黄铜材质进行效果呈现，调整材质的反射率、粗糙度参数，模拟金属锻件加工后的表面光泽质感，同时添加合理的环境光影效果，通过柔和的漫反射光影凸显法兰的锥颈过渡曲面、法兰盘端面以及螺栓孔的结构细节，让整体渲染效果兼具工业质感与结构辨识度。结构设计上重点优化了锥颈段的过渡弧度，降低管道与法兰连接位置的应力集中系数，法兰盘厚度、颈段壁厚均匹配对应压力等级的管道使用要求，螺栓孔的数量、孔径适配配套的螺栓紧固件规格，密封面的平面度设计满足管路连接的密封性能需求。设计过程中充分考虑该类法兰的实际使用场景，针对高压管路连接的工况需求，对颈段的受力结构进行了参数化校验，确保三维模型的结构尺寸完全符合实际加工生产的参数要求，模型的各部分结构均可直接对接后续的工程图导出、加工模拟等流程，能够为管道系统的装配模拟、应力分析提供精准的三维数字模型支撑，整体建模过程特征逻辑清晰，参数可编辑调整，能够适配不同公称通径、压力等级的同类型法兰快速改型设计。
