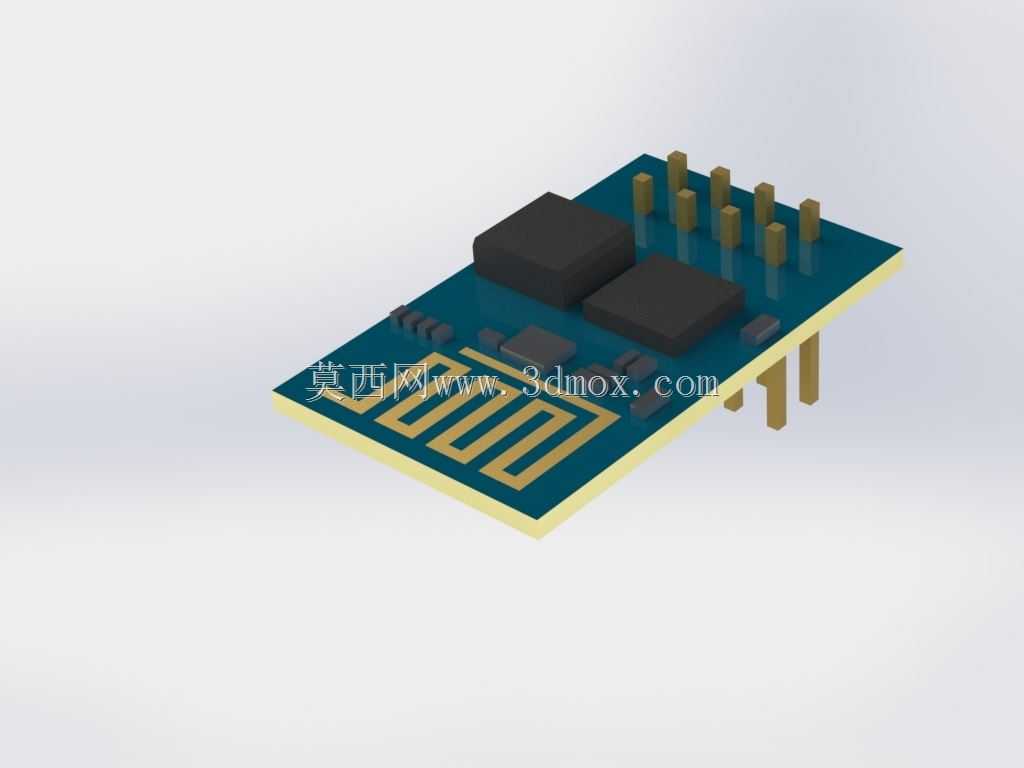

ESP8266ESP01无线通信模块结构设计

这款无线通信模块的结构设计完全围绕嵌入式物联网场景的实际部署需求展开，在做整体结构规划时，首先考虑的是狭小设备内部的安装适配问题，整体采用板载直插式布局，将核心射频处理芯片、电源管理芯片沿PCB板长边排布，板边预留的排针引脚采用标准2.54mm间距设计，既可以直接插在面包板做原型验证，也能通过排座焊接在定制主控板上，不需要额外设计转接结构，能大幅缩短硬件开发的验证周期。做PCB外形规划时，特意将板载PCB天线布置在板端无遮挡区域，天线区域的铺铜做了净空处理，避免周边金属结构件对2.4G射频信号造成屏蔽衰减，实际部署时只要保证天线区域距离金属壳体、大尺寸金属元器件3mm以上的净空距离，就能保证稳定的信号收发效果，满足智能家居节点、工业传感数据采集、小型智能硬件的无线通信需求。模块的整体厚度控制在4mm以内，排针引脚的伸出长度做了统一规范，焊接后在PCB背面的引脚长度不超过2mm，不会和底层主控板上的表贴元器件产生干涉，在紧凑的设备壳体内安装时，不需要额外预留过多的高度空间。结构设计过程中，两个核心芯片的布局避开了排针的受力传导路径，日常插拔排针时的外力不会直接传导到芯片焊盘上，能减少长期使用过程中焊盘脱焊、芯片虚接的风险。板上的阻容元件全部采用表贴封装，沿芯片周边就近排布，既缩短了电源走线的长度，减少电源纹波对射频电路的干扰，也让整个板面的元器件排布更规整，后期做三防涂覆、壳体灌封时不会出现元器件间隙过大导致的胶层不均问题。考虑到批量生产时的组装效率，模块的PCB外形做了圆角处理，没有尖锐的板边毛刺，自动贴片生产时不会卡板，人工焊接时也不容易划伤操作人员。在安装边界的设计上，模块没有预留固定螺丝孔，因为这类小尺寸模块大多依靠排针焊接实现固定，若需要在振动较强的工业场景使用，只需要在模块背面点少量硅橡胶和主控板粘接即可，不需要额外设计固定结构，能进一步压缩模块的整体占用空间。做结构校核时，重点验证了不同焊接温度下的PCB形变范围，确保过回流焊后板体翘曲量控制在0.1mm以内，不会因为板体形变导致芯片引脚虚焊、天线阻抗偏移影响通信性能。
