Vespa摩托车发动机维修支撑固定架

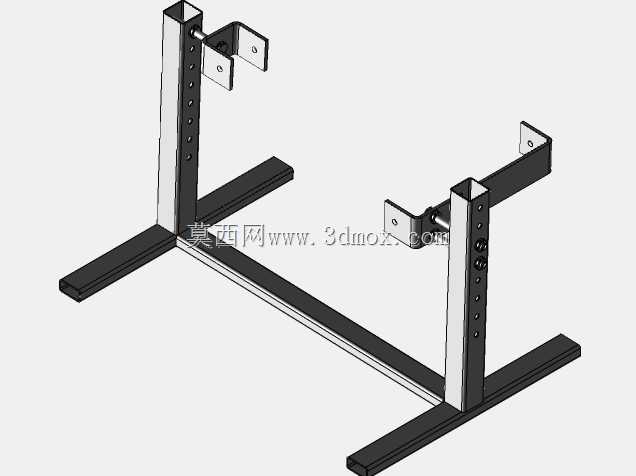

在踏板摩托车维修作业场景中，老旧Vespa车型的发动机检修长期存在支撑定位难题，这类横置布局的单缸发动机总成自重较大，脱离车架后若无适配的承托结构，拆装缸头、离合、传动组件时极易出现侧翻滑脱，既损伤机件外壳，也会给维修人员带来操作安全隐患。这款支撑固定架正是针对这类维修场景开发的专用作业工装，整体采用方管型材焊接成型，底部为双纵向支脚加横向连接梁的落地结构，支脚长度经过匹配设计，放置在常规维修工位地面时不会出现倾翻，横向连接梁的跨度预留了足够的发动机下部操作空间，维修人员可以从正面、侧面无阻碍接触发动机油底壳、启动马达等下部组件。两侧的竖向支撑立柱上加工有等距排布的调节孔位，配合快拆销钉可以灵活调整上部安装挂耳的高度位置，适配不同年款Vespa发动机的吊耳安装高度差，无需额外加装垫块即可完成定位。上部的挂耳组件采用折弯成型的角码结构，安装孔位完全匹配Vespa发动机原厂的吊装固定点，架体与发动机连接后不会出现旷量，在拆卸曲轴箱连接螺栓、敲击分离箱体等大受力操作时，架体可以牢牢固定发动机姿态，不会出现位移晃动。设计过程中特意规避了多余的复杂结构，所有承力部位的焊缝都做了满焊处理，竖向立柱与底部支脚的连接处额外增加了三角加强筋，避免长期承重后出现焊缝开裂变形。安装边界方面，架体整体落地宽度控制在常规维修工作台的适配范围内，不需要额外占用过大的工位面积，两侧挂耳的调节行程覆盖了从早期两冲程Vespa到后期四冲程机型的发动机吊装尺寸，挂耳的伸出长度避开了发动机散热鳍片、缸头盖等突出部位，安装时不会出现干涉磕碰。不同于通用型发动机支架的泛用设计，这款架体的所有定位尺寸都围绕Vespa发动机的结构特征做了适配，作业时不需要额外制作转接板，将发动机吊耳与架体挂耳对齐穿入固定螺栓即可完成装夹，能大幅缩减发动机大修时的架体调整准备时间，在拆装气门、更换活塞环、检修变速机构等需要长时间固定发动机的作业中，稳定的支撑结构可以让维修人员更顺畅地完成各工序操作，也能避免发动机放置不当造成的密封面磕碰、机件变形等问题。
