立式单缸蒸汽机教学演示结构

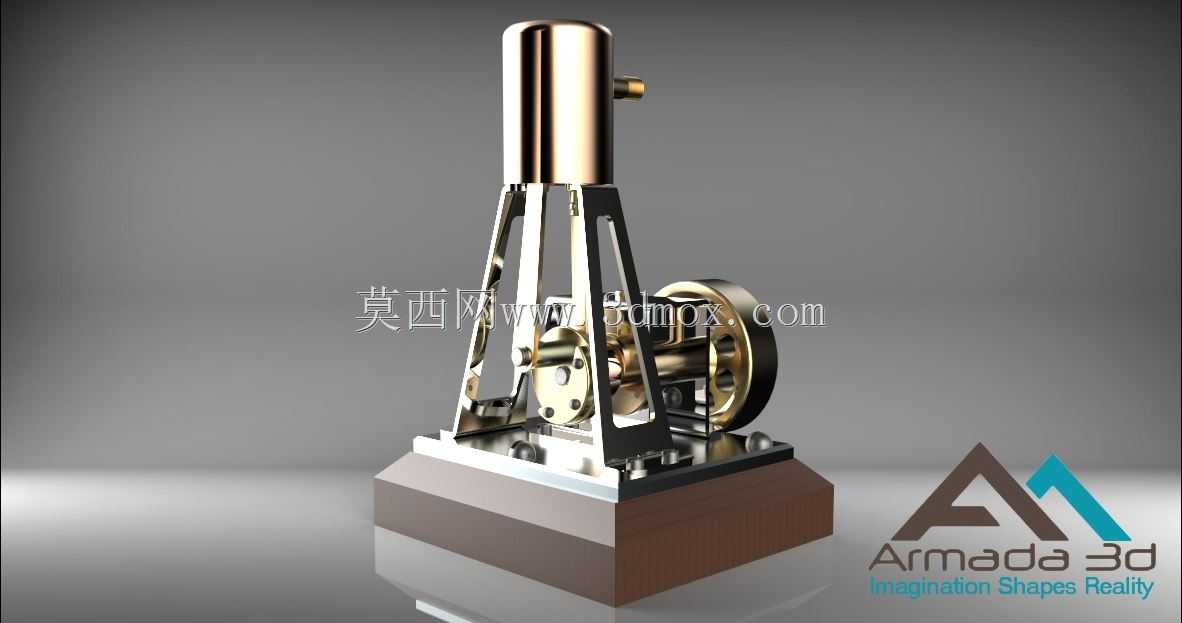

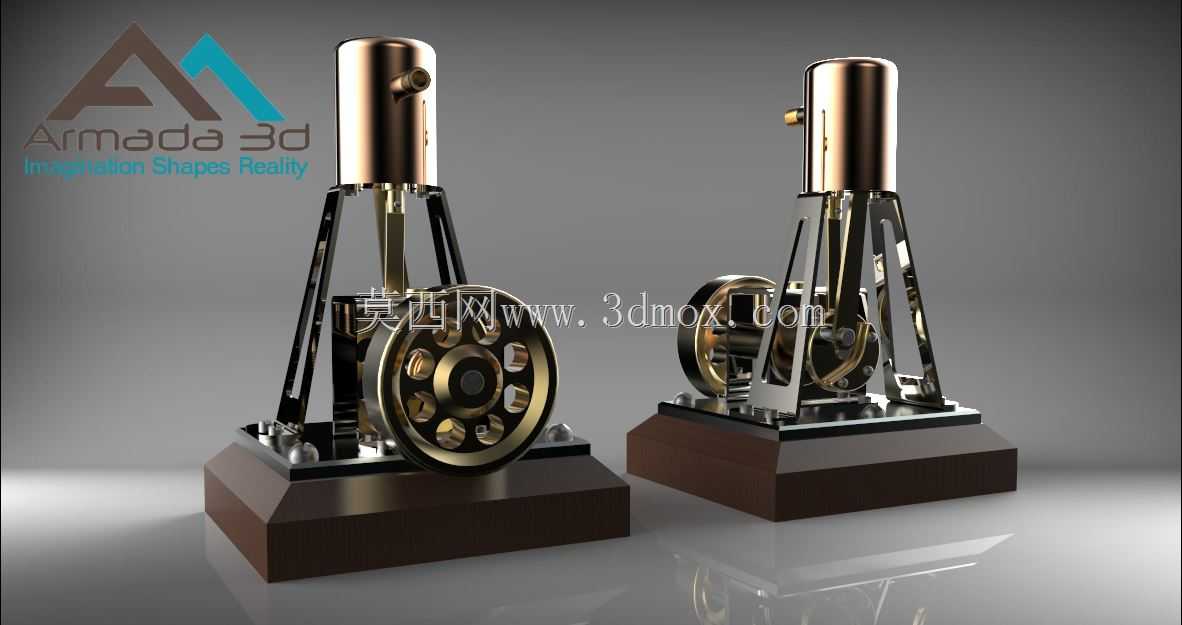

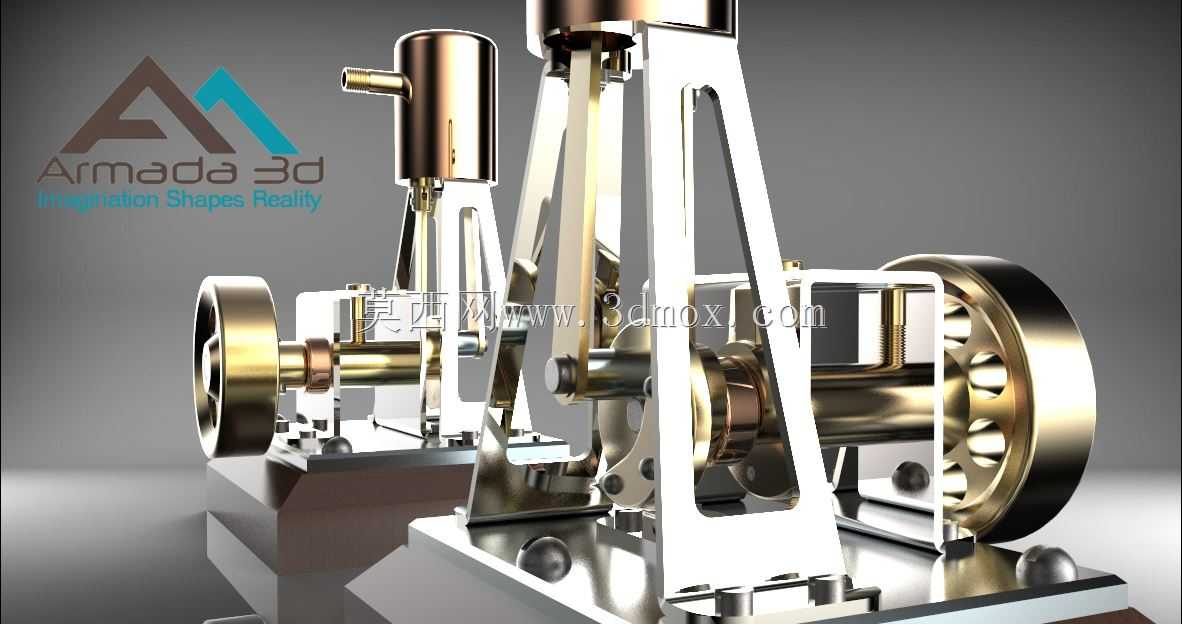

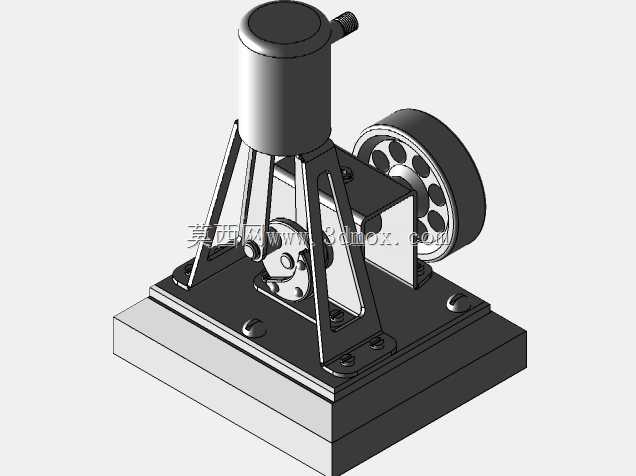

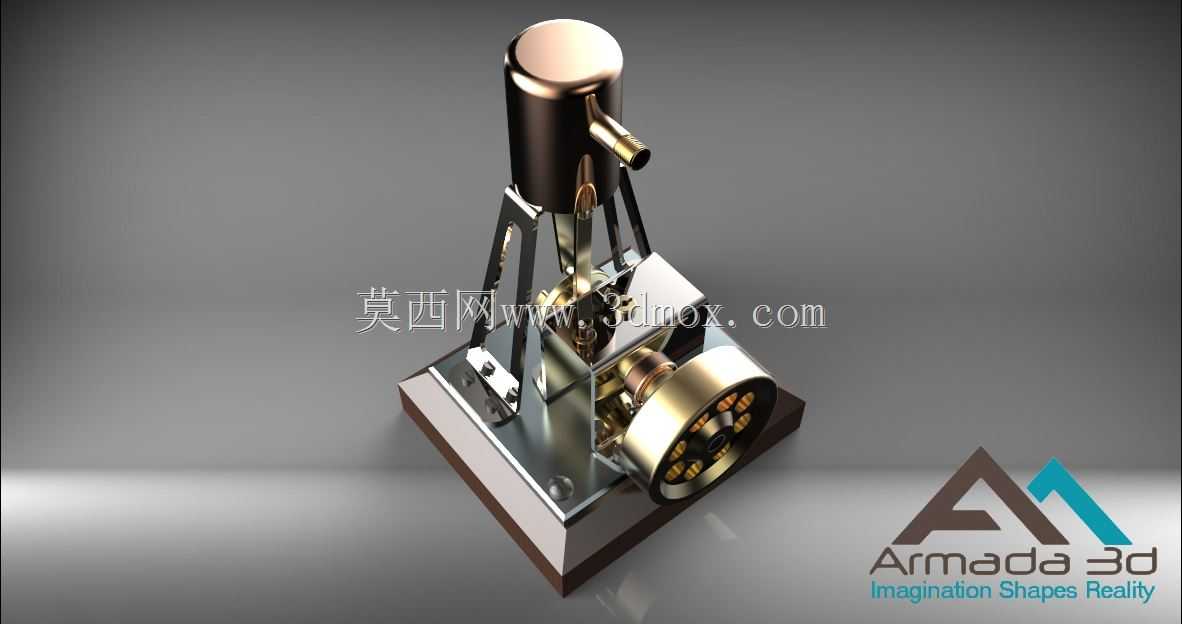

这套立式单缸蒸汽机结构，核心面向机械原理教学、小型动力演示场景设计，可作为高校机械专业热机原理章节的具象教学载体，也能适配小型科普展项的动态演示需求，帮助从业者直观理解外燃机的能量转换逻辑。从功能实现来看，整套结构通过锅炉腔体产生的蒸汽压力推动活塞做直线往复运动，再经十字头结构将直线动力传递给连杆，最终带动曲轴与飞轮输出旋转扭矩，飞轮自带的配重结构可储存转动惯量，抵消活塞往复运动的死点冲击，保证整套机构运转的平顺性，侧置的配气滑阀可随曲轴转动同步切换蒸汽进出方向，实现活塞的连续往复动作，无需额外电控元件即可完成自持运转。设计过程中优先考虑了装配的便捷性与结构的可视性，立式支撑机架采用镂空三角结构，在保证支撑刚度的前提下，尽可能减少对内部传动结构的遮挡，方便观察者清晰看到活塞、连杆、曲轴的联动过程；所有运动副的配合间隙均按照小间隙滑动配合设定，活塞与缸体间预留了密封件安装槽位，可适配石墨或聚四氟乙烯密封件降低蒸汽泄漏量，曲轴两端采用铜套作为转动支撑，兼顾耐磨性能与低摩擦阻力。安装边界方面，整套机构的底座采用平整矩形结构，四个角预留了沉头安装孔，可直接固定在木质或金属演示台面上，整体重心落在底座几何中心范围内，高速运转时不会出现倾覆问题；外接蒸汽管路接口设置在缸体侧上方，采用标准外螺纹接口，可直接对接小型蒸汽发生器的输出管路，无需额外加工转换接头。结构尺寸上，整机高度控制在常规教学演示的适宜观察范围，飞轮直径与活塞行程匹配合理，既保证足够的转动惯量，又不会因尺寸过大导致启动阻力过高，所有外露运动部件均未设置尖锐棱角，避免教学演示过程中出现剐蹭风险。从建模逻辑来看，所有零件均采用参数化建模方式，关键配合尺寸设置了全局关联变量，调整活塞行程、缸径等核心参数时，连杆长度、曲轴偏心距、支撑机架高度可同步更新，方便后续衍生不同排量的演示机型，零件的倒角、退刀槽等工艺细节均按照实际机加工要求绘制，可直接导出工程图用于小批量试制加工。
