霍布森关节弯头活塞动力装置结构

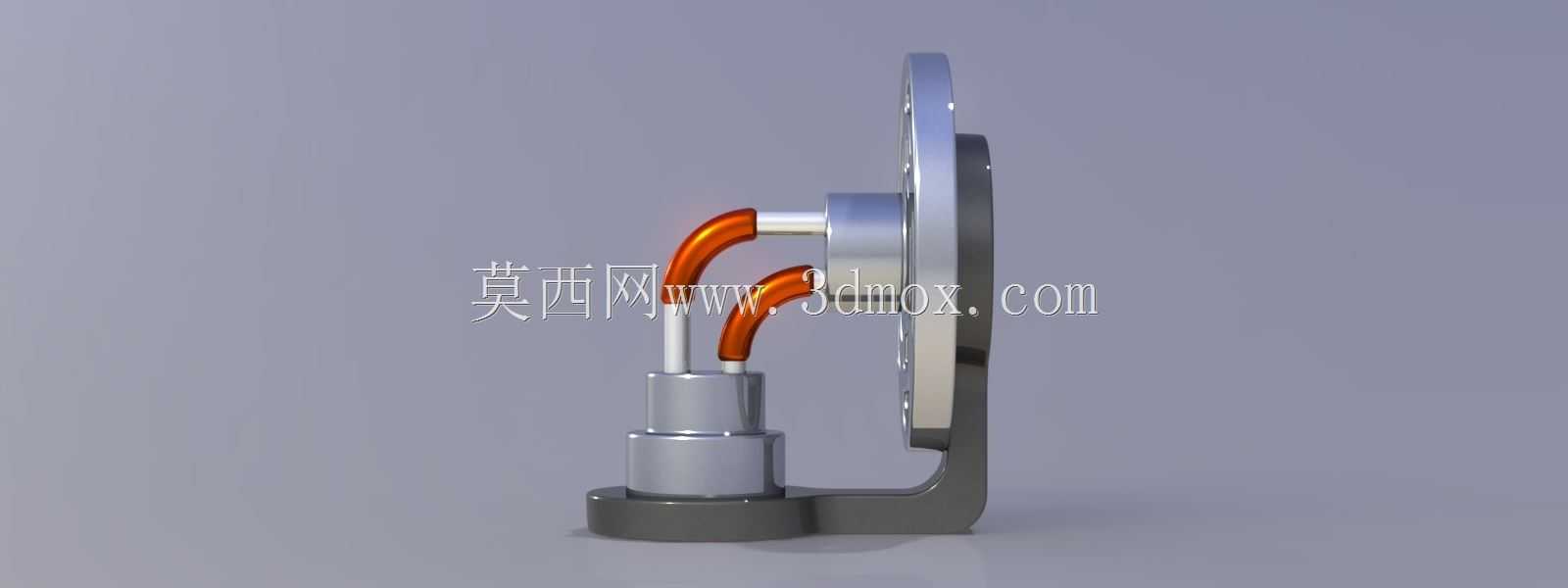

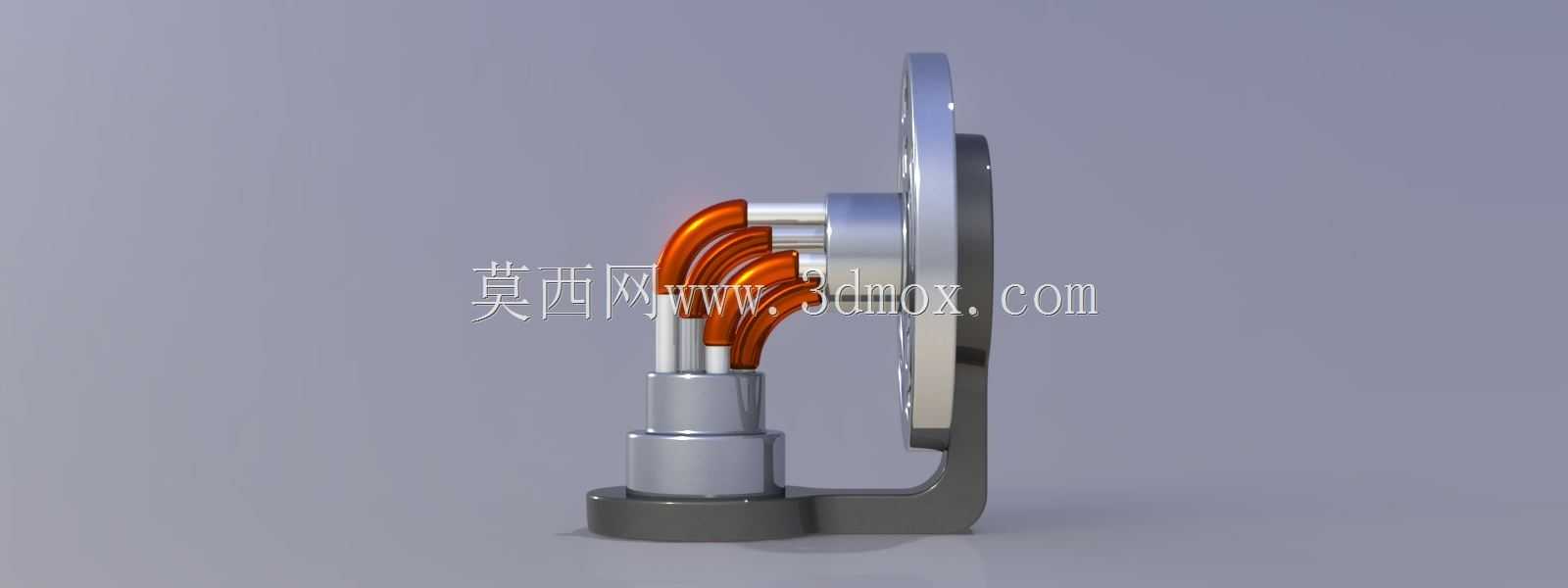

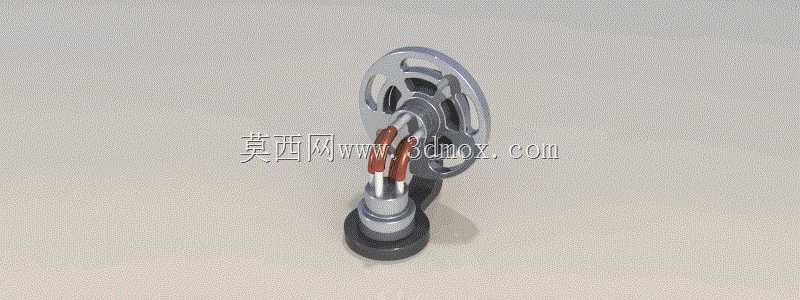

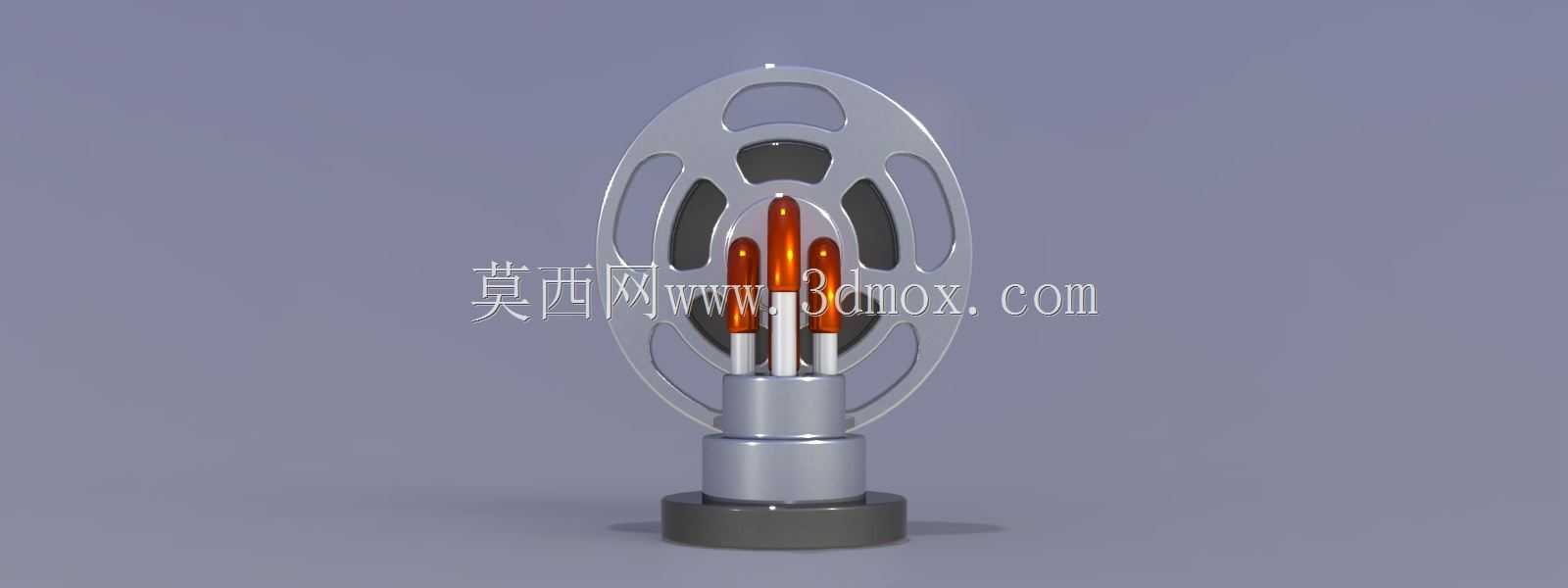

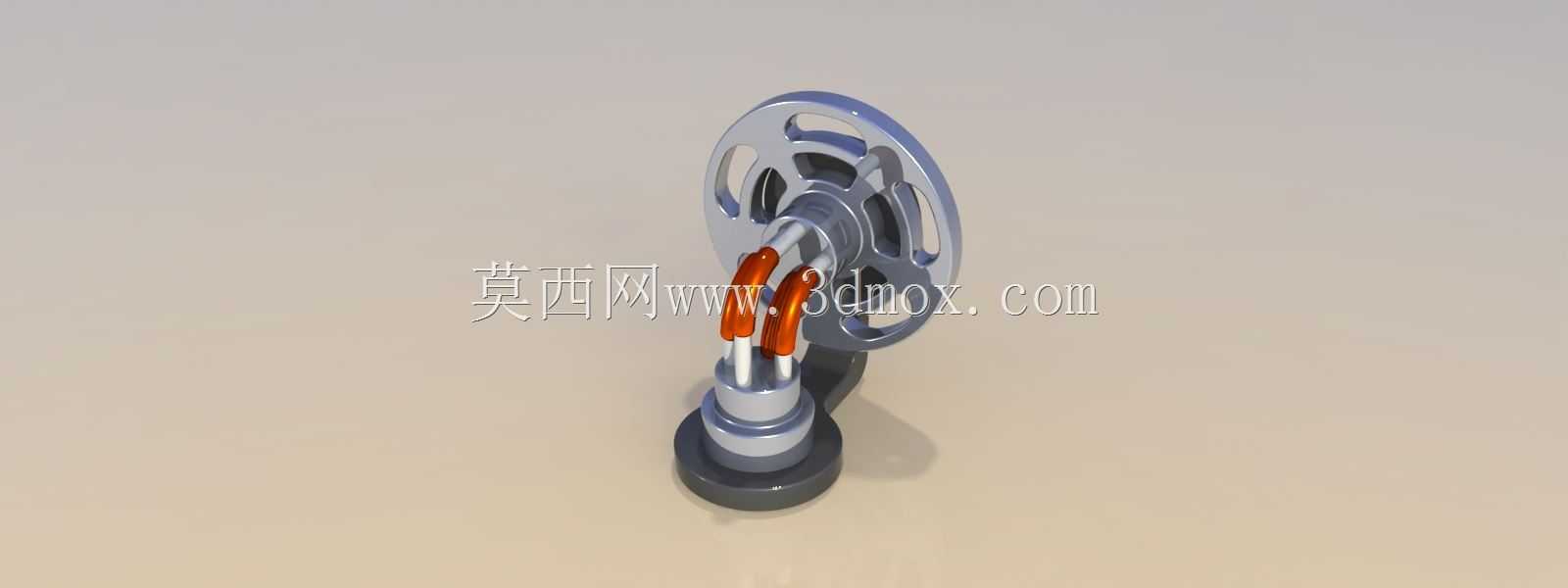

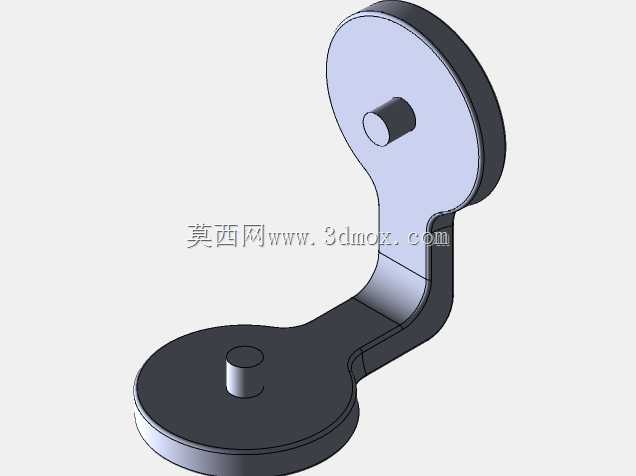

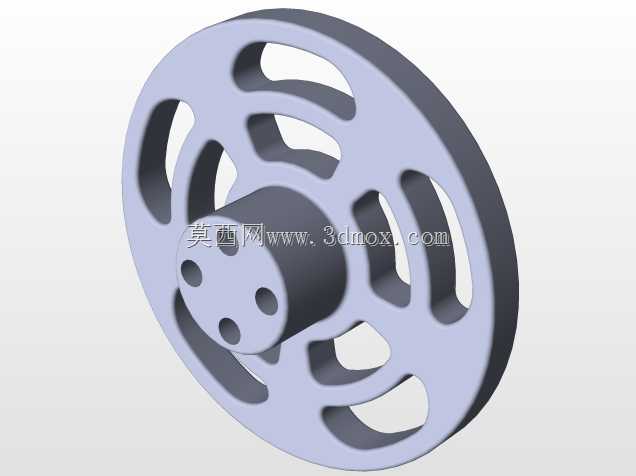

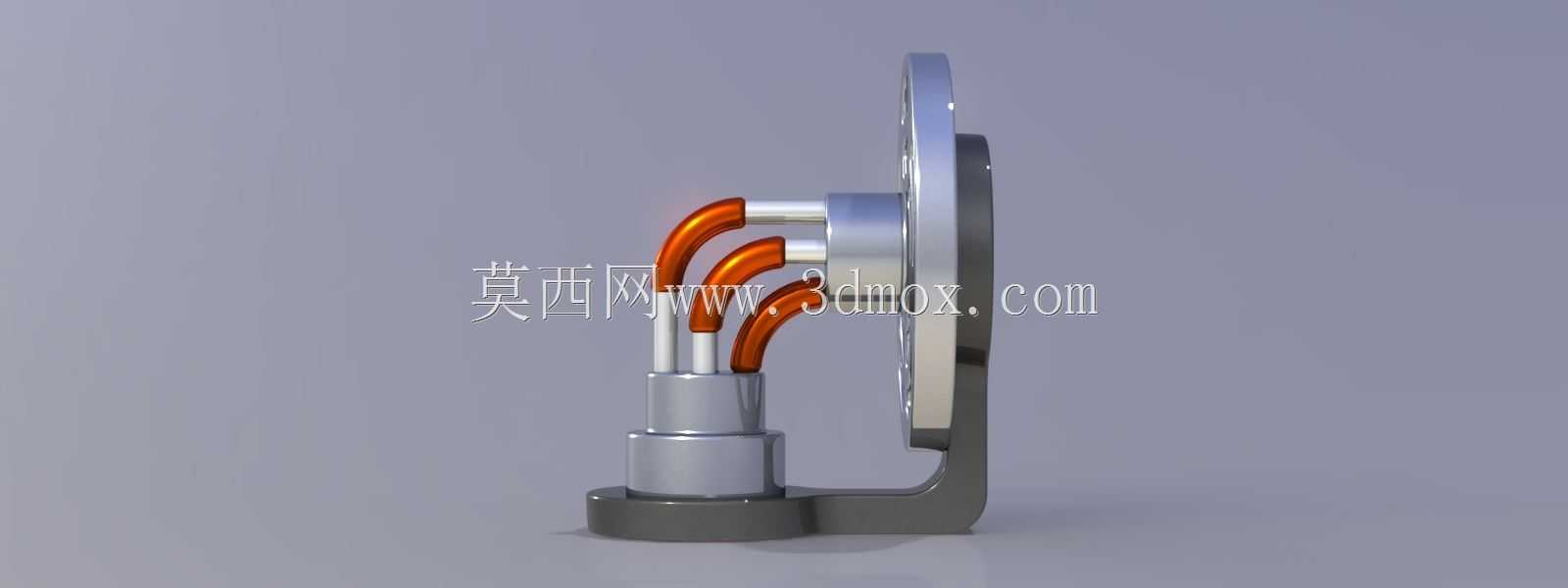

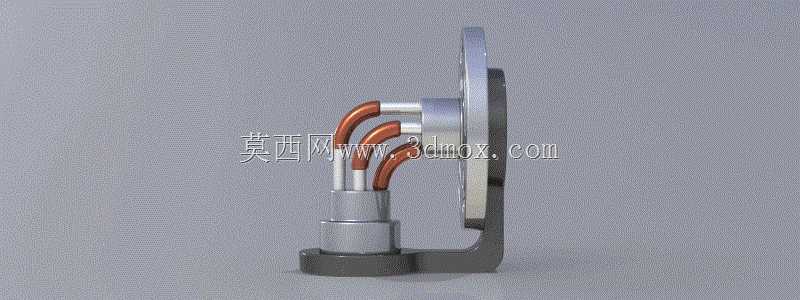

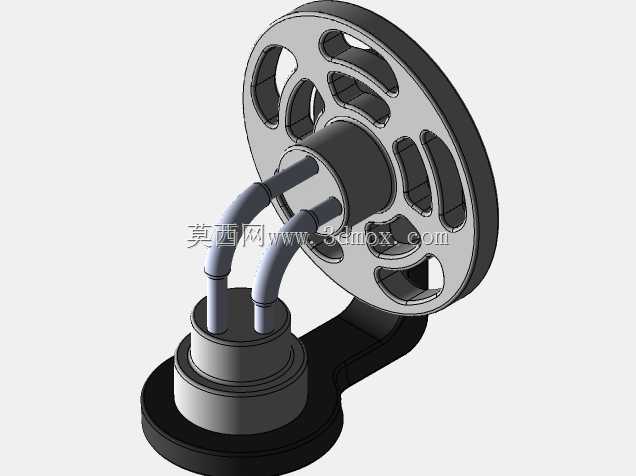

这款动力装置依托霍布森关节的特殊传动特性搭建，核心解决了正交布置气缸的动力耦合输出问题，在小型教学演示装置、微型动力实验台、科普展品开发场景中有着较高的应用价值，很多高校机械原理课程的传动机构演示单元，都会采用这类结构来展示空间连杆传动的运动特性，相比传统单缸或者直列多缸结构，它不需要复杂的正时配气机构就能实现两个正交气缸的协同运转，整体结构紧凑度更高。从实际功能来看，装置的动力输出端直接连接带轮结构的飞轮，飞轮本身的转动惯量经过匹配设计，能够抵消两个活塞往复运动产生的脉动冲击，让输出轴的转动更加平稳，两个气缸呈90度正交布置，每个缸体内部的活塞截面分别采用L形与圆形设计，活塞与缸体之间的配合间隙按照精密滑动副的公差要求设定，既保证往复运动的顺畅性，又能减少不必要的窜动。设计过程中，霍布森关节的连接位是整个结构的核心难点，关节处的球面配合精度直接决定了整个装置的传动效率与运转寿命，建模时需要反复调整关节球头的包角范围，既要保证两个缸体的动力能够顺畅传递到输出轴，又要避免运动过程中出现结构干涉，两个缸体的安装端面设计有统一的定位止口，能够保证装配时的正交精度，不需要额外调整就能保证90度的布置夹角。从安装边界来看，整个装置的底座采用圆盘式支撑结构，支撑面的直径经过测算，能够覆盖飞轮转动的最大回转半径，安装时只需要将底座固定在水平台面上，保证输出轴的轴线垂直于安装面即可，不需要额外的支撑托架，整体外轮廓没有突出的尖锐结构，所有运动部件的外侧都预留了足够的安全间隙，在教学演示场景中使用时，能够避免运动部件剐蹭周边的实验器材。活塞与连杆的连接部位采用了铰接式结构，铰接销的配合间隙按照低速运转的工况设定，能够承受活塞往复运动带来的交变载荷，飞轮上的镂空设计一方面是为了减轻整体重量，另一方面也能在运转时直观观察到飞轮的转动状态，方便实验过程中记录转速变化。整个装置的动力传递路径没有冗余的传动环节，活塞的往复运动通过霍布森关节直接转换为输出轴的旋转运动，相比传统曲轴结构，它的零件数量更少，加工难度更低，非常适合小型化动力装置的开发验证，很多微型动力模型爱好者也会参考这类结构制作自定义的动力演示作品，在结构设计阶段，还可以通过调整缸径、活塞行程、飞轮转动惯量的参数，匹配不同的输出转速与扭矩需求，适配不同的实验场景要求。
