涡轮增压器压气机壳金属结构设计

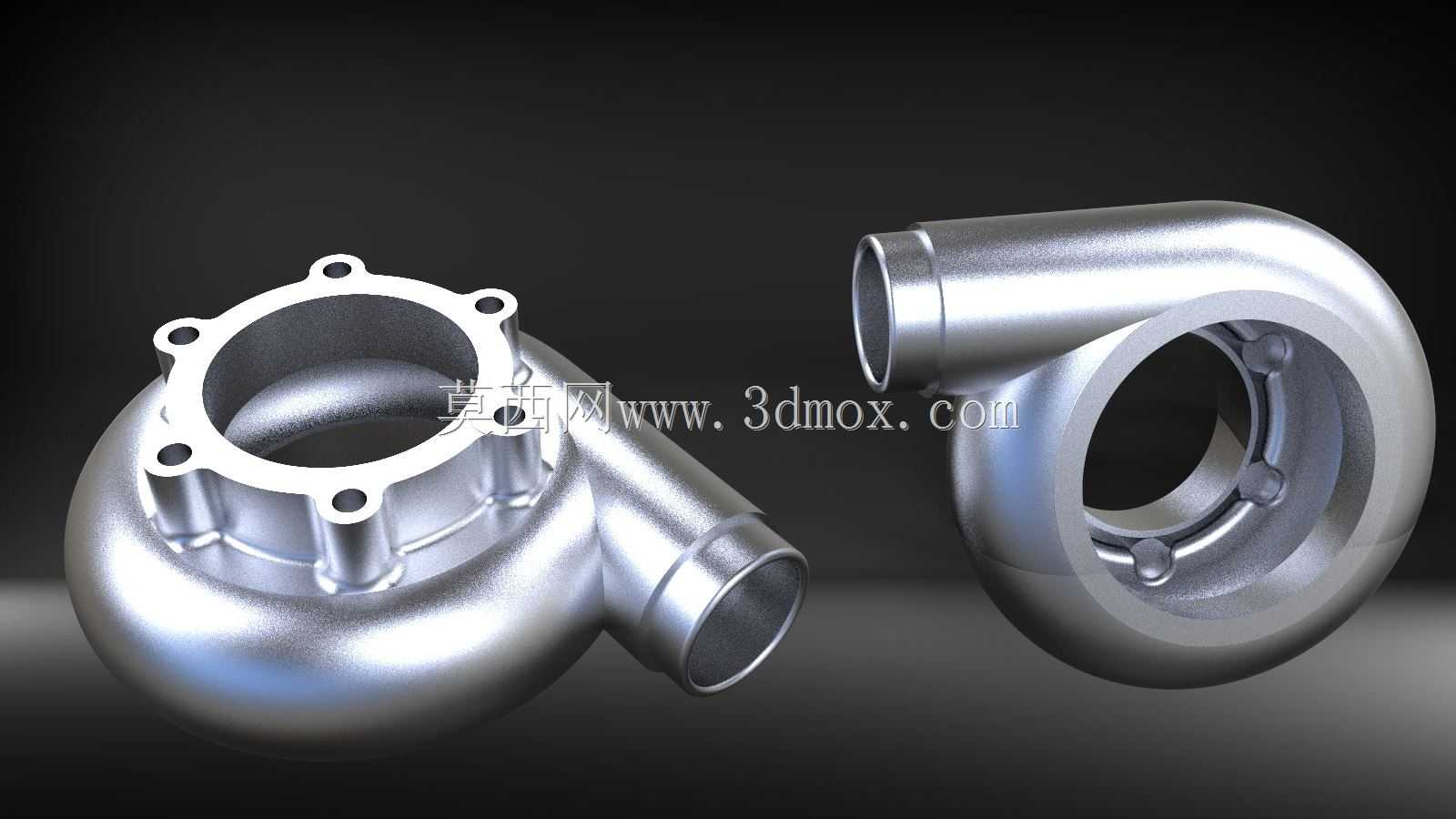

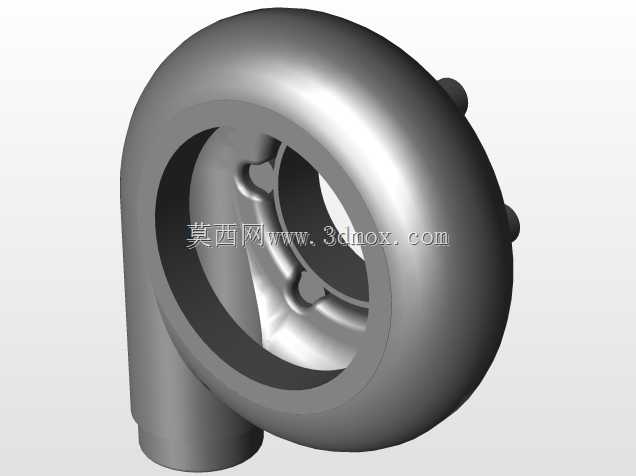

这款压气机壳体是涡轮增压器的核心承压构件，主要匹配小排量车用内燃机与小型工业动力机组的增压系统，在整机进气回路中承担压缩空气导流、动能转换的关键作用，工作过程中需要持续承受0.15-0.3MPa的增压压力，同时耐受压气机端最高180℃的压缩空气温升，对结构强度与流道顺滑度有明确的工程要求。从实际应用场景来看，这类壳体既可以适配乘用车汽油发动机的低惯量增压方案，也能满足商用车柴油发动机高负荷工况的耐久需求，部分小型发电机组、农用机械的动力升级场景中，同结构蜗壳也有广泛的适配空间。设计过程中首先围绕压气机的流量特性曲线确定流道截面变化规律，蜗壳的截面从进气口开始沿周向逐步收窄，保证压缩后的空气能够以均匀的流速进入扩压段，避免局部涡流造成的压损升高，进气法兰端采用6孔均布的安装结构，孔位公差控制在±0.05mm范围内，能够直接匹配常规压气机叶轮的后盖安装基准，不需要额外做转接适配。壳体的进出口采用等直径圆管接口，出口端朝向与安装法兰端面呈90°垂直布局，能够适配大部分发动机舱的管路走向，安装时需要保证出口轴线与中冷器进气接口的同轴度偏差不超过1°，避免橡胶连接管长期受偏载出现开裂渗漏。结构设计上充分考虑了铸造工艺的可行性，壳体整体壁厚保持在3.5-4mm的均匀区间，法兰位置局部加厚至8mm来保证螺栓连接的压紧强度，流道表面的粗糙度要求控制在Ra3.2以下，减少空气流动过程中的沿程阻力，壳体外部没有多余的凸起结构，既能够降低铸造过程的废品率，也能减少整机布置时的空间占用。在安装边界上，壳体的最大回转半径不超过120mm，轴向总长度控制在160mm范围内，能够适配叶轮直径50-60mm的压气机级，相邻安装部件的最小安全间隙预留5mm以上，避免发动机运行过程中的振动造成部件干涉。实际选型匹配时，需要注意壳体的流道A/R值与叶轮的流量范围匹配，过小的A/R值会造成低转速区间增压压力过高引发喘振，过大的A/R值则会导致高转速区间增压效率下降，这款壳体的流道参数偏向中低转速扭矩输出特性，更适合城市工况使用的乘用车辆动力配置。壳体的连接法兰位置设计了0.5mm的密封槽，安装时配合耐高温橡胶密封圈可以实现无垫片密封，不需要额外涂覆密封胶，能够降低售后维护的操作难度，同时避免密封胶碎屑脱落进入压气机流道，打坏叶轮造成整机故障。
