过流保护数字继电器工业装置结构

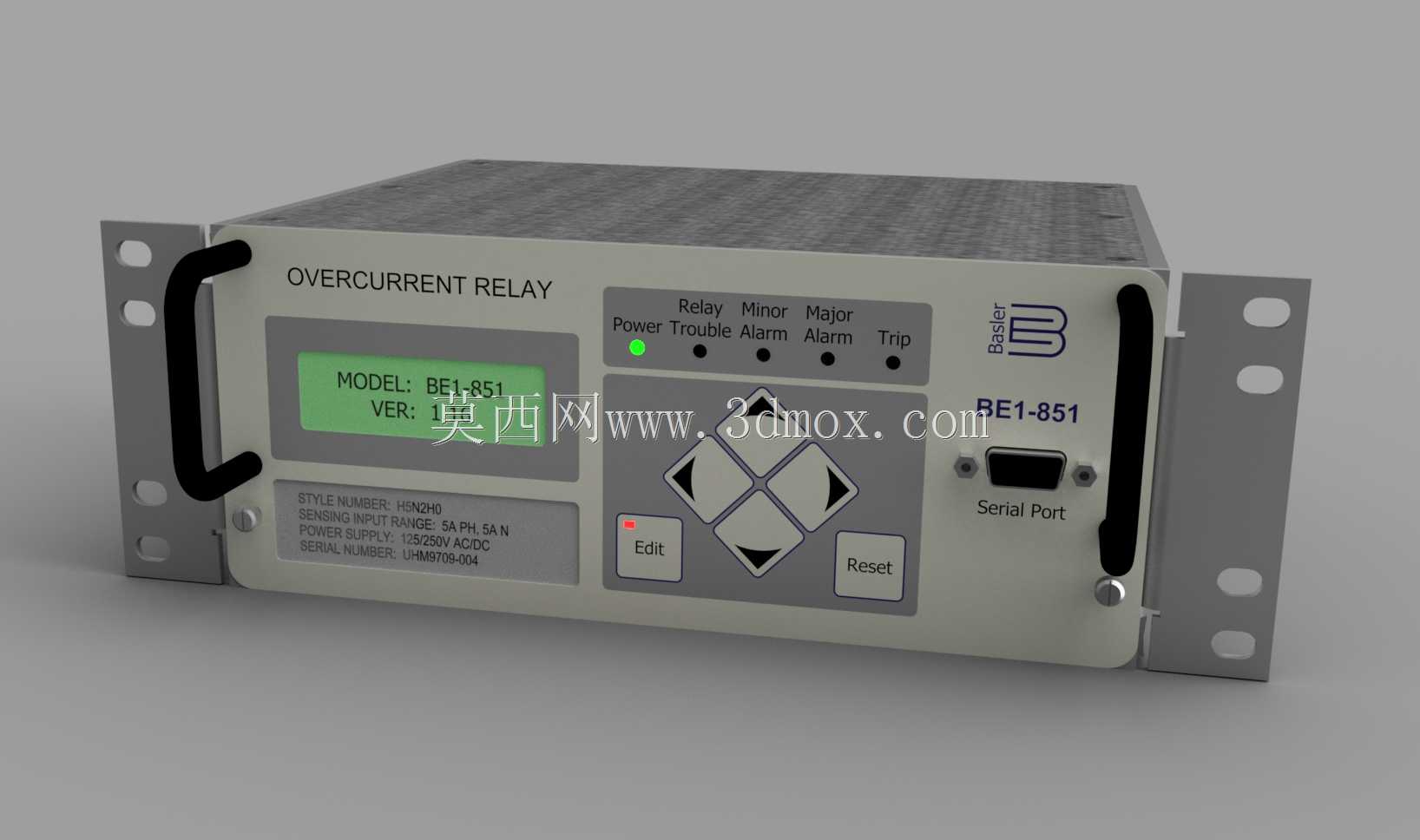

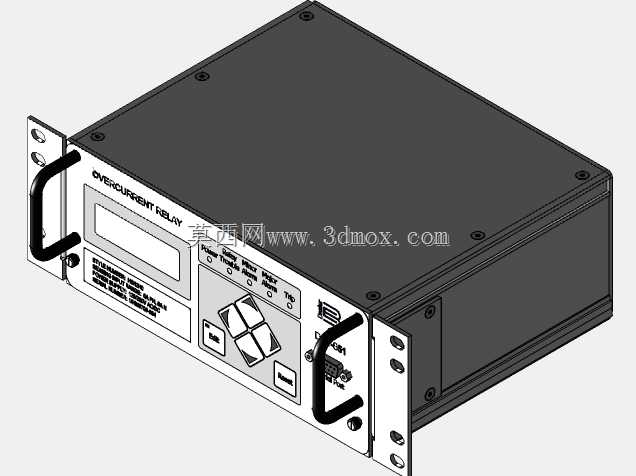

这款过流型数字继电器主要面向电力配电系统、工业厂矿供配电回路的继电保护场景，在实际工程应用中承担回路电流异常状态下的故障检测、告警输出与跳闸触发功能，是供配电系统里保障线路、变压器、电动机等负载免受过流冲击损坏的核心二次保护设备。从结构设计来看，整机采用标准机架式安装结构，两侧带安装固定耳板，耳板上预留多组标准安装孔位，适配工业机柜内的常规机架安装间距，安装时可直接通过螺栓固定在机柜横梁上，前部面板外露方便运维人员现场查看状态、操作调试。前面板布局遵循运维操作逻辑分区设置，左侧区域设置液晶显示窗口，可实时显示当前保护定值、运行参数、故障代码等信息，显示窗口下方预留设备参数标识铭牌区域，标注设备额定参数、适用场景等核心信息；中部为状态指示与操作按键区，顶部依次排布电源、继电器动作、轻微故障、严重告警、跳闸五个状态指示灯，不同指示灯对应设备不同运行状态，运维人员在机柜前可快速通过灯位判断设备运行情况，指示灯下方设置四向方向操作按键，配合侧边的退出、复位按键，可完成保护定值整定、故障记录查询、信号复归等现场操作；右侧区域设置串行通讯端口，可接入后台监控系统实现远程数据上传与远程操控，端口旁标注设备型号标识，方便现场设备辨识。设计过程中充分考虑工业现场的使用环境，前部两侧加装嵌入式提手，既方便设备搬运安装，也可在设备推入机柜时起到导向限位作用，外壳采用金属板材折弯成型，具备良好的电磁屏蔽性能，可适配工业现场复杂的电磁环境，避免外界电磁干扰导致保护误动。从安装边界来看，整机深度适配标准机柜的安装深度要求，前部面板高度与宽度符合常规机架式二次设备的尺寸规范，接线端子排布在设备后部，预留足够的接线操作空间，方便现场线缆接入与后期维护检修。在功能实现上，该类数字继电器可实现过流反时限保护、定时限过流保护、故障事件记录、运行状态实时监测等功能，相比传统电磁式继电器，保护定值精度更高，动作逻辑可灵活配置，同时自带通讯功能可接入配电自动化系统，适配当前智能配电的建设需求，建模过程中完整还原了面板各元件的位置关系、安装结构的细节特征，可用于配电二次系统的装配仿真、运维培训场景的三维展示使用。
