西门子三相固态继电器结构建模

项目分类:3D模型 发布时间:2021-09-02 ID:259672
  • 西门子三相固态继电器结构建模
  • 西门子三相固态继电器结构建模
  • 西门子三相固态继电器结构建模

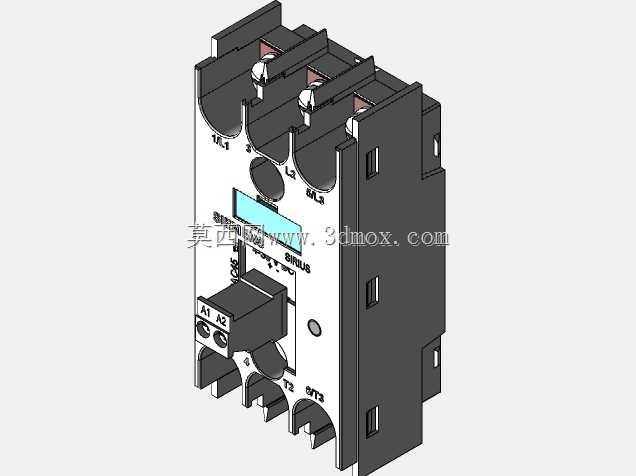

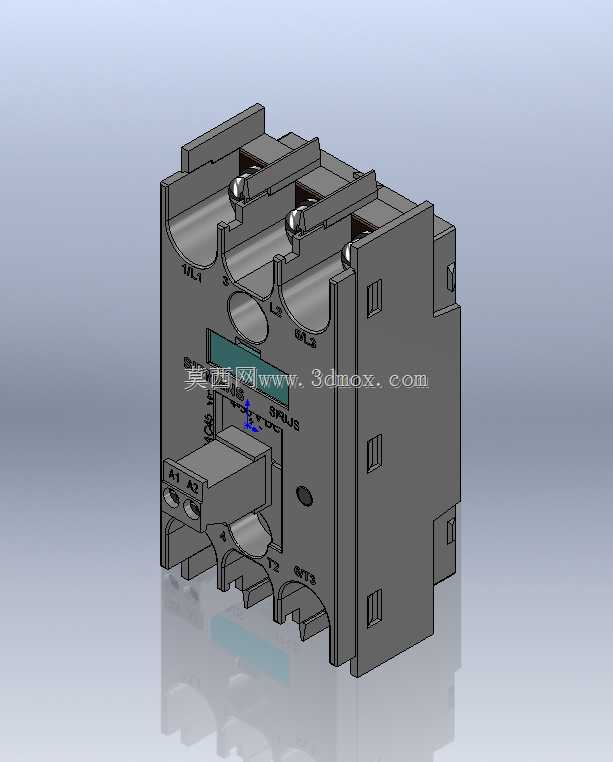

做自动化控制柜成套设计的时候,固态继电器的选型和安装位预留一直是容易出细节问题的环节,这次还原的这款西门子三相固态继电器模型,完全参照实物的安装边界和结构细节搭建,能直接嵌入低压柜的装配布局里做干涉校验。这类固态继电器主要用在加热回路、小功率电机通断、照明组控这类需要频繁无触点通断的场景,相比传统电磁继电器,没有机械触点的烧蚀问题,开关寿命长,动作响应快,也不会产生触点吸合分断的电弧,适合在粉尘、易燃易爆风险的工况里用,不过选型时要注意留足散热余量,毕竟导通时的压降会产生持续热耗,安装面的平整度和导热硅脂的涂抹都会影响实际载流能力。从结构设计来看,这款产品采用三相一体式塑壳结构,主回路进线端在壳体上部,三个接线端子对应L1/L2/L3三相,每个端子都带压线螺钉的防脱结构,避免接线时导线滑丝脱出,出线端在壳体下部,和进线端一一对应,控制回路接线端在壳体侧前方,A1/A2端子做了明显的极性标识,直流控制型的接反会导致无法正常导通,建模时特意还原了端子的内凹结构,方便布线时核对接线空间。外形尺寸上严格参照实物的安装孔位,底部的标准卡轨结构能直接卡装在35mm标准DIN导轨上,不需要额外打孔固定,壳体侧面的散热筋结构也做了还原,做热仿真的时候可以直接导入模型计算散热面积,相邻元件安装时要预留至少10mm的间隙,避免热量堆积影响载流能力。建模时特意区分了塑壳本体、金属接线端子、内部导通模块的不同材质外观,装配时的卡扣结构也做了还原,做爆炸视图演示的时候能清晰展示各部件的装配关系,不管是做电气柜的布局设计,还是给学员讲解固态继电器的结构原理,这个模型都能直接用,不用再反复核对实物尺寸调整安装位,能省不少前期选型建模的时间。实际项目里用这类固态继电器,最容易忽略的就是控制回路的电压匹配和主回路的浪涌吸收,模型里预留了浪涌抑制模块的安装位,做成套设计时可以直接搭配选型,不用额外调整柜体空间。
