利塞尔常压卧式燃气加热锅炉结构设计

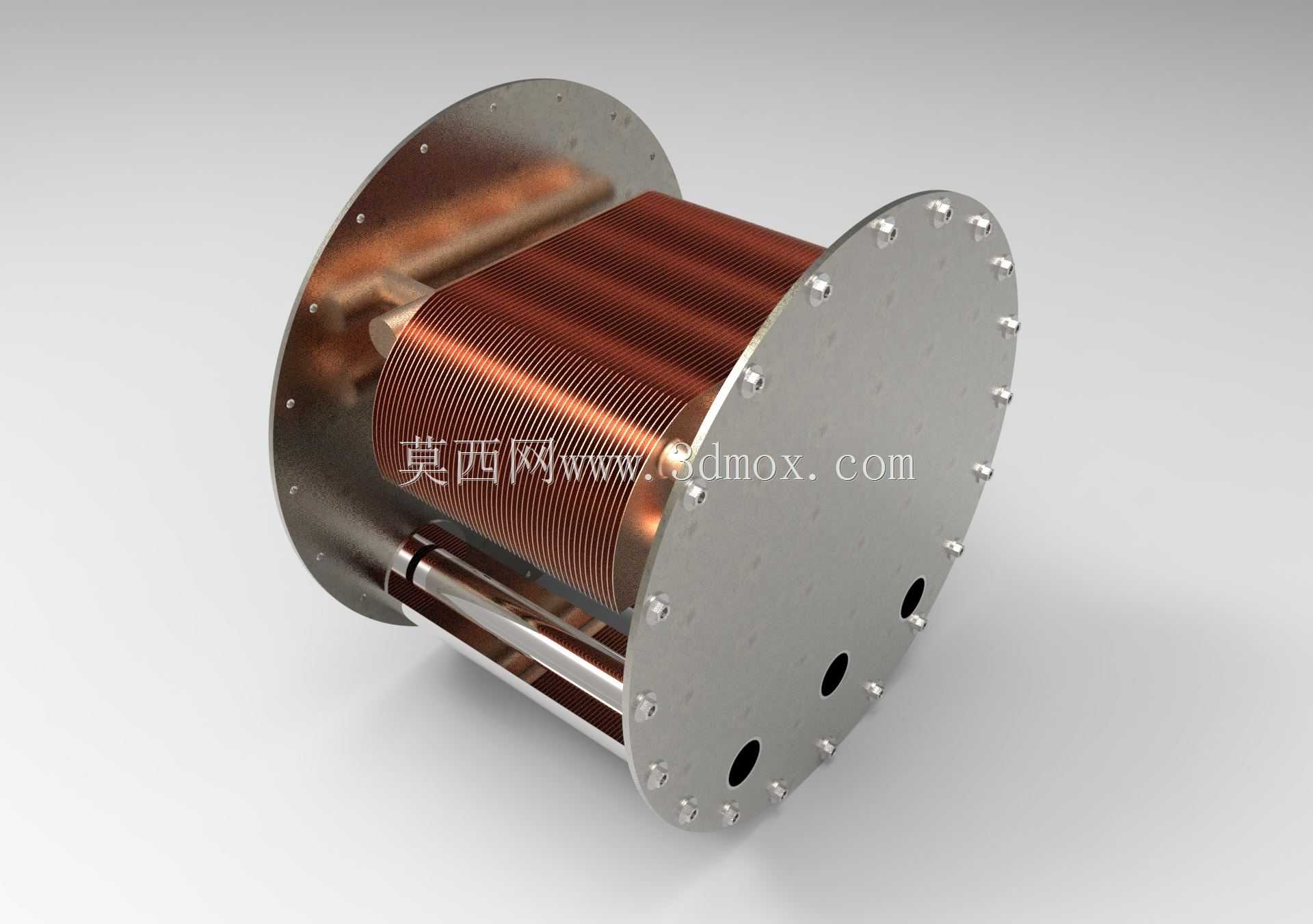

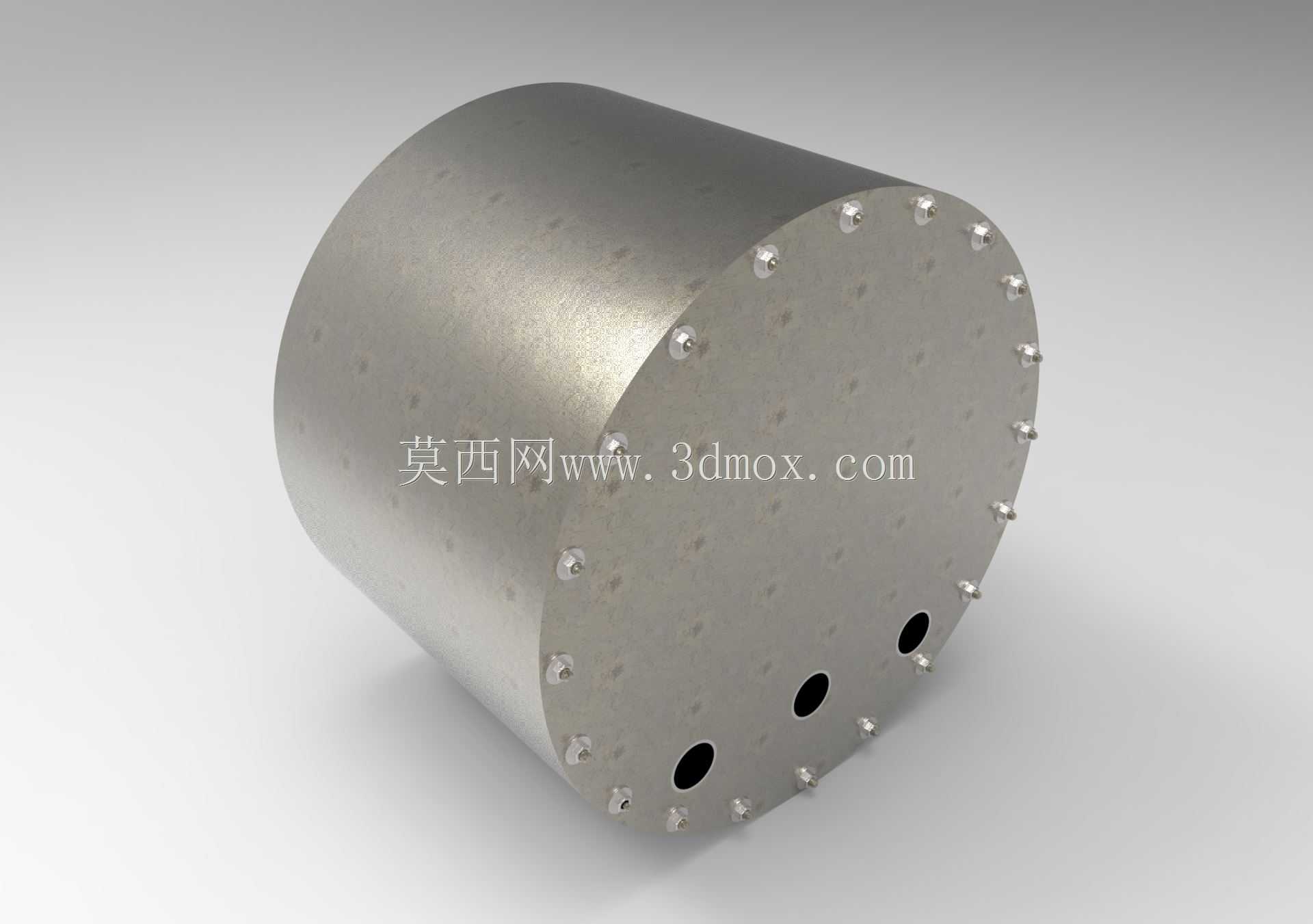

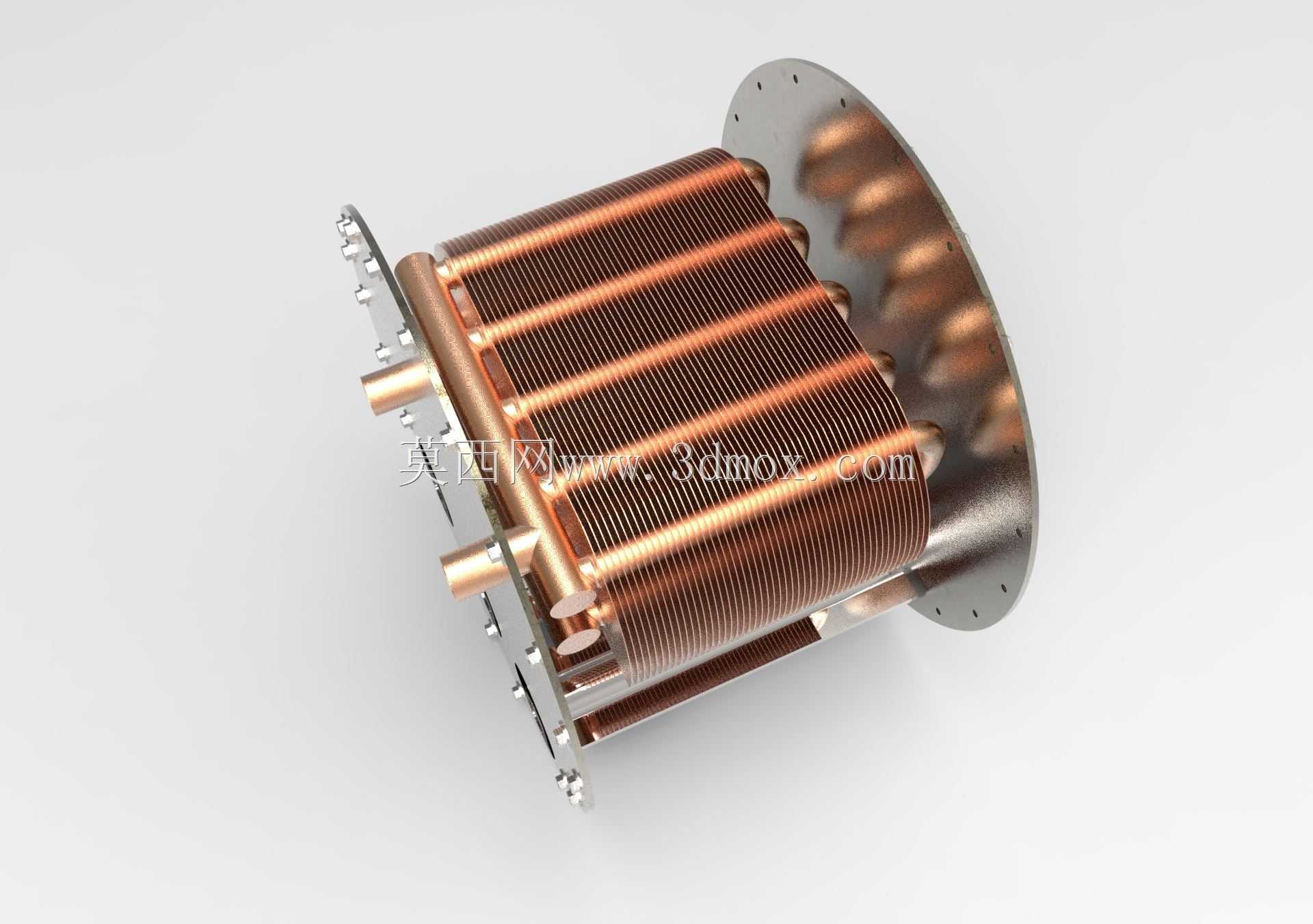

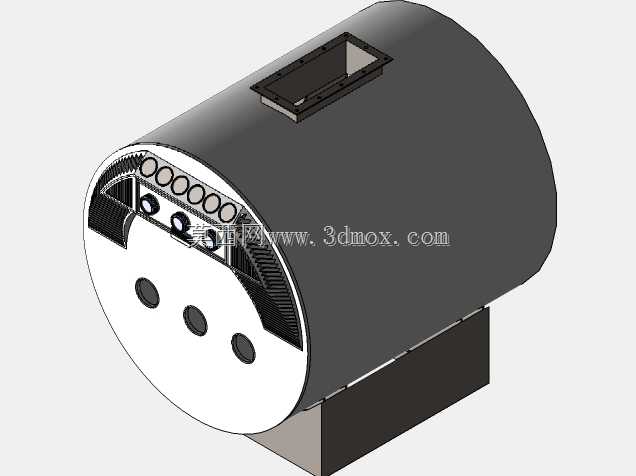

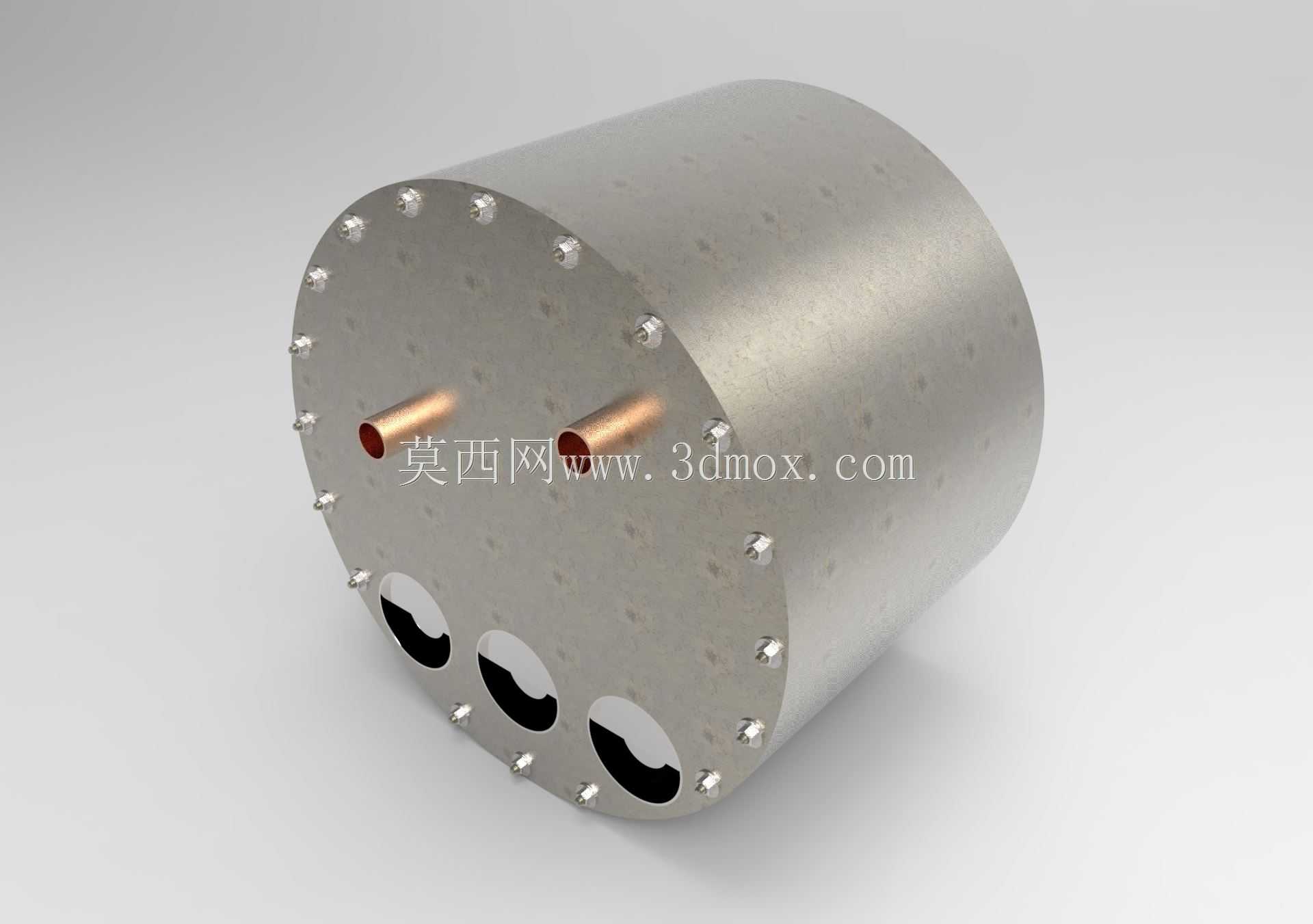

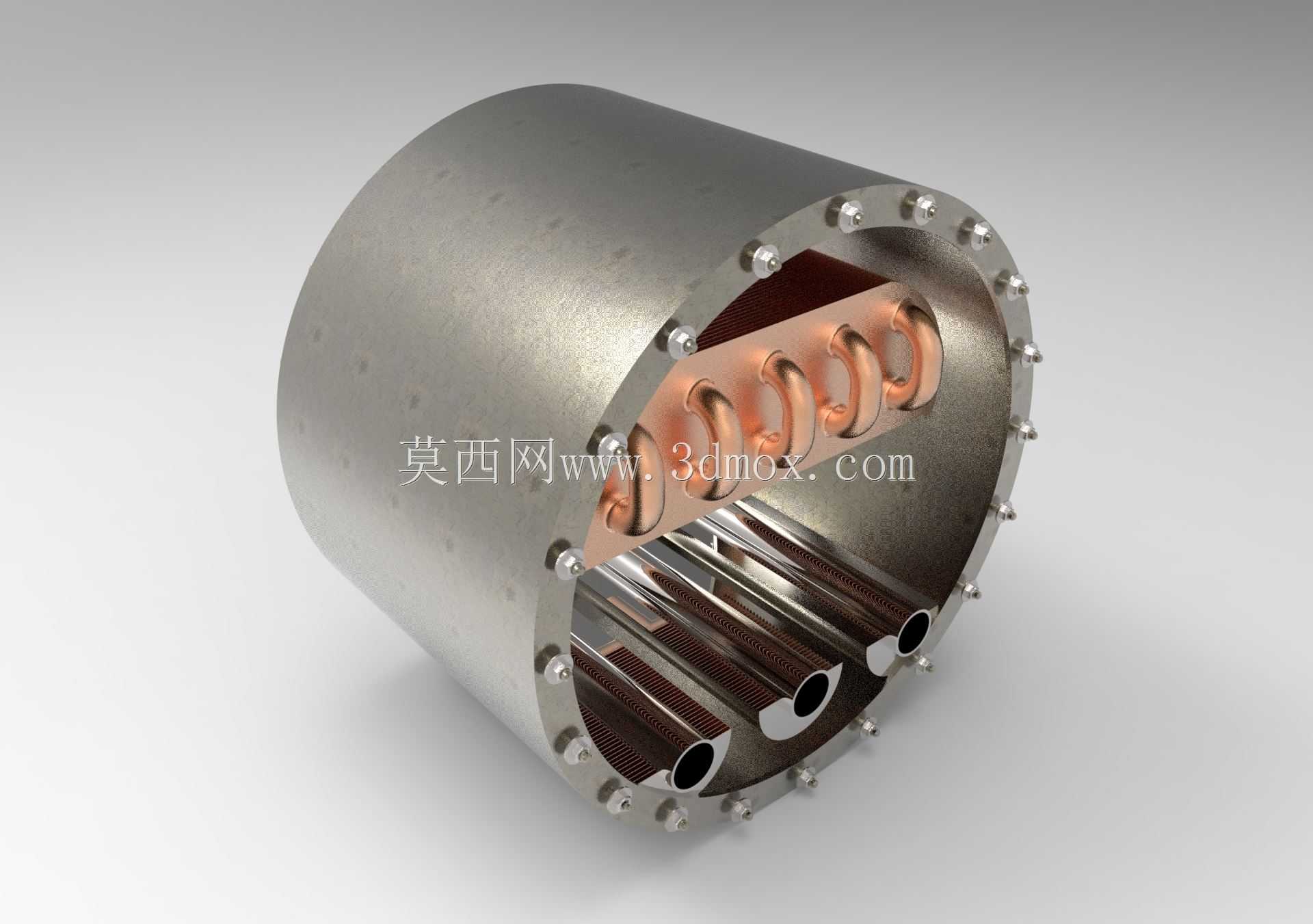

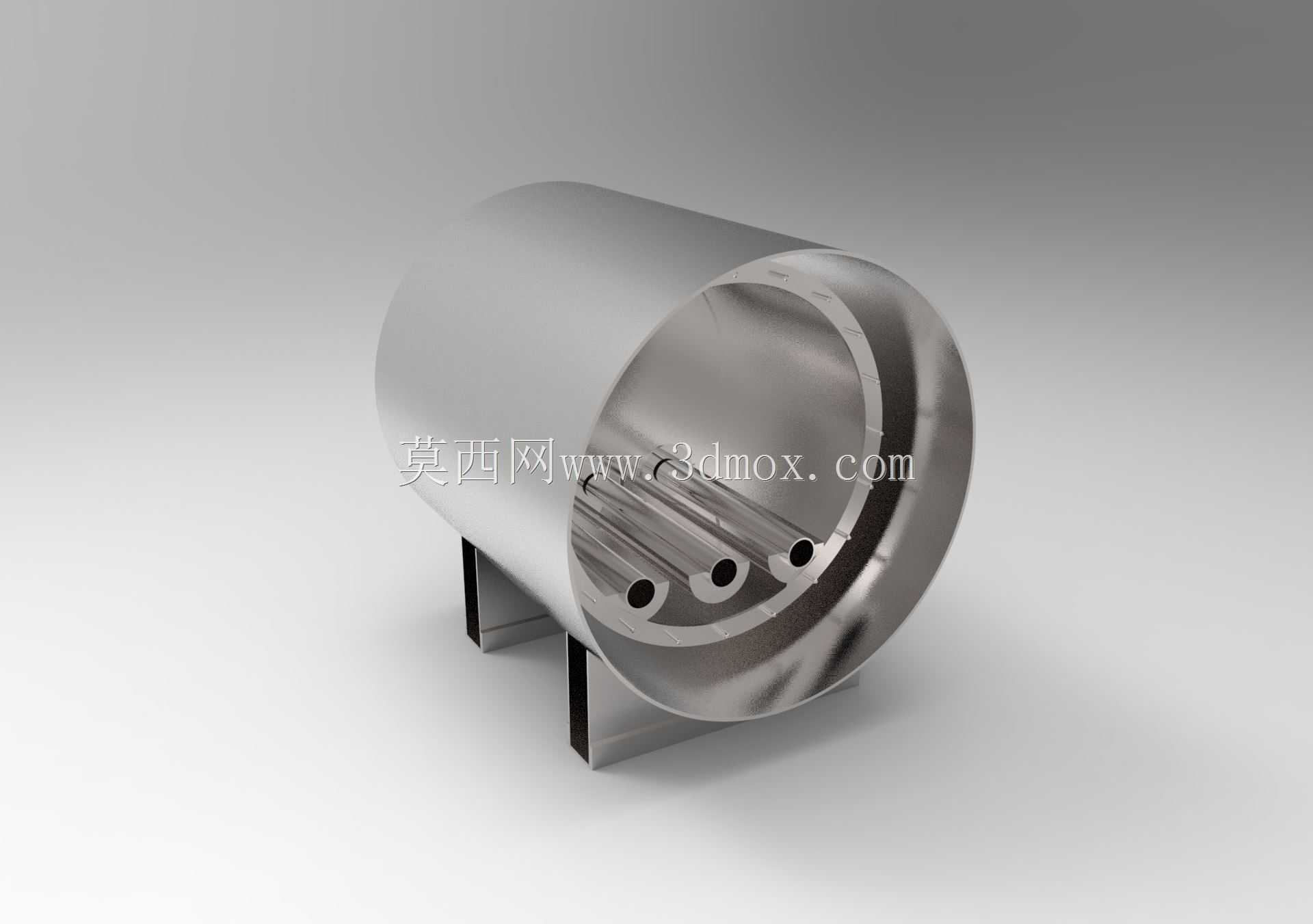

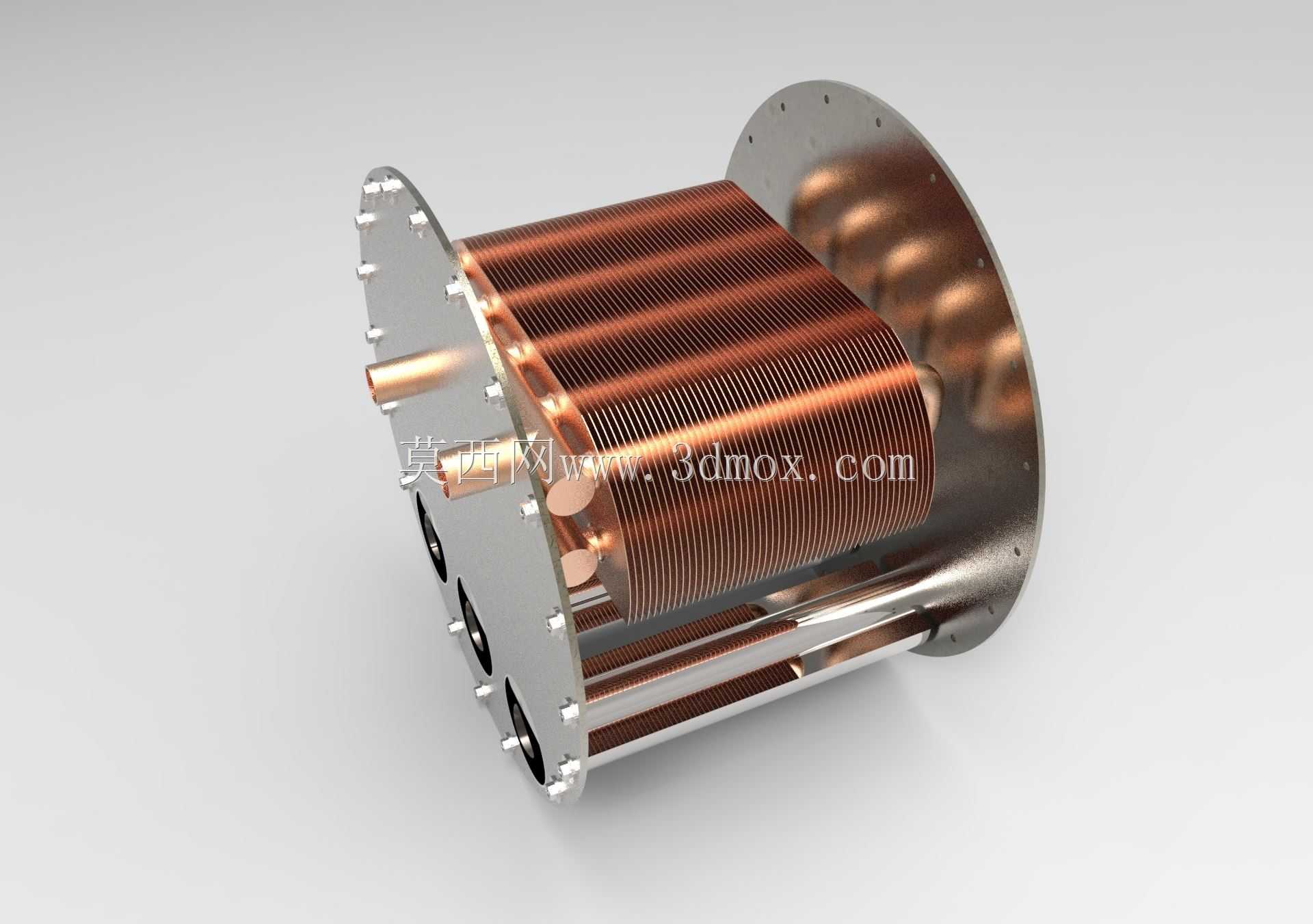

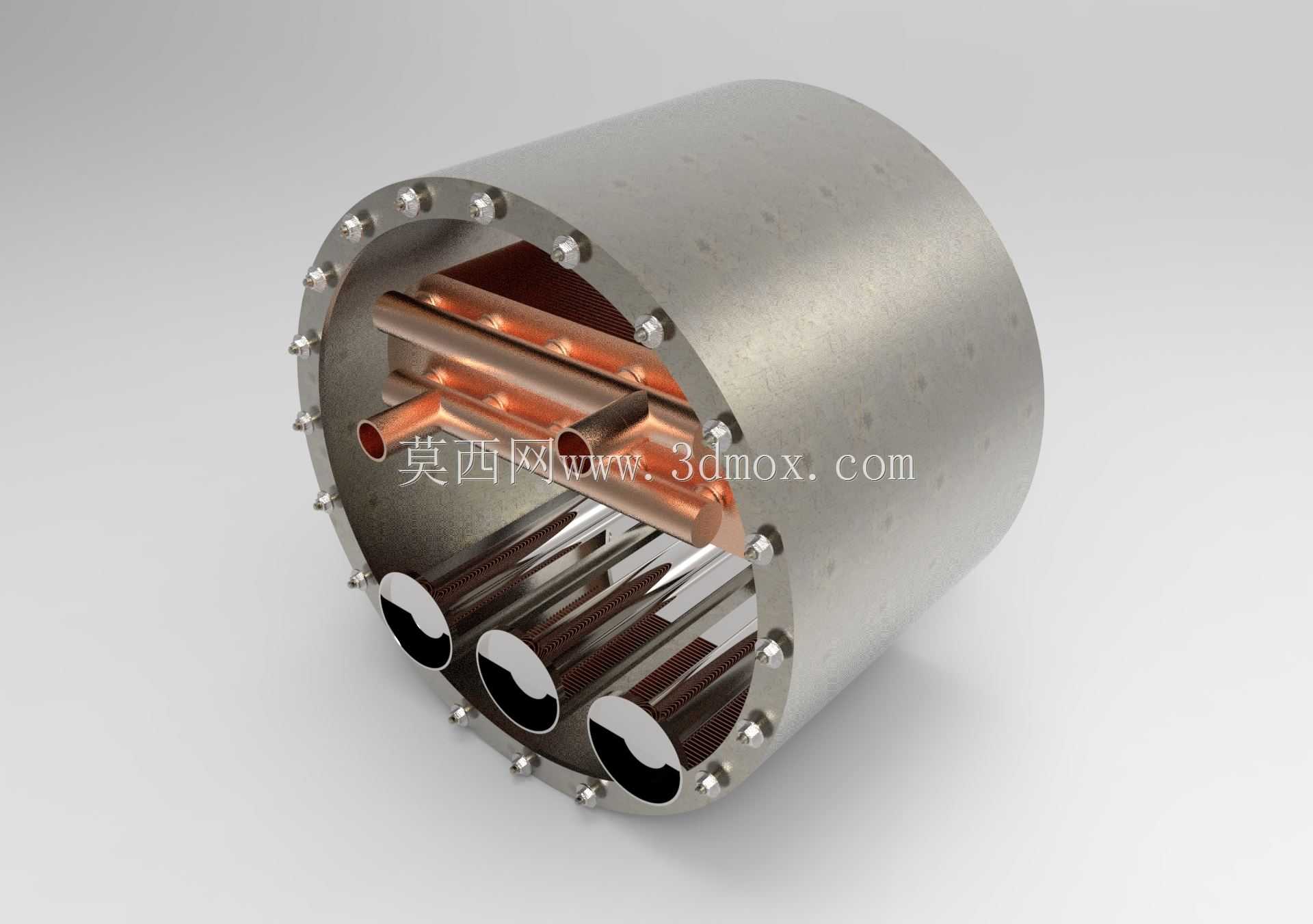

这款常压燃气加热锅炉主要面向商用集中供热、小型工业工艺加热场景，可满足中小型厂区办公区采暖、生产工艺恒温热水供给、商用建筑生活热水供应等实际需求，适配无压供热系统的安装要求，无需办理承压类特种设备的报备审批流程，降低项目落地的合规成本。从结构设计逻辑来看，整体采用卧式圆筒形承压壳体布局，筒体采用等直径卷焊结构，底部设置一体式支撑鞍座，安装时可直接固定于混凝土基础平台，鞍座预留地脚螺栓安装孔位，可适配不同现场的基础预埋尺寸，筒体轴向长度与直径的比例经过热效率核算，既保证炉内换热行程足够，又控制整体占地尺寸，适配多数中小型换热站、锅炉房的空间边界。炉头端面布置多组管路接口，分别对应燃气进气、供回水接驳、检测元件安装点位，端面的三个圆形接口为检修手孔，可在不停炉拆解整体外壳的前提下完成炉内积碳清理、换热管检查等日常维护操作，降低后期运维的拆解工作量。顶部开设的方形法兰接口为燃烧器安装位，法兰面加工有密封槽，可适配不同功率的常压燃气燃烧器安装，法兰螺栓孔采用通用跨中布置，兼容多数市售常规燃烧器的安装尺寸，无需二次扩孔加工。功能设计上，炉内内置多回程换热流道，配合多级燃气调节结构，可根据实际热负荷动态调整燃气供给量，同时匹配对应的助燃空气供给量，保证燃气充分燃烧，减少不完全燃烧带来的热损失与废气排放问题；内置的泵组集成结构可减少外部管路接驳的工作量，将循环动力单元与炉体做集成化设计，减少现场管路焊接的作业量，缩短安装周期。建模过程中对炉内的换热管排布、烟气流道隔板位置都做了等比例还原，可直接用于供热系统的管路干涉检查、锅炉房布局模拟，也可作为同类型常压锅炉结构优化的参考蓝本，安装边界尺寸可直接提取用于前期项目的场地规划，避免后期设备进场出现空间不足、接口错位的问题。
