俄式洗浴用双蒸汽回路木炉结构

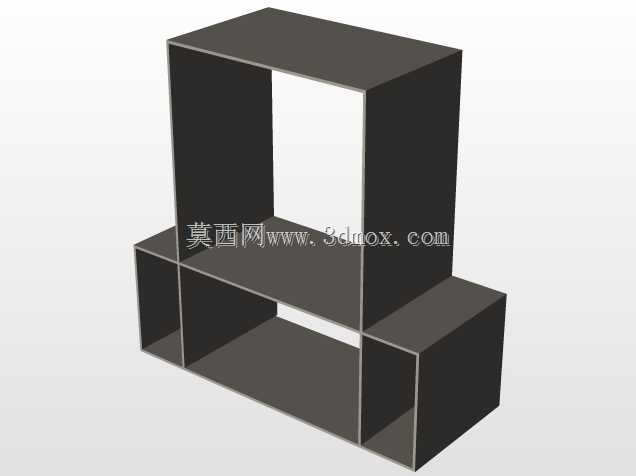

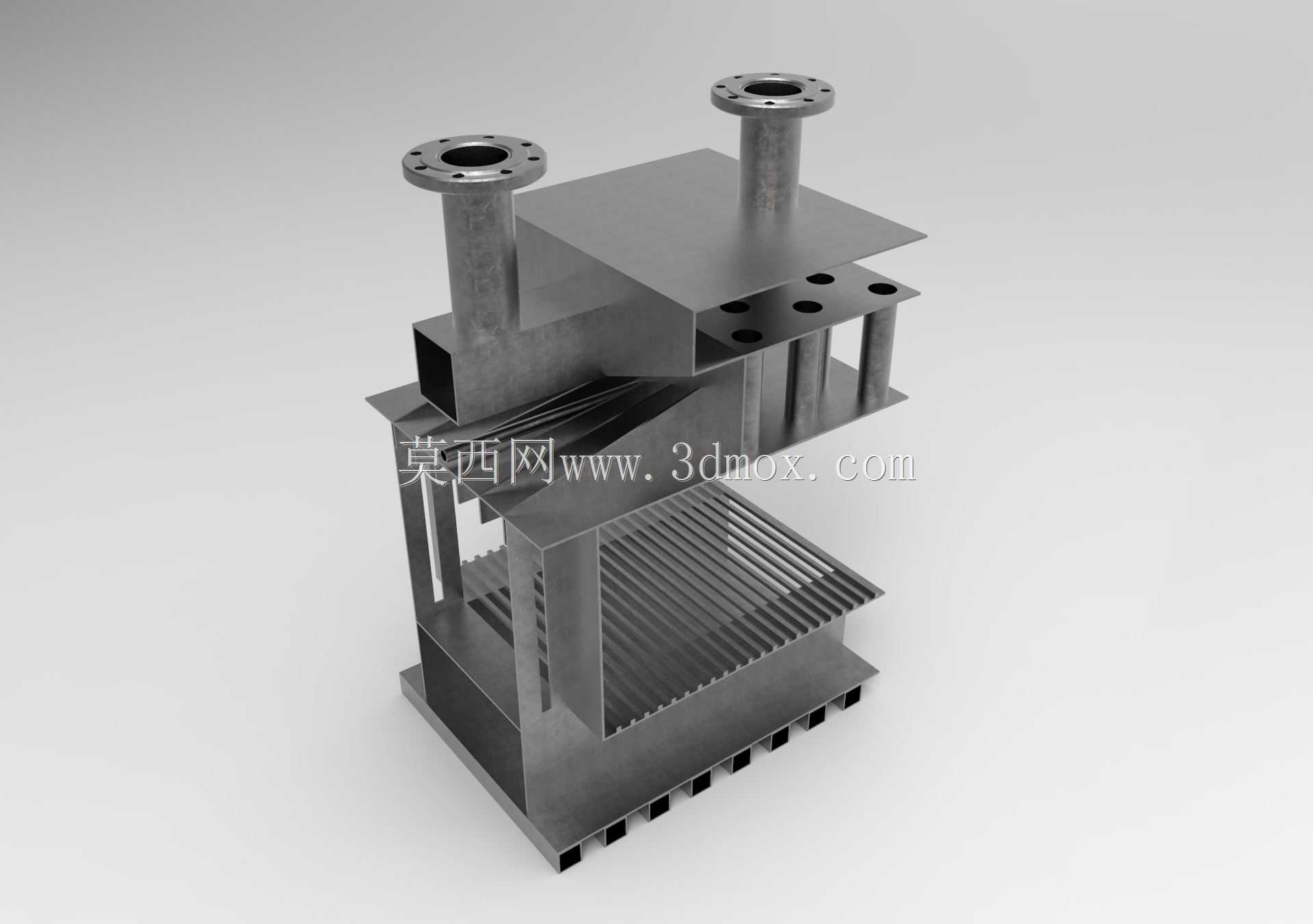

　　这款炉具主要面向俄式传统洗浴场景设计，适配独立桑拿房、乡村自建洗浴间的供热与蒸汽发生需求，区别于常规家用采暖炉，其核心功能围绕洗浴场景的快速蒸汽产出、持续恒温供热展开，可同时满足洗浴空间升温、湿热蒸汽供给两类核心使用需求，无需额外搭配独立蒸汽发生设备，一体化集成度较高。从结构设计逻辑来看，炉体采用双蒸汽回路的构型思路，第一回路为内置封闭蒸汽发生腔，布置在炉内高温换热区域，燃烧产生的热量可直接对腔体内的存水进行加热，快速产出饱和蒸汽，该回路密闭性要求高，换热路径短，热响应速度快，能够在点火后较短时间内输出蒸汽，适配洗浴前快速升温和补汽的需求；第二回路为开放式石材换热结构，布置在炉体上部与烟气接触区域，

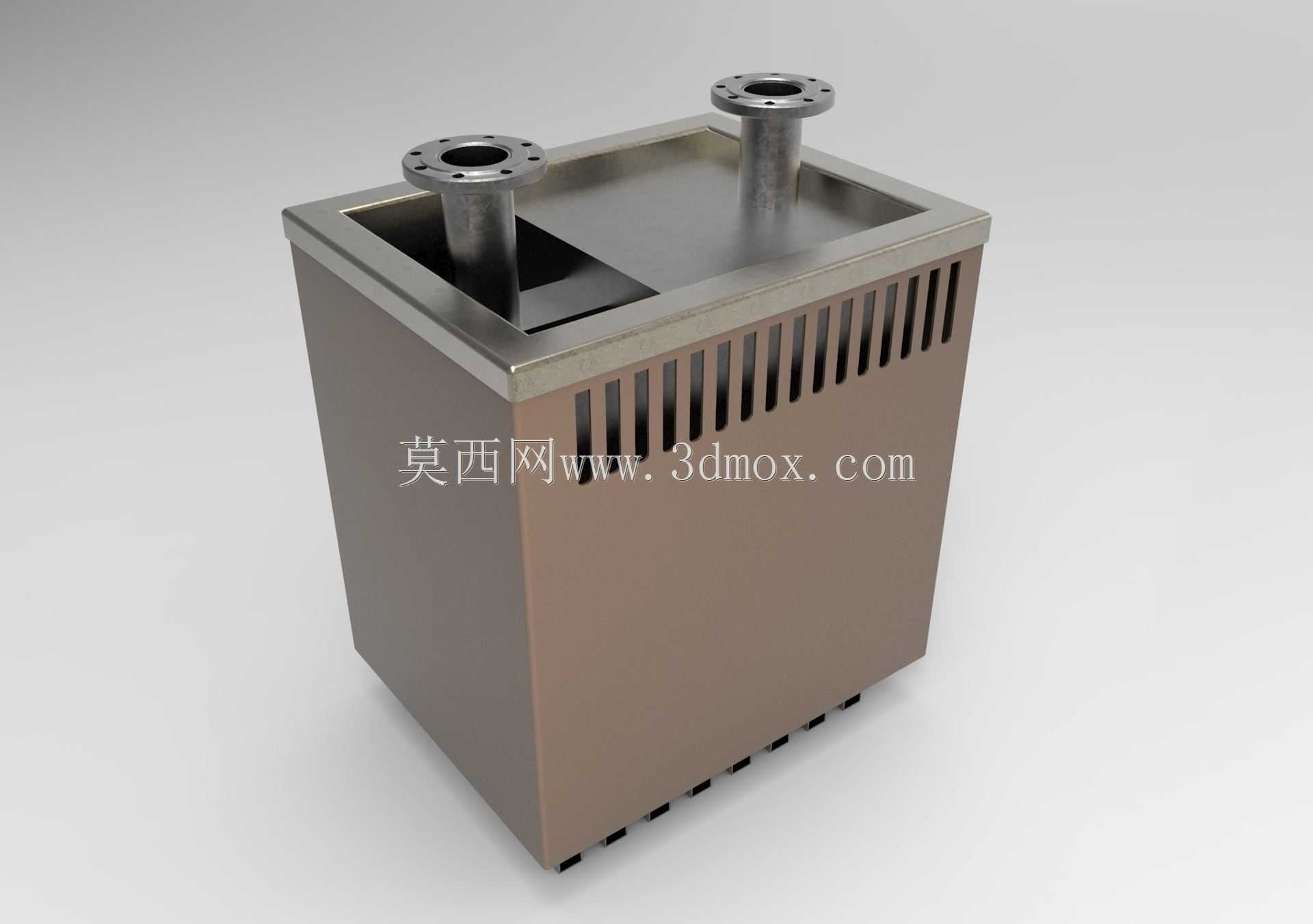

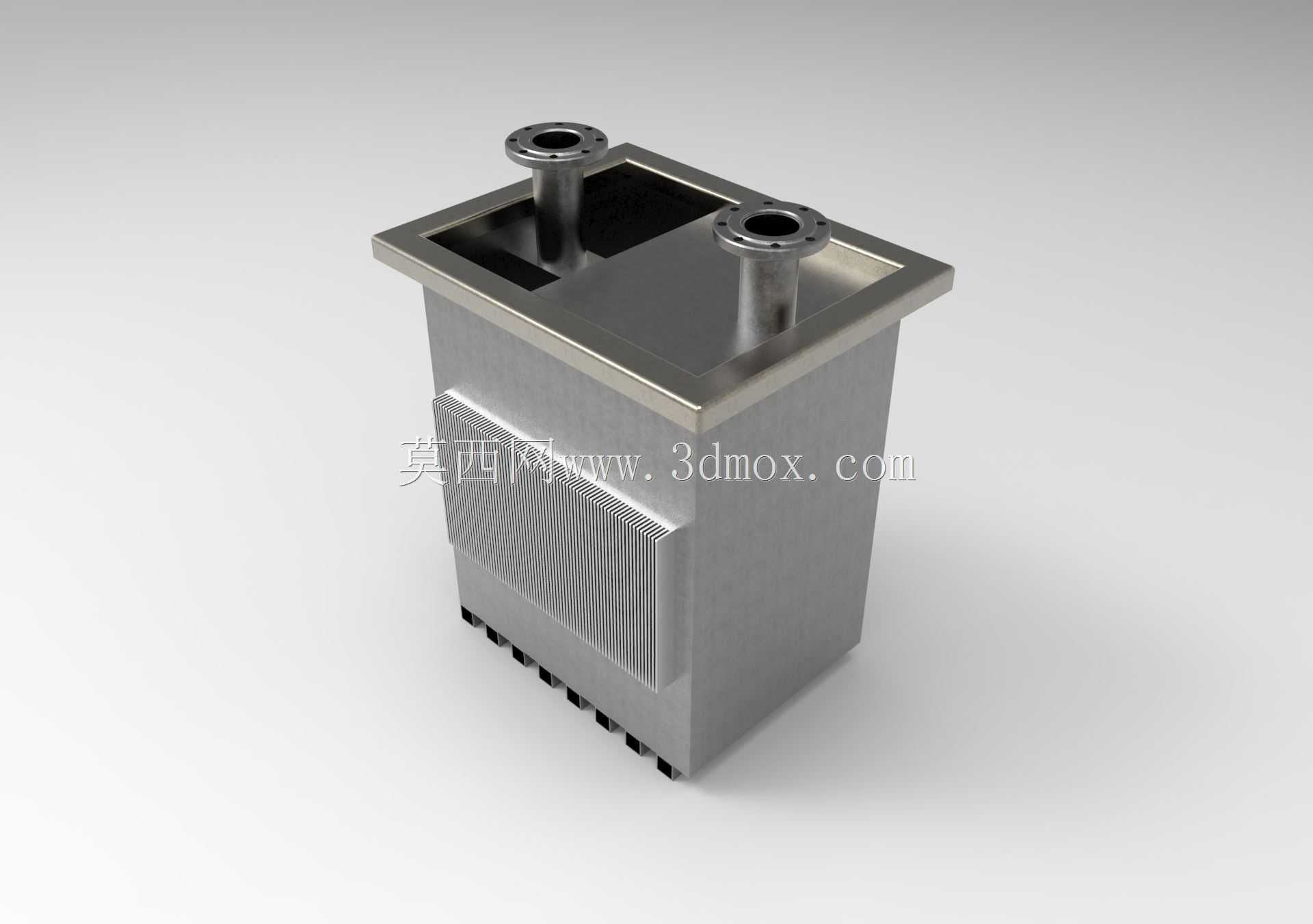

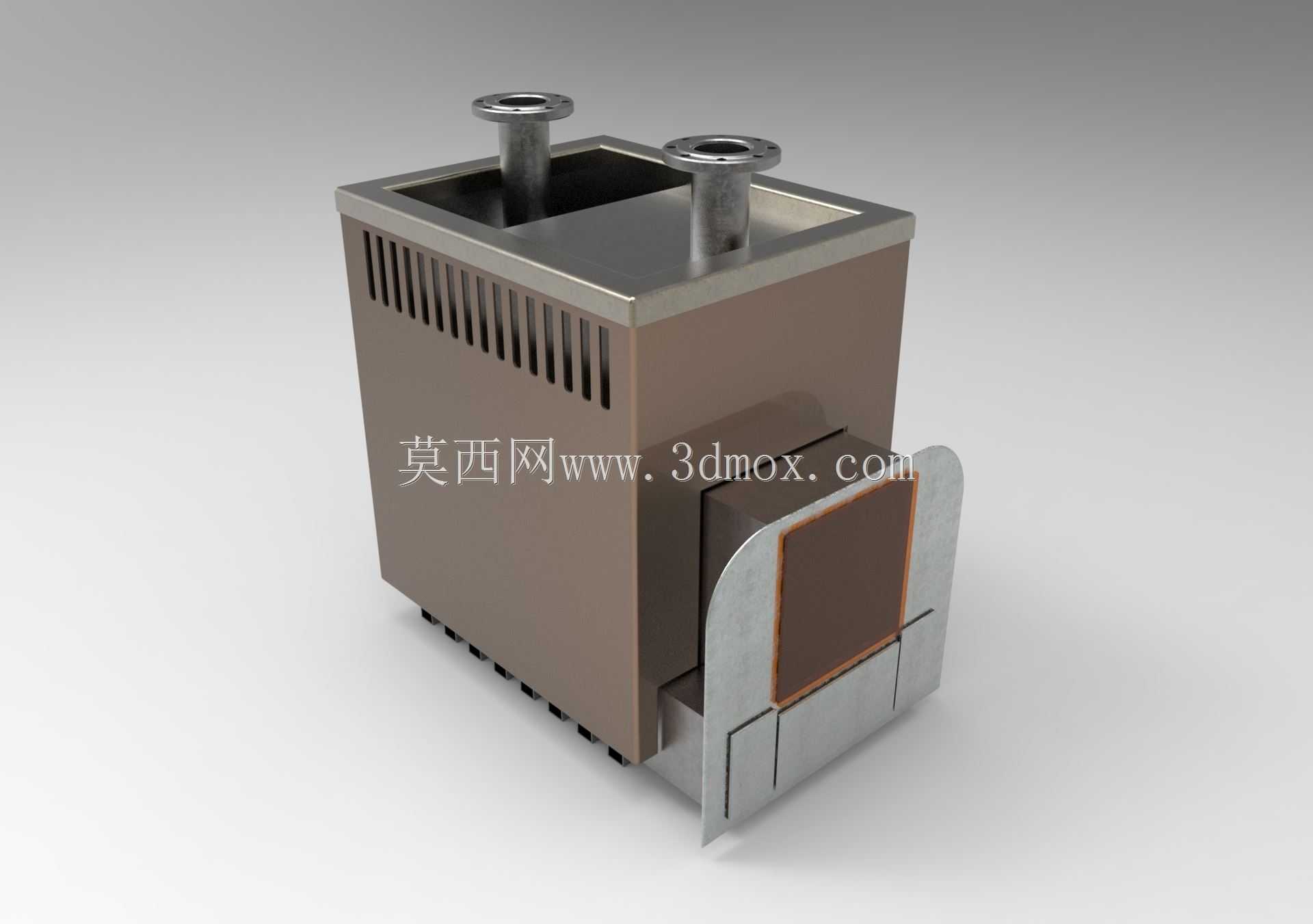

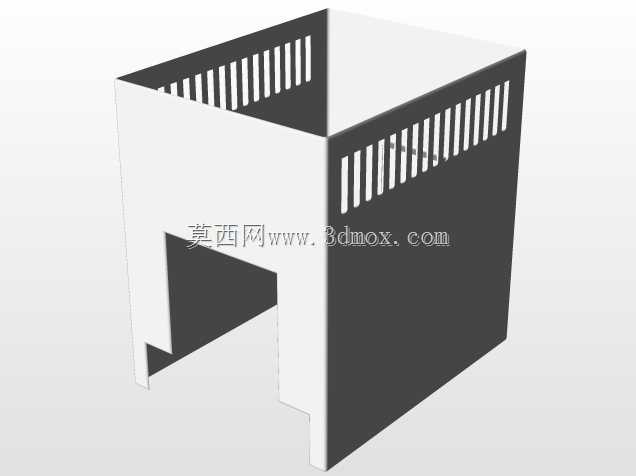

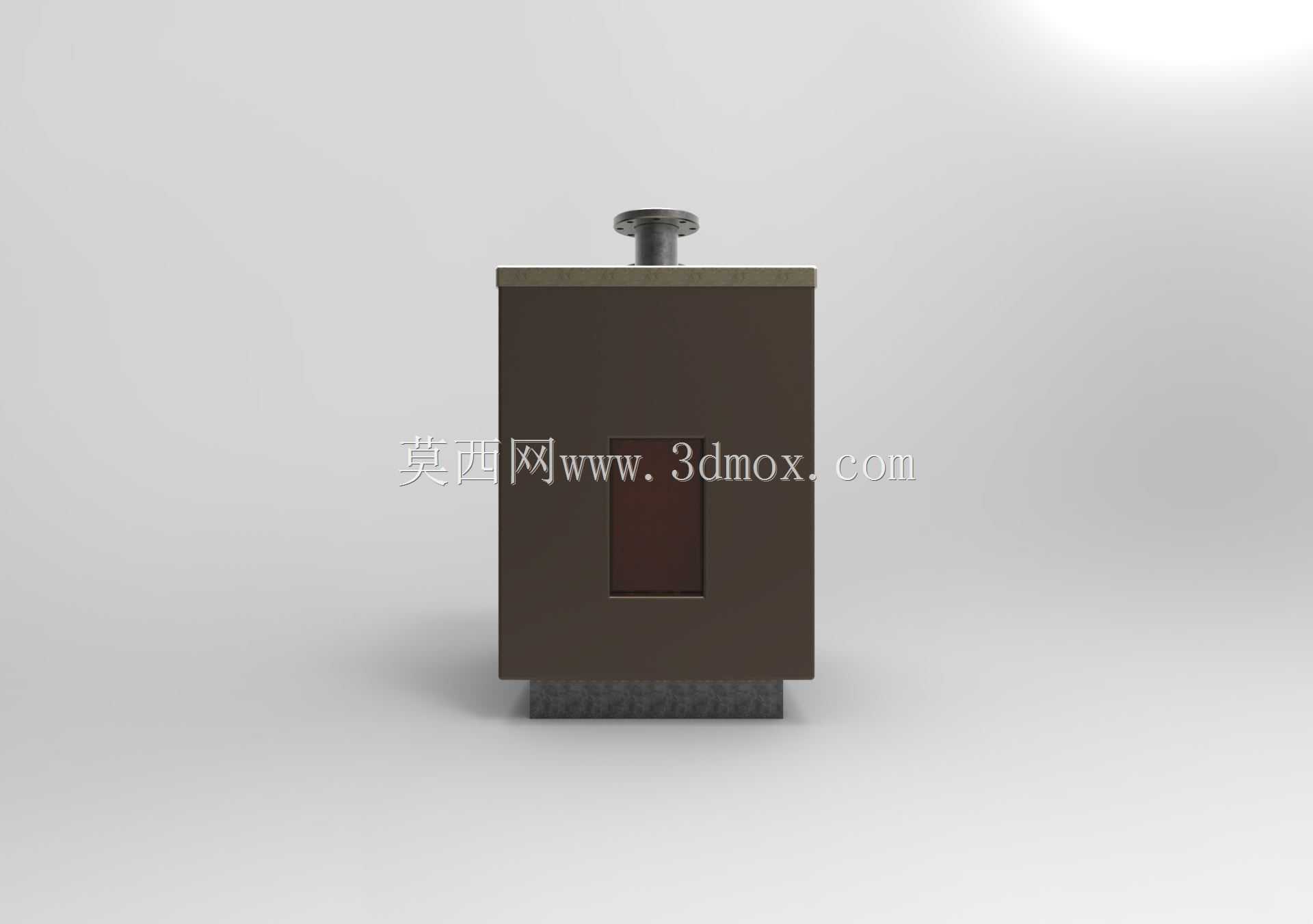

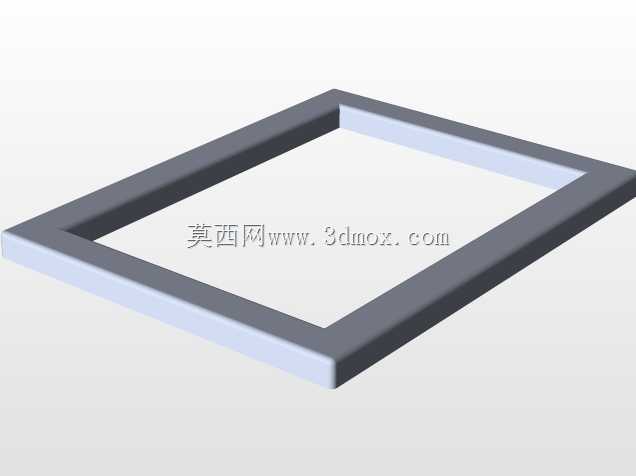

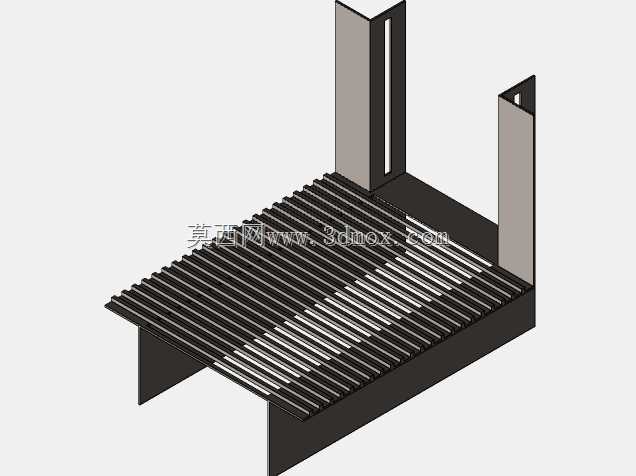

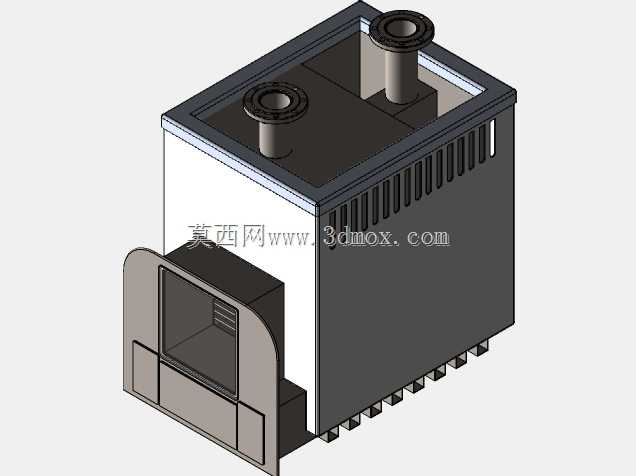

　　通过炉体传导与烟气余热加热放置的耐热石材，当向石材表面淋水时，可瞬间产出高温干蒸汽，这类蒸汽湿度更低、温度更高，能够营造传统俄式桑拿所需的高温高湿环境，两种回路可独立使用也可搭配运行，适配不同洗浴阶段的温湿度需求。材质选型上，炉体主体承压与燃烧区域采用钢材焊接成型，保证结构强度与加工便利性，炉排、高温接触区域采用铸铁材质，提升耐高温烧蚀性能，延长高温工况下的使用寿命，石材换热区域配套耐热玻璃作为观察与防护部件，既可以观察炉内燃烧状态，也能避免人员直接接触高温结构造成烫伤，同时兼顾一定的外观质感。炉体整体采用方正立式构型，底部设置集成式炉排与清灰结构，炉排采用间隔栅格设计，既可以保证木柴燃烧的通风量，

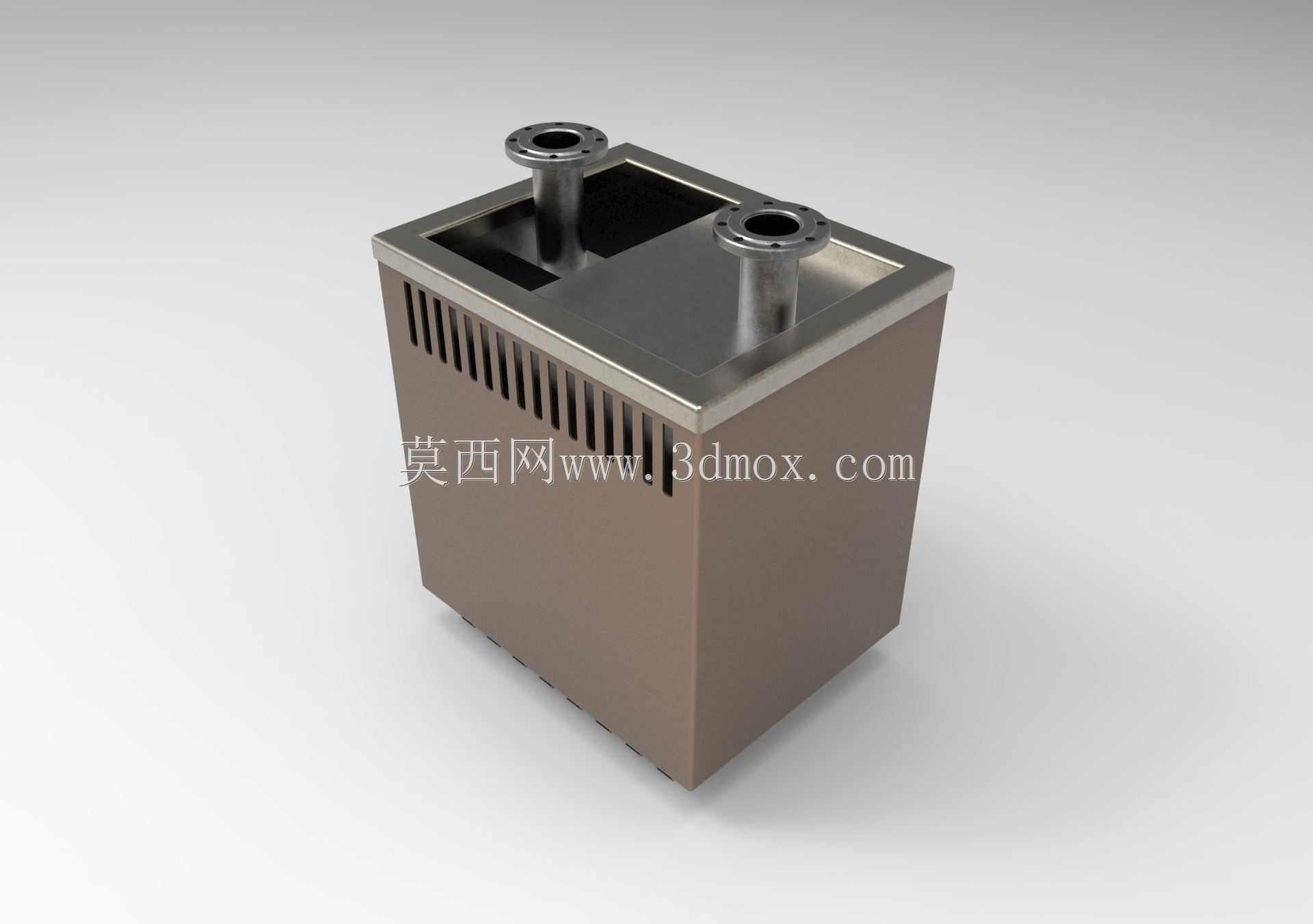

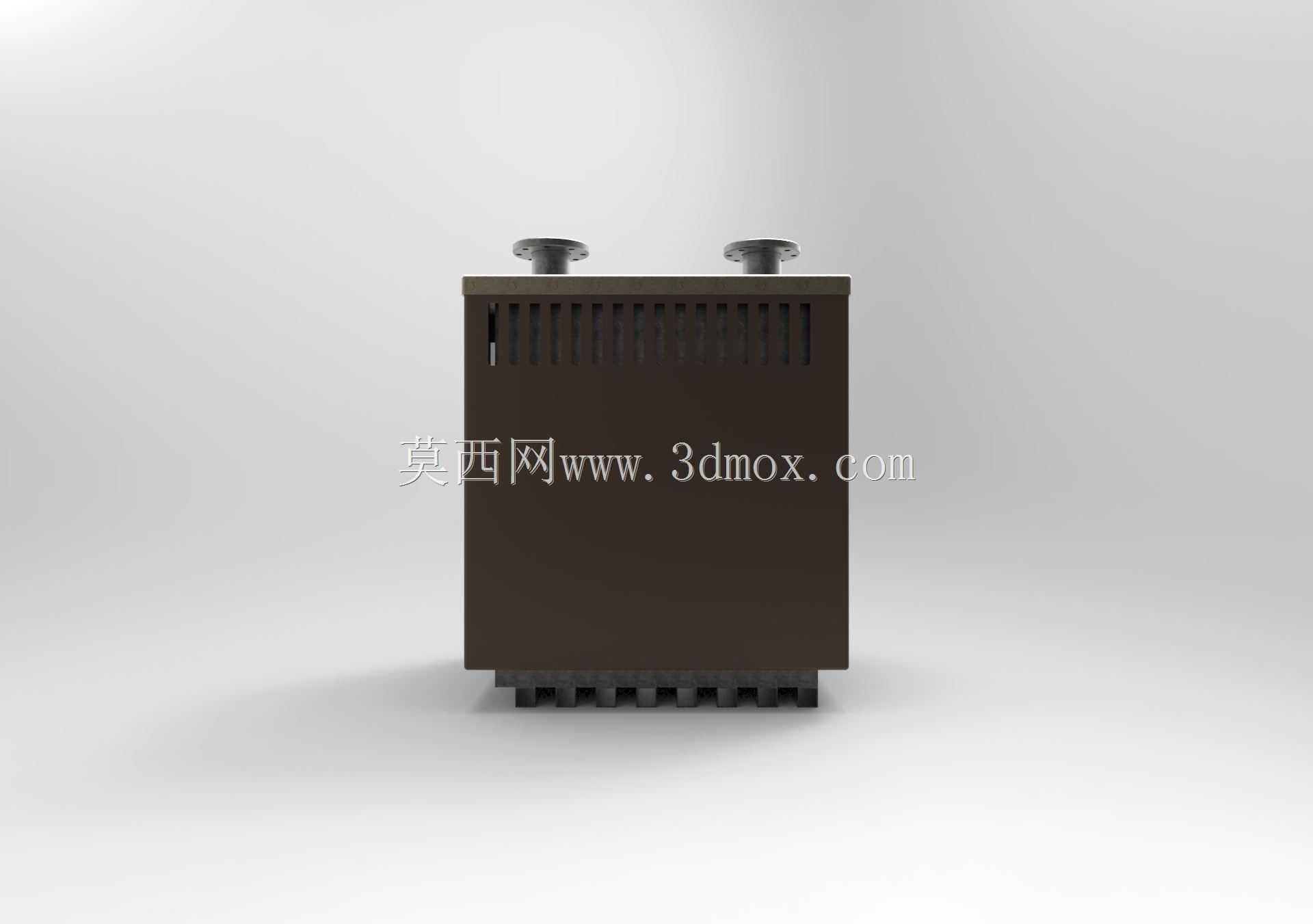

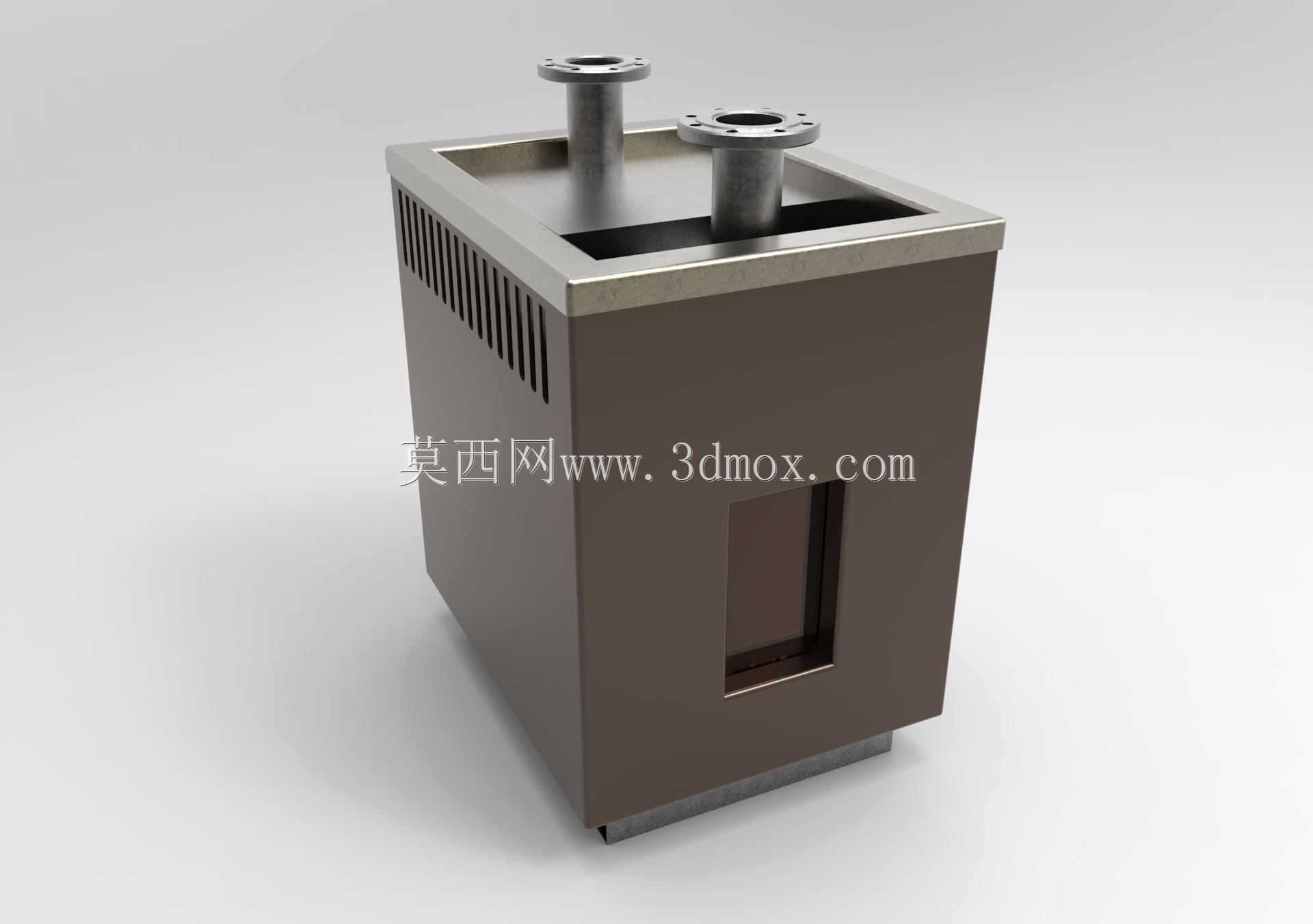

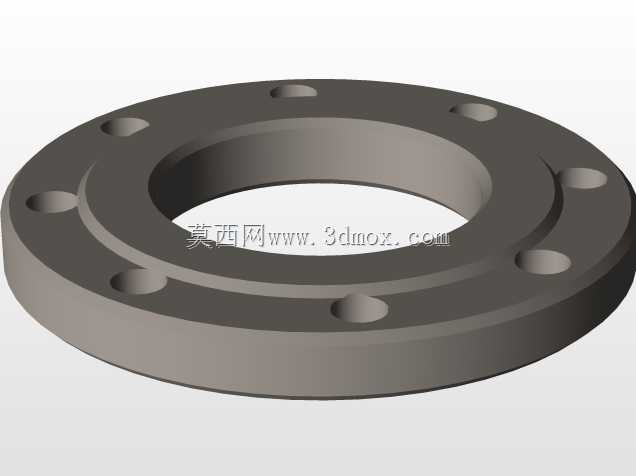

　　也能让燃烧后的灰烬自然落入下方灰腔，日常清灰维护无需拆解炉体结构，操作便捷。顶部设置两个对称布置的管路接口，分别对应封闭蒸汽回路的蒸汽输出、以及炉体烟气的排放接口，安装时可直接对接洗浴间的蒸汽管道与排烟管路，接口尺寸采用通用管径规格，适配常规民用供热管路的安装标准，无需额外定制转接头。安装边界方面，炉体底部需要预留不小于100mm的通风间隙，保证燃烧供风充足，同时避免底部高温直接传导至地面造成地面材料过热损坏，炉体四周与木质墙体、装饰面的安全距离不小于200mm，若空间有限可在相邻面加装隔热挡板，减少热辐射对周边围护结构的影响；顶部排烟接口需要对接向上延伸的排烟管道，管道全程设置不小于3度的向上坡度，

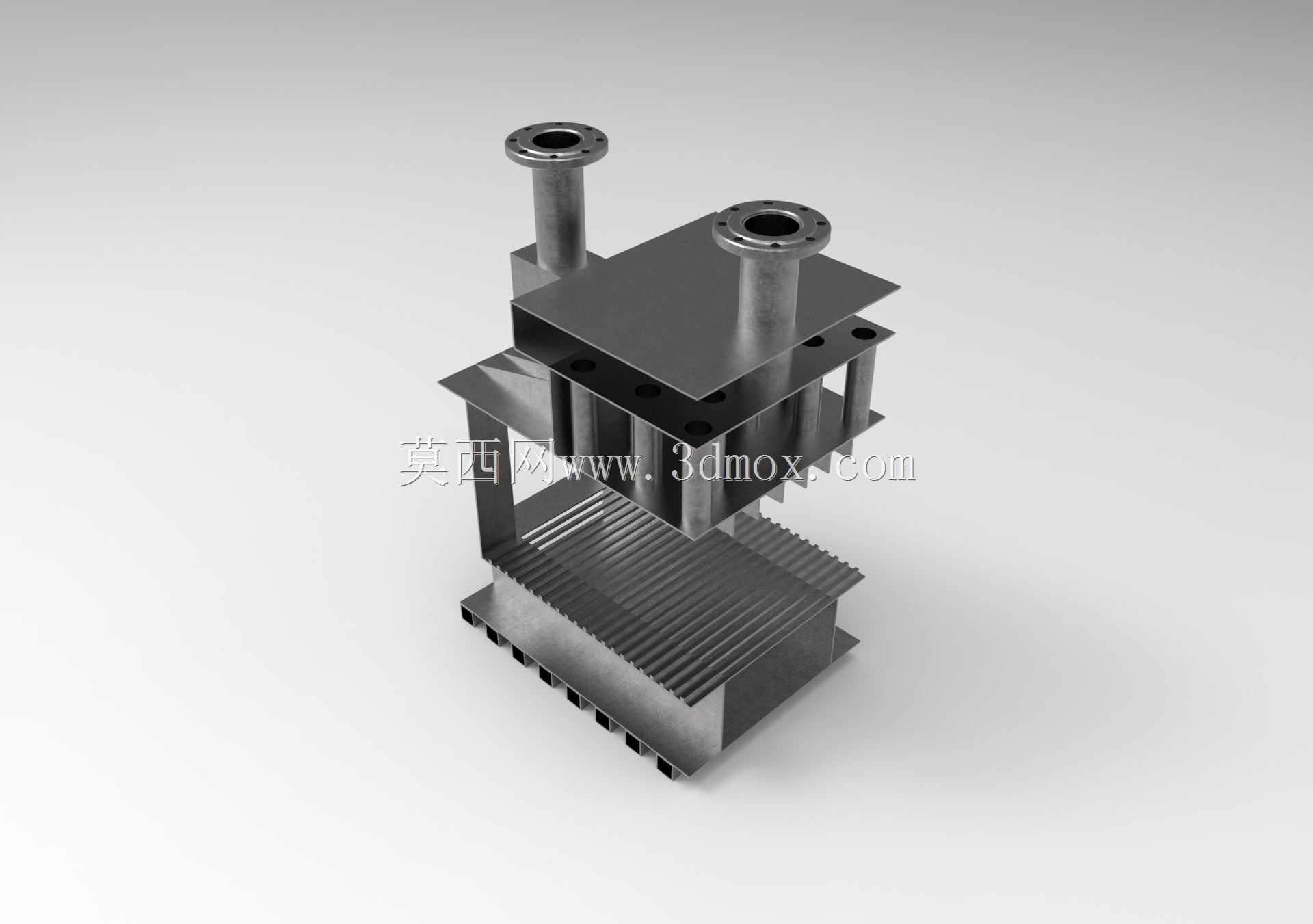

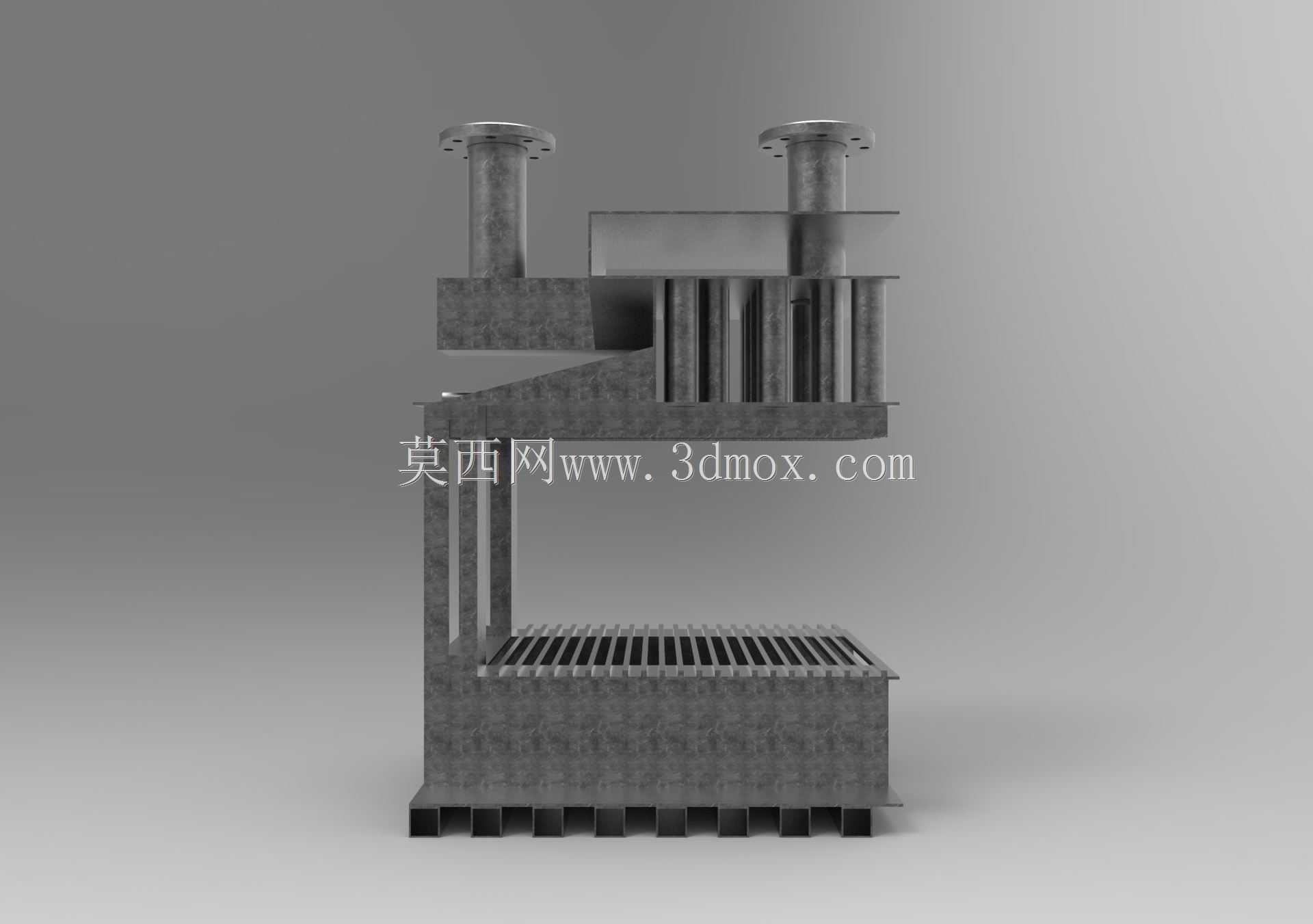

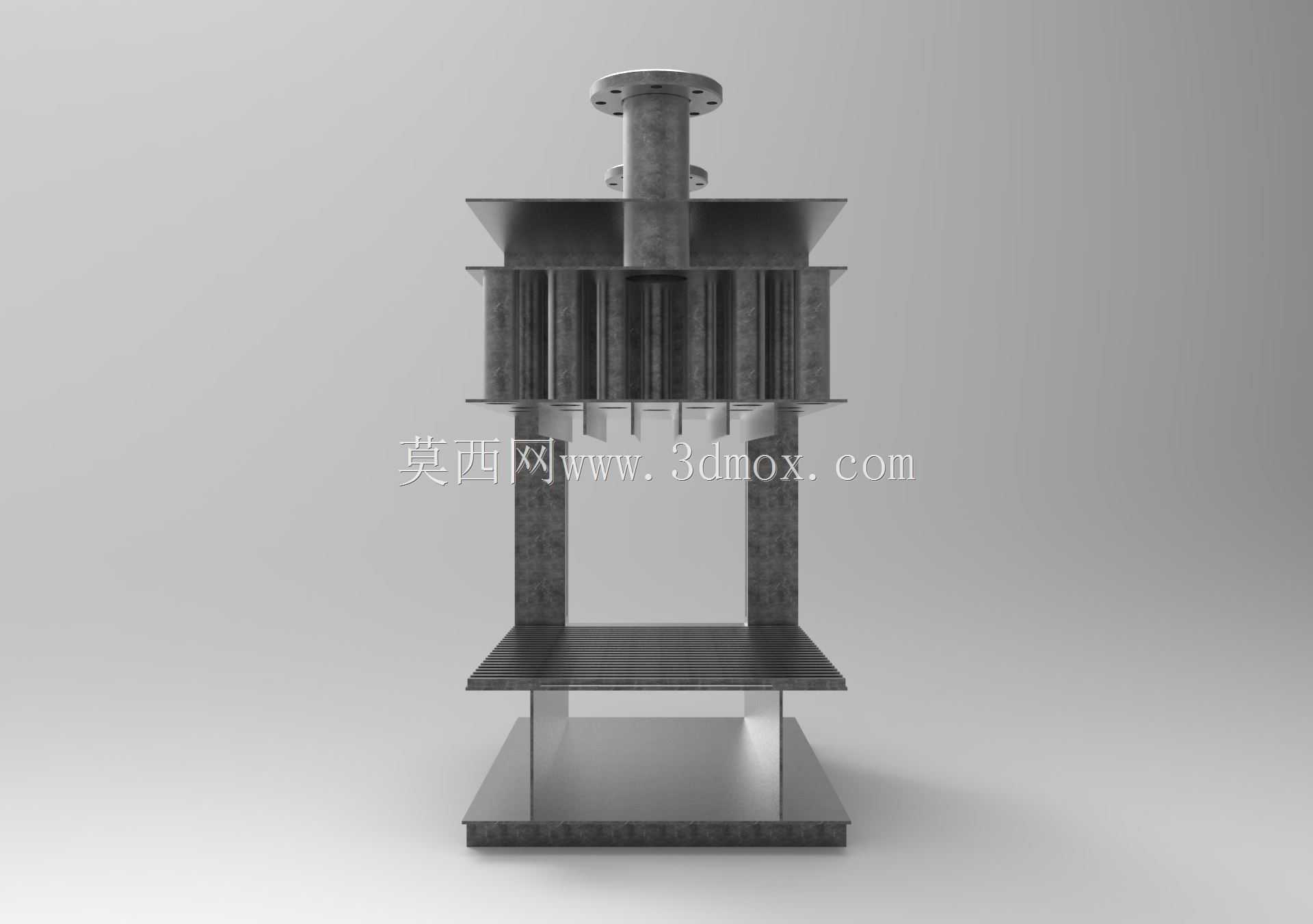

　　避免烟气冷凝水回流至炉内造成部件锈蚀，蒸汽输出管路需要做保温处理，减少蒸汽输送过程中的冷凝损耗，保证出口蒸汽参数满足使用要求。实际使用过程中，封闭回路工作时需要保证腔体内水位处于安全区间，避免干烧造成腔体变形损坏，开放式石材回路使用时，淋水量需要控制在合理范围，避免过量水流入炉内燃烧区域造成燃烧不充分、烟气倒灌的问题。炉体正面设置可调式进风挡板，可通过调整挡板开度控制进风量，进而调节燃烧强度与炉内温度，实现蒸汽产出速率、洗浴空间温度的灵活调节，适配不同使用人群对温湿度的偏好。从结构建模的角度来看，该模型完整还原了炉体的内外层结构、双回路的腔体分隔、炉排的栅格细节、顶部接口的安装尺寸、进风调节结构的运动关系，可直接用于同类型洗浴炉具的结构参考、安装模拟、以及定制化改型设计的基础模型，建模过程中对焊接边、安装孔位、配合间隙都做了符合实际加工工艺的处理，不存在结构干涉、工艺无法实现的理想化结构，所有钣金折弯、铸铁件的拔模斜度都符合实际生产的工艺要求，可直接对接生产端的结构细化工作。
