DN100规格GOST标准平焊钢制法兰

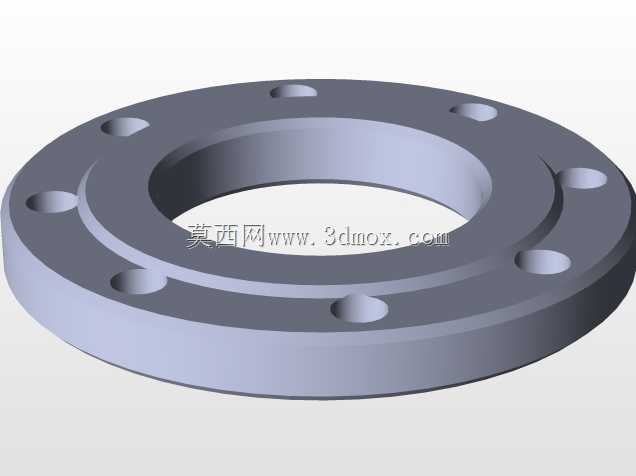

在工业管路系统的搭建作业中，法兰是实现管段之间、管路与阀门、管路与泵体等设备可拆卸刚性连接的核心承压部件，这款公称通径100的焊接法兰，适配对应外径的无缝钢管与镀锌钢管，广泛应用在市政给排水主管路、化工介质输送管线、暖通循环水系统、消防供水干管等场景中，承担管路对接处的密封承压、载荷传递作用，相比螺纹连接、承插连接的管件，法兰连接的拆卸检修便利性更强，密封性能更稳定，可承受更高的管路压力与温度波动。从结构设计来看，这款法兰采用平焊式结构，法兰盘整体为圆盘式锻制或钢板裁切成型，中心开设与对接管道外径匹配的通孔，管道插入通孔后通过内外环缝角焊实现法兰与管段的刚性固定，法兰盘端面沿圆周均匀分布8个螺栓通孔，用于穿装配套螺栓实现两片对接法兰的压紧固定，螺栓孔的分布圆直径、孔位公差、孔径尺寸均严格遵循GOST对应标准的公差要求，避免现场安装时出现孔位错位无法穿装螺栓的问题。法兰盘的密封面为突面形式，表面加工粗糙度满足密封垫片的压紧要求，对接时在两片法兰之间夹装橡胶石棉垫、金属缠绕垫或四氟垫片，通过对称拧紧螺栓施加均匀压紧力，即可实现管路连接处的静密封，防止输送介质出现泄漏。从安装边界来看，这款法兰的盘体外径、厚度尺寸均匹配PN10-PN16常用压力等级的安装空间要求，安装时需要预留足够的螺栓拧紧操作空间，法兰与管道焊接时需要保证法兰端面与管道轴线的垂直度公差，避免对接时出现密封面偏斜导致的局部压紧力不足，引发运行过程中的介质渗漏问题。在管路系统运行过程中，法兰不仅要承受管内介质的静压力、温度变化带来的热胀冷缩应力，还要传递管路自身的重量载荷、管路振动带来的交变载荷，因此法兰盘的厚度、螺栓孔的位置度设计都经过受力校核，可满足常规工业工况下的长期使用需求，不会出现法兰盘变形、螺栓孔撕裂等失效问题。在三维建模过程中，法兰的各个特征尺寸均严格对应标准要求，螺栓孔采用圆周阵列方式生成，密封面的凸台结构、焊接坡口的尺寸都做了精准还原，可直接用于管路系统的装配干涉检查、管路预制加工的下料参考、支吊架位置的受力模拟，帮助设计人员在方案阶段就提前排查安装空间不足、法兰与相邻部件碰撞等问题，减少现场施工的返工量。
