三菱蓝瑟直列四缸内燃发动机结构展示

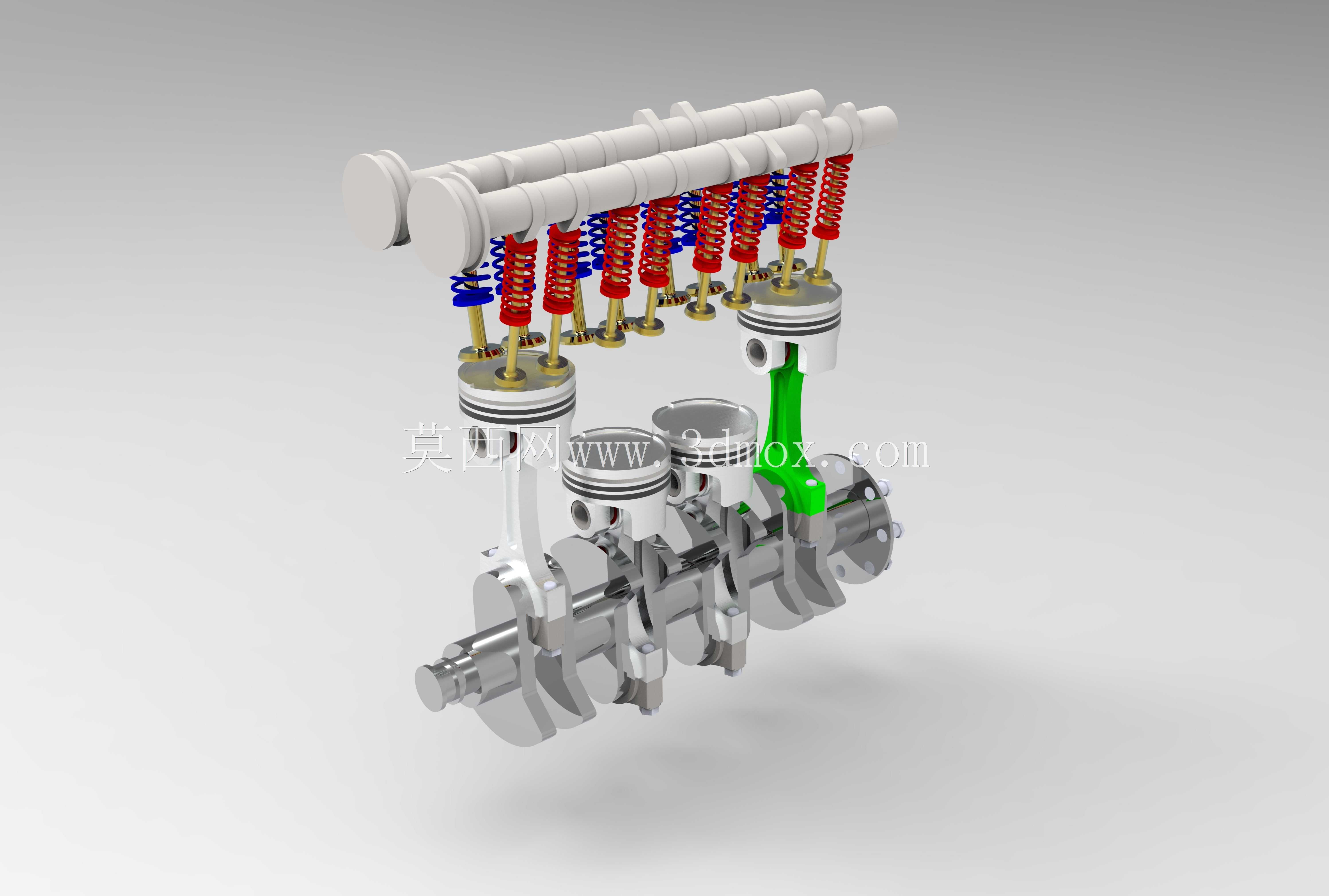

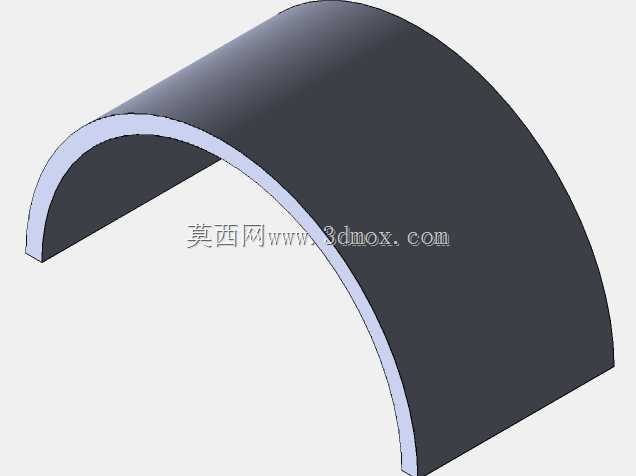

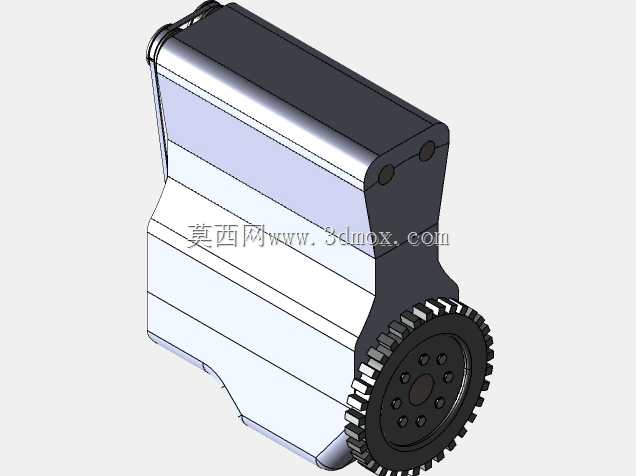

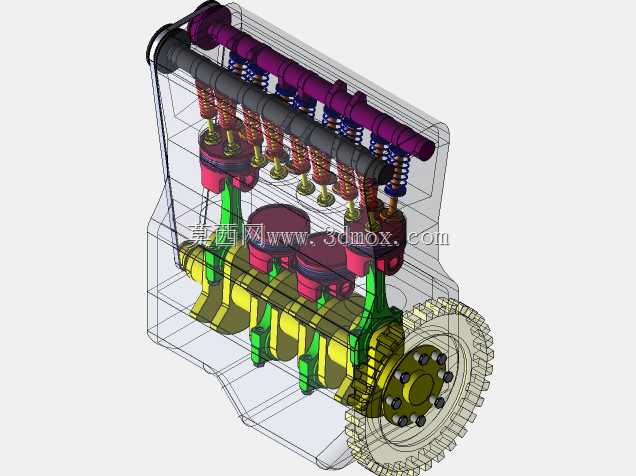

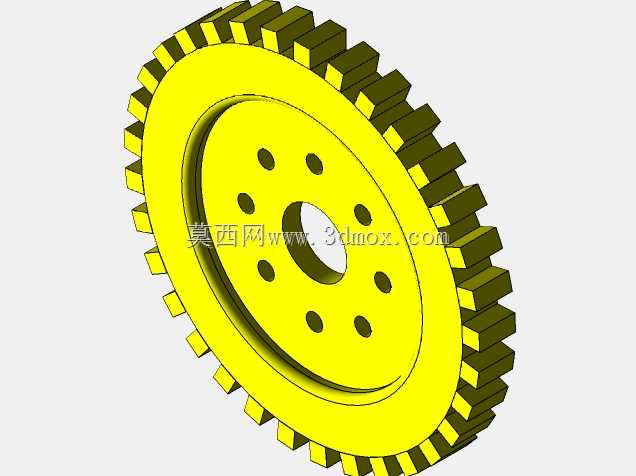

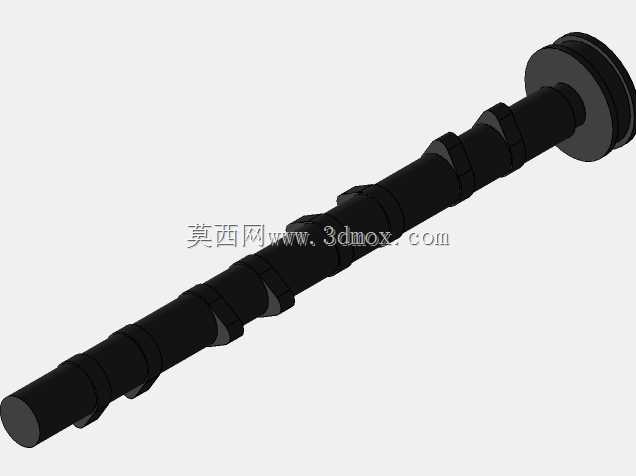

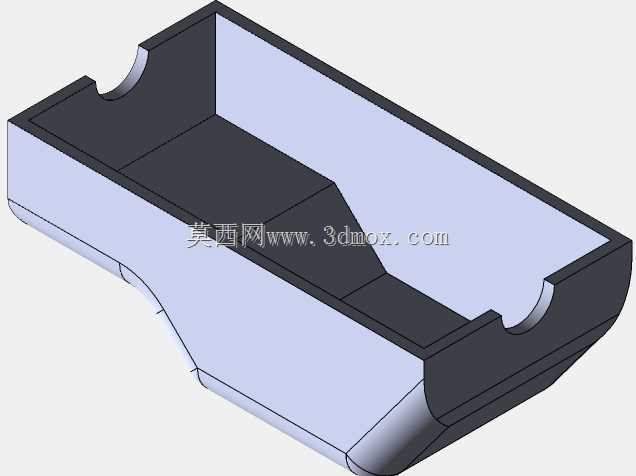

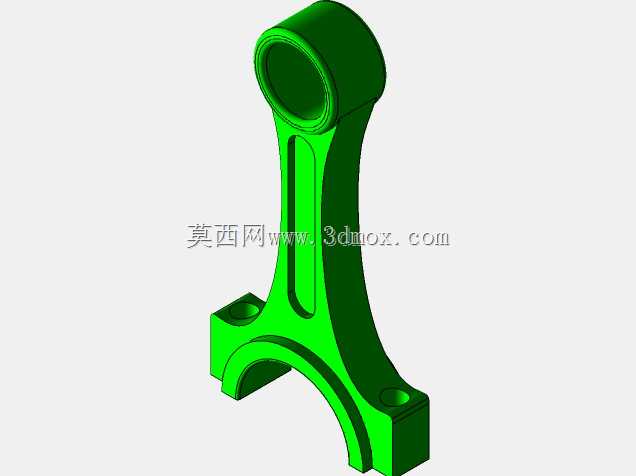

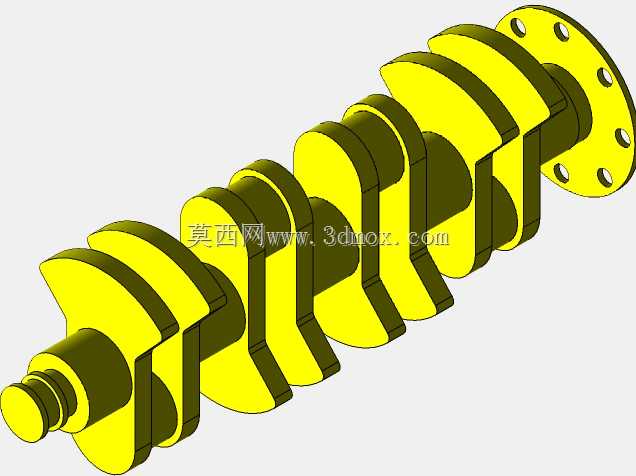

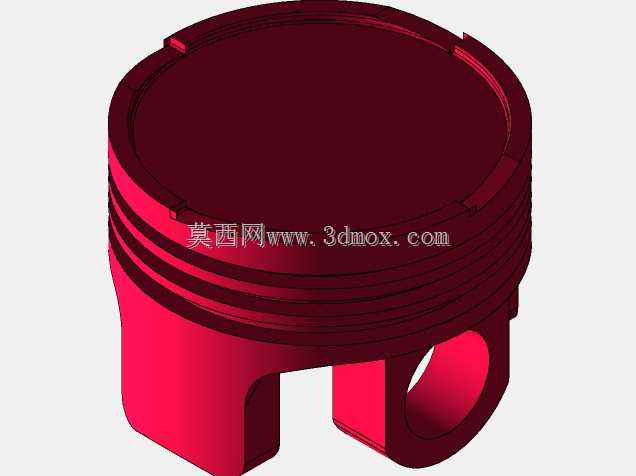

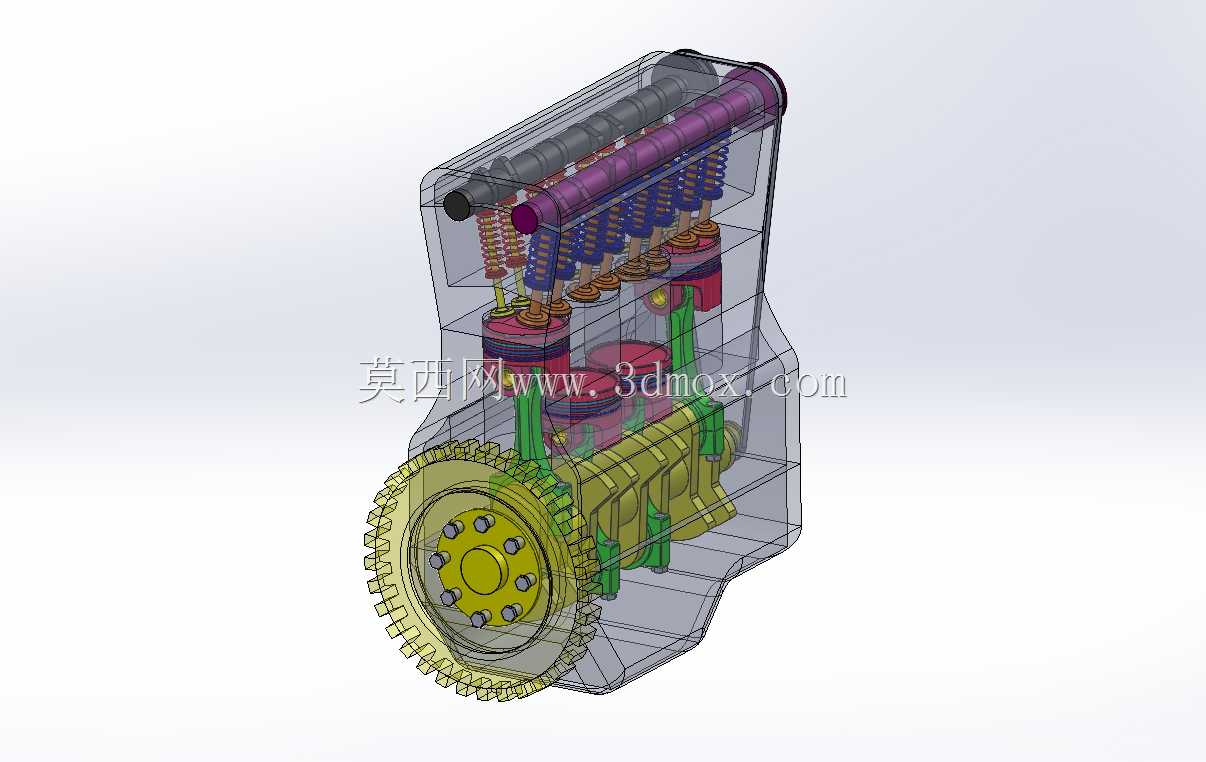

该模型还原的是适配三菱蓝瑟车型的直列四缸往复式内燃发动机，这类动力单元目前仍广泛应用于紧凑型家用乘用车、入门级改装赛车以及小型非道路作业机械的动力配套场景，作为整车的动力输出核心，其需要在宽转速区间内稳定输出扭矩，同时兼顾燃油经济性与运转平顺性，满足日常通勤、轻度越野以及场地竞速等不同工况的使用需求。从结构设计来看，模型采用半透明壳体的展示形式，可清晰呈现内部各系统的装配关系：下部为集成式曲轴箱结构，曲轴输出端集成大直径传动齿轮，可对接飞轮与离合器总成，将活塞往复运动转化的旋转扭矩向外传递，齿轮端的安装止口与定位孔严格按照原厂装机尺寸设计，可直接匹配对应车型的变速箱输入轴同轴度要求，安装边界预留了启动马达、机油泵附件的装配空间，不会与周边车架、悬置结构产生干涉。中部的曲柄连杆机构采用直列四缸等间距布置，相邻缸做功行程错开180度曲轴转角，可有效抵消二阶往复惯性力，降低整机运转振动，活塞裙部、连杆轴瓦的配合间隙按照量产机型的公差带设计，可直观展现往复运动的行程轨迹。上部配气机构采用单顶置凸轮轴布局，凸轮轴通过挺柱直接驱动进排气门，结构紧凑传动效率高，凸轮轴的凸轮型线经过优化，可在不同转速下匹配最佳的进排气门开启重叠角，保证充气效率，进排气歧管的接口位置与尺寸完全对应原厂机舱布局，可直接对接原车进气系统与排气前段管路。整个模型的各部件装配关系完全遵循量产发动机的工艺要求，缸体、缸盖、油底壳的结合面均设置了密封结构对应的安装位置，冷却水道、润滑油道的走向在透明壳体上也做了对应呈现，可清晰看到润滑油从主油道分配到各曲轴轴颈、凸轮轴轴颈的路径，冷却水道环绕各气缸周向布置，可保证各缸工作温度均匀。对于结构设计从业者而言，该模型可直观理解乘用车内燃发动机的整体布局逻辑，掌握动力总成与周边部件的安装匹配要点，在做整车总布置设计、发动机改装适配时，可参考其安装边界尺寸、动力输出接口参数，避免出现装配干涉、传动匹配不当的问题；对于三维建模学习者来说，可参考其从整体骨架到分部件建模、再到总装配合的设计思路，掌握复杂动力总成的层级化建模方法，理解各功能部件之间的运动配合逻辑，避免建模过程中出现部件干涉、运动行程不足的问题。
