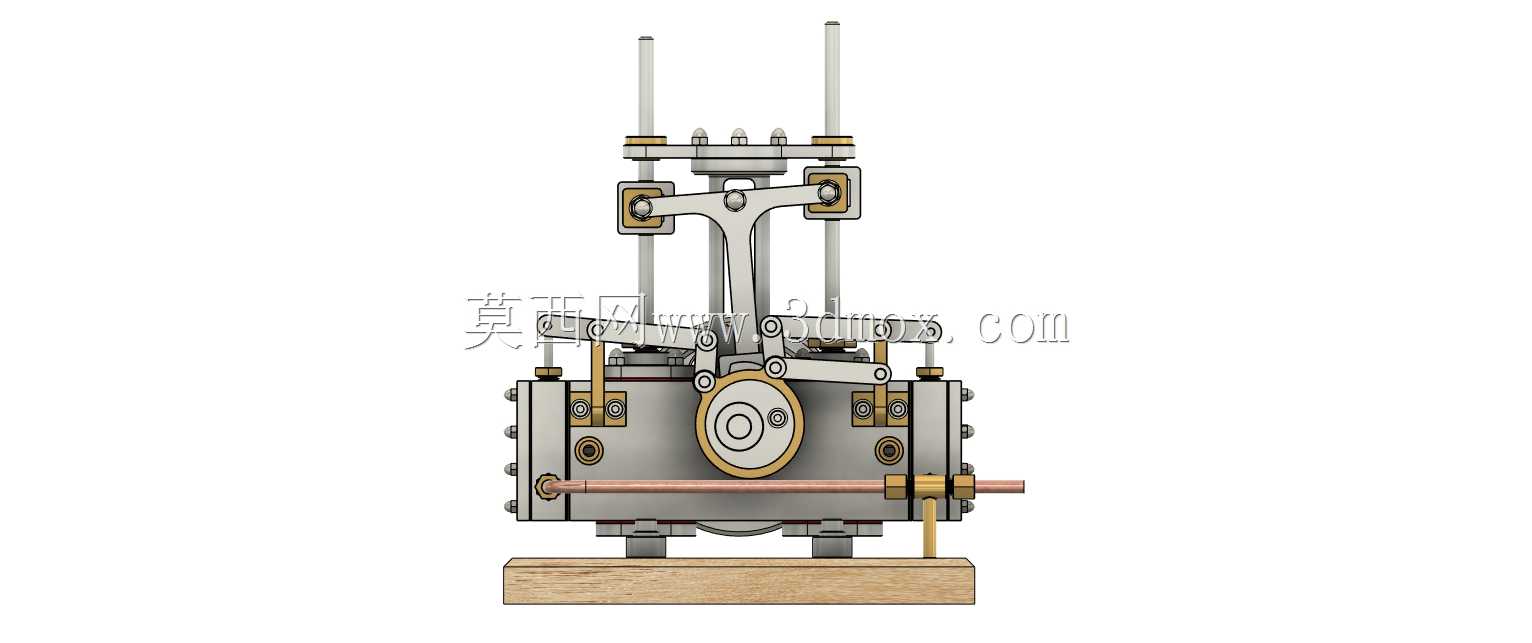

立式双缸伯奈斯蒸汽机结构展示

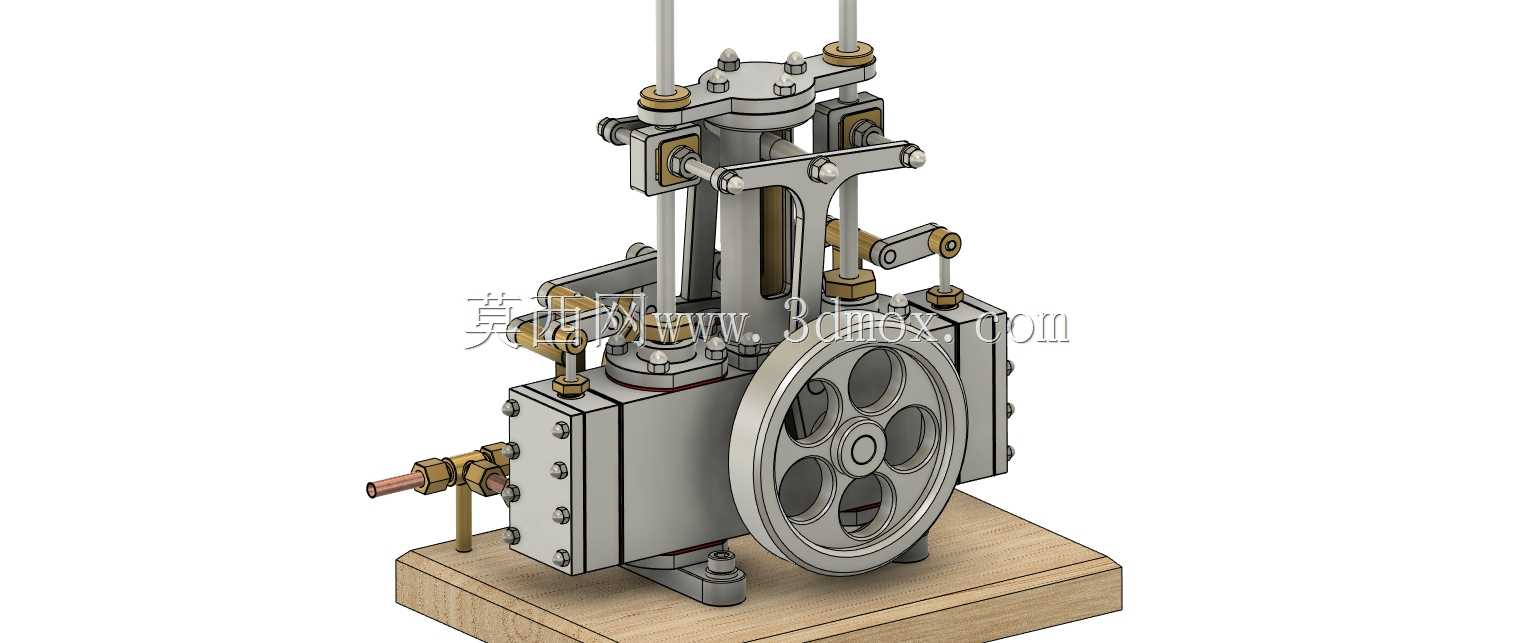

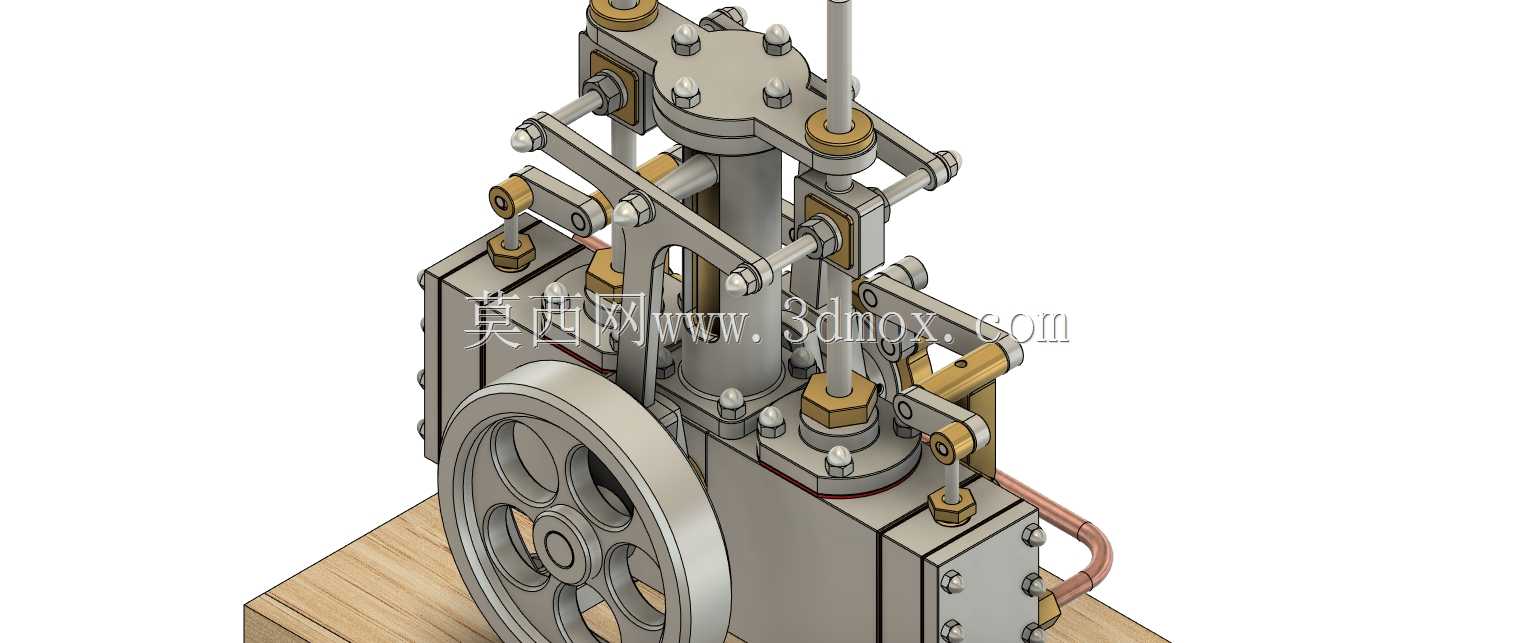

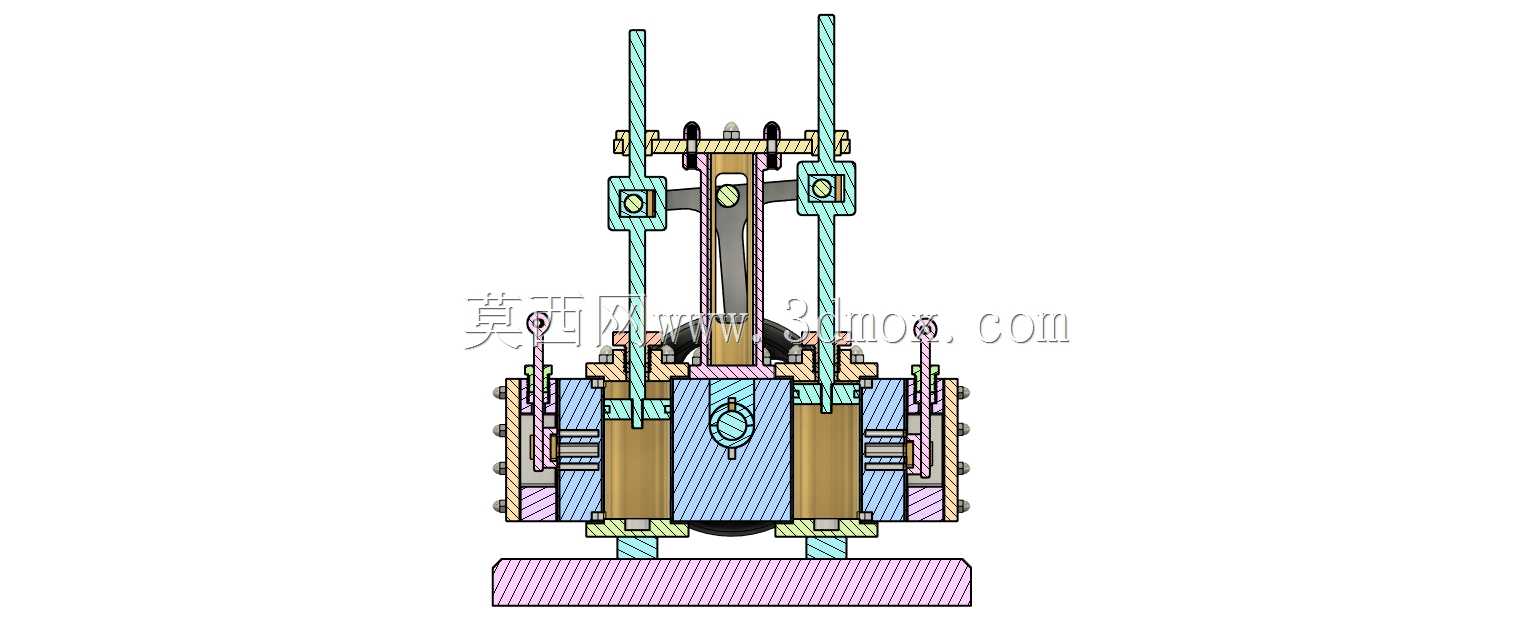

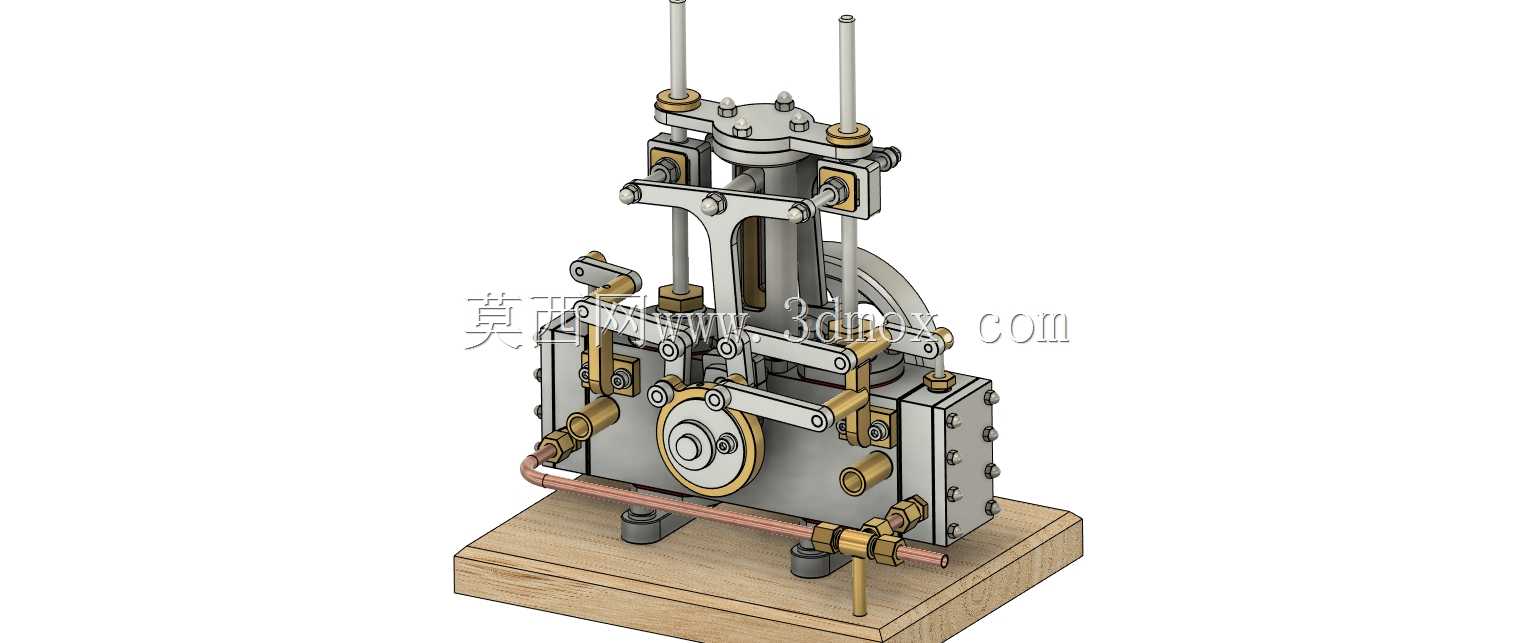

这款伯奈斯蒸汽机属于立式双缸往复式蒸汽动力装置，整体采用立式布局，核心做功单元为垂直布置的双活塞缸体，缸体上方设置配气阀组与滑阀传动机构，通过曲轴连杆结构将活塞的直线往复运动转化为飞轮的旋转扭矩输出，可作为小型动力输出源适配教学演示、复古动力装置复刻、小型工艺设备动力输入等场景。从结构设计逻辑来看，整机采用集成式阀箱布局，将进汽管路、排汽通道与配气滑阀整合在缸体侧方的集成阀块内，减少了外接管路的连接节点，降低了蒸汽泄漏的风险，同时进汽管路采用紫铜材质弯折成型，兼顾密封性能与抗振能力，适配蒸汽介质的高温工作环境。安装层面，整机底部设置木质安装基座，基座上预留四个设备固定点位，对应设备底部的四个支撑脚，安装时需保证基座平面度公差不超过0.1mm/m，避免缸体与曲轴安装座出现应力变形，影响活塞运行的同轴度；整机横向安装边界不超过220mm，纵向深度不超过180mm，不含顶部操纵杆的整体高度约260mm，属于小型台式动力装置，无需额外搭建大型安装基础。功能特性上，双缸错相位配气的设计可保证曲轴在整周旋转过程中始终有至少一个缸体处于做功冲程，避免了单缸蒸汽机的死点问题，输出扭矩的连续性远优于同缸径单缸结构，飞轮采用辐板式结构，安装在曲轴侧端，通过自身转动惯量平滑活塞做功带来的转速波动，保证输出转速的稳定性。配气机构采用滑阀式配气，通过偏心轮带动滑阀杆上下往复运动，精准控制进汽、排汽的时序，可通过调整偏心轮的相位角调整配汽提前角，适配不同进汽压力下的工作需求。从建模细节来看，所有运动副均按照实际装配间隙设置，活塞与缸体的配合间隙、连杆与曲轴销的转动间隙、滑阀与阀腔的配合间隙均符合小型蒸汽机的实际加工公差要求，缸体外部的紧固螺栓、管路接头、操纵手柄等细节均按照实物比例还原，可直接用于结构原理演示、装配工艺模拟，也可作为复古动力设备的结构设计参考，帮助设计人员理解立式往复蒸汽机的配气逻辑、传动路径与安装布局要点。
