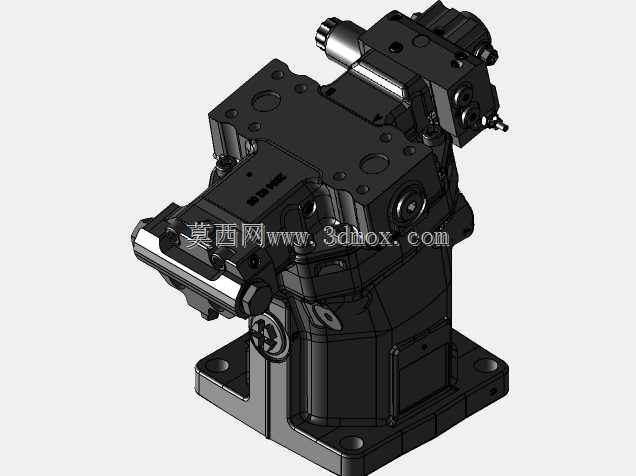

静液压传动可变排量动力驱动系统结构

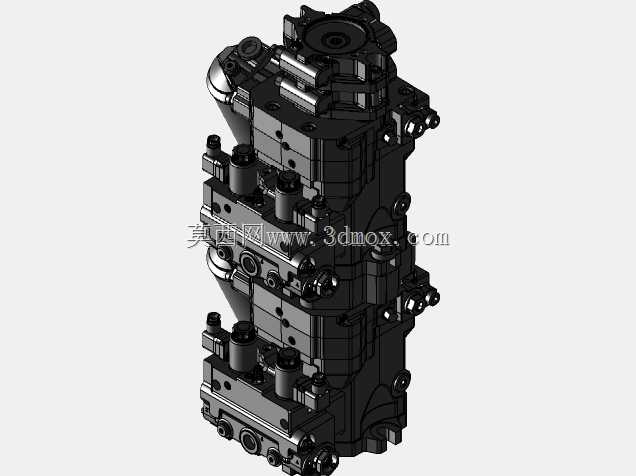

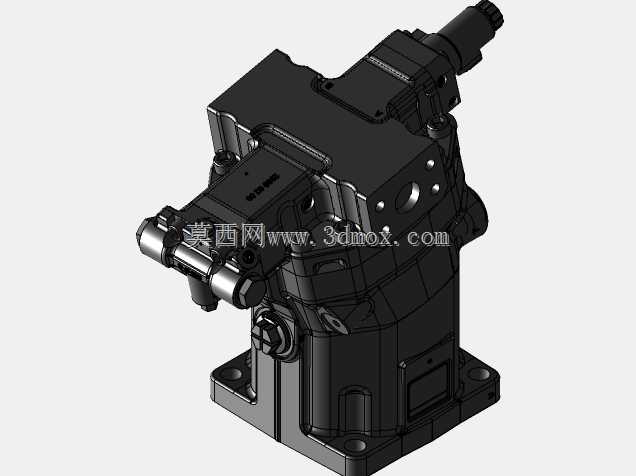

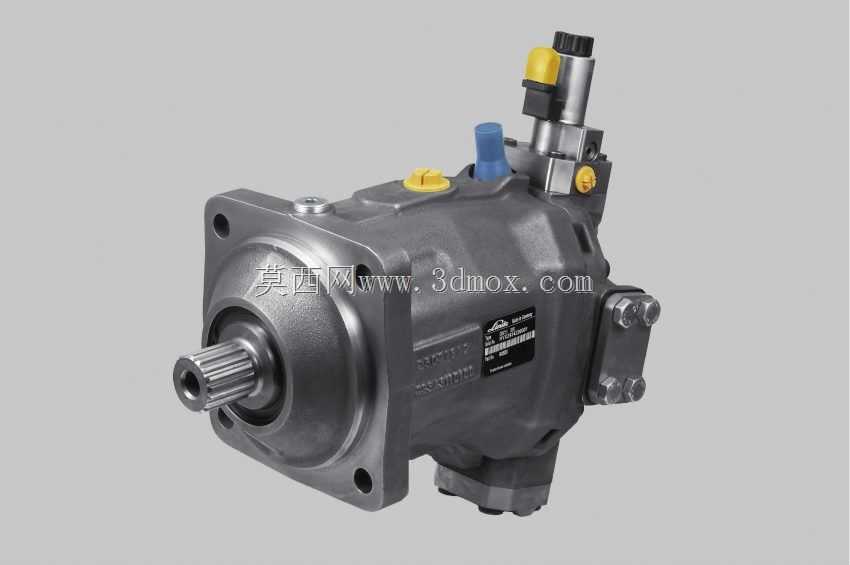

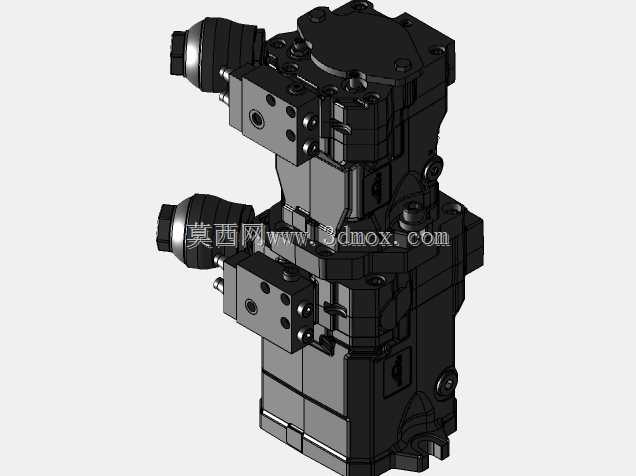

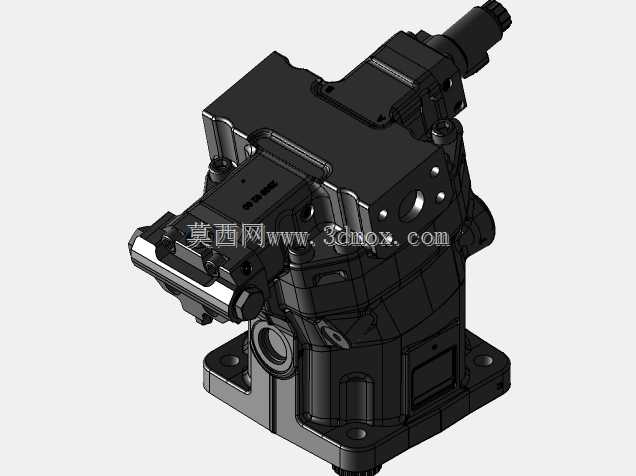

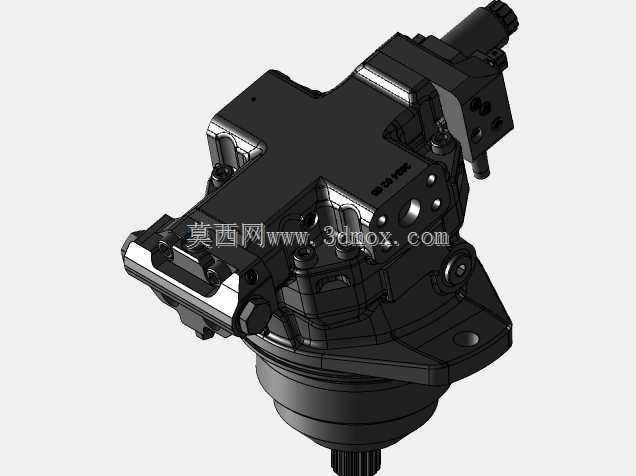

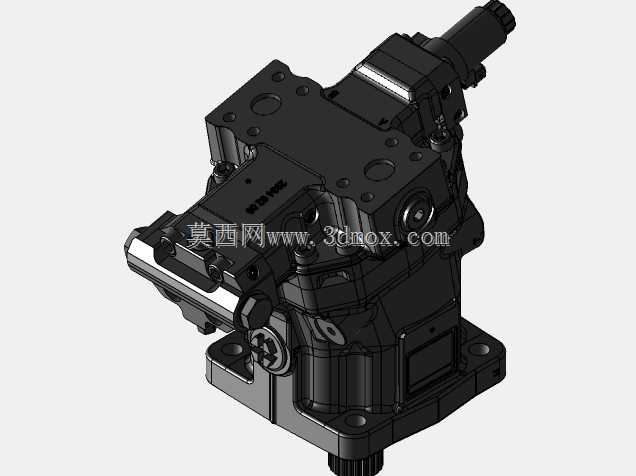

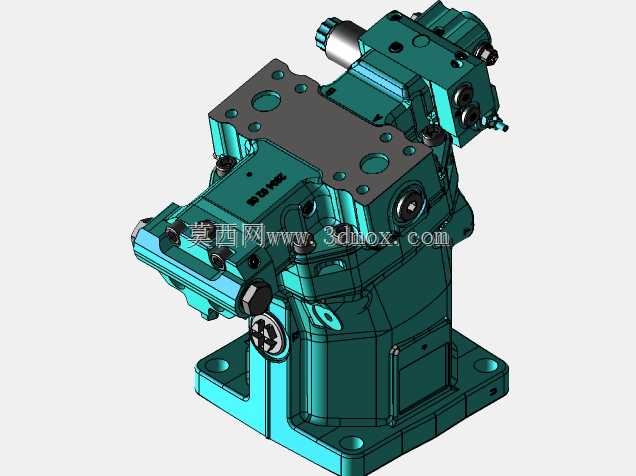

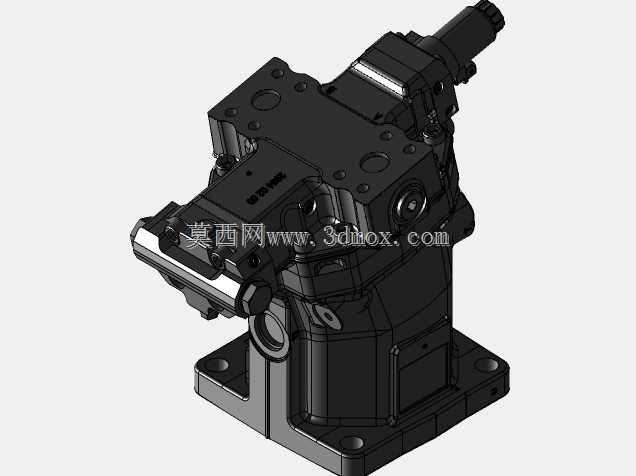

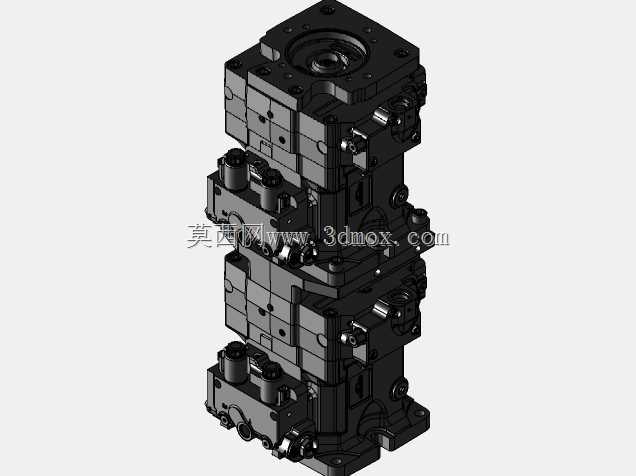

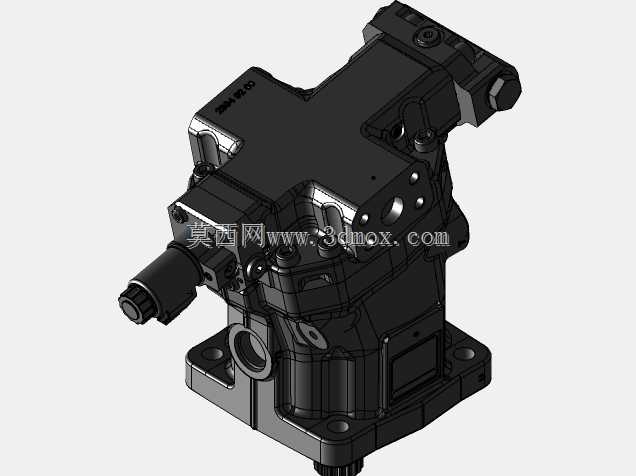

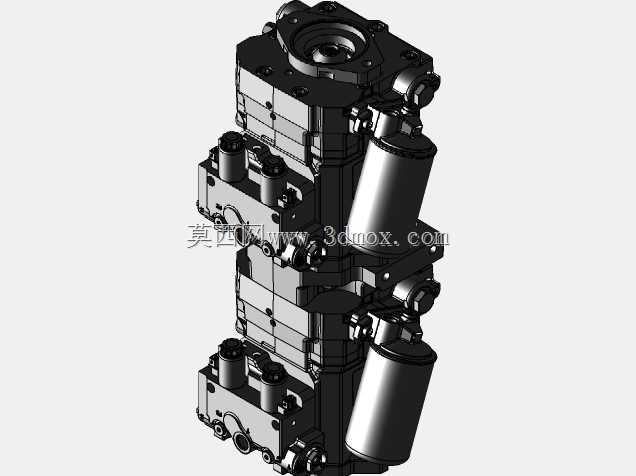

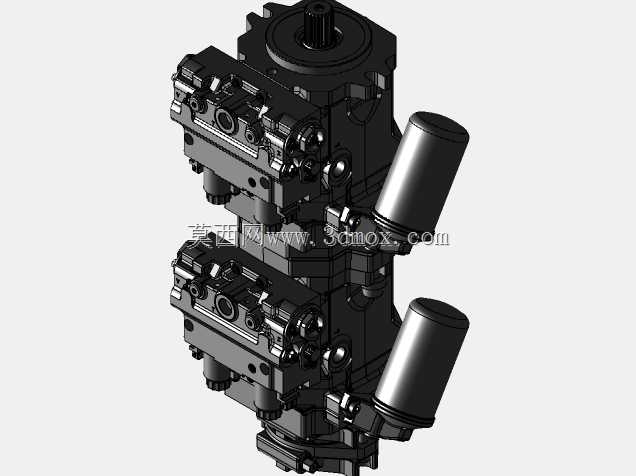

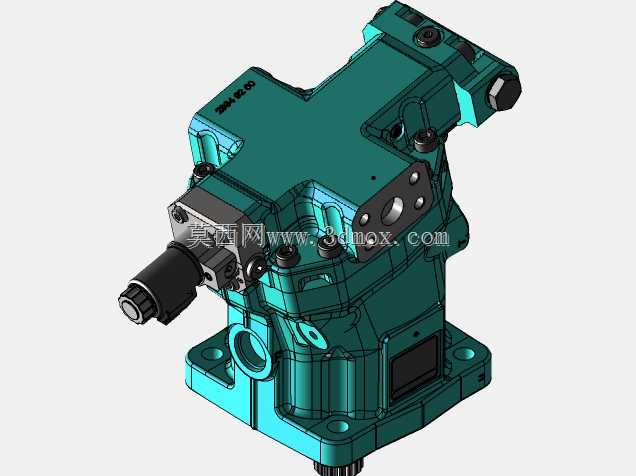

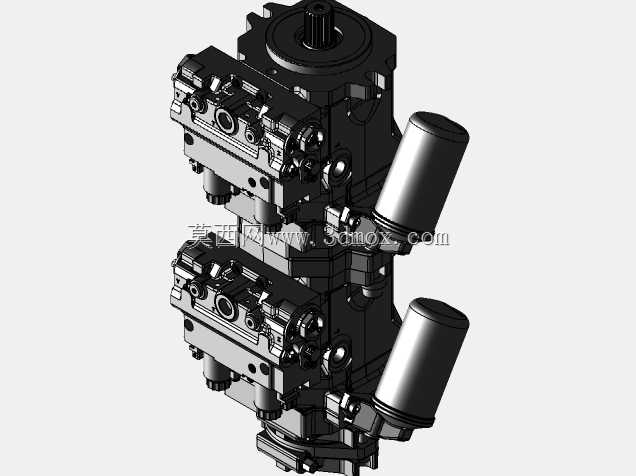

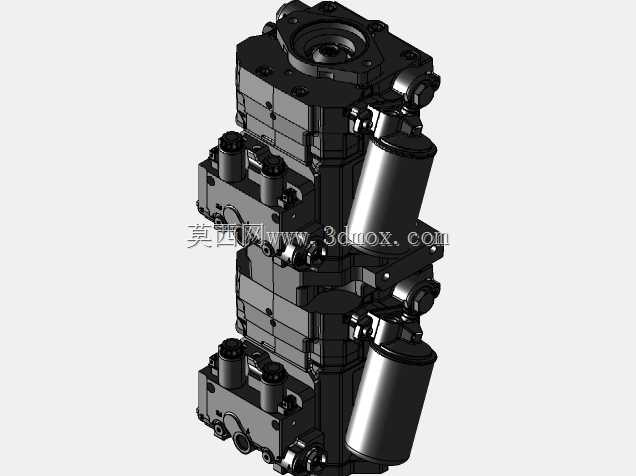

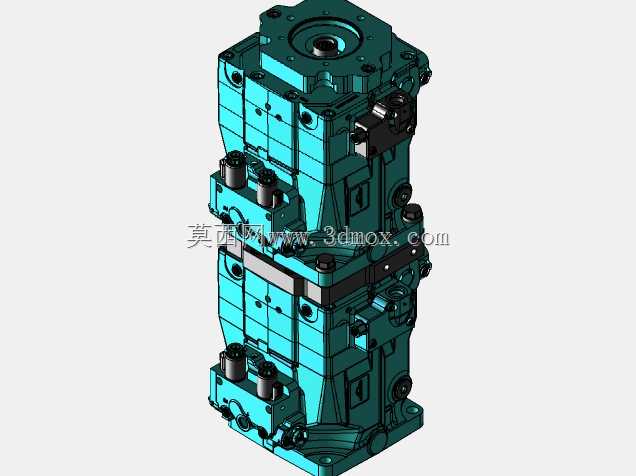

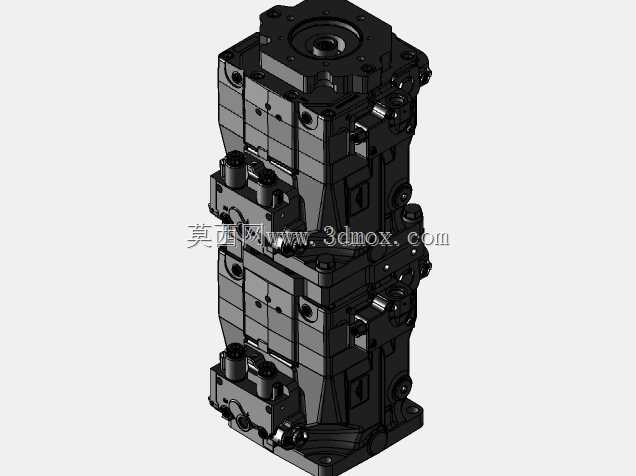

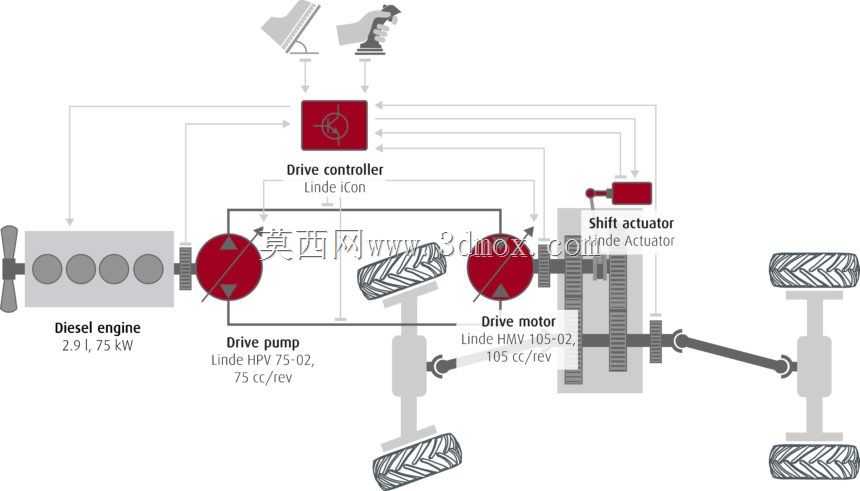

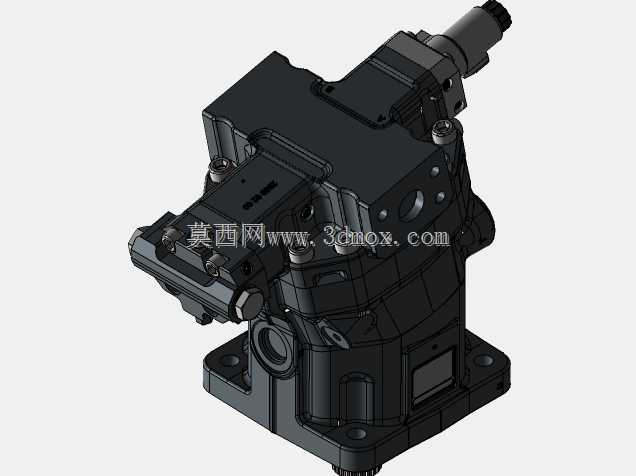

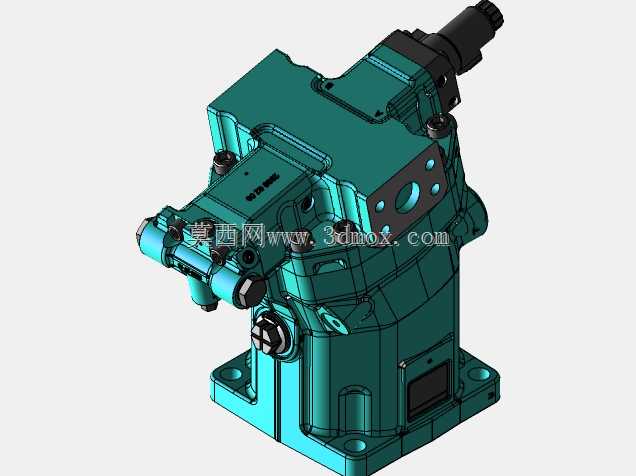

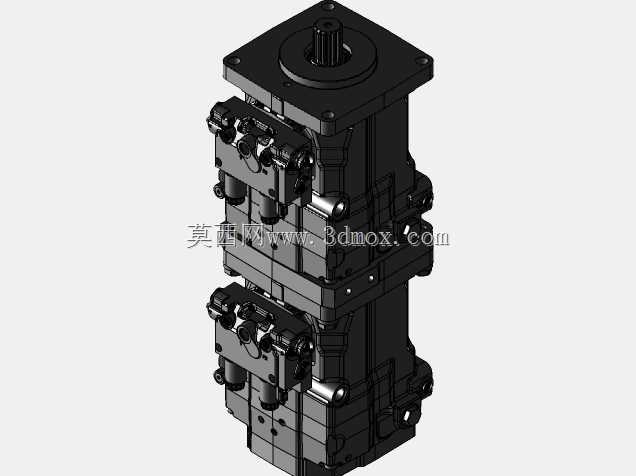

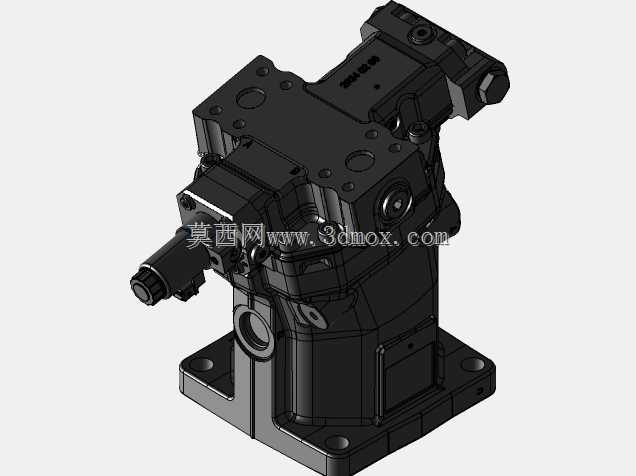

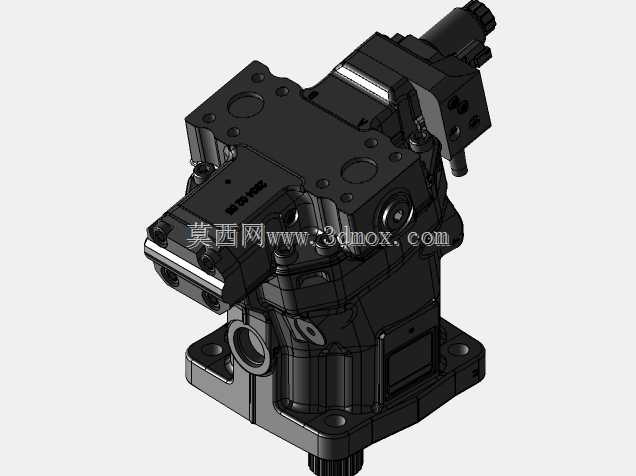

这套静液压驱动结构核心围绕可变排量液压元件搭建，主要适配非道路移动机械的动力传输场景，在中小吨位装载机、农用拖拉机、场内转运卡车这类需要频繁变速、低速大扭矩输出的设备上应用广泛。不同于传统机械传动需要多档位齿轮组匹配转速扭矩，这套结构通过液压泵与液压马达的排量闭环调节，就能实现行走速度与输出扭矩的无级匹配，省去了频繁踩离合切换档位的操作，驾驶员在复杂作业工况下可以把更多注意力放在作业动作本身，不用频繁分心调整传动档位。从结构布局来看，整套系统把柴油发动机的动力输出端直连驱动泵，泵体采用斜盘式轴向柱塞结构，通过斜盘倾角的变化调整输出流量，也就是改变排量参数，和驱动马达形成闭式液压回路，回路里集成的补油泵会持续补充内泄的液压油，同时带走元件工作产生的热量，避免闭式回路长时间工作出现油温过高的问题。驱动控制器会实时采集油门开度、马达输出转速、换挡执行机构的位置信号，动态调整泵的斜盘角度与马达的斜盘角度，在车辆需要大牵引力作业时，把马达调整到大排量低转速工况，输出足够的轮边扭矩；在公路转场行驶时，把泵调整到最大排量、马达调整到小排量工况，实现较高的行驶速度，兼顾作业效率与转场速度。换挡执行机构布置在马达输出端与驱动桥之间，负责切换高低速档位的机械锁止，和液压调节形成配合，进一步拓宽传动系统的调速范围，避免液压元件长期在极限排量区间工作，延长元件使用寿命。安装层面，整套动力单元采用模块化布局，发动机与泵的连接采用标准SAE法兰接口，马达与驱动桥的连接采用花键轴配合防尘密封结构，各个液压阀块都集成在泵与马达的端盖上，减少了外部管路的连接点，降低了液压油渗漏的概率，整体安装边界可以根据不同车型的车架宽度调整固定支架的位置，不需要对车架主体结构做大规模改动就能完成适配。设计过程中重点考虑了作业工况下的冲击载荷问题，在泵与马达的控制油路上设置了缓冲阀组，当车轮遇到突发冲击载荷时，缓冲阀会短时开启溢流，避免液压回路出现压力尖峰损坏柱塞、配流盘等精密元件，同时驱动控制器里设置了扭矩限制逻辑，当输出扭矩超过设计阈值时，会自动小幅降低泵的排量，避免发动机出现憋熄火的问题。整套结构的散热回路和车辆的整车散热系统集成在一起，不需要单独设置独立的散热油箱，进一步压缩了整套系统的安装空间，对于整车布置空间紧张的小型农用机械、场内作业车辆来说，这种集成化设计能有效降低整车布置难度，减少设计阶段的装配干涉问题。
