贝利液压驱动执行缸结构设计

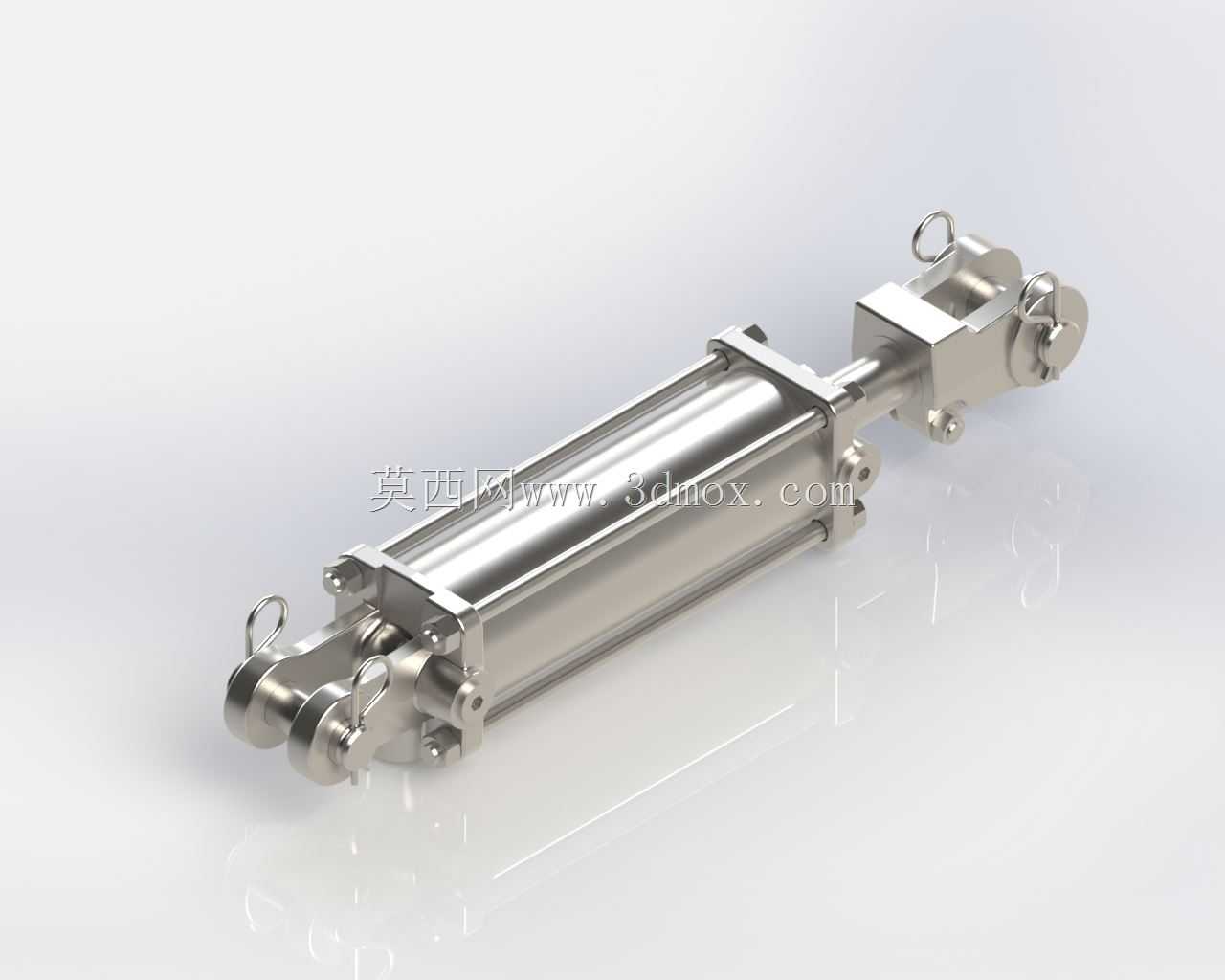

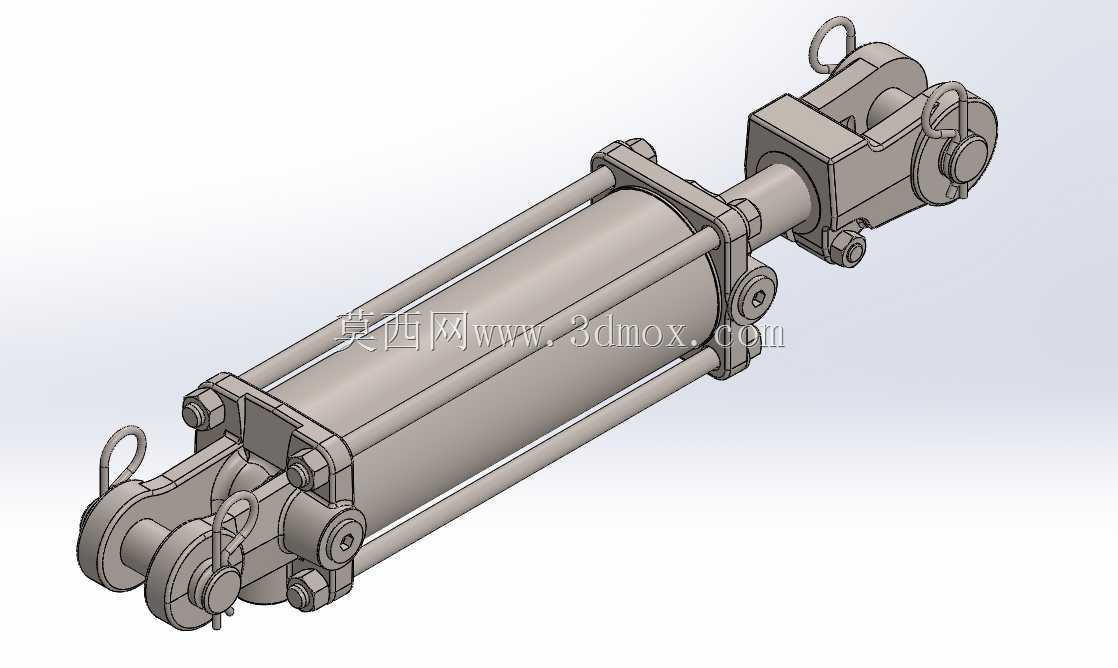

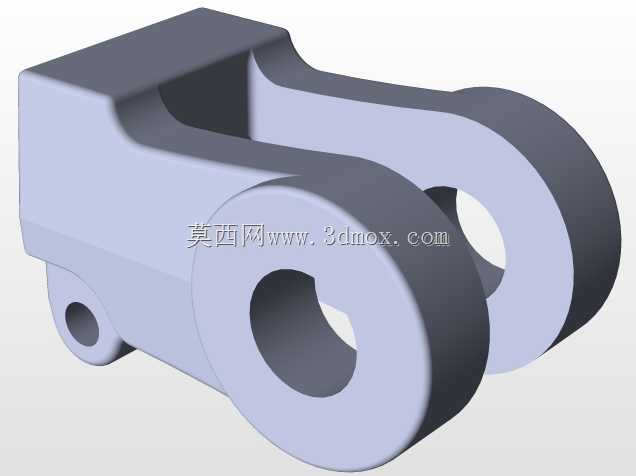

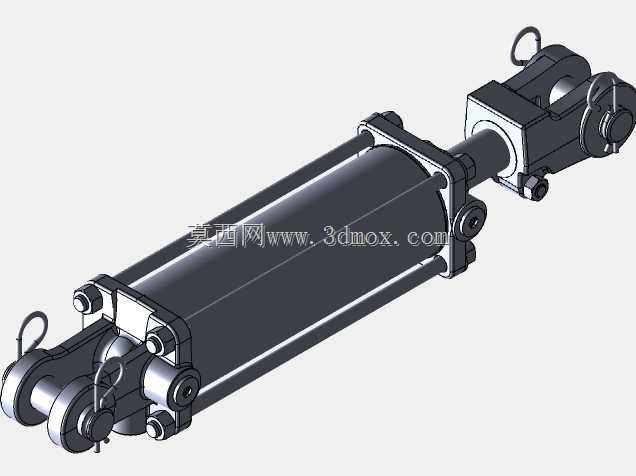

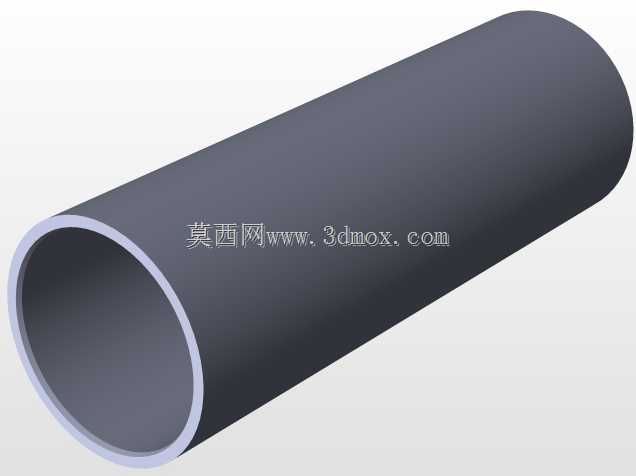

这款双耳环铰接式流体驱动执行元件，主要应用在需要直线往复推拉动作的工业传动场景中，比如工程机械的工作装置姿态调整、自动化产线的工件推压定位、水利设施闸门的启闭驱动这类工况，能将流体压力能稳定转换为机械直线运动的机械能。从结构设计来看，两端采用带吊环的铰接安装形式，安装端预留了标准销轴穿装空间，可适配不同安装基座的铰接需求，安装时能补偿一定范围内的安装角度偏差，避免缸体承受额外径向弯矩，延长元件使用寿命。缸筒部分采用多层密封结构设计，活塞与缸筒内壁的配合间隙经过精准控制，既保证运动过程中无卡滞，又能将内泄漏控制在极低水平，端盖处的防尘圈、密封圈组合结构，可阻挡外界粉尘、水汽进入缸体内部，适配多粉尘、高湿度的复杂作业环境。活塞杆表面做了硬化处理，耐磨性能优异，长期往复运动也不会出现过度磨损导致的密封失效问题。从安装边界来看，元件的整体长度在完全缩回状态下可适配紧凑安装空间，伸出行程覆盖常规中短距离直线驱动需求，两端铰接点的中心距在设计时预留了足够的运动余量，不会出现行程极限位置的结构干涉。设计过程中优先考虑了元件的受力合理性，缸体壁厚经过强度校核，可承受额定工作压力下的周向拉应力，两端连接耳的结构做了圆角过渡处理，避免应力集中导致的连接部位断裂失效。进出油口的位置设置在缸体侧端，管路连接时不会干涉活塞杆的运动轨迹，也方便现场布管操作。这类执行元件相比电动推杆，在重载、高频往复动作的场景下稳定性更强，过载保护也更容易实现，配合对应的流体控制阀组，可轻松实现推力、运动速度的无级调节，满足不同工况下的动作参数需求。在三维建模过程中，所有配合面的尺寸公差、形位公差都按照行业通用标准做了标注，结构工程师拿到模型后可直接用于设备整体装配校核，也可根据实际使用场景调整行程、缸径参数做衍生设计，不需要从零开始搭建基础结构，能大幅缩短前期设计周期。
