卡米萨铰接式液压油缸结构设计

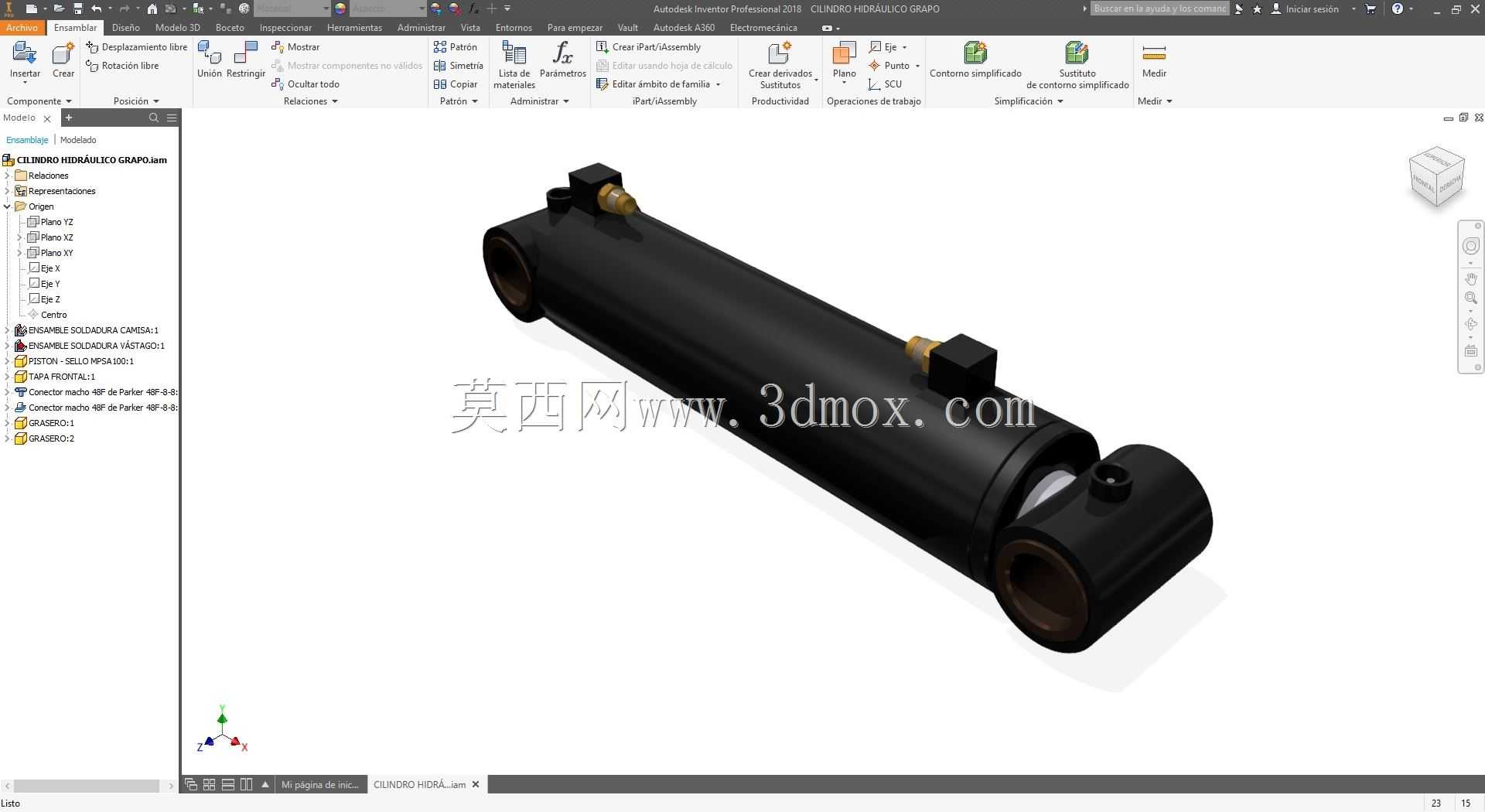

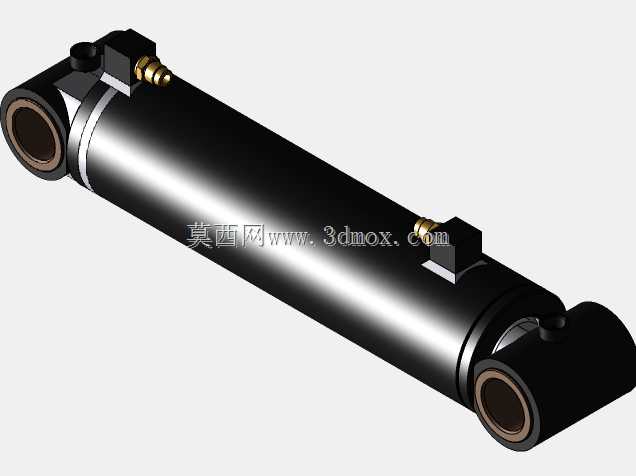

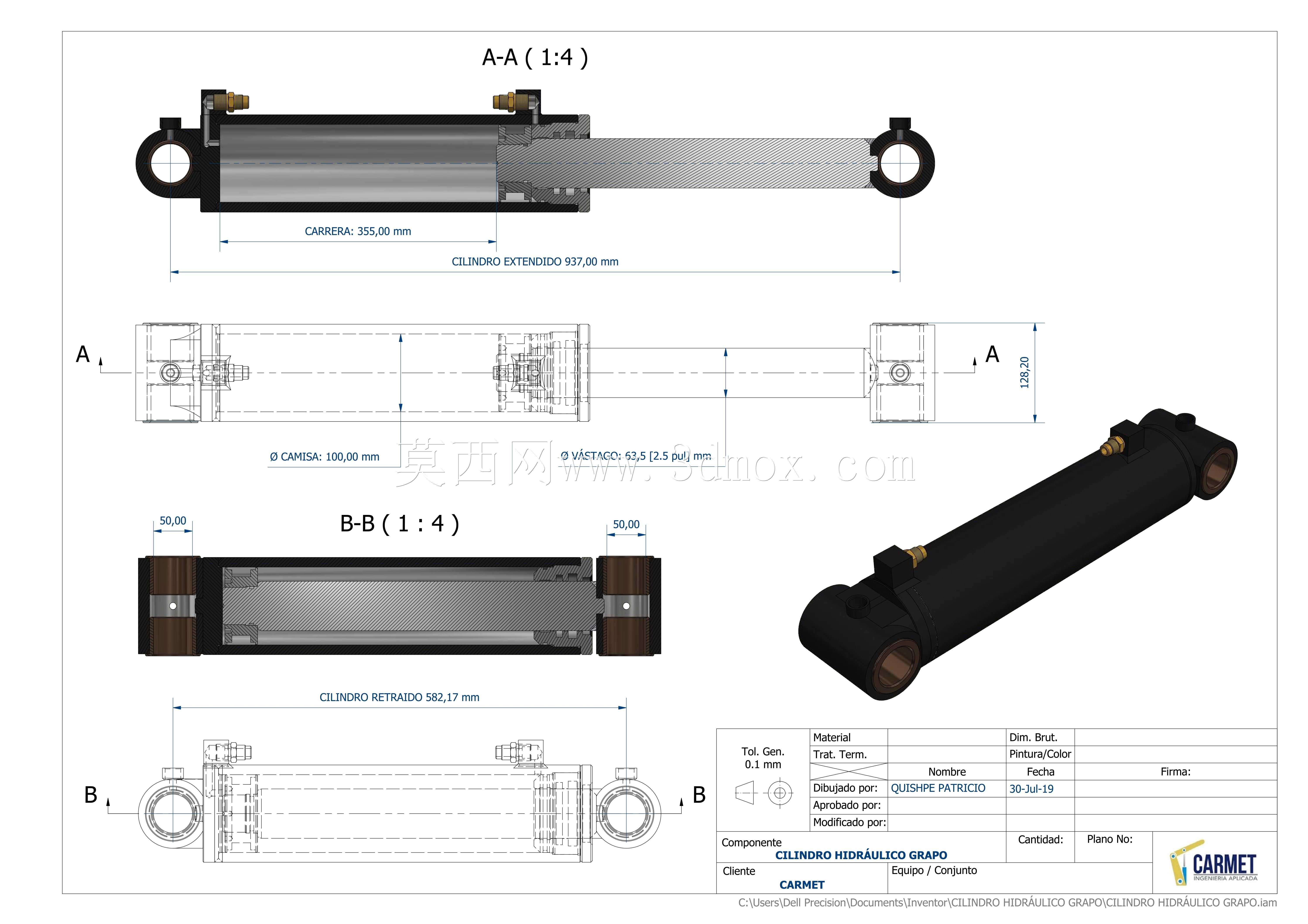

在工程机械属具、小型起重设备、农用机具的液压执行回路里，这类双耳环铰接安装的液压油缸是非常常见的直线执行部件，区别于法兰安装、脚座安装的油缸，铰接式结构可以抵消安装面的角度偏差，在工作过程中允许小幅摆动，适配负载运动轨迹存在圆弧分量的工况，比如装载机的铲斗翻转、小型吊机的臂架变幅、叉车属具的夹持动作，都能看到这类结构的应用。这款油缸的缸径对应2.5英寸规格，行程为400毫米，杆端和缸底都采用了通孔铰接结构，安装时通过销轴与设备的铰接座连接，不需要额外加工高精度的安装基准面，对现场安装的容错率更高，也能在负载受侧向力时通过小幅摆动避免活塞杆承受额外的径向弯矩，减少杆密封的偏磨风险，延长密封件的使用寿命。从结构设计来看，缸筒采用无缝钢管加工，两端分别与缸底、导向套采用螺纹+密封的连接形式，相比焊接式缸筒，这种结构后期维护拆解更方便，更换密封件不需要破坏缸体结构；油口设置在缸筒侧面的两个方块接头上，采用标准管螺纹连接，适配常规的液压油管接头，安装管路时不需要额外做转换接头；活塞杆表面做了硬化处理，降低砂石刮擦带来的表面损伤概率，外露的活塞杆部分没有多余的凸起结构，避免作业过程中杂物勾挂损坏防尘圈。在实际选型应用时，需要注意两端铰接点的中心距在全缩状态下的安装尺寸，避免油缸完全收回时与设备结构发生干涉，同时全伸状态下的铰接点间距也要匹配机构的最大运动行程，防止油缸伸到极限位置时机构还未到达限位，造成油缸过载损坏。另外这类油缸的工作压力通常匹配中低压液压系统，在选型时要核对系统溢流阀的设定压力，避免超压使用造成缸筒变形或者密封击穿。建模过程中对密封槽的尺寸、铰接孔的公差配合、油口的螺纹深度都做了还原，能够直接用于液压系统的布局干涉检查、机构运动仿真，也可以作为同规格油缸选型时的尺寸参考，核对安装边界是否符合设备的设计要求，避免选型时出现安装尺寸不匹配的问题。
