小型制冷系统用全封闭活塞式压缩机结构

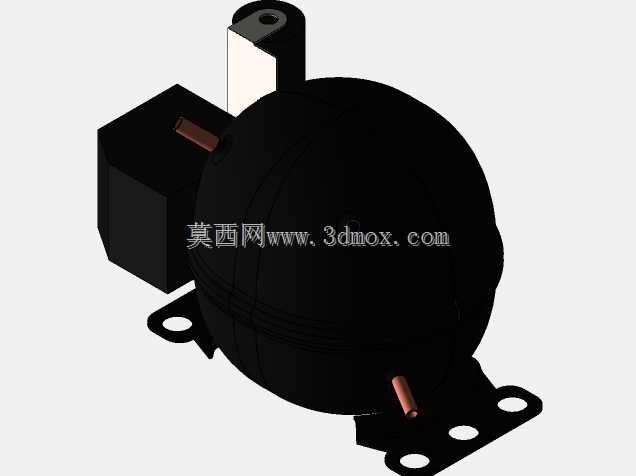

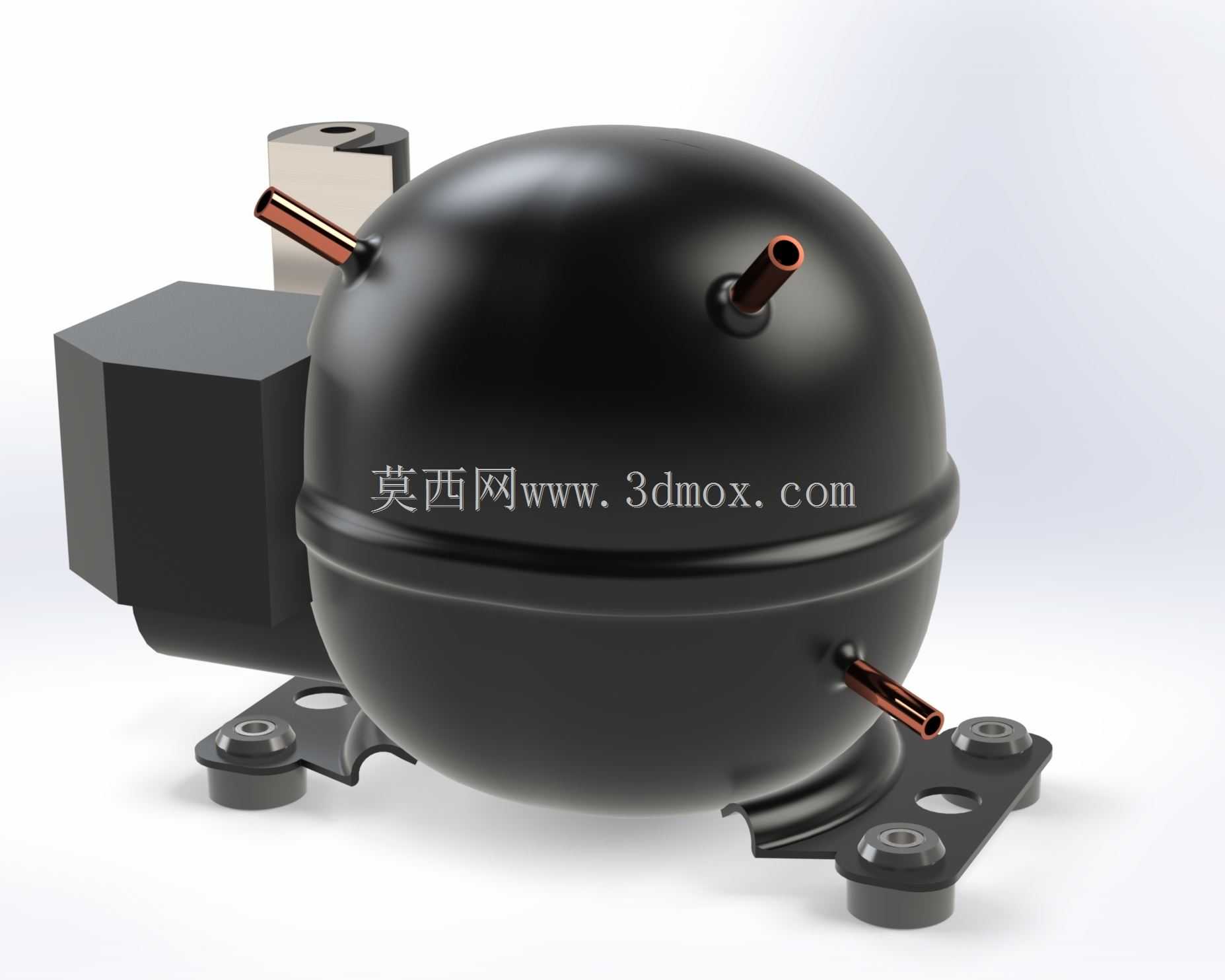

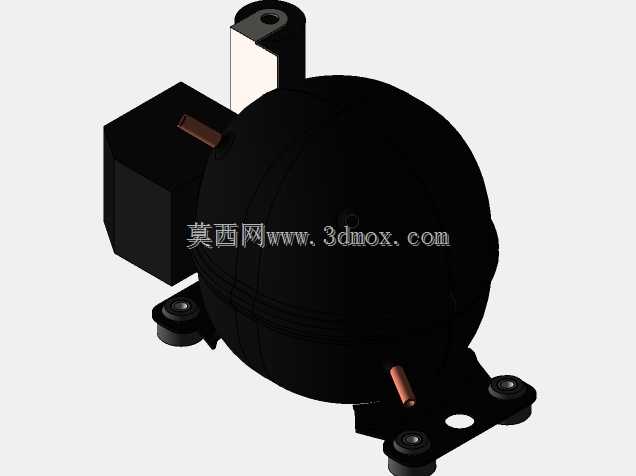

这款全封闭活塞式压缩机主要面向小型制冷场景适配，常见于家用冰箱、商用冷柜、小型除湿机、冷饮机这类容积不大的制冷设备中，核心作用是完成制冷回路里的冷媒压缩工序，把蒸发器端输出的低温低压气态冷媒压缩成高温高压状态，为整个制冷循环提供动力源，推动冷媒在管路中完成冷凝、节流、蒸发的完整相变过程，实现热量从低温区域向高温区域的转移。从结构设计来看，整体采用卧式椭球形壳体设计，将电机组件、压缩缸体、曲轴连杆机构全部密封在钢制壳体内，这种结构一方面可以大幅降低运行过程中的冷媒泄漏风险，另一方面壳体本身可以作为储液、消音的腔体，缓冲压缩过程产生的气流脉动，降低运行噪音。壳体侧面伸出的三根铜质管路分别对应吸气口、排气口与工艺口，其中管径稍粗的为吸气口，负责引入蒸发器回来的低温低压冷媒，管径较细的为排气口，负责将压缩后的高压冷媒输送至冷凝器，剩余的工艺口主要用于生产过程中的冷媒灌注、真空抽气工序，安装时需做密封封堵。底部的冲压成型安装支架带有三个带橡胶减震垫的固定脚，安装孔位的间距、孔径都做了标准化适配，安装时需要保证设备水平放置，减震垫的压缩量控制在合理区间，避免运行时的振动传递到柜体结构产生共振噪音。设计过程中，壳体的壁厚经过耐压校核，能够承受冷媒压缩过程中的最高工作压力，内部的电机与压缩缸体采用同轴布局，减少传动环节的功率损耗，吸排气口的位置设置避开了安装支架的干涉区域，方便外接管路的排布与焊接操作。实际选型适配时，需要匹配对应制冷量的蒸发器、冷凝器，同时根据使用的冷媒类型确认压缩机的密封件、润滑油的兼容性，安装边界上要预留足够的散热空间，壳体与周边柜体结构的间隙不能过小，避免影响壳体表面的自然散热，外接管路的弯折半径不能过小，防止铜管路出现弯折死堵影响冷媒流通。
