便携式逆变弧焊机结构外观设计

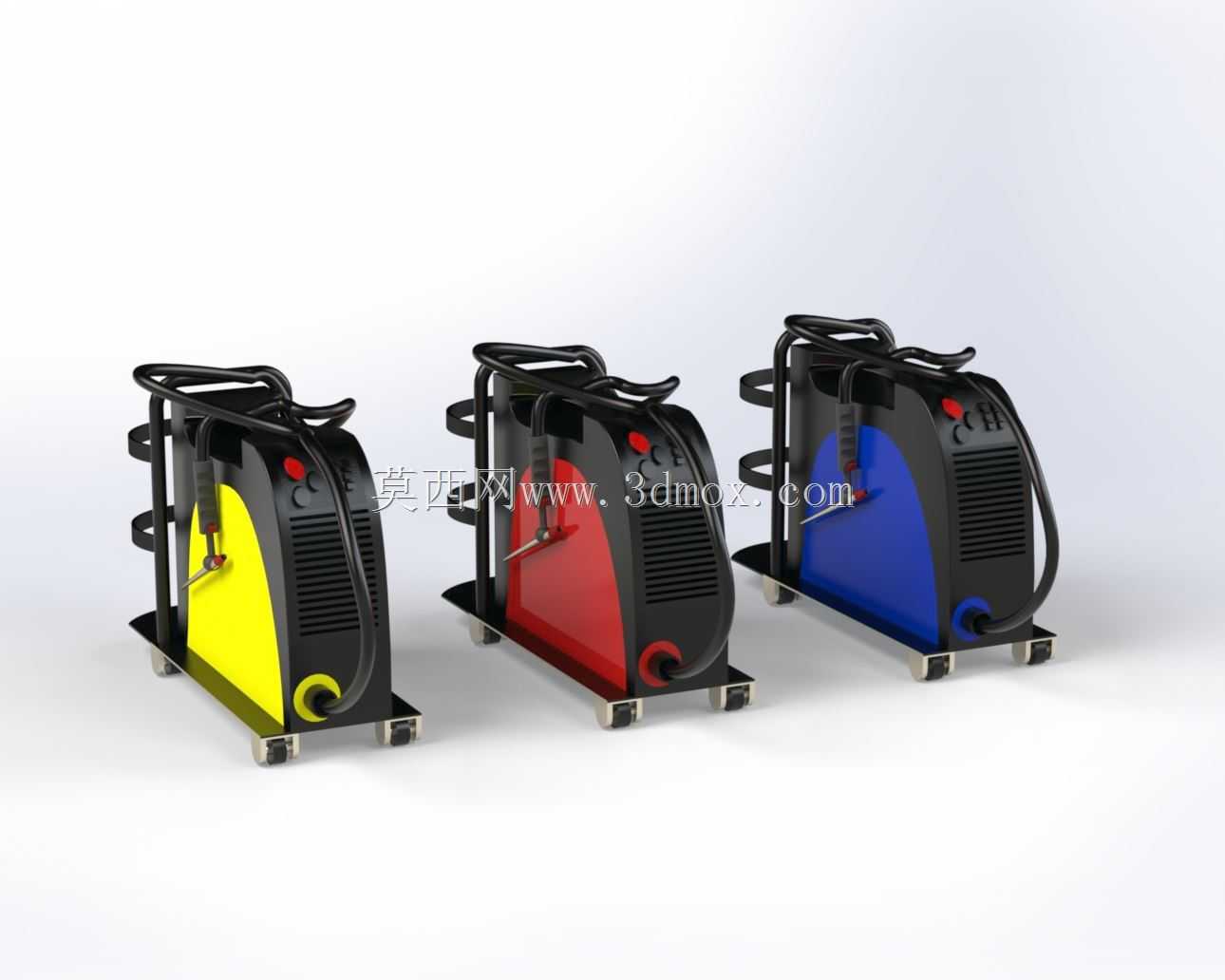

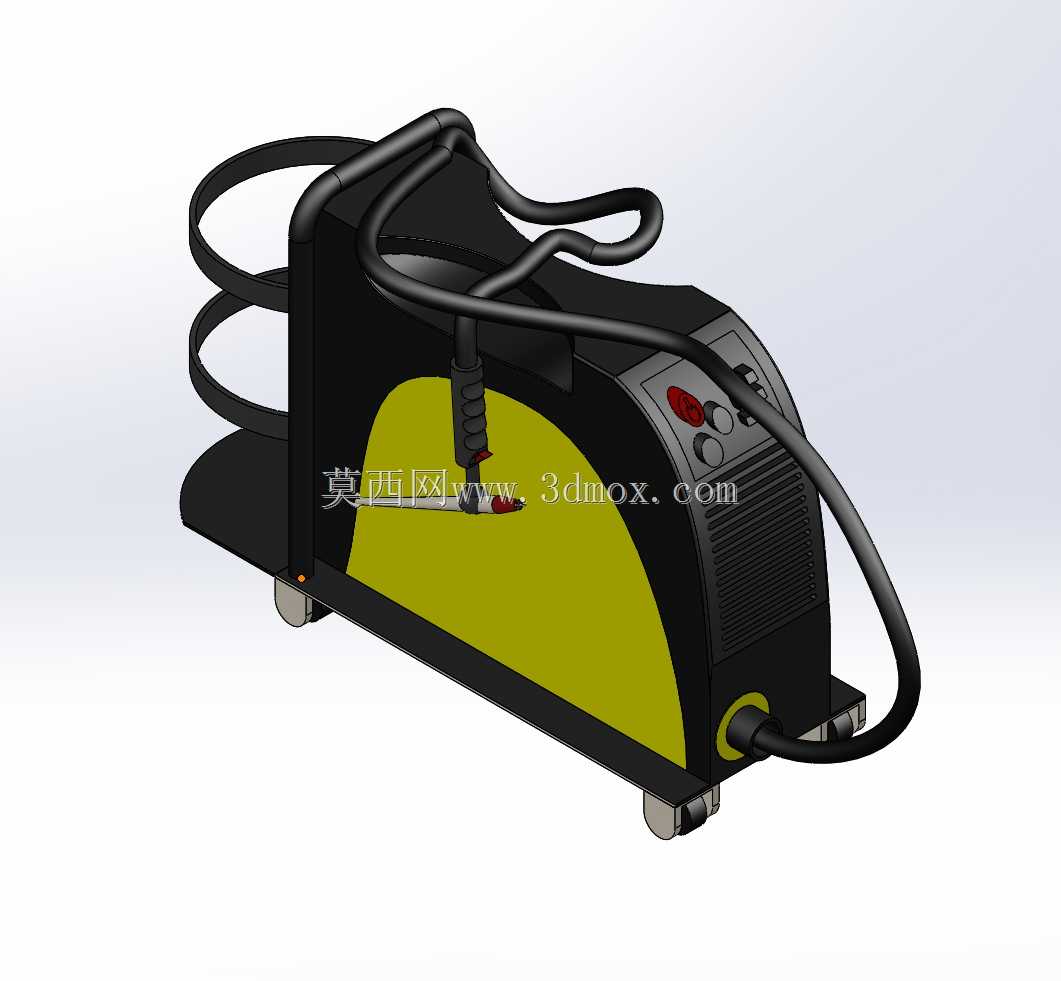

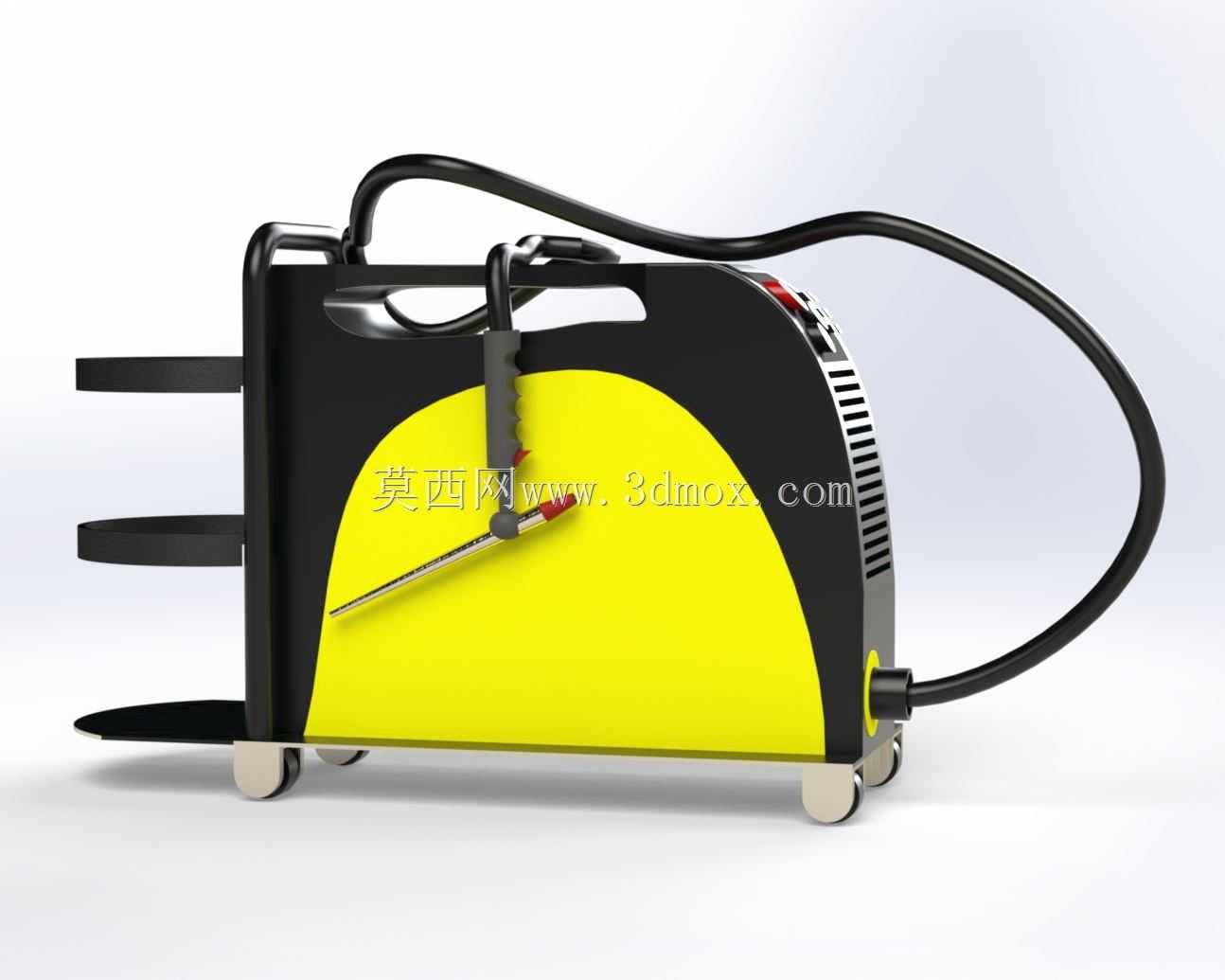

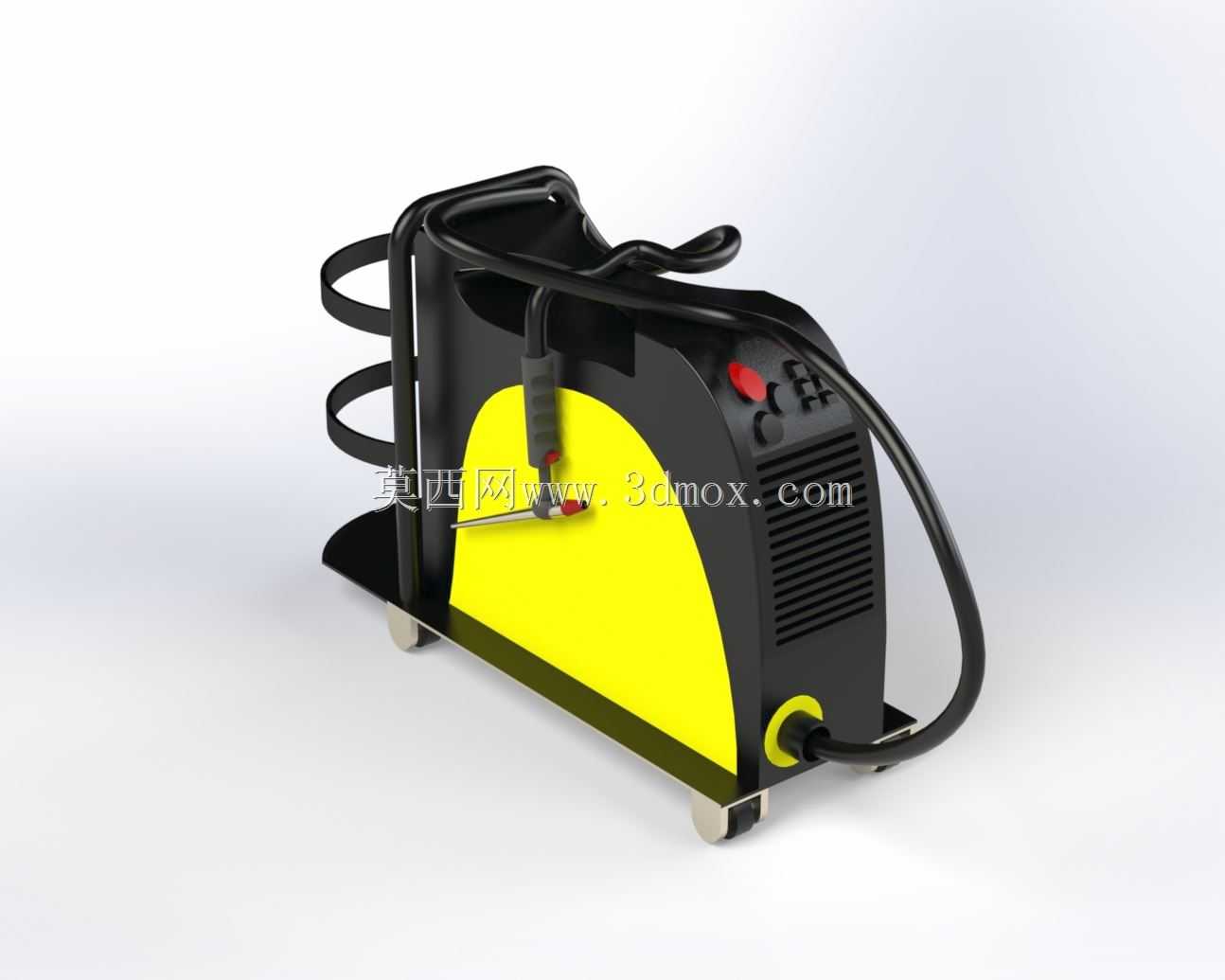

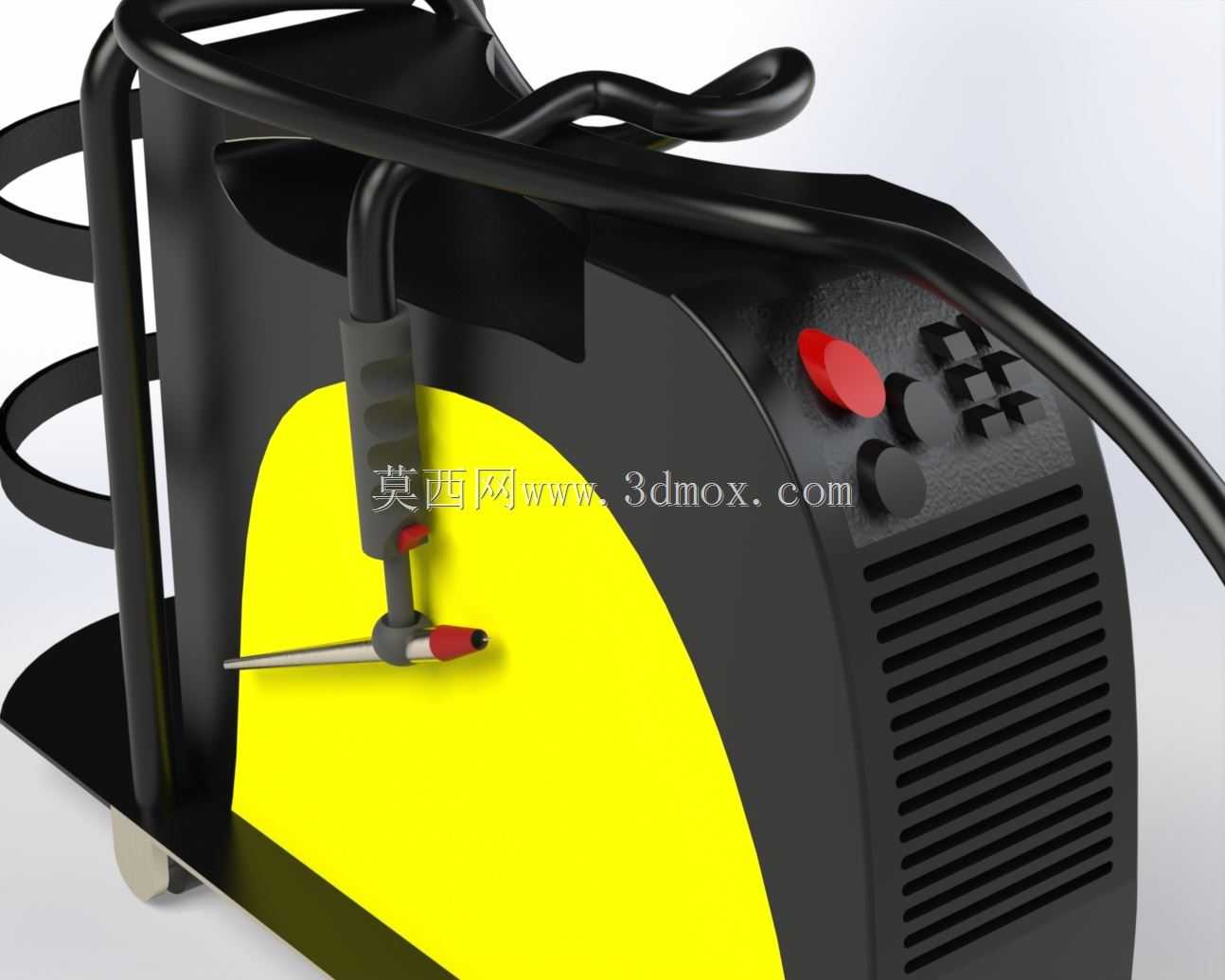

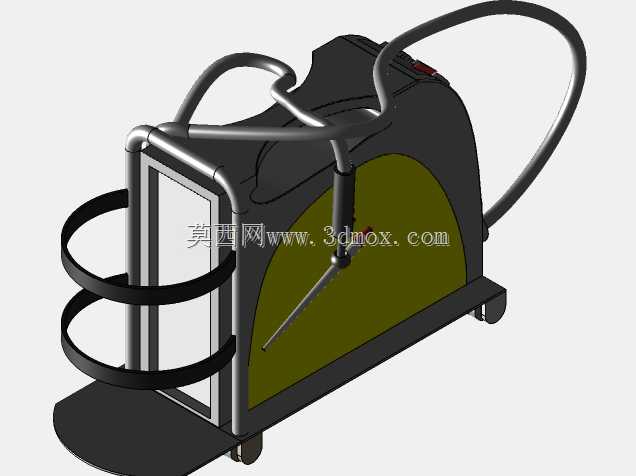

这款便携焊接设备的三维结构设计，核心围绕现场流动作业的焊接需求展开，区别于固定式工业焊接电源，整体结构优先考虑转场搬运的便利性，整机底部配置四个带刹车的万向脚轮，可在车间地面、户外施工场地灵活推移，无需额外吊装或多人抬运，适配钢结构安装、户外管道抢修、小型加工门店等频繁更换作业点位的场景。设备主体外壳采用弯折钣金拼接结构，侧面开设阵列式通风散热栅格，栅格开孔角度经过优化，既可以保证内部功率器件工作时的空气流通量，避免长时间大电流作业出现过热保护，又能阻挡焊接飞溅的大颗粒金属碎屑进入机身内部，降低电路短路风险。机身顶部设置一体化弯折的提手结构，提手表面做圆弧包边处理，短距离转移时可直接手提，提手下方预留线缆收纳空间，焊接电缆、接地夹、焊枪手柄在设备闲置时可缠绕在机身侧面的绕线架上，避免线缆拖拽磨损，也减少收纳时的占用空间。前面板区域做了功能分区设计，电流调节旋钮、焊接模式切换开关、电源指示灯集中布置在面板右上方，操作时无需俯身即可完成参数调整，面板下方设置快速接头安装位，焊枪电缆、接地电缆的接头采用插拔式快接结构，更换不同长度线缆时无需拆解机身，适配不同作业半径的需求。机身正面下部预留焊渣防护挡板的安装位，挡板采用可拆卸结构，日常作业时可阻挡焊接飞溅落到前面板的调节元件上，清理焊渣时可直接拆下擦拭。设备的外形尺寸控制在小型手推设备的合理范围内，整体宽度不超过常规车间通道的单通道通行宽度，可轻松通过设备间的狭窄过道，底部脚轮的安装高度经过测算，推移时遇到车间地面常见的电缆沟盖板缝隙、小高度门槛时不会出现卡滞。机身侧面的三色外观区分设计，对应不同的电流档位配置，结构上所有外壳拼接处都做了折边防水处理，户外作业时遇到零星小雨也不会出现机身进水的问题，内部功率器件的安装支架采用悬空固定设计，与外壳之间预留隔热间隙，持续焊接时外壳表面温度不会过高，避免搬运时误触烫伤。从结构设计的角度看，这款设备的建模过程中优先验证了部件的装配干涉问题，提手与顶部外壳的连接位、脚轮与底部机架的固定位都做了加强筋结构，满负荷作业时机身的振动不会导致连接位松动，前面板的元件安装孔位公差控制在合理范围，装配时无需二次扩孔即可完成所有元件的固定，整体结构兼顾了移动便利性、作业实用性与长期使用的结构可靠性。
