松下焊接机械臂手持示教操作终端

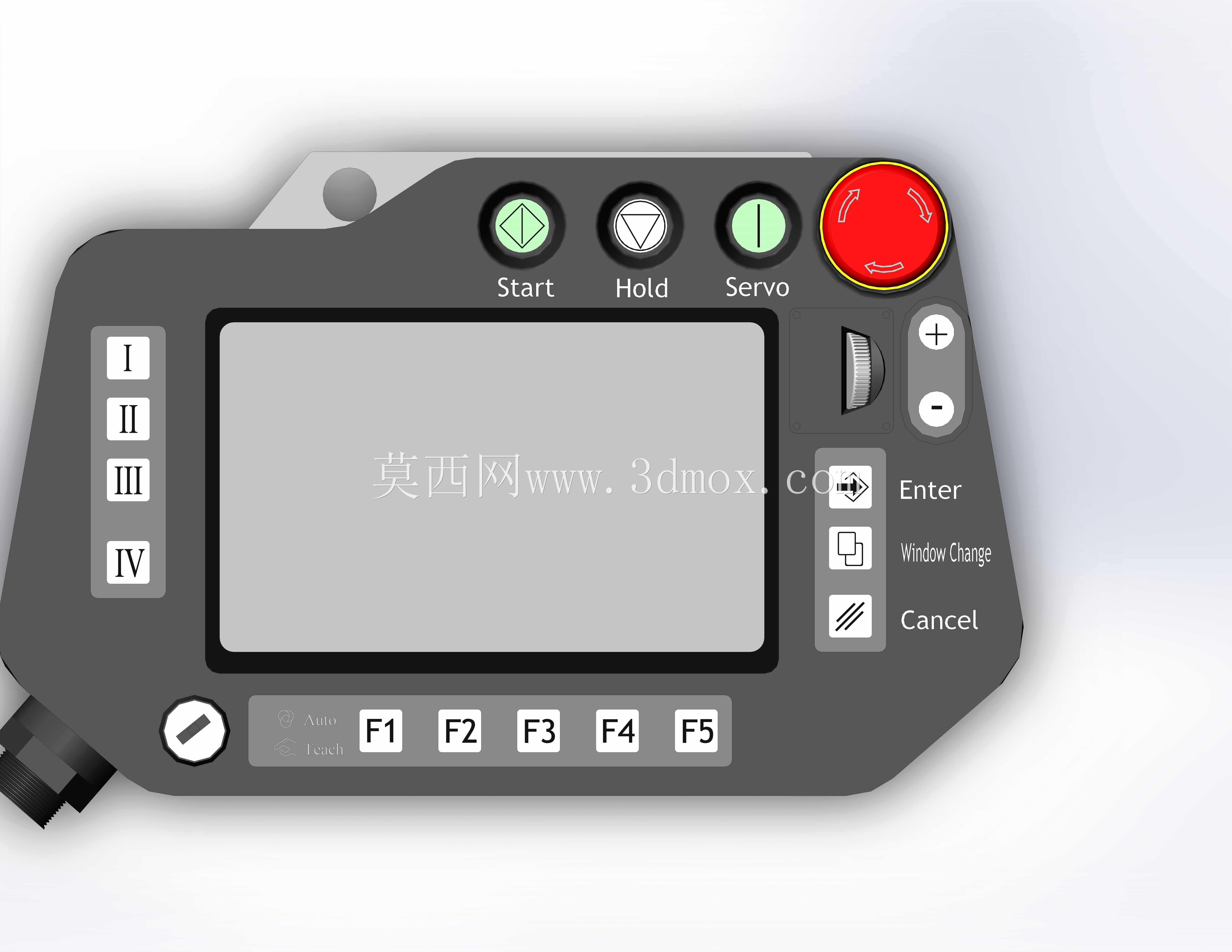

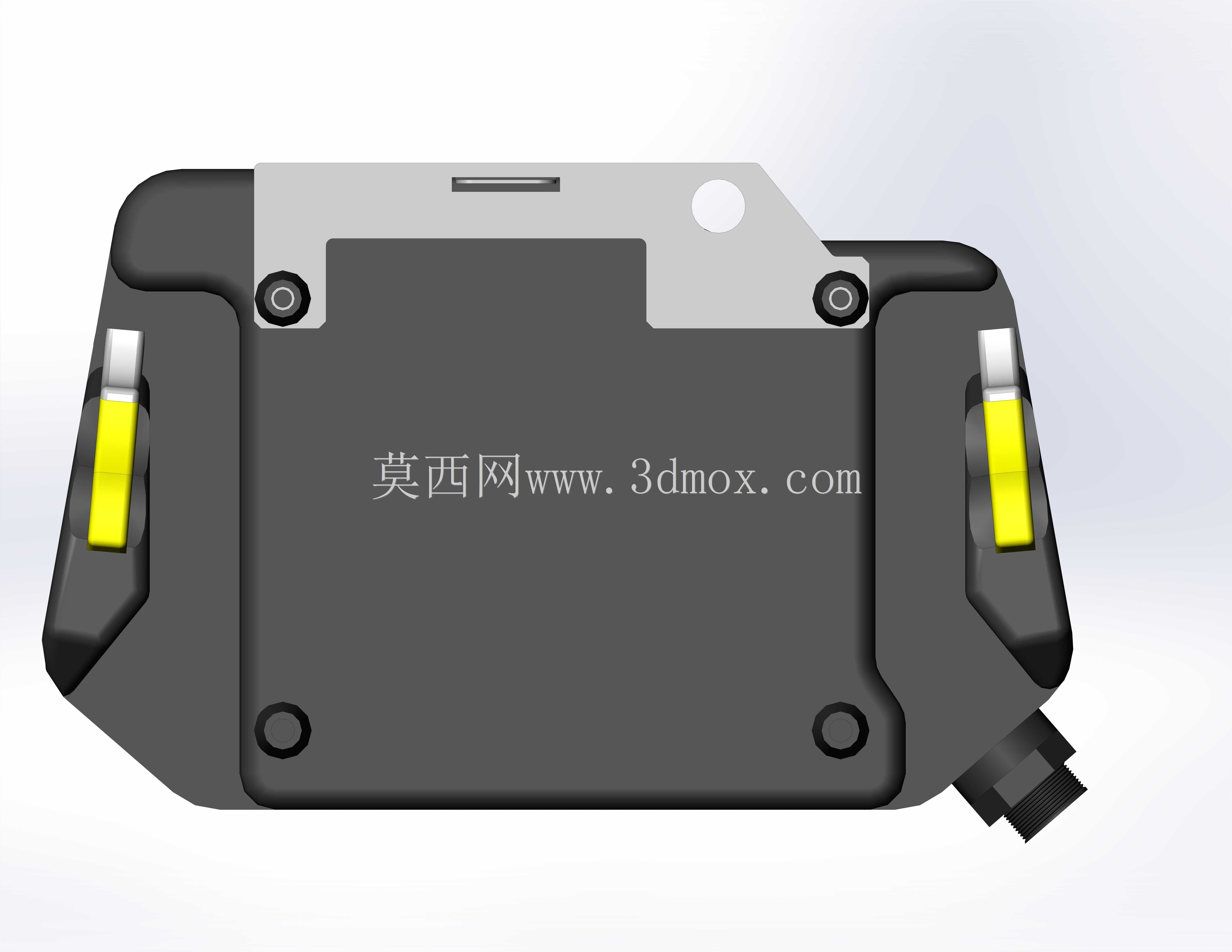

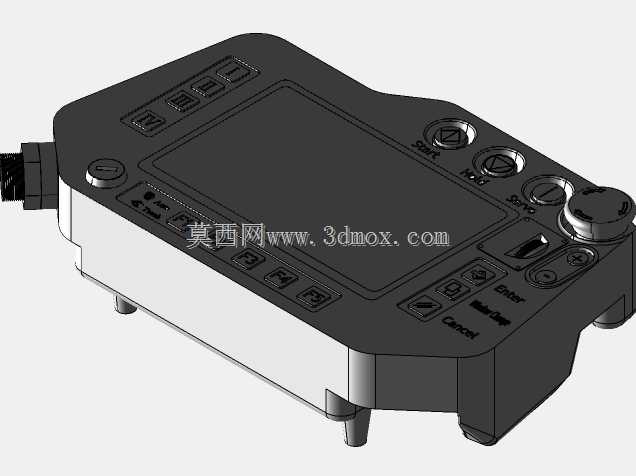

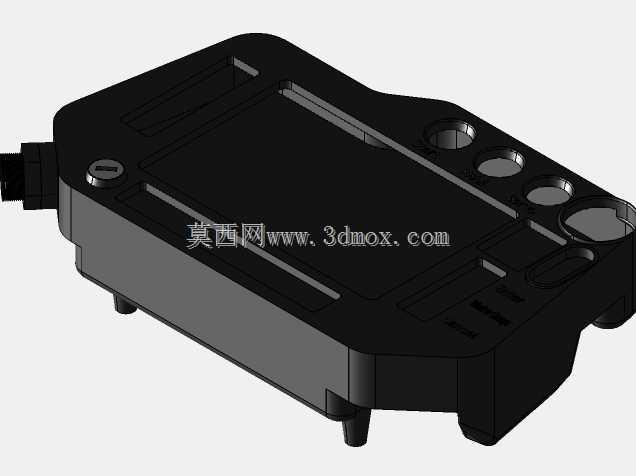

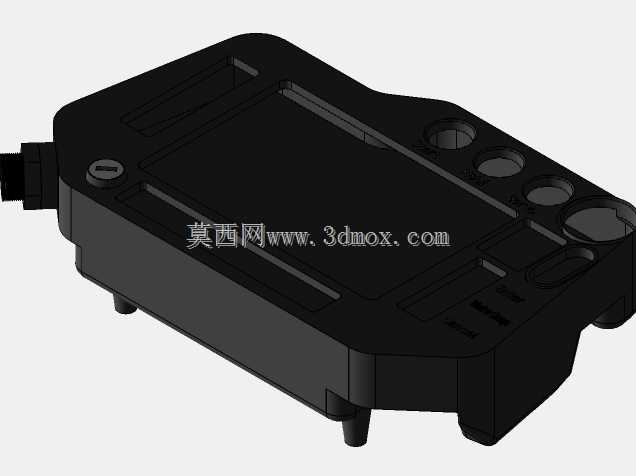

在焊接自动化产线的日常运维与作业调试环节，这类手持示教终端是一线操作人员与焊接机械臂建立直接交互的核心载体，不同于固定式的工控操作站，它需要适配车间内不同工位的移动操作需求，操作人员可握持设备走到焊枪作业的任意点位，近距离观察焊道轨迹的同时完成点位校准、参数微调，避免了远程操作时的视角偏差，尤其在小批量多品种的钢结构焊接、汽车零部件补焊场景中，能大幅缩短单批次工件的调试准备周期。从结构设计层面看，设备整体采用符合人体工学的异形握持轮廓，边缘做了大弧度圆角过渡，外壳预留的防滑握持区域能适配长时间手持操作的受力需求，整机的安装边界充分考虑了车间复杂工况的防护需求，侧边的接口区域做了内凹防护设计，避免拖拽线缆时接口受外力弯折损坏。正面的功能分区做了明确的物理区隔：顶部排布的三个状态功能按键分别对应程序启动、运行暂停、伺服使能控制，最右侧的大尺寸红色急停按钮采用凸起式设计，表面带防滑纹理，紧急状态下操作人员无需目视即可快速拍停设备，符合工业安全设计的强制要求；左侧的四档物理选择开关可快速切换不同的操作权限与运行模式，避免误触导致的设备动作异常；中部的显示屏区域做了内凹嵌入式安装，屏幕周边的边框高出显示平面，能在设备意外跌落时避免屏幕直接接触地面造成碎裂；屏幕右侧的功能按键组对应菜单确认、窗口切换、操作取消三类高频操作，按键表面做了凹凸标识区分，戴劳保手套操作时也能准确识别按键位置；下方的F1到F5自定义功能键可根据不同焊接工艺的需求映射常用快捷功能，比如焊枪清枪、送丝测试、气体检测这类常用操作，无需逐层进入菜单即可快速触发；侧边的波段旋钮配合加减按键，可实现焊枪移动速度的无级调节，微调点位时能精准控制移动速率，快速移动时可切换至高速档位提升调试效率。建模过程中对所有按键的按压行程、旋钮的阻尼间隙都做了1:1的结构还原，外壳的分型面、接口的安装位都保留了实际生产的装配细节，可直接用于焊接工作站的人机交互仿真、操作培训场景的三维演示，也能为同类手持操作终端的结构优化提供参考依据，设备的整体尺寸适配成年人单手握持的尺寸范围，重量分布偏向握持侧，长时间手持操作不易产生疲劳，线缆出线口位于设备底部，握持时线缆自然下垂不会干扰手部操作动作。
