立式管壳式热交换器结构设计

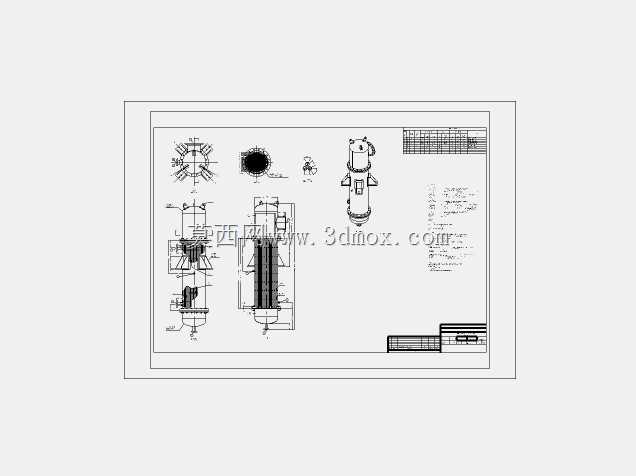

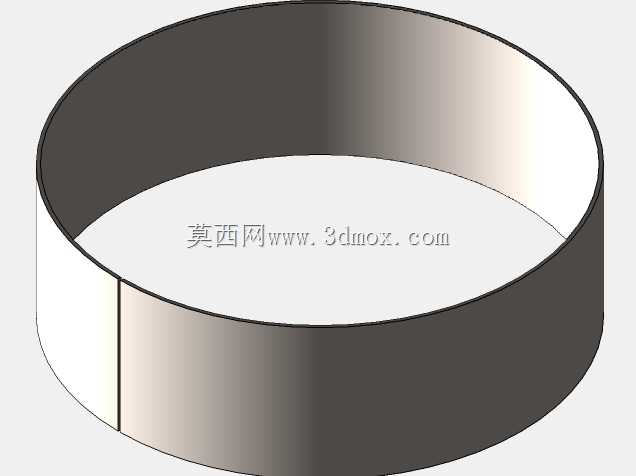

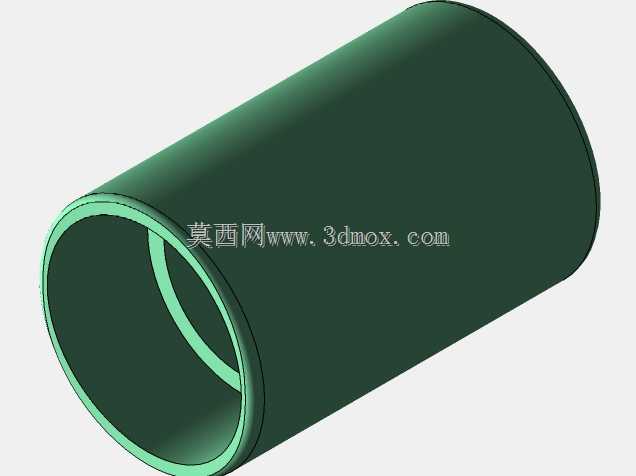

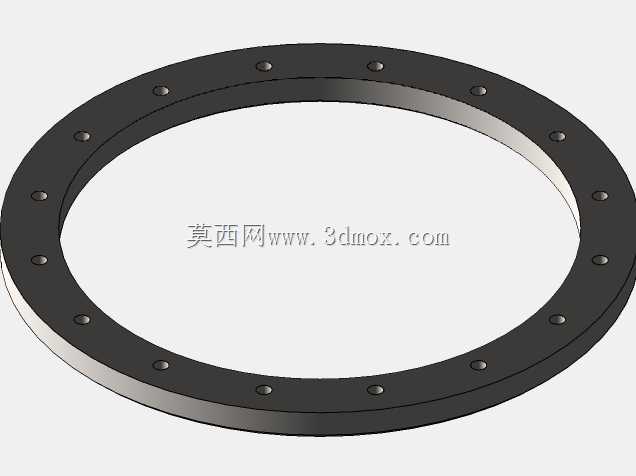

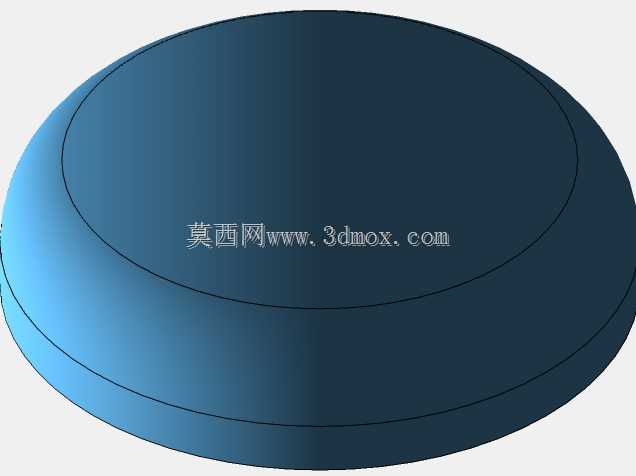

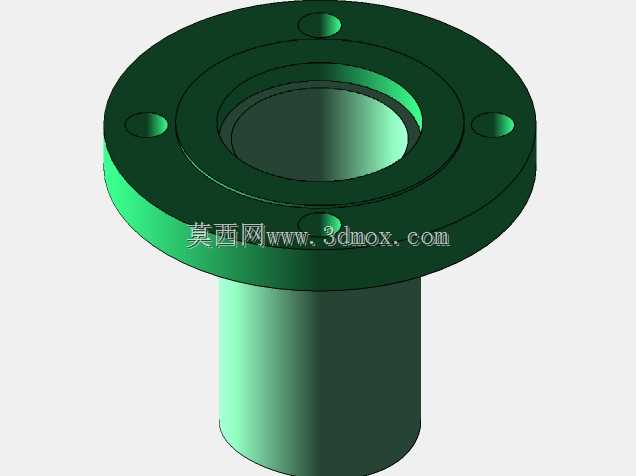

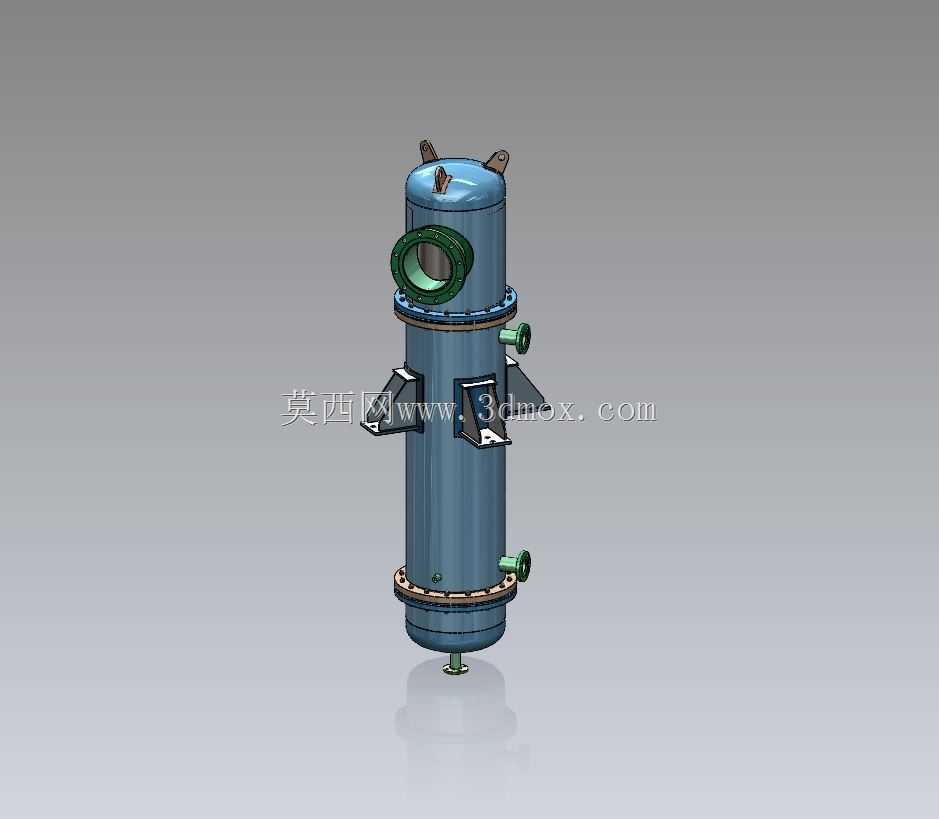

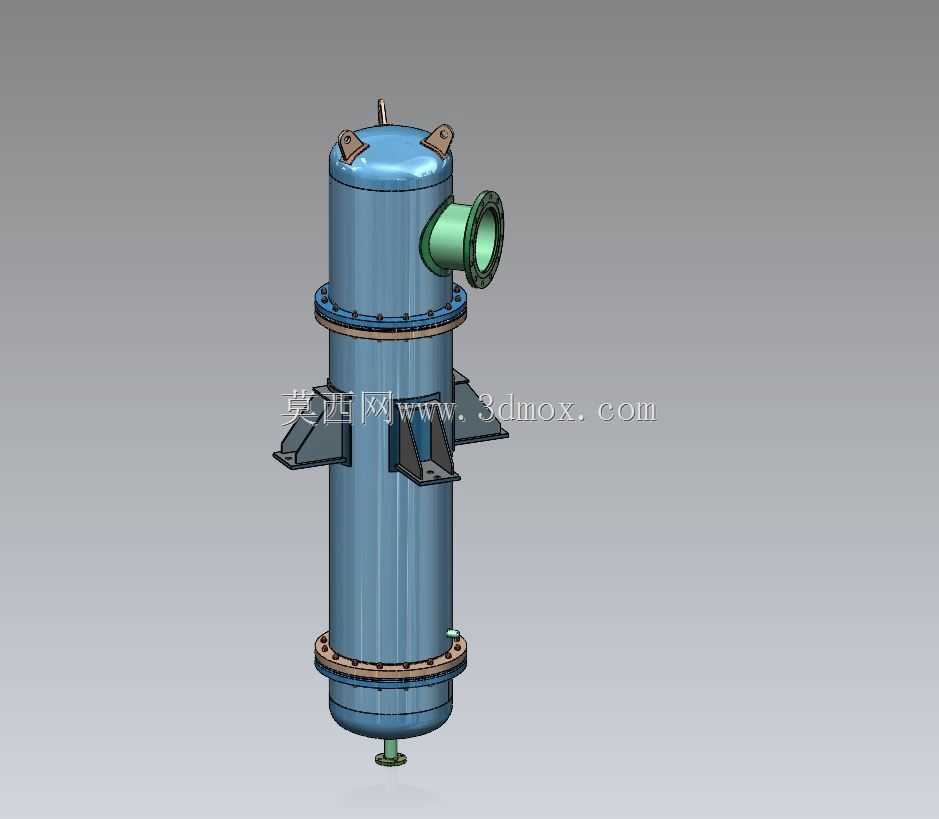

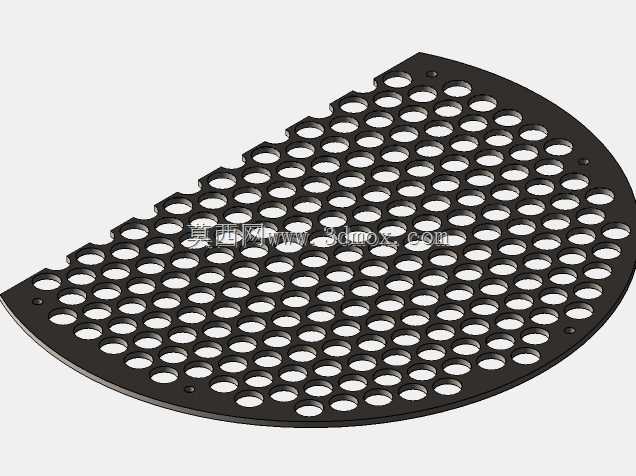

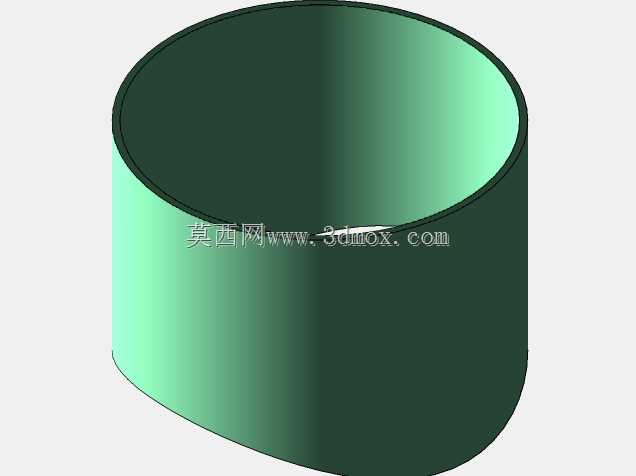

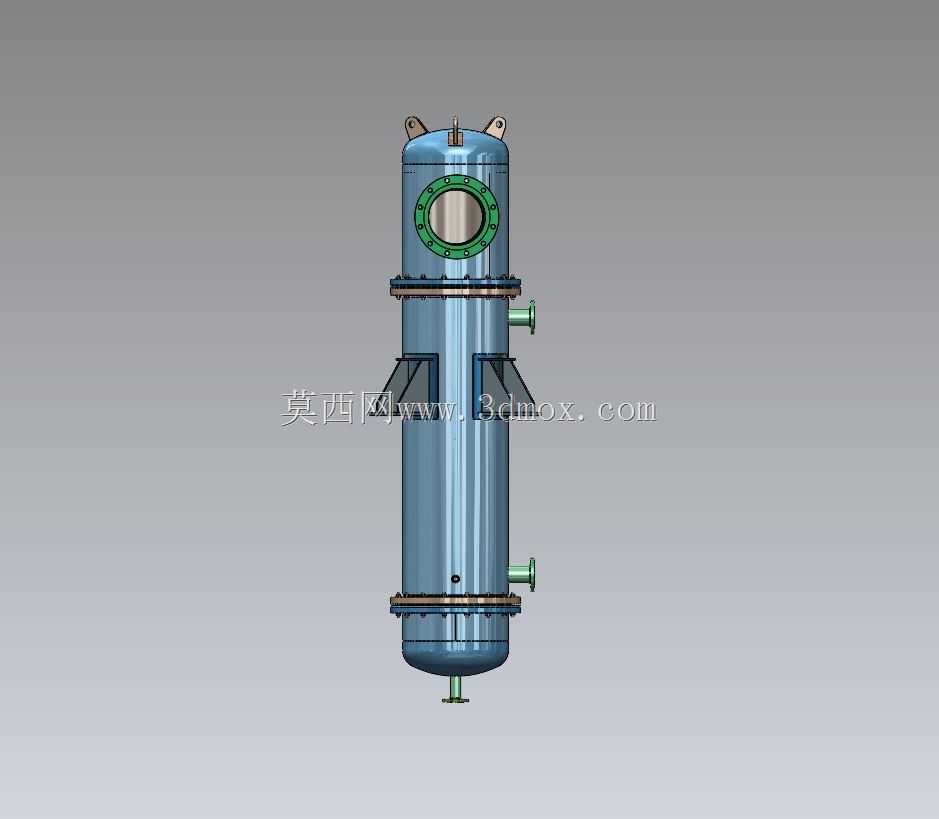

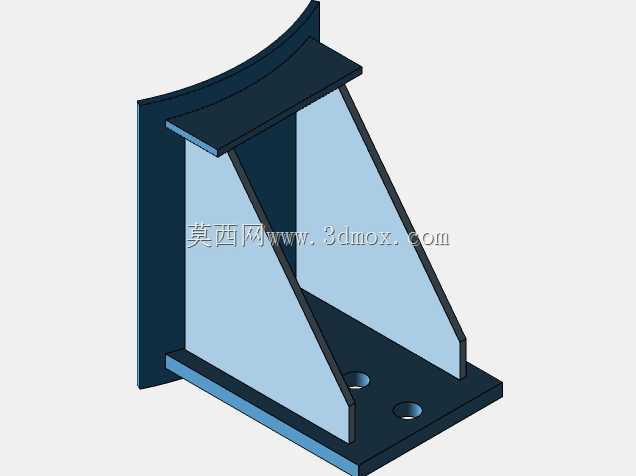

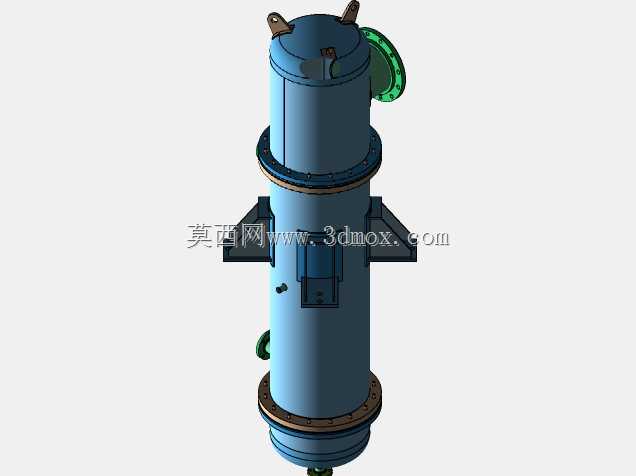

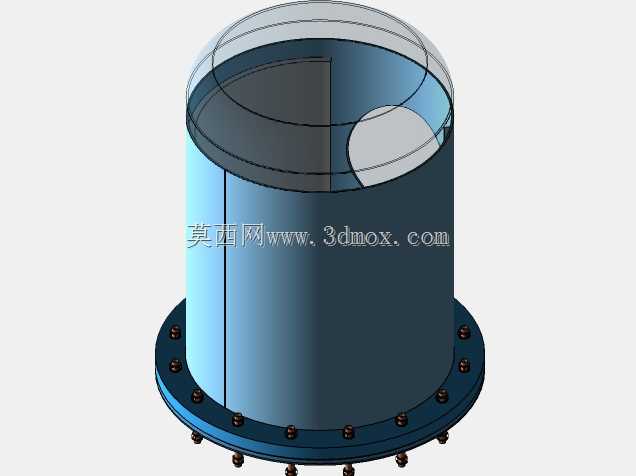

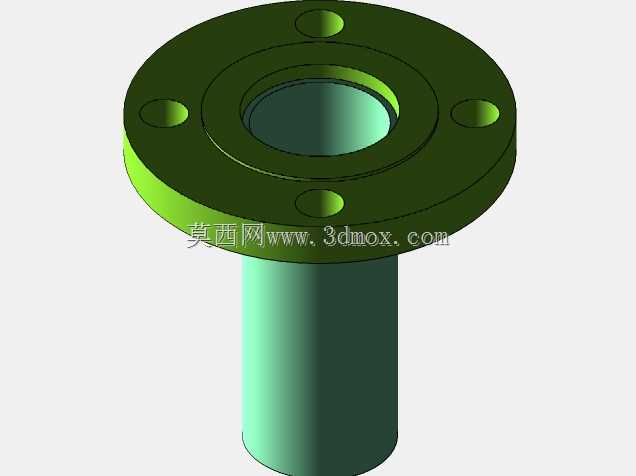

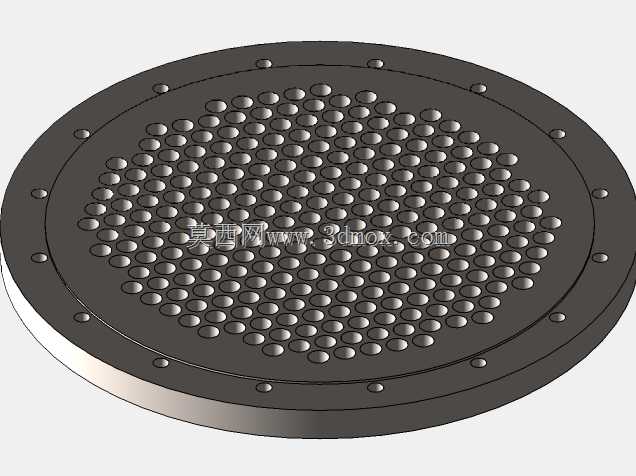

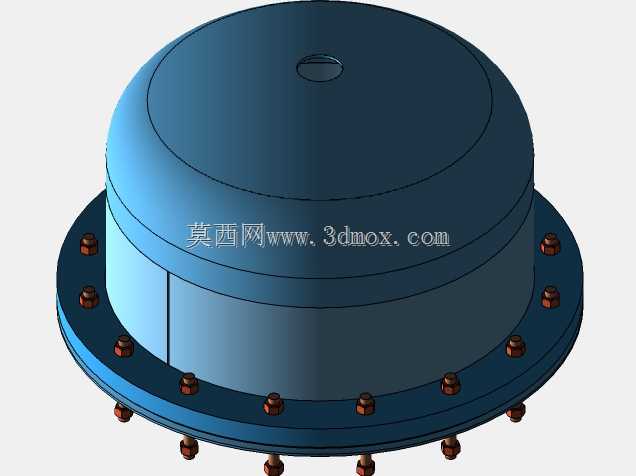

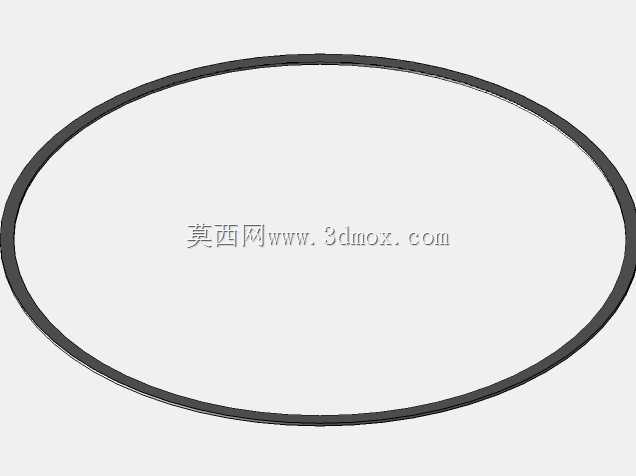

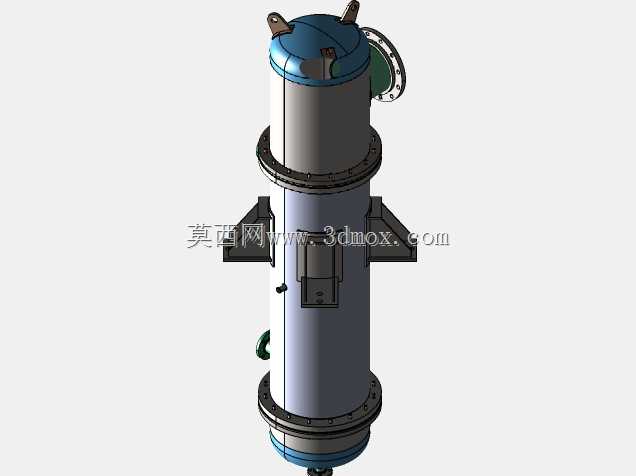

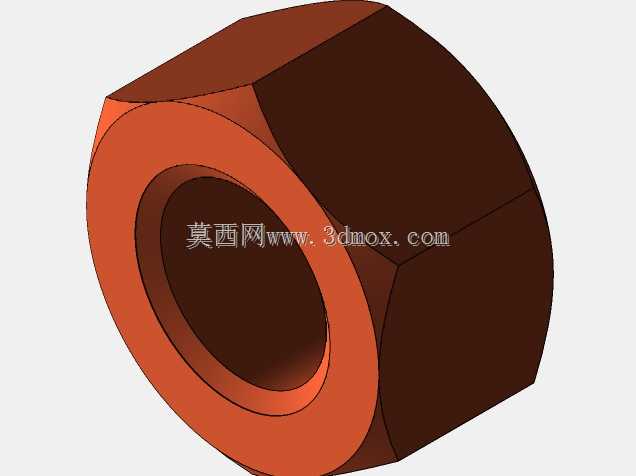

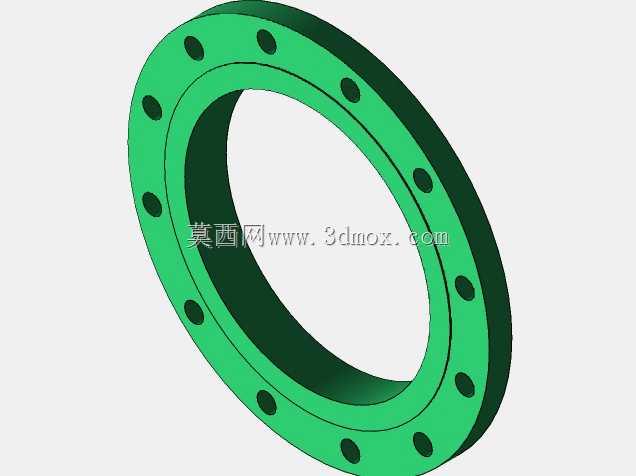

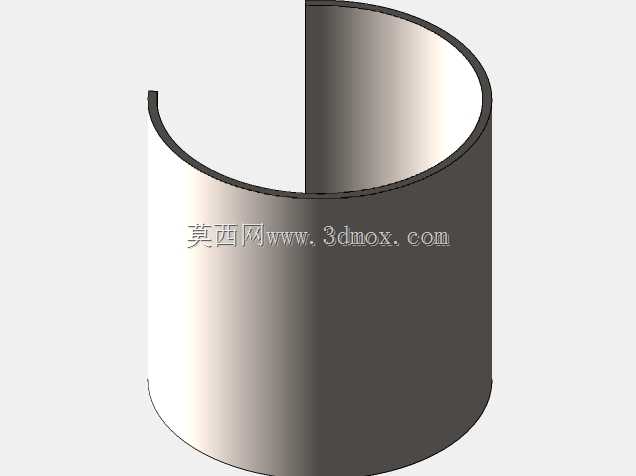

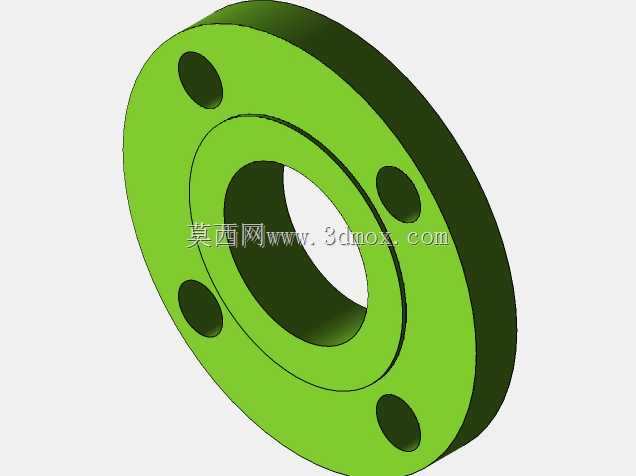

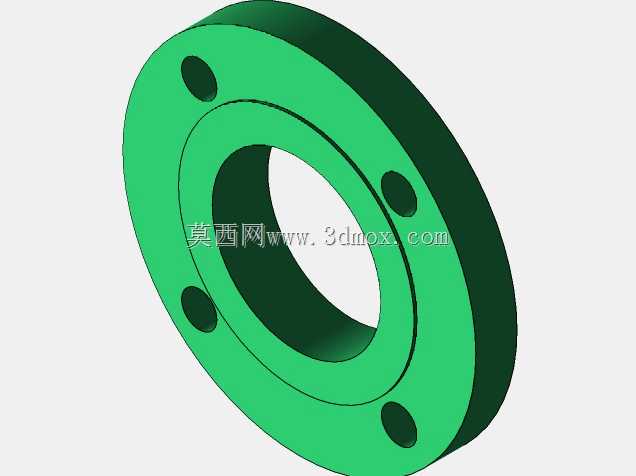

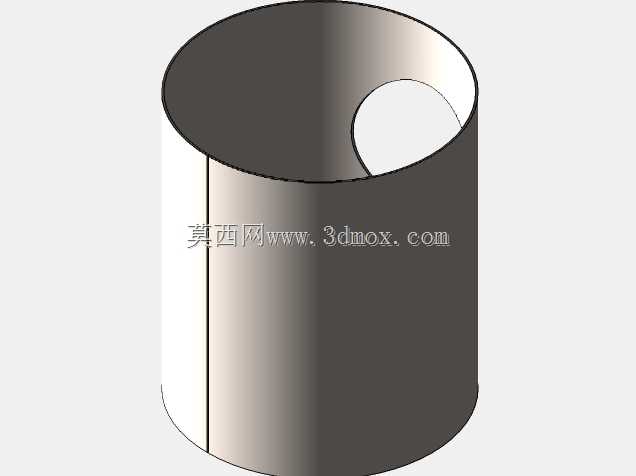

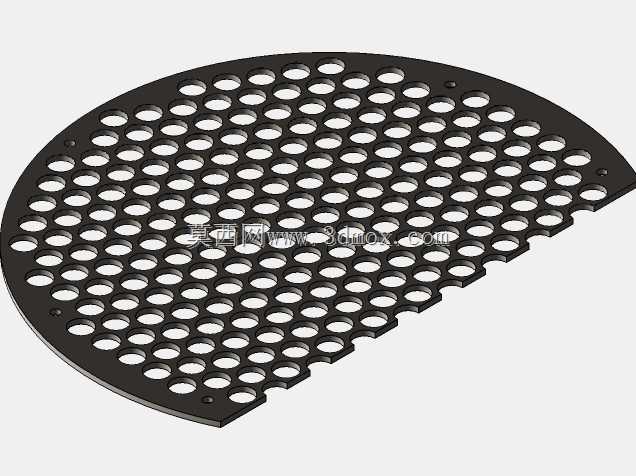

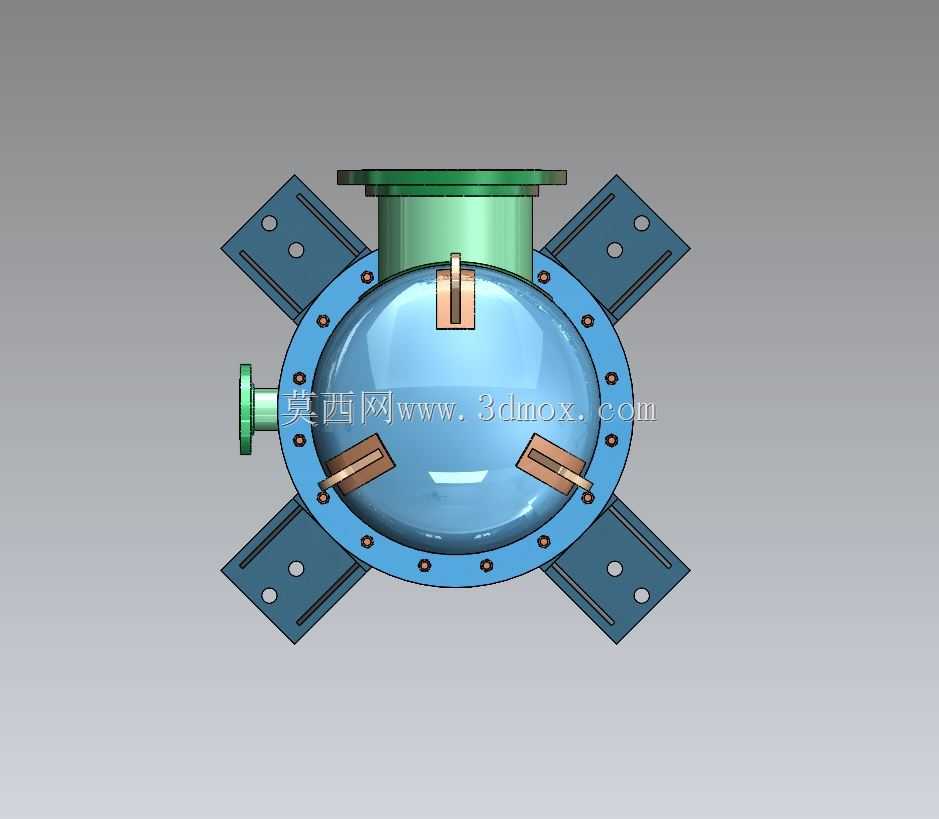

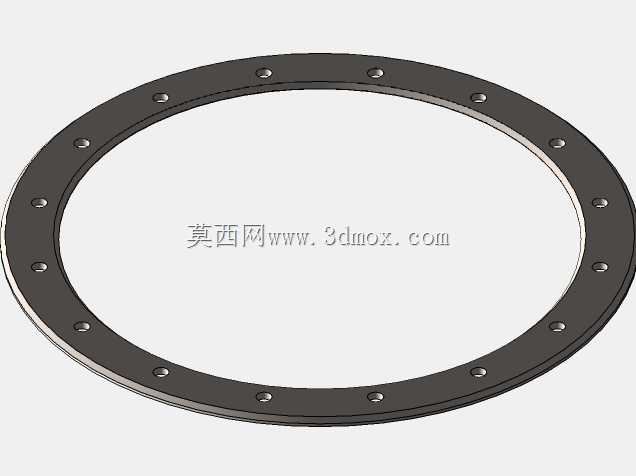

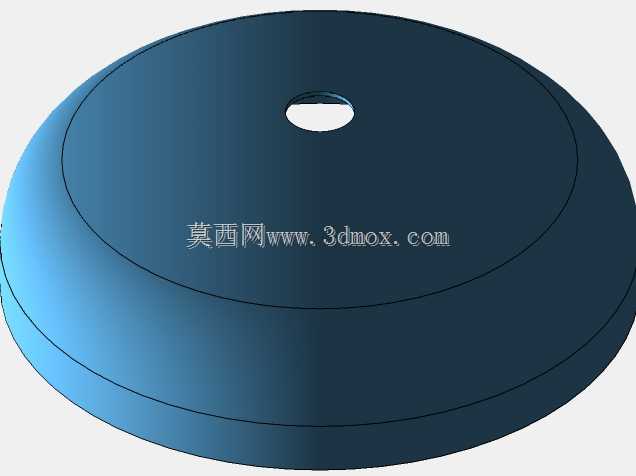

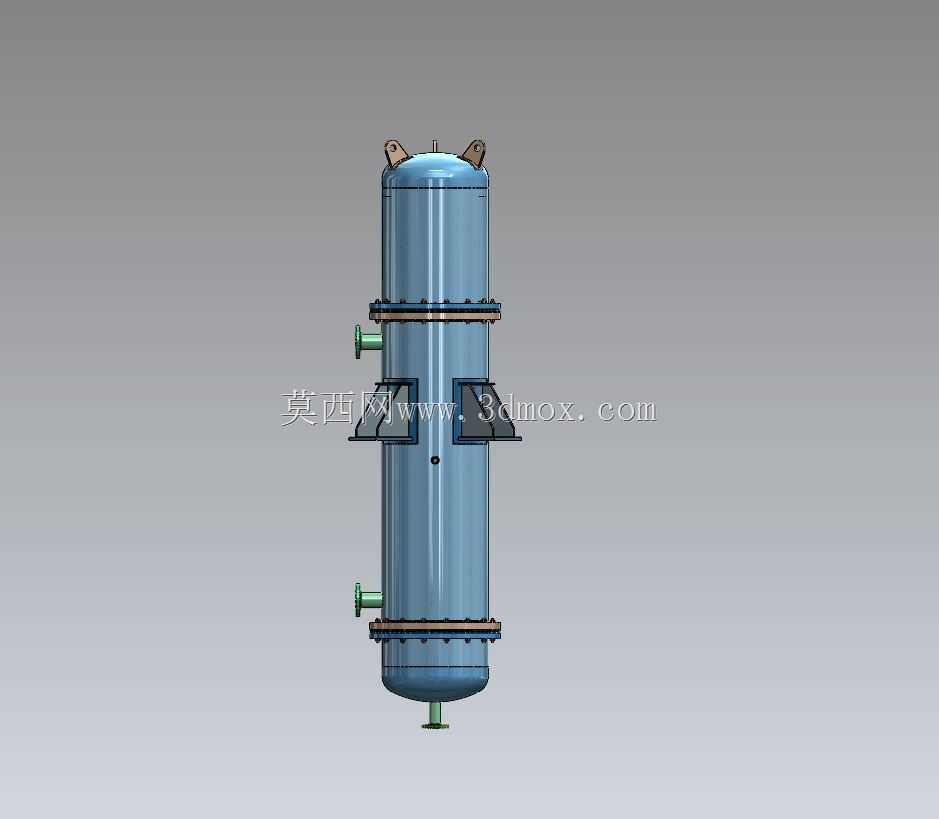

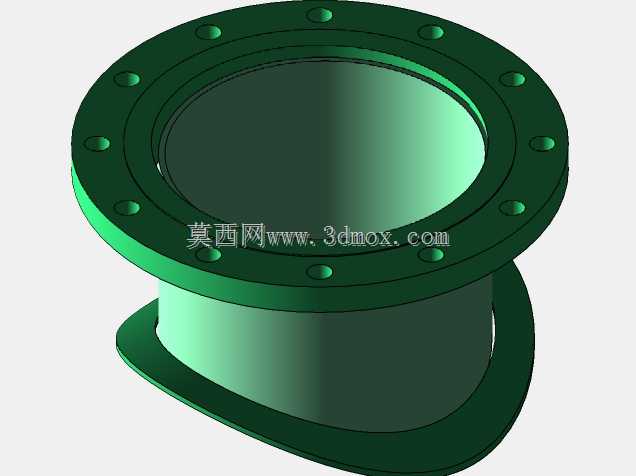

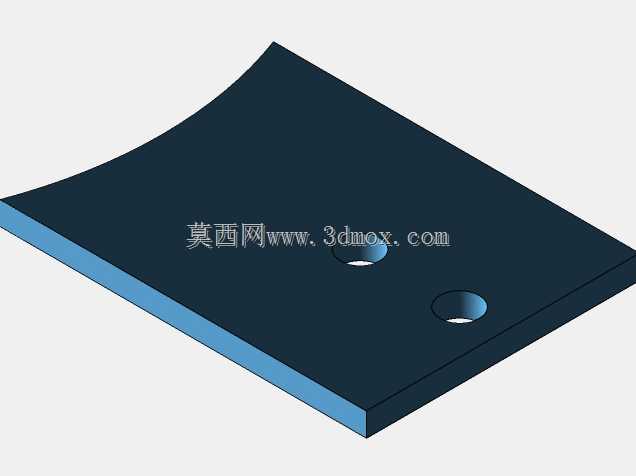

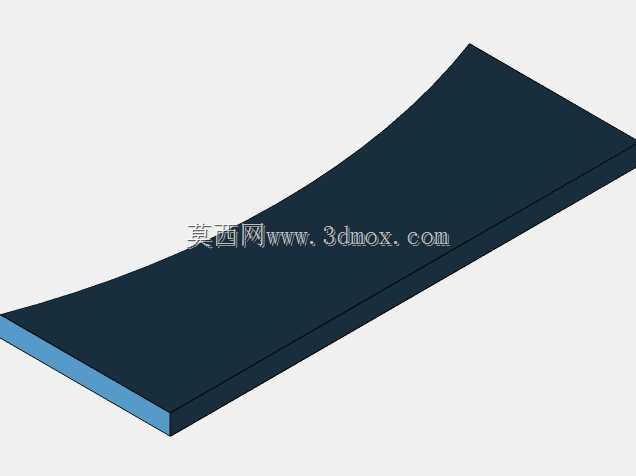

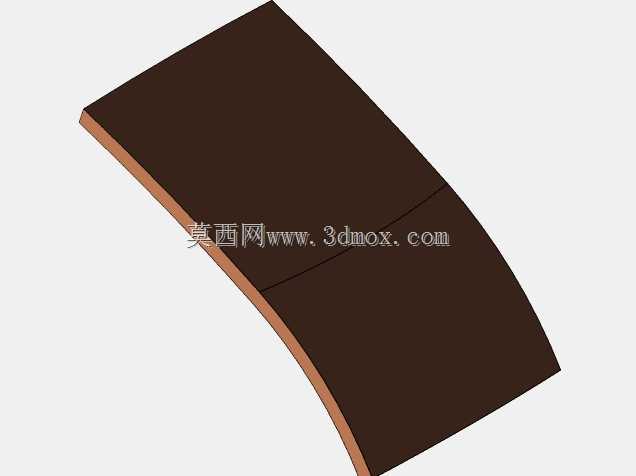

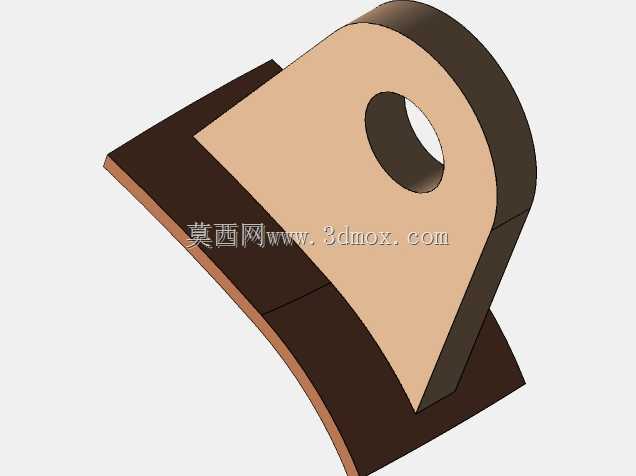

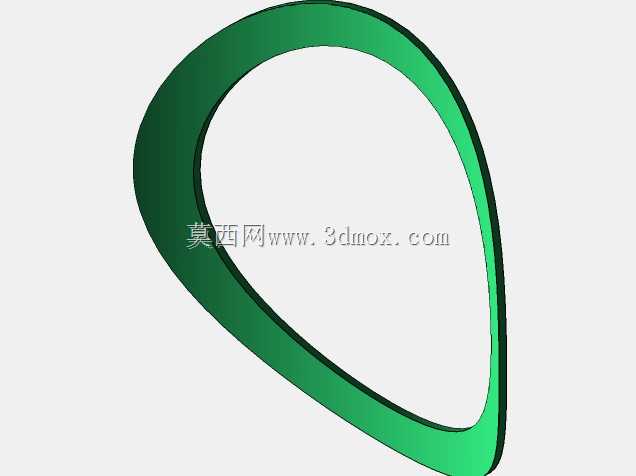

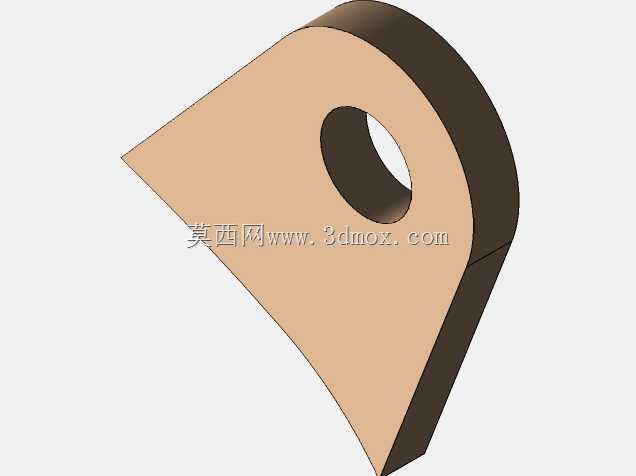

这款立式换热设备的结构设计，核心围绕化工、制冷、暖通领域的介质换热场景展开，在实际产线中，这类设备常承担两种不同温度流体间的热量传递任务，既可以作为制冷系统里的冷凝器，将高温气态冷媒冷却为液态，也能在工艺循环中完成工艺介质的升温或降温，适配带压工况下的连续换热需求。从结构布局来看，设备采用立式长筒体设计，整体为圆柱形承压壳体，筒体中段设置侧向外伸的大口径法兰接口，作为换热介质的进出通道，接口采用标准法兰连接结构，可直接与现场工艺管道配对安装，无需额外加工转接结构。筒体上下端采用标准椭圆封头结构，封头与筒体间通过法兰螺栓连接，方便后期检修时拆开管束进行清理、更换，底部设置小口径排液接口，用于停机时排空筒体内残留介质，避免积液腐蚀内壁。筒体外侧分布三组对称布置的支耳式安装支座，支座带螺栓安装孔，可直接固定在钢架平台或设备基础上，安装时需保证筒体垂直度偏差控制在允许范围内，避免内部管束偏心影响换热效率，同时支座的承载能力经过核算，可覆盖满液状态下的设备总重量，搭配地脚螺栓即可完成可靠固定。设计过程中，优先考虑了承压壳体的强度冗余，筒壁厚度根据设计压力、工作温度选取对应规格的板材卷制焊接，所有焊缝位置预留探伤检测空间，侧接口与筒体的连接位置做了补强处理，避免开孔处应力集中导致的结构失效。内部管束采用折流板固定结构，可引导壳程介质沿指定路径流动，延长介质在壳体内的停留时间，提升整体换热效率，管程与壳程的密封结构采用标准垫片密封，可根据介质腐蚀性选择不同材质的密封件，适配不同工况的使用需求。这类立式结构相比卧式换热器，占地面积更小，适合安装空间紧凑的车间场景，同时立式布局更利于介质中的杂质沉降到筒体底部，通过底部排污口定期排出，减少管束结垢堵塞的概率，日常维护时仅需拆开上下封头即可完成管束清洗，无需整体拆卸设备，降低运维工作量。在建模过程中，所有法兰、支座、接口尺寸均参考通用压力容器标准选取，安装边界清晰，可直接用于设备布置图的配管设计、基础载荷核算，也可作为同类型换热设备改型设计的基础模板，调整筒体长度、接口口径、管束参数即可适配不同换热面积的需求。
