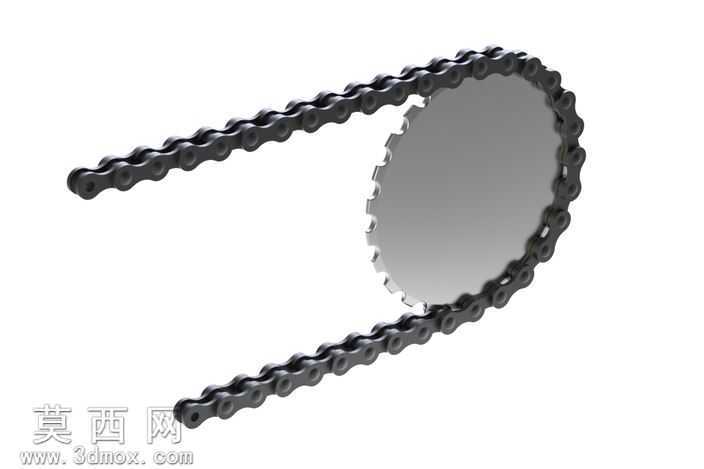

链与链轮传动结构三维建模设计作品

本作品为链传动核心组件的三维建模成果，建模过程围绕链与链轮的啮合传动逻辑展开，首先依据链传动的标准啮合参数确定链轮的齿形轮廓，通过参数化绘制齿槽曲线、齿顶圆弧、齿根过渡段，保证每一个轮齿的齿距精度与啮合间隙符合传动要求，链轮主体采用回转特征生成基础盘体，再通过阵列命令完成全部轮齿的排布，同时对链轮的中心安装孔、键槽结构进行精细化建模，还原实际零件的安装定位结构。链条部分采用逐节建模后装配的思路，先完成内链板、外链板、销轴、套筒、滚子五个独立链节零件的建模，对链板的冲压轮廓、销轴的配合轴段、滚子的回转曲面都做了细节还原，保证各零件之间的配合间隙符合实际装配要求，再按照链条的环绕轨迹完成整圈链条的装配，通过配合约束模拟链条与链轮的啮合状态，还原链传动的真实环绕形态。材质渲染阶段，链轮主体赋予金属钢材材质，调整材质的粗糙度与金属度参数，模拟机械加工后的金属表面质感，对齿面啮合区域做轻微的磨损质感处理，提升模型的真实感；链条各零件根据实际材质差异做区分，链板采用调质钢材质，滚子与销轴表面做渗碳处理的亮面金属质感，通过光影调整突出链条铰接处的结构层次。建模过程中重点校验了链节与链轮轮齿的啮合匹配度，避免出现干涉、卡链的结构问题，同时还原了链传动松边与紧边的自然垂度形态，让整体装配结构更贴近实际运行状态，整个模型完整呈现了链传动的核心结构组成，可用于机械原理演示、传动结构教学、设备装配参考等场景，清晰展现了链传动系统的零件构成与装配关系。
