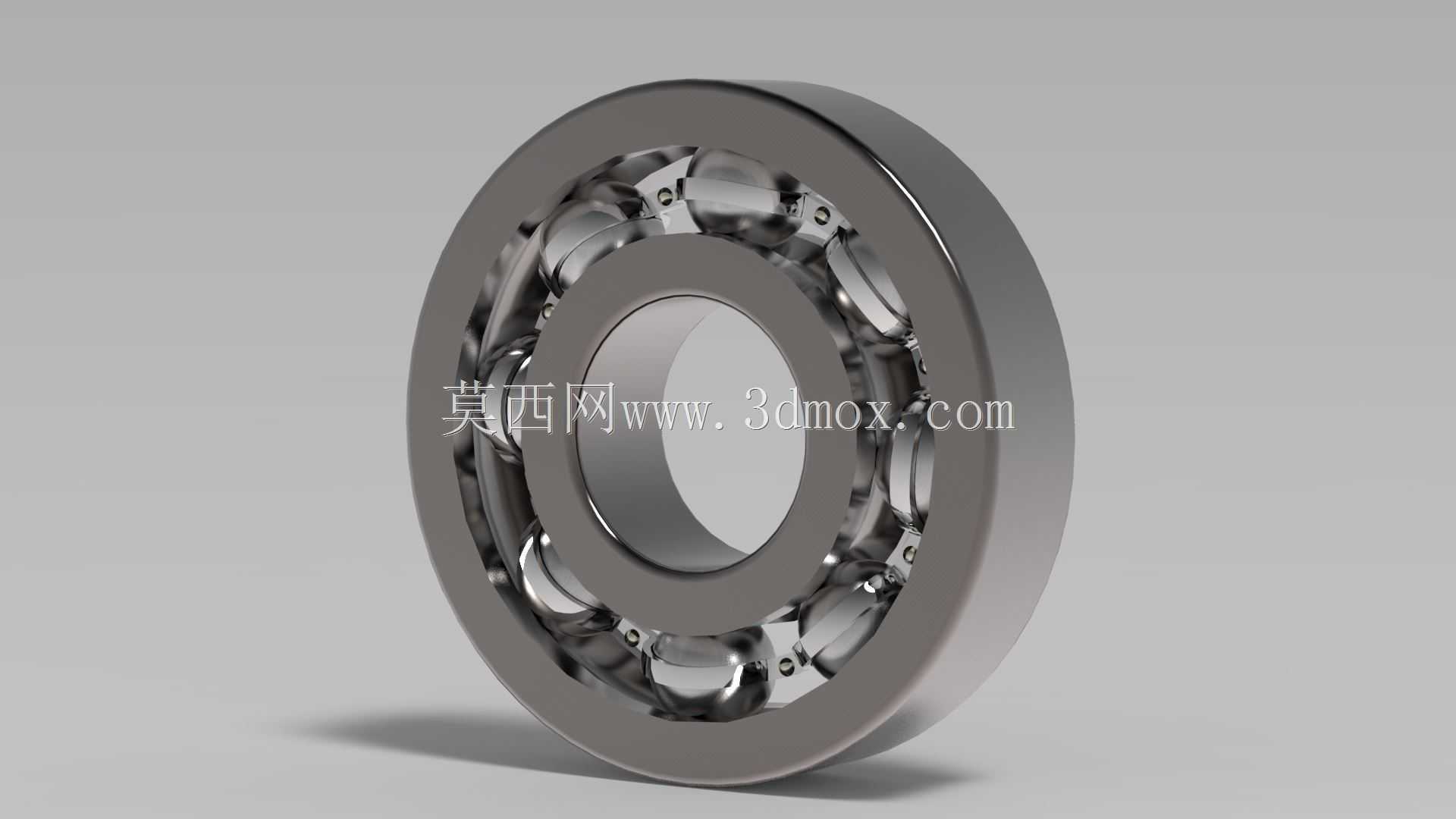

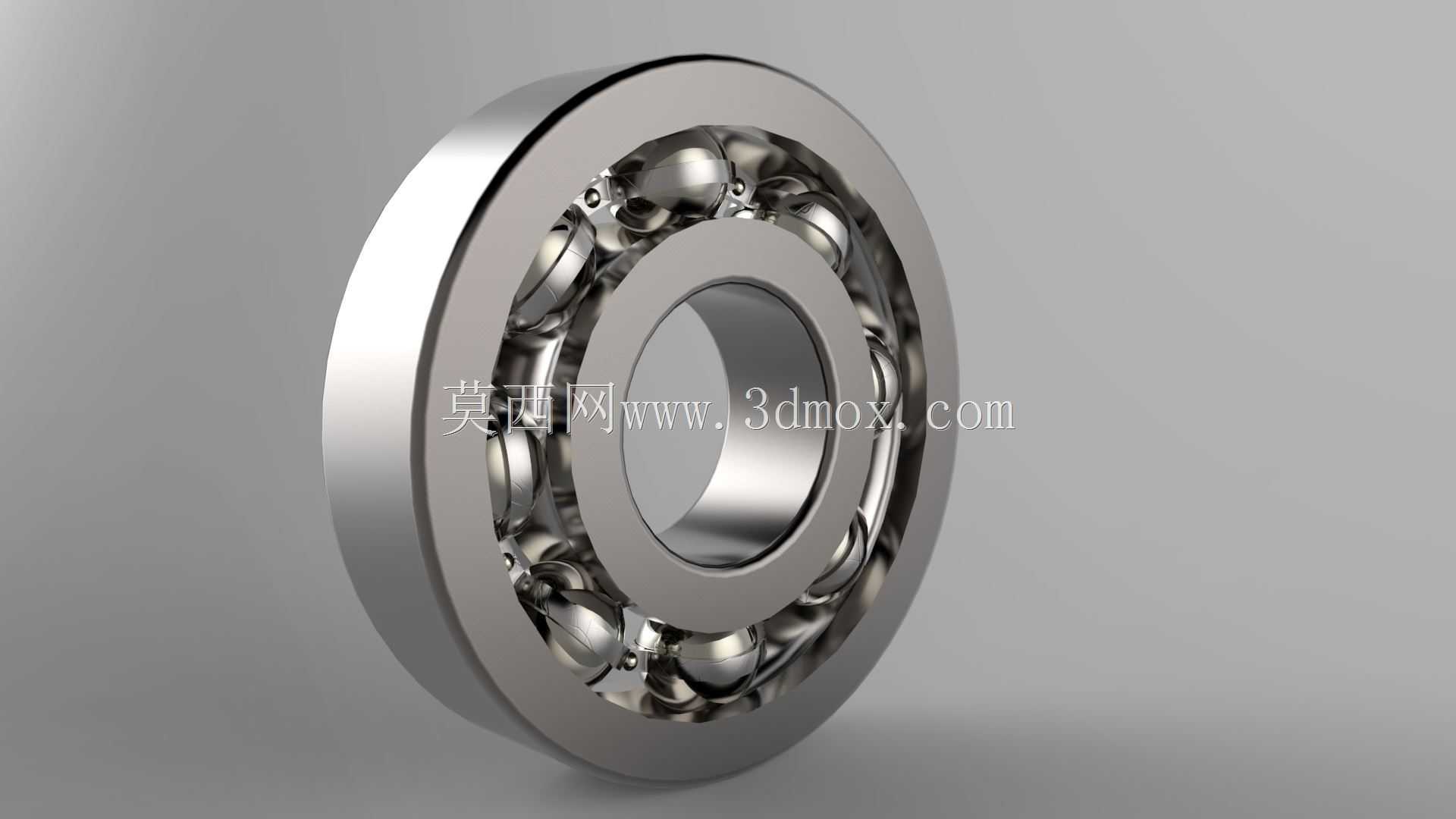

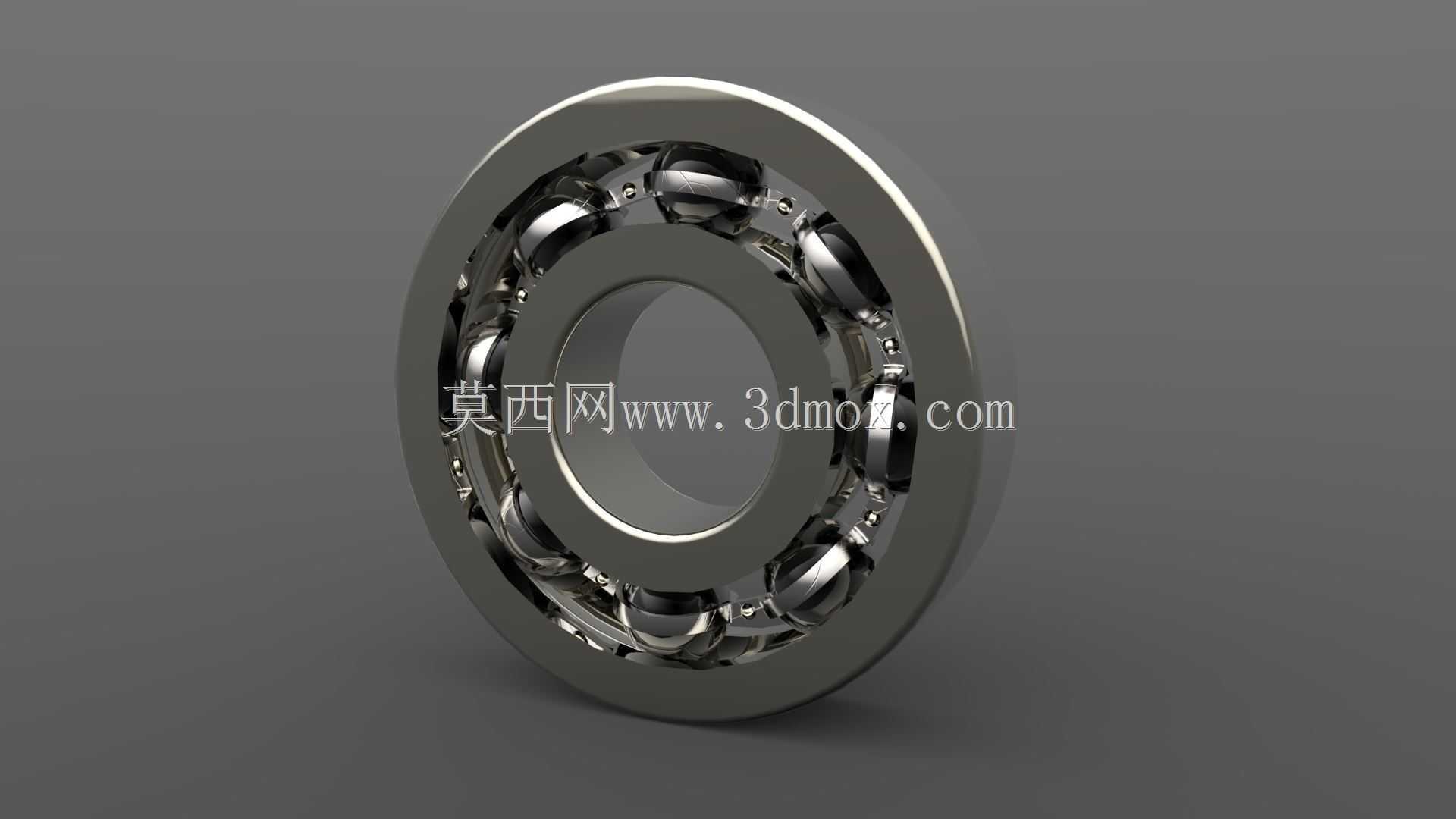

深沟球滚动轴承三维结构设计

　　在各类旋转传动设备的结构设计中，这类深沟球结构的滚动轴承是应用覆盖范围极广的核心支撑部件，从普通民用家电的电机输出轴，到工业生产线的输送辊道、机床主轴的辅助支撑端，再到中小型动力设备的传动转轴定位，都能见到这类零件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的径向载荷、部分双向轴向载荷传递到轴承座或机壳结构上，大幅降低轴系转动时的摩擦阻力，减少运转过程中的能量损耗与零件磨损，保证轴系的旋转精度维持在设计允许的公差范围内。

　　从结构设计逻辑来看，这类滚珠轴承采用内圈、外圈、滚动钢球、保持架的经典组合结构，内圈通常与旋转轴采用过盈或过渡配合随轴同步转动，内圈外侧加工有与钢球曲率匹配的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内可以顺畅滚动同时不会出现过大的接触应力集中；外圈则多与设备的轴承座孔采用过渡或小间隙配合，起到固定支撑、传递载荷的作用，内侧同样加工有对应参数的弧形滚道，与内圈滚道共同形成钢球的滚动运行轨道。中间的滚动钢球作为承载与滚动的核心元件，沿滚道周向均匀排布，将内外圈之间的滑动摩擦转化为钢球自身的滚动摩擦，摩擦系数相较滑动轴承可降低一个数量级以上。保持架的作用是将所有钢球沿周向均匀分隔，避免钢球在运转过程中相互接触碰撞产生额外磨损与噪音，同时引导钢球在滚道内正常运转，在轴承无载荷区还能起到带动钢球滚动、防止钢球歪斜卡滞的作用。

　　在实际选型与安装边界设计时，需要首先明确轴系的载荷特性：纯径向载荷为主、轴向载荷占比不超过额定径向载荷四分之一的工况下，这类轴承的适配性最优，如果轴向载荷占比过高则需要考虑选用角接触类轴承。安装尺寸的设计需要严格匹配轴承的公称内外径、宽度尺寸，轴上与内圈配合的轴肩高度不能超过内圈的倒角高度，避免安装时内圈无法贴合轴肩定位，同时要预留出后续轴承拆卸的空间；轴承座孔与外圈配合的台肩高度同样不能超过外圈的倒角尺寸，防止外圈安装不到位。配合公差的选择需要结合载荷方向与大小调整：内圈随轴转动、承受循环载荷时，轴与内圈的配合要选稍紧的过渡配合，避免内圈与轴之间出现相对转动磨损轴颈；外圈固定在轴承座内、承受局部载荷时，外圈与座孔的配合可以选稍松的过渡配合，方便安装拆卸同时能补偿少量的热胀变形。

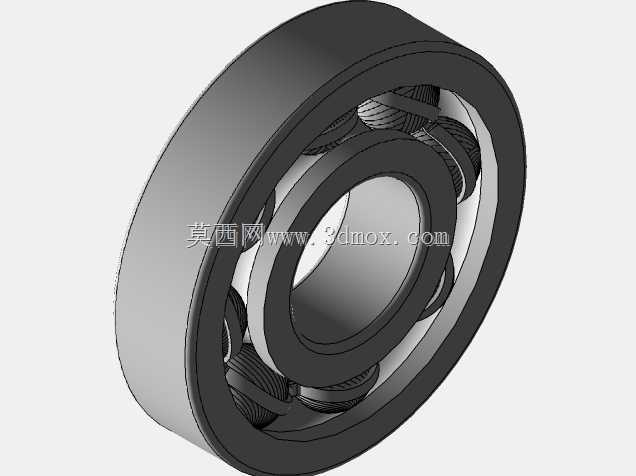

　　在三维建模过程中，这类轴承的建模需要重点保证滚道的曲率参数、钢球的直径精度、保持架的兜孔间隙符合设计规范，钢球与内外圈滚道之间要保留合理的工作间隙，既不能间隙过大导致轴系运转时跳动超差，也不能间隙过小导致运转时发热抱死。建模时可以先通过旋转特征生成内外圈的基体结构，再绘制单个钢球后通过周向阵列生成全部滚动体，保持架可以通过拉伸、旋转结合阵列特征完成，最后按照实际装配关系完成各零件的装配约束，还原轴承的实际运转状态，方便后续在整机设计中直接调用，完成轴系的支撑结构虚拟装配，提前验证安装空间、配合关系是否存在干涉问题。这类轴承的润滑方式通常根据运转转速选择，低转速工况可以采用脂润滑，高转速工况则多采用油润滑，密封结构的选择需要结合使用环境的粉尘、水汽情况调整，接触式密封的防尘防水效果更好但摩擦阻力稍大，非接触式密封的摩擦阻力小但密封性能稍弱，需要根据实际设备的使用场景灵活选用。
