塞斯纳172轻型训练飞机整机结构

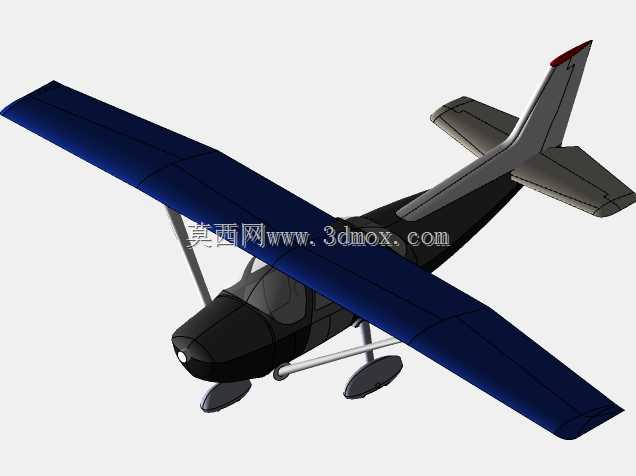

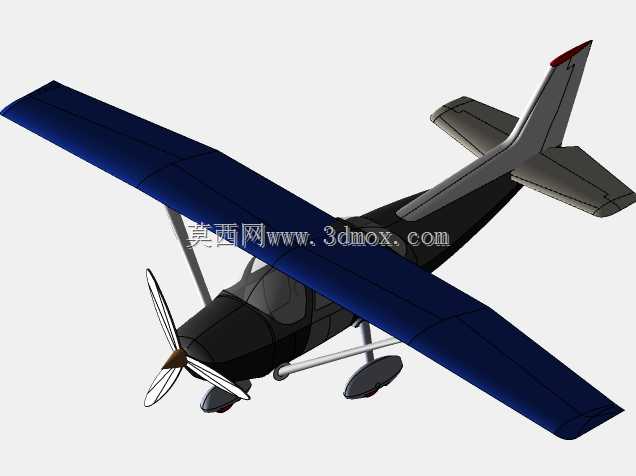

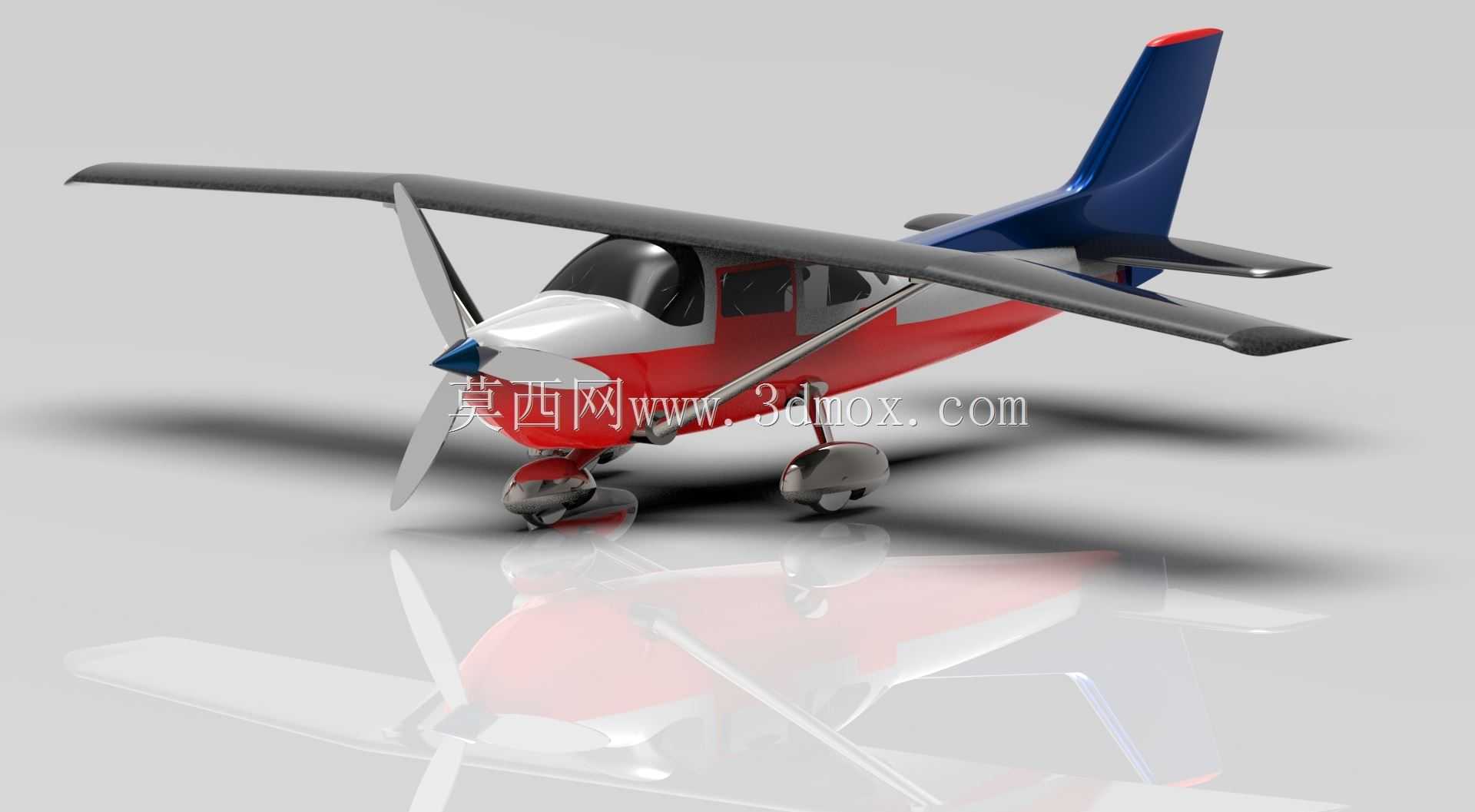

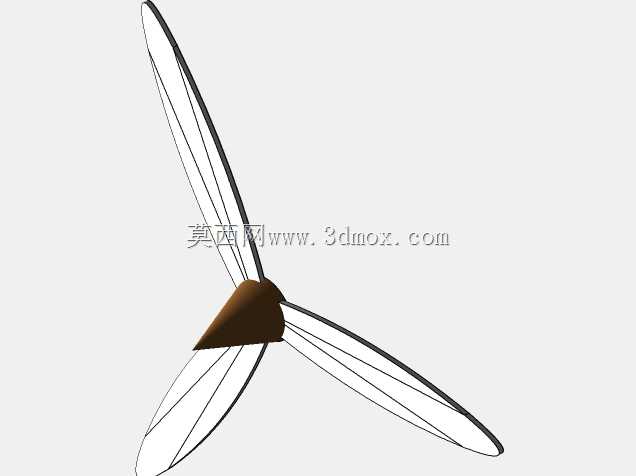

　　这套轻型上单翼训练机的三维结构围绕初级飞行训练、低空观光和短途通用航空作业展开，整机采用塞斯纳172一类高置机翼布局，机翼位于机身上方，可在低速起降阶段提供充足升力，同时让机身下部保持开阔视野，便于学员观察跑道、地标和周边空域。前拉式螺旋桨布置在机头，动力轴线与机身纵向基准基本重合，拉力传递路径直接，螺旋桨滑流还可覆盖机翼前缘与尾翼区域，改善低速操纵响应。机身采用半硬壳式承力思路，前部设置发动机安装防火墙，中段布置并列双座驾驶舱，后段逐步收窄并连接尾翼，外形在保证内部空间的同时控制迎风面积。建模时需要重点核对机头整流罩、风挡弧度、侧窗边界、舱门开口与机翼贯穿段之间的衔接关系，这些区域直接决定乘员进出、仪表板布置和结构梁的安装空间。

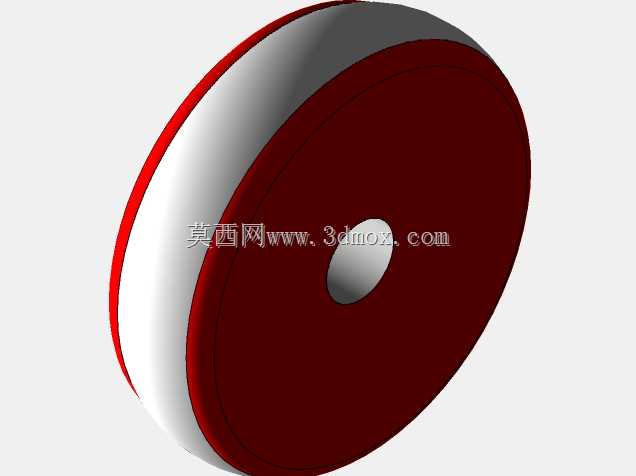

　　机翼部分保留了明显的上反角与矩形翼尖特征，翼内可划分主翼梁、翼肋、燃油舱和蒙皮分区，翼下通过撑杆与机身下部连接，撑杆接头位置需要预留螺栓安装和维护开口。尾翼由垂直安定面、方向舵、水平安定面和升降舵组成，垂尾后掠幅度较小，符合低速教练机强调稳定性的设计取向；舵面铰链线、配重位置和尾轮安装边界都应在数模中明确表达，避免后续运动仿真时出现干涉。前三点式起落架是训练机高频使用的关键部件，前轮位于机头下方并支持转向，两个主轮布置在机身重心稍靠后位置，支柱带有缓冲行程，机轮外侧设置流线型整流罩。建模时要校核起落架完全伸展与压缩状态下的轮胎包络，确认机轮、挡泥板、舱底结构和螺旋桨桨尖之间留有安全间隙，防止着陆冲击阶段发生碰擦。座舱内部可按驾驶杆、

　　脚踏、座椅、仪表板和侧操纵台进行分层，风挡和侧窗采用透明件边界表达，便于后续做可视范围评估。整机外形尺寸需围绕翼展、机身长度、垂尾高度和主轮距建立包络，机库停放、牵引移动和地面转弯时，翼尖、螺旋桨和尾翼均为外伸边界。结构拆解层面，发动机罩、机翼、撑杆、尾翼、起落架和舱门应保持独立装配关系，既能用于整机展示，也能支撑部件级干涉检查、拆装训练和维修工艺说明。对于通用航空装备开发而言，这类数模可用于训练教具制作、机务教学、地面保障方案验证以及飞机外形方案评审，帮助设计人员在投产前理清承力路线、维护开口和运动部件边界。
