大倾角刮板输送臂结构设计方案

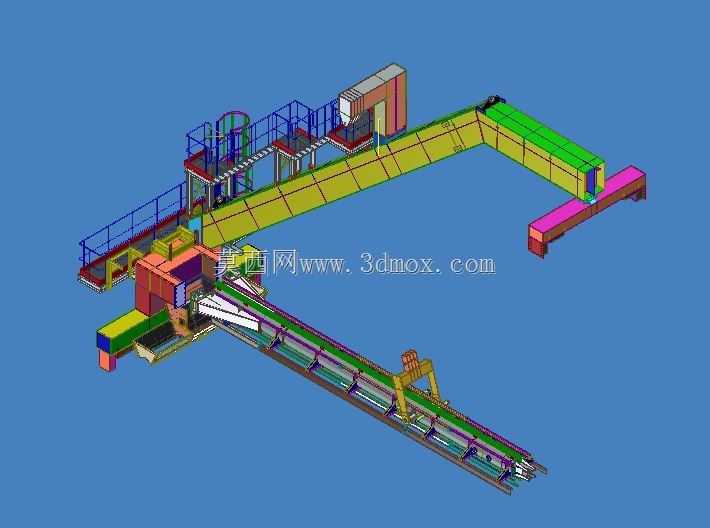

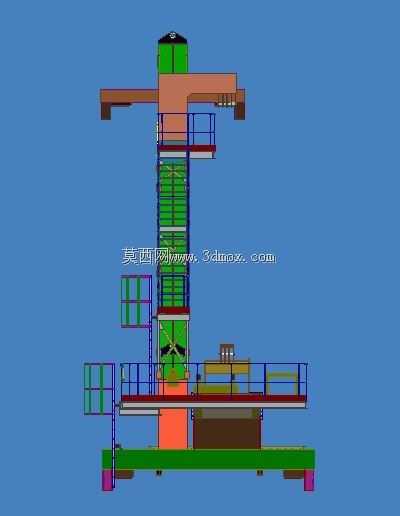

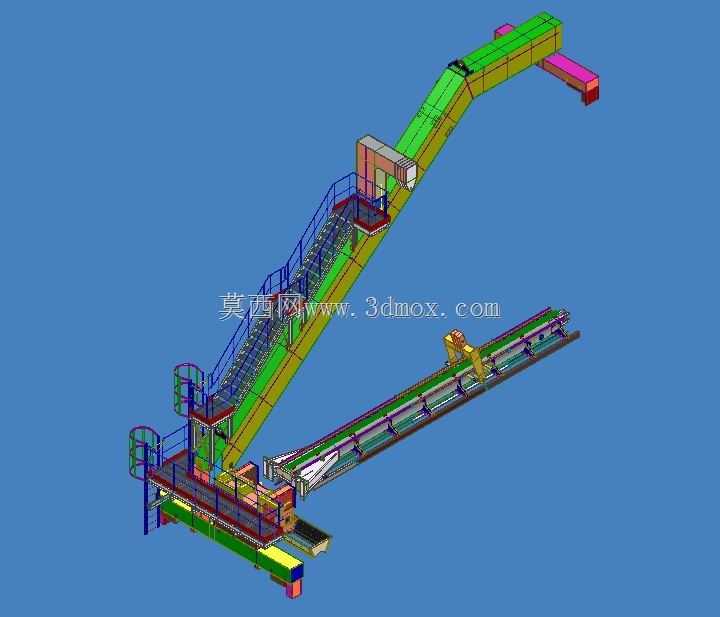

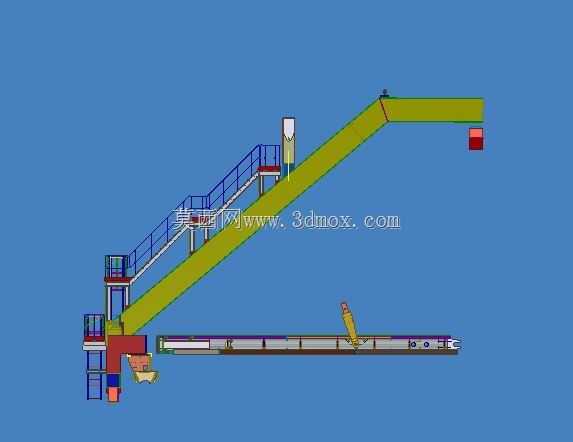

该刮板输送臂主要应用于水泥生产、散料仓储转运等工况场景，可在场地受限的作业区域内实现大倾角的散状物料提升与水平输送衔接，解决常规带式输送机无法在短距离内完成大高度差物料转运的痛点，尤其适配水泥厂熟料中转、骨料仓上下料等需要紧凑布置输送线的作业环节，可直接衔接水平输送段与高位受料点，减少多段输送设备的转接落料点，降低物料洒落与粉尘外溢的概率。从功能特性来看，该结构采用封闭箱型臂架作为主体承载结构，内部配置带刮板的牵引链条，沿臂架倾斜段布置的导轨为链条运行提供导向，刮板随链条循环运动时，可将底部进料段的散料沿倾斜臂架持续刮送至顶端卸料口，配套的侧边防护栏与检修平台沿臂架走向布置，可满足日常巡检、易损件更换的作业空间需求，底部水平段设置的接料结构可承接上游来料，避免物料在进料端堆积卡滞。设计过程中优先考虑了安装边界的适配性，臂架倾斜角度结合常规散料的安息角设定，避免物料在输送过程中出现下滑回料的问题，整体结构采用分段模块化设计，各段臂架通过法兰螺栓连接，可根据现场实际的高度差、水平输送距离调整段数组合，无需重新制作整体臂架，降低现场改造的适配成本。外形尺寸方面，倾斜臂架的宽度根据额定输送量匹配刮板宽度设定，两侧预留的链条运行间隙可避免刮板与臂架内壁发生剐蹭，底部水平段的长度适配上游出料设备的落料点位置，顶端卸料口的伸出长度可匹配下游受料设备的进料口尺寸，安装时需保证臂架底部支撑结构的水平度，倾斜段的侧向支撑需与现场土建结构或设备机架可靠连接，抵消链条运行时产生的侧向拉力。结构细节上，臂架内部的导轨采用耐磨型材制作，可承受刮板与链条长期运行的摩擦损耗，各转弯位置设置的导向链轮可降低链条运行的阻力，减少牵引功率的损耗，检修平台的踏步采用防滑格栅板制作，护栏高度满足高空作业的安全防护要求，整体结构在建模时已完成各运动部件的干涉检查，确保链条、刮板在全行程运行过程中无卡滞点，各连接位置的螺栓孔位、焊接坡口均按照钢结构设计规范设定，可直接用于生产制造的图纸转化。
