高剪切分散机用锯齿式钣金刀片设计

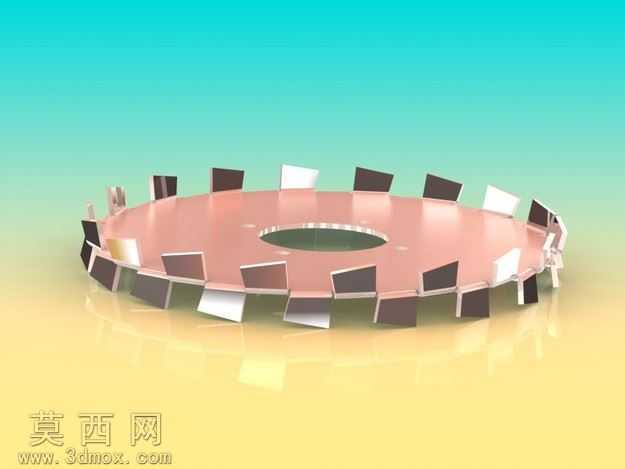

本作品为高剪切分散机配套的核心作业刀片，采用钣金工艺思路完成三维建模设计，整体以圆盘状基体为核心承载结构，中心开设适配设备主轴的安装通孔，孔周均匀布置四个定位小孔，用于刀片与主轴法兰的紧固连接，确保高速运转时的同轴度与连接稳定性，避免作业过程中出现偏摆、松动等安全隐患。建模过程中先绘制中心安装区域的二维草图，通过拉伸特征生成圆盘基体的基础实体，再沿圆盘外圆周方向均匀阵列排布锯齿状剪切齿结构，每一个剪切齿都按照特定的倾角设计，齿面与圆盘基面形成固定夹角，既保证剪切作业时的刃口切入角度，又能在高速旋转时形成强劲的物料湍流，实现对物料的高效剪切、分散与混合。材质设定上选用高强度耐磨不锈钢作为基础材质，渲染时还原金属材质的哑光金属质感，对剪切齿的刃口区域做细微的高光处理，突出刃口的锋利度特征，同时对中心安装孔的内壁做粗糙度质感区分，还原实际机加工后的表面效果。结构设计上充分考虑钣金加工的工艺特性，所有齿形结构的折弯角度统一，齿与齿之间的间距经过反复校核，既保证加工时可通过钣金下料、折弯工序快速成型，减少后续机加工的工序量，又能匹配200美国加仑规格分散机的作业参数，适配20hp动力输出下1600rpm的高速运转工况，在高速旋转时，外周的剪切齿可以快速对团聚状物料进行冲击、剪切、撕裂，配合圆盘基面带动的物料流场，实现物料的均匀分散，避免局部物料团聚、剪切不充分的问题。设计过程中重点校核了高速旋转时的结构强度，对齿根与圆盘基体的连接位置做圆角过渡处理，减少应力集中现象，避免长期高速作业时齿根出现疲劳断裂的问题，同时对整体结构做动平衡模拟优化，确保各个方向的质量分布均匀，降低高速运转时的振动幅度，延长设备主轴与刀片本身的使用寿命。渲染环节采用柔和的工业产品展示光影，通过渐变背景突出刀片的整体结构特征，清晰展现每一个剪切齿的排布角度、安装孔的位置关系，让观看者可以直观理解刀片的结构特点与作业原理。
