奥迪I5涡轮增压废气旁通阀结构设计

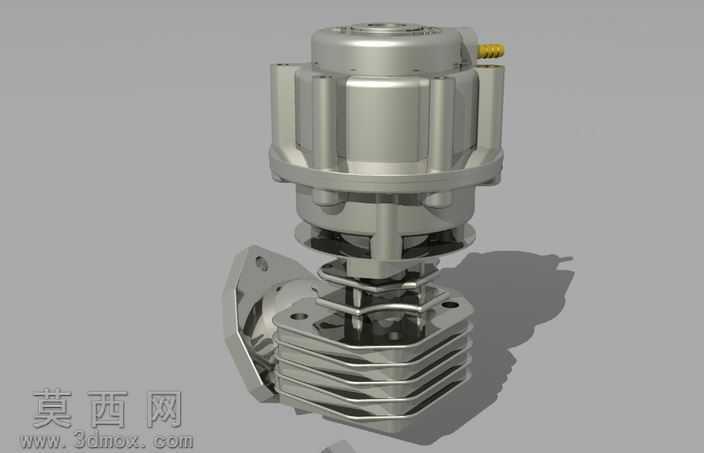

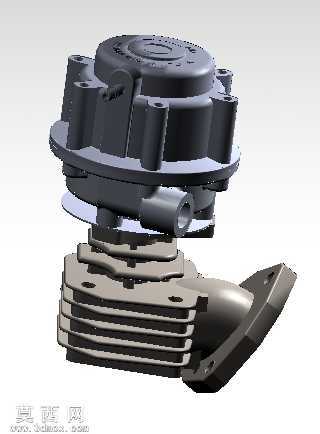

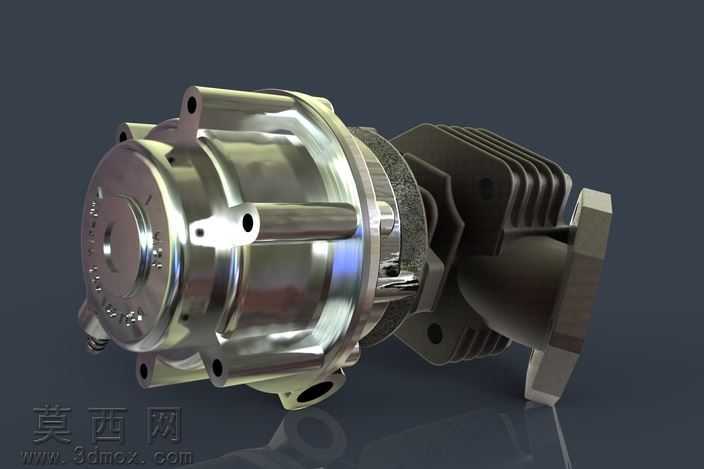

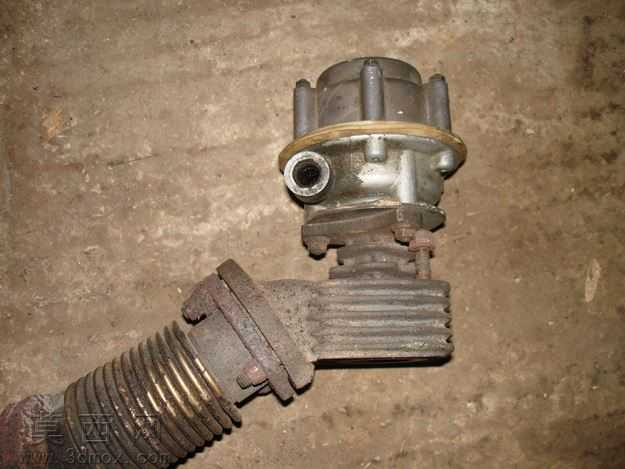

本模型为奥迪I5涡轮增压系统配套的OEM规格Wastegate废气旁通阀三维设计成果，建模阶段围绕实车部件的装配逻辑展开，首先通过逆向测绘结合原厂部件参数确定核心尺寸基准，将旁通阀拆分为上盖执行腔体、中间密封连接段、下侧散热基座、侧置通气接口四个核心装配模块，各模块间的卡扣定位、螺栓孔位、密封槽结构均按照实装公差要求进行1:1还原，确保各部件装配间隙符合汽车动力部件的工程设计规范。建模过程中对执行腔体的多凸台定位结构、侧置气嘴的圆弧过渡、散热基座的多层鳍片结构做了精细化处理，鳍片的厚度、间距、拔模角度均参考量产部件的散热需求设定，避免出现结构干涉或工艺不合理的问题。材质渲染阶段针对不同部件的实际材质做了区分设置：上盖执行腔体采用哑光铸铝材质，调整金属粗糙度与漫反射参数还原铸铝件的磨砂颗粒质感，边缘做轻微倒角磨损效果模拟实车部件的使用痕迹；中间密封段采用耐高温橡胶材质，设置低反光、高漫反射的材质属性还原橡胶密封件的哑光质感；侧置金属气嘴采用抛光铝合金材质，添加轻微环境反射效果凸显金属加工面的光洁度；下侧散热鳍片做了半哑光金属处理，与上盖铸铝材质形成质感区分，同时在部件底部添加倒影效果增强渲染的真实感。结构设计上完整还原了废气旁通阀的工作逻辑预留结构，执行腔体内部的膜片安装位、弹簧限位槽、阀杆连接孔均做了内部结构还原，并非仅做外观壳体建模，可用于涡轮增压系统的装配演示、工作原理模拟以及相关改装方案的结构验证。整体建模过程严格遵循汽车动力部件的设计逻辑，既保证了外观与原厂部件的高度一致性，也兼顾了内部结构的工程合理性，可适配汽车动力系统教学、改装方案展示、零部件装配验证等多种使用场景，模型的各部件均做了独立命名与分组，方便后续进行结构拆解、工程出图以及仿真分析操作。
