卧式双锅筒余热回收换热装置结构

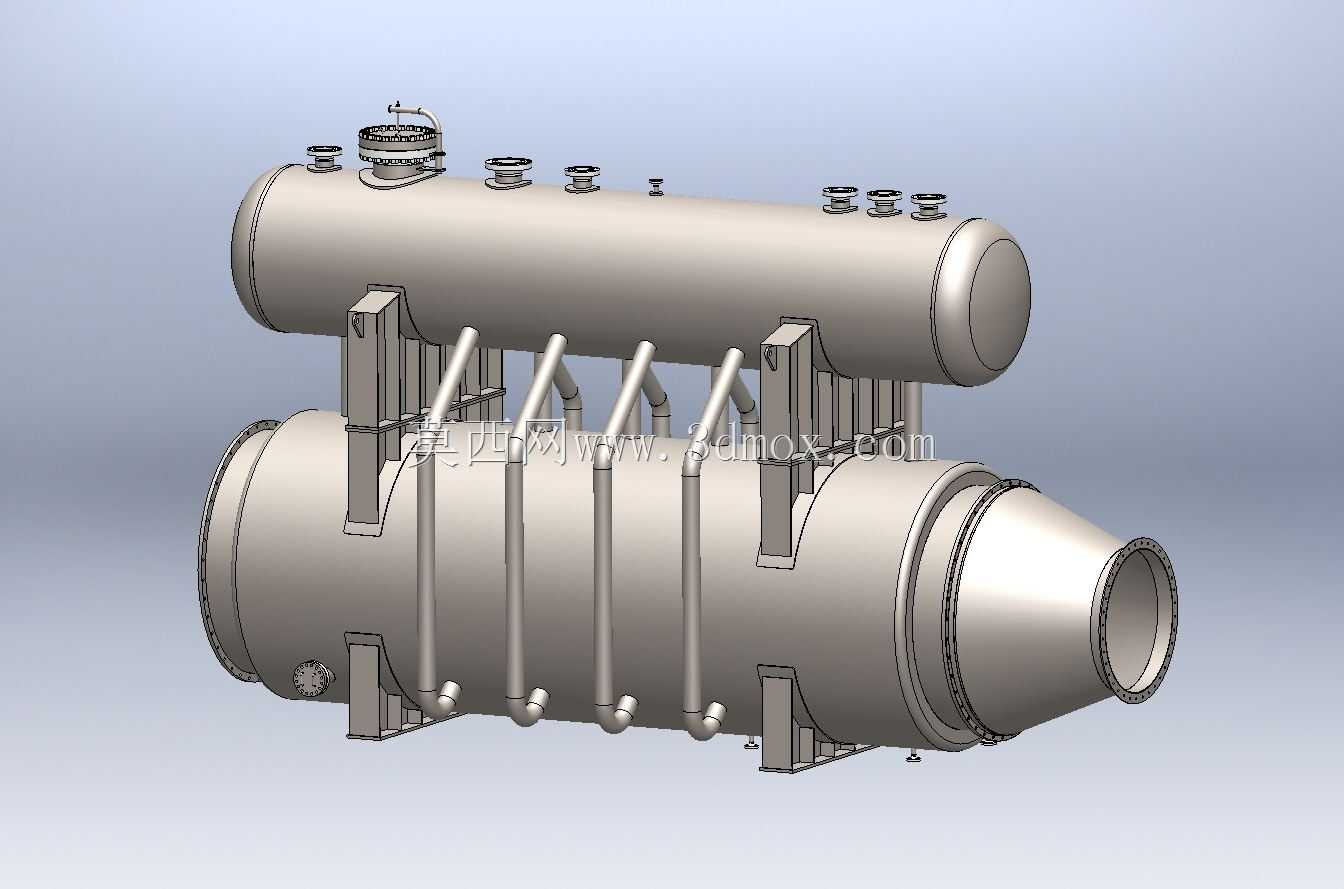

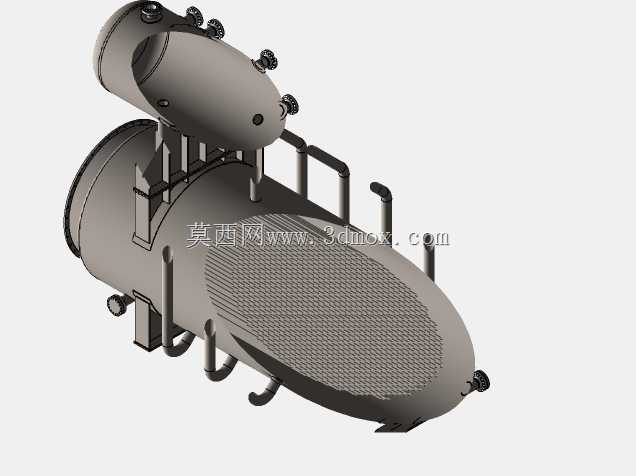

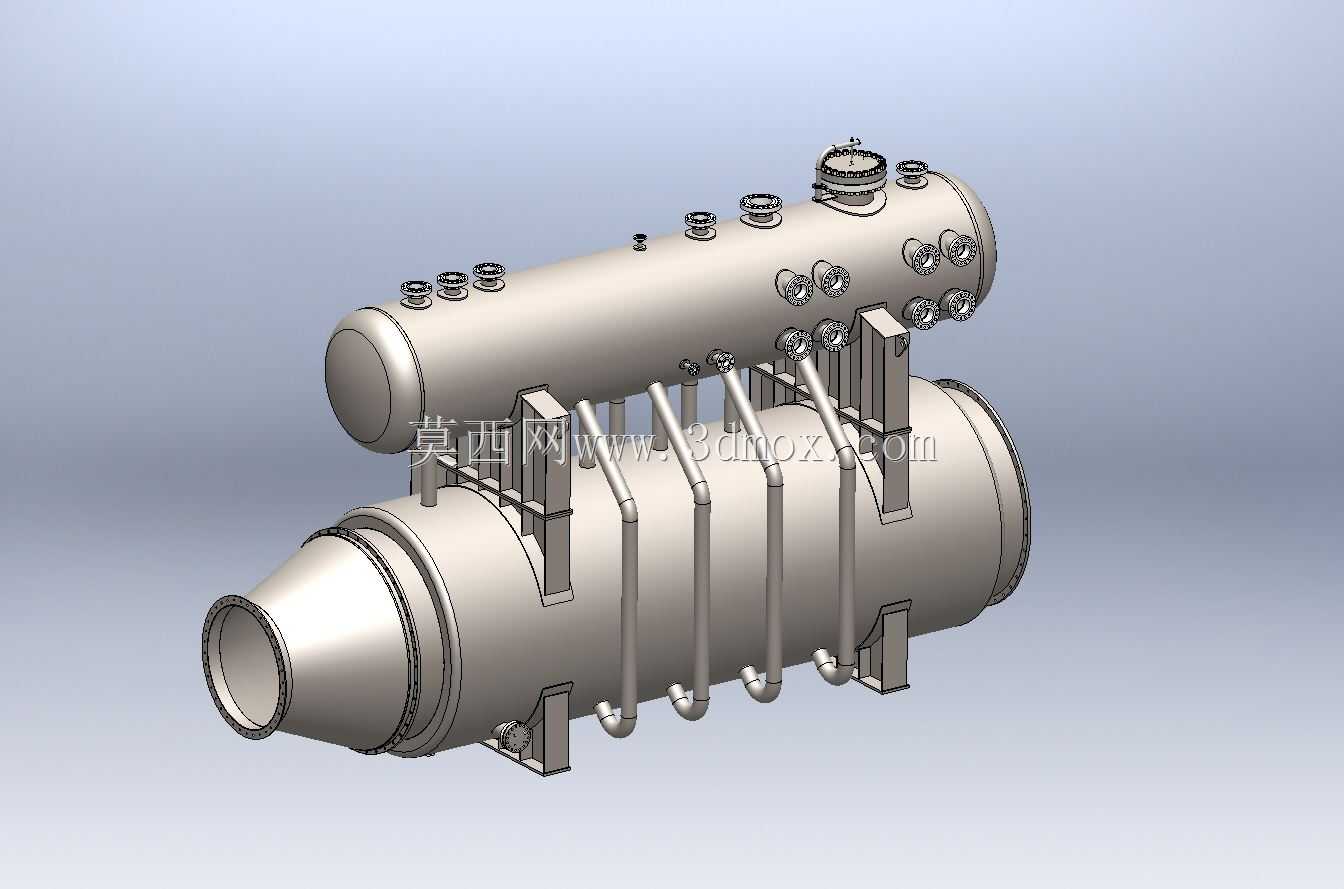

该装置主要应用于工业烟气余热回收场景，适配冶金、建材、化工等行业中温烟气段的热能回收工况，可对接窑炉、燃气轮机、工业加热炉等设备的尾部烟道，将烟气携带的显热转化为饱和蒸汽或高温热水，供给生产工艺用热、厂区供暖或发电回路，有效降低生产流程的综合能耗，减少排烟热损失。从结构设计来看，采用上下双锅筒卧式布置形式，下锅筒为烟气流通的主换热腔体，前端设置变径锥形烟道接口，可直接对接不同通径的排烟管道，避免现场安装时额外制作异径过渡段，上锅筒为汽液分离与储水腔体，两者通过多组垂直布置的上升管、下降管连通，形成自然水循环回路，无需额外配置强制循环水泵即可完成换热介质的循环流动，降低设备运行的附属能耗。上锅筒顶部布置有多个管座接口，分别对应安全阀、压力表、水位计、主蒸汽出口、给水入口等外接附件的安装位置，接口排布遵循现场操作的检修空间要求，相邻接口的中心距预留了足够的扳手操作与阀门安装空间，避免后期运维时出现操作干涉。上下锅筒之间的连接管采用弯管成型工艺，管路走向避开下锅筒的支座安装位置，支座采用鞍式支撑结构，设置于下锅筒的重心对称位置，可适配混凝土基础或钢架平台的安装要求，安装边界需预留上锅筒顶部附件的操作空间、下锅筒前后端烟道的对接空间，以及侧面管路的检修通道，整体安装时需保证上锅筒水平度偏差在规范允许范围内，避免水循环出现滞流区。设计过程中充分考虑了热膨胀补偿需求，连接管路的弯管结构可吸收设备启停过程中锅筒受热产生的轴向与径向膨胀量，避免管路连接处出现热应力拉裂问题，下锅筒内壁可根据烟气腐蚀特性选择对应的防腐衬层结构，适配不同含硫量、含尘量的烟气工况，设备整体的流道设计保证烟气流速处于合理区间，既避免流速过高造成换热面冲刷磨损，也防止流速过低导致积灰堆积影响换热效率。
