工业级管壳式换热设备三维结构设计

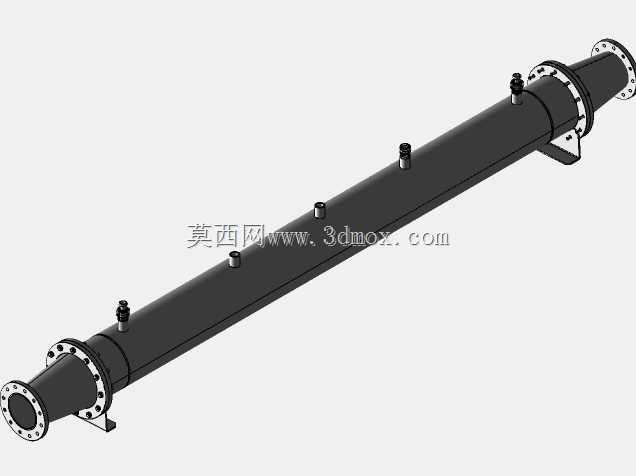

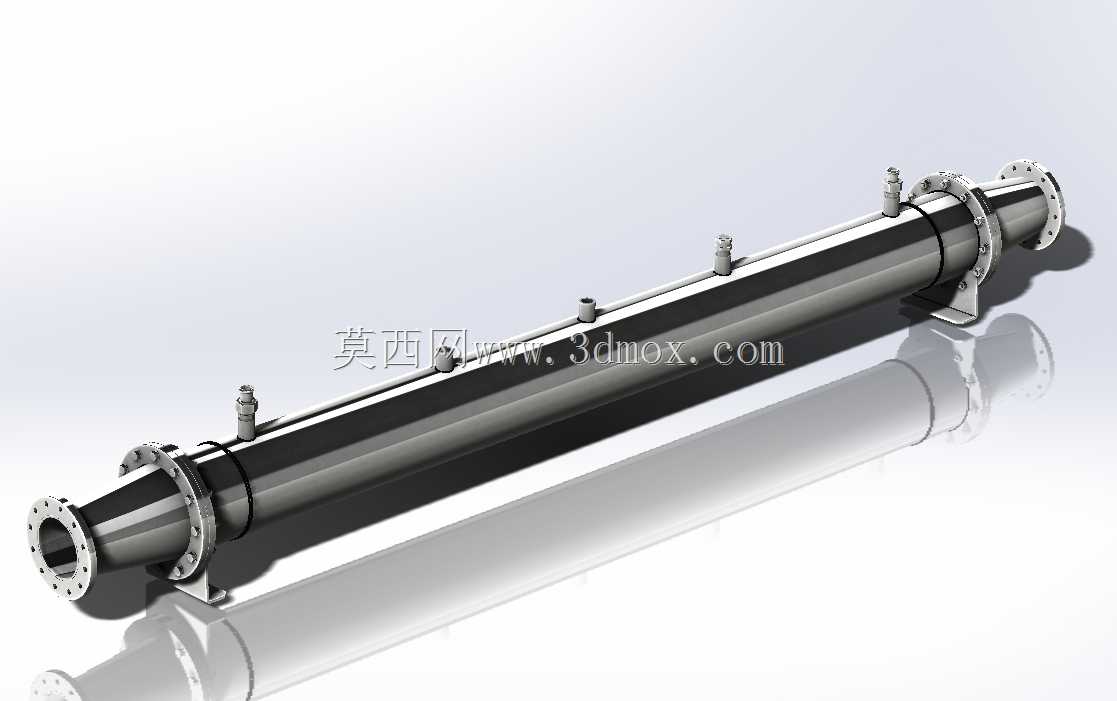

该管壳式换热结构的三维建模，完全贴合石油炼化、化工生产、集中供热、暖通空调系统的现场安装与运行需求，这类设备是工业领域实现不同流体间热量传递的核心通用设备，可完成液-液、汽-液、气-气等多相介质的热量交换，既可以作为加热器、冷却器使用，也可承担冷凝器、蒸发器的功能，在化工生产流程中常用来对反应物料进行预热或降温，在热电联产场景中可回收高温烟气余热加热给水，在民用集中供热系统里则承担一次网与二次网的热量转换作用。从结构设计逻辑来看，建模时优先保证了管束与壳体的同轴度，两端法兰的螺栓孔位完全匹配行业通用管道连接标准，壳体上预留的多个接口分别对应介质进出口、排气口、排液口以及温度、压力检测点位，支座采用鞍式支撑结构，支撑间距经过载荷校核，可避免长壳体运行过程中出现挠度变形影响密封性能。设计过程中充分考虑了安装边界的适配性，设备整体为卧式长筒结构，两端法兰的端面距、支座的安装孔位间距、壳体外径尺寸均参照通用换热设备的安装规范设定，可直接对接现有工业管道系统，无需额外定制转接构件。管束部分采用等间距排列设计，折流板的间距设置兼顾了壳程介质的流速与换热效率，既避免流速过低导致换热系数不足，也防止流速过高带来过大的阻力损失与管束冲蚀。壳体与管板的连接结构做了密封强化设计，可承受不同压力等级下的介质密封需求，两端封头的流道设计保证了管程介质能够均匀分布到每根换热管中，避免出现流量偏流导致的局部换热效率下降或局部过热问题。建模时对所有连接部位的倒角、焊缝预留位置都做了还原，可直接用于后续的工程出图、装配干涉校验以及安装施工模拟，对于设备选型阶段的方案比对、结构优化也有实际参考价值，能够帮助设计人员快速核验设备在具体工况场景下的安装适配性与结构合理性。
