离心式径向叶轮三维结构设计

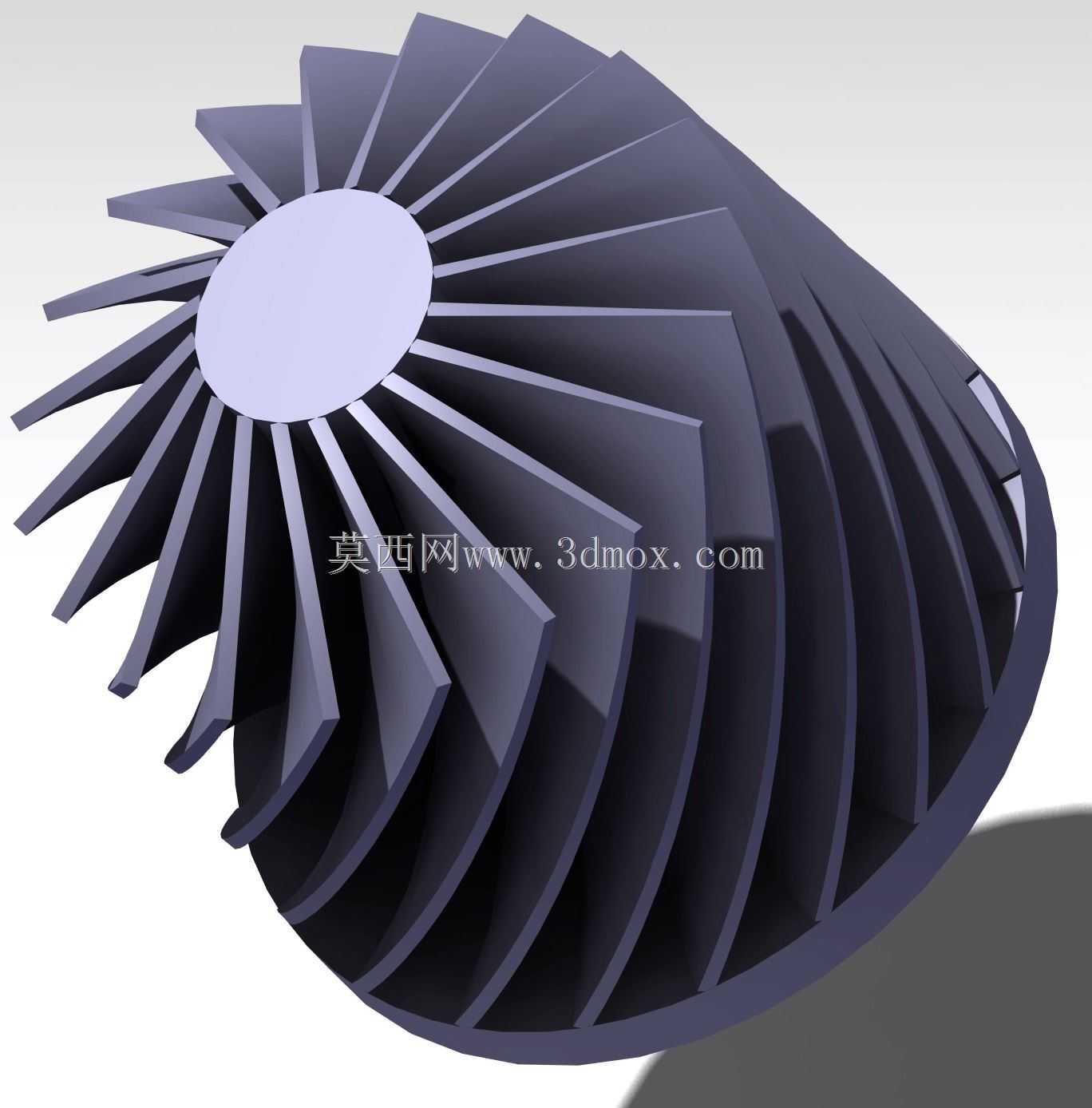

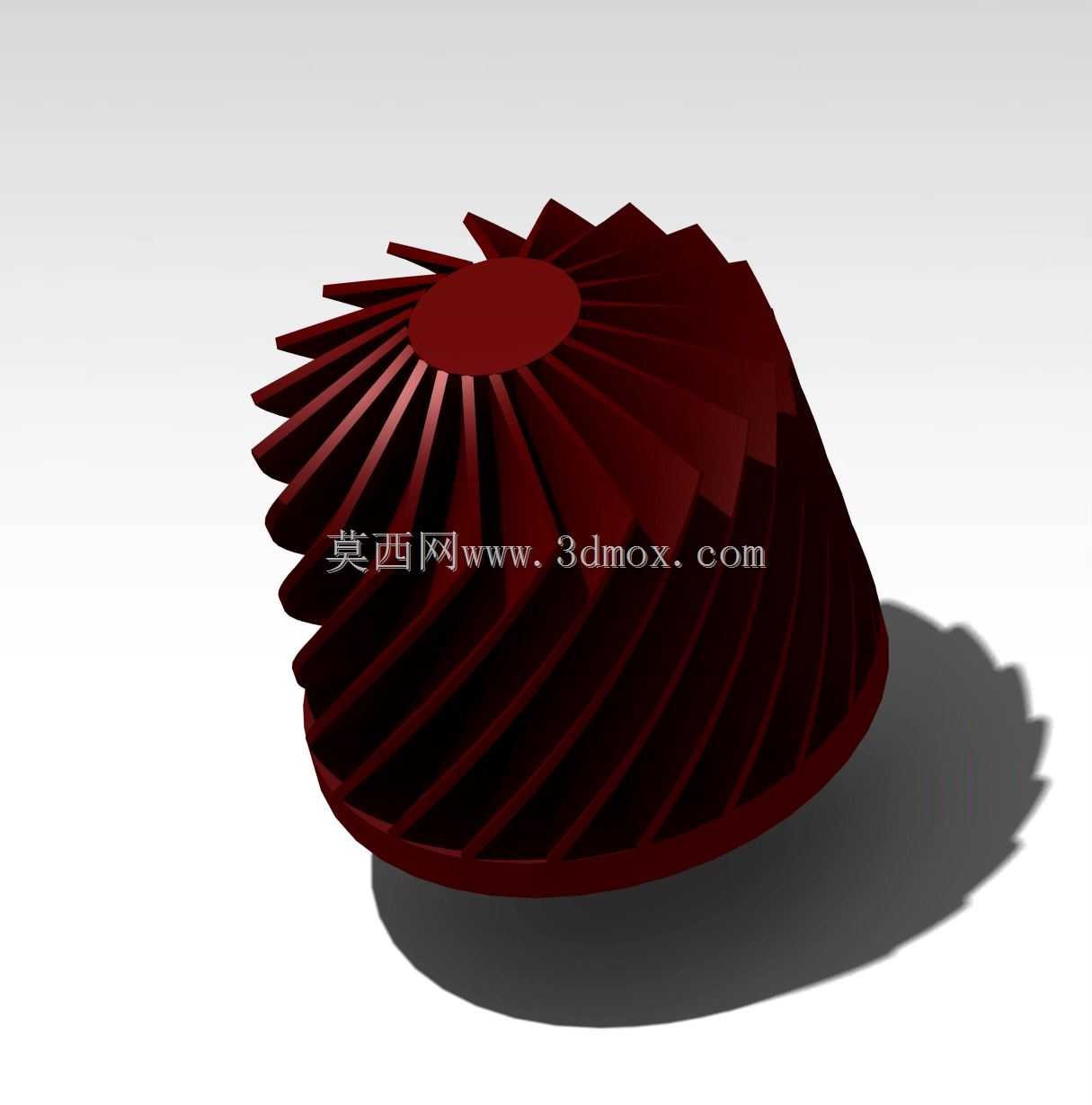

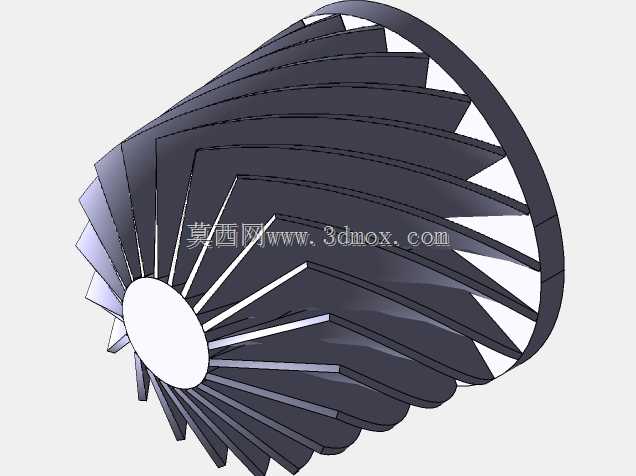

该叶轮属于径流离心式结构，核心应用场景覆盖中小型涡轮动力装置、离心式流体增压设备、工业通风系统以及微型燃气透平单元，在流体介质能量转换环节承担核心做功功能，可将输入的轴功转化为流体的压力能与动能，适配空气、低粘度工业流体等介质的输送与增压工况。从结构设计逻辑来看，整体采用锥弧形轮毂基底，叶片沿轮毂周向均匀阵列排布，单叶片采用大扭角空间曲面构型，从轮毂中心的进气端沿径向向外延伸至轮缘出口端，叶片型线沿气流流向做渐进式扭转变形，能够有效降低流体进入叶道时的冲击损失，同时控制叶道内的流动分离，避免低工况下出现大面积涡流区，提升全工况区间的运行效率。设计过程中优先约束了轮毂中心的安装定位基准，中心轴孔区域预留了标准轴系配合的安装边界，可匹配常规平键连接的动力输入轴，轮毂端面设置有轴向定位的贴合面，能够保证装配后叶轮的端面跳动量控制在旋转部件允许的公差范围内，避免高速运转时出现动平衡超标问题。叶片与轮毂的连接区域做了平滑过渡圆角处理，可大幅降低高速旋转时的应力集中系数，避免长期交变载荷下出现根部疲劳裂纹，轮缘侧的叶片出口边做了等厚修型处理，既控制了叶轮整体的转动惯量，也能减少出口尾迹造成的流动损失。从安装边界来看，叶轮整体轴向尺寸紧凑，轮缘最大直径与轮毂直径的比值控制在合理区间，可适配蜗壳或导叶组件的内腔尺寸，装配时无需对周边壳体做额外切削加工，轴向定位尺寸可通过轴肩与锁紧螺母的配合实现精准调整，保证叶轮出口与蜗壳流道的对中精度。实际运行过程中，该结构叶轮在设计转速下可实现稳定的流体输出，叶道截面沿流向的渐扩设计能够让流体在叶道内完成初步的动能向压力能转换，降低后续扩压部件的负荷，叶片的前缘修型可适配不同角度的来流条件，在变工况运行时仍能保持较好的流动稳定性，减少喘振发生的概率。建模过程中对叶片曲面做了连续曲率校验，保证曲面加工时可通过五轴铣削实现一次成型，无需后续过多手工修磨，轮毂的实体结构做了等强度优化，在保证结构刚度满足高速旋转强度要求的前提下，尽可能去除非承载区域的冗余材料，降低整体重量，减少启动阶段的转动惯量冲击。
