户外庭院便携炭烤烧烤架结构设计

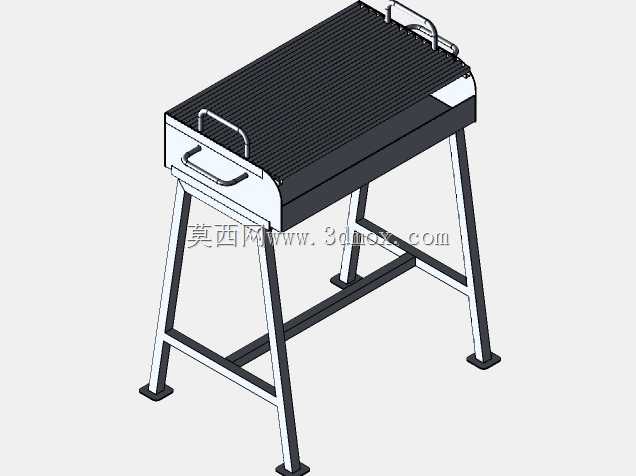

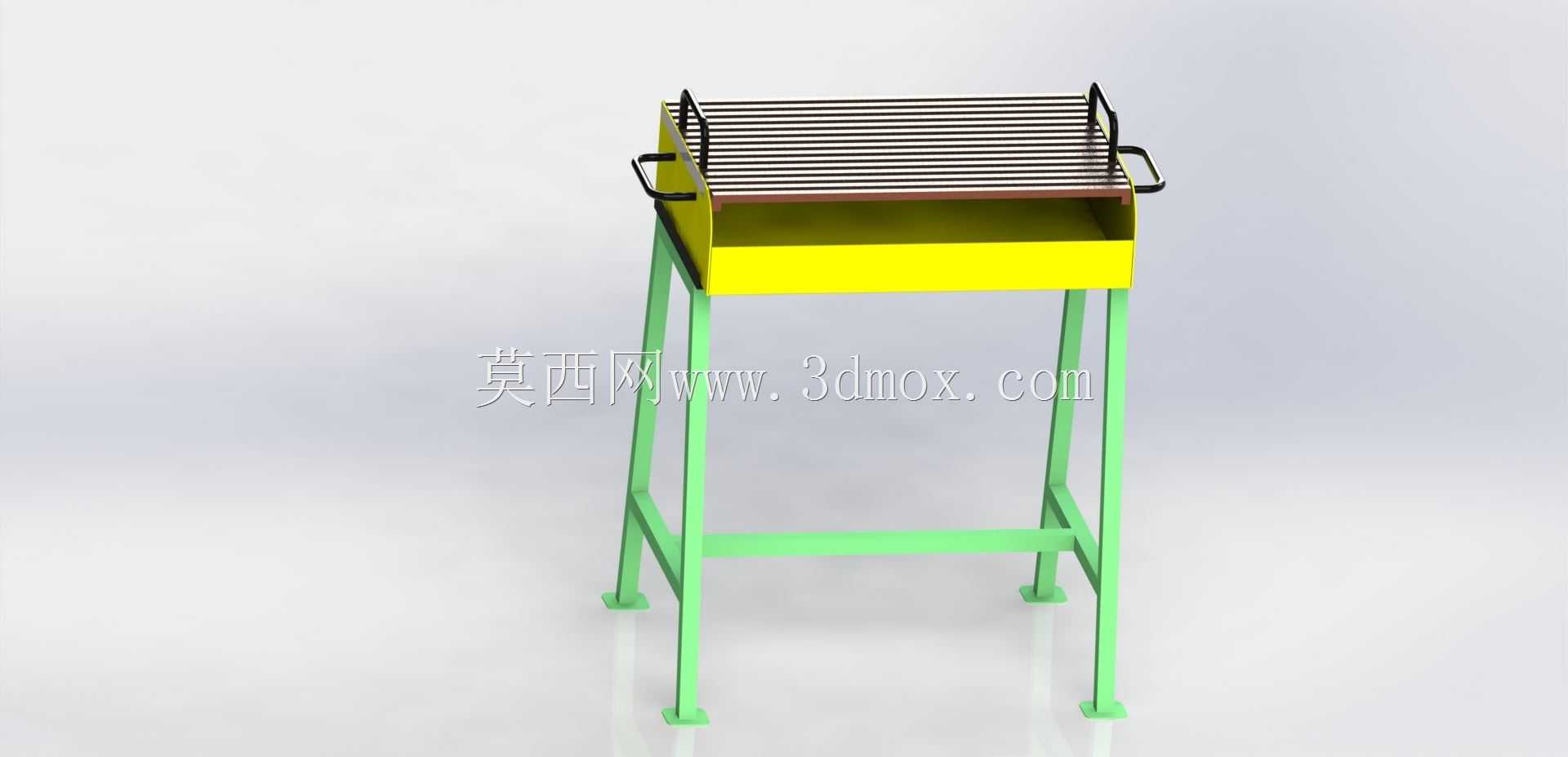

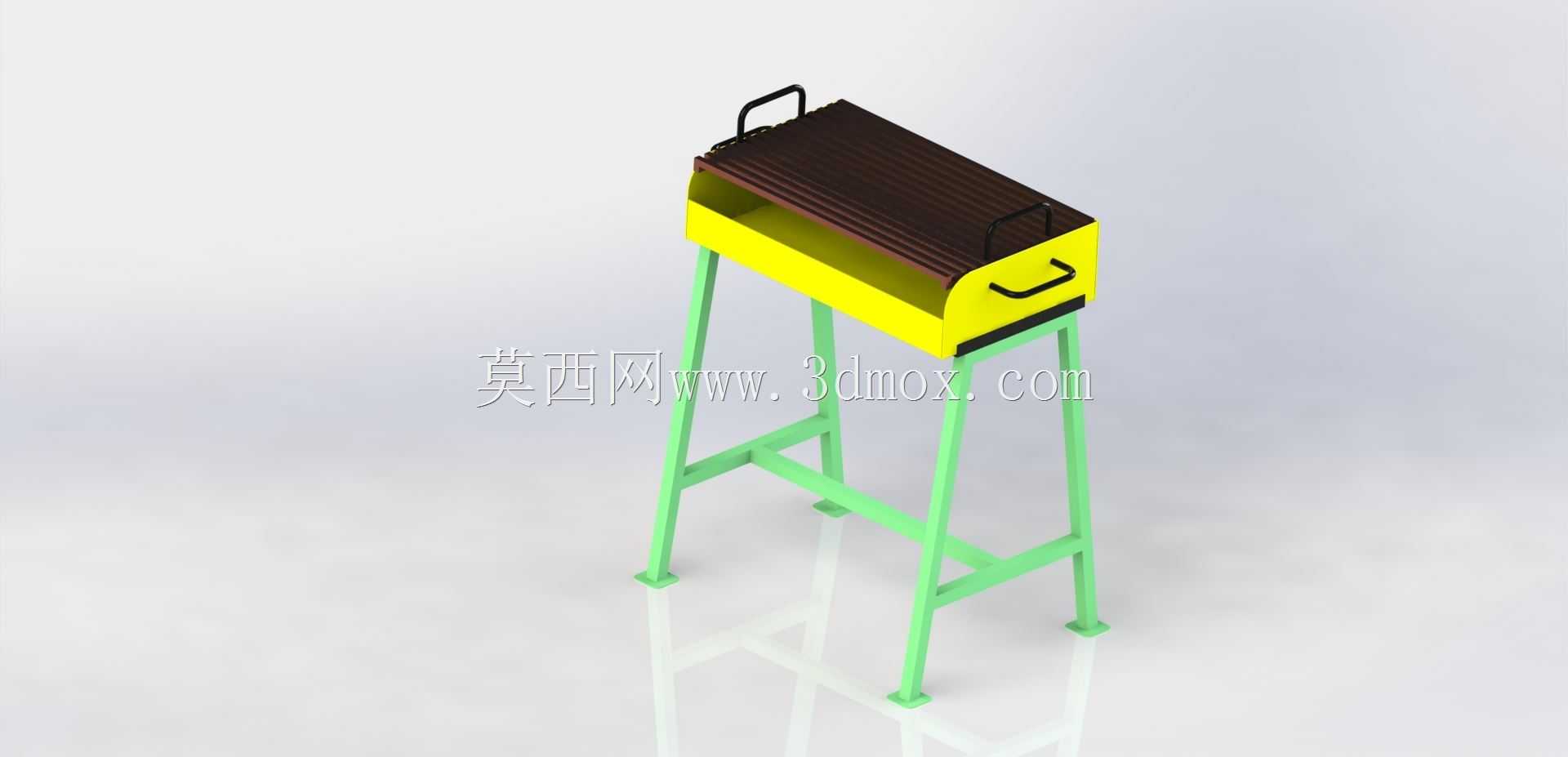

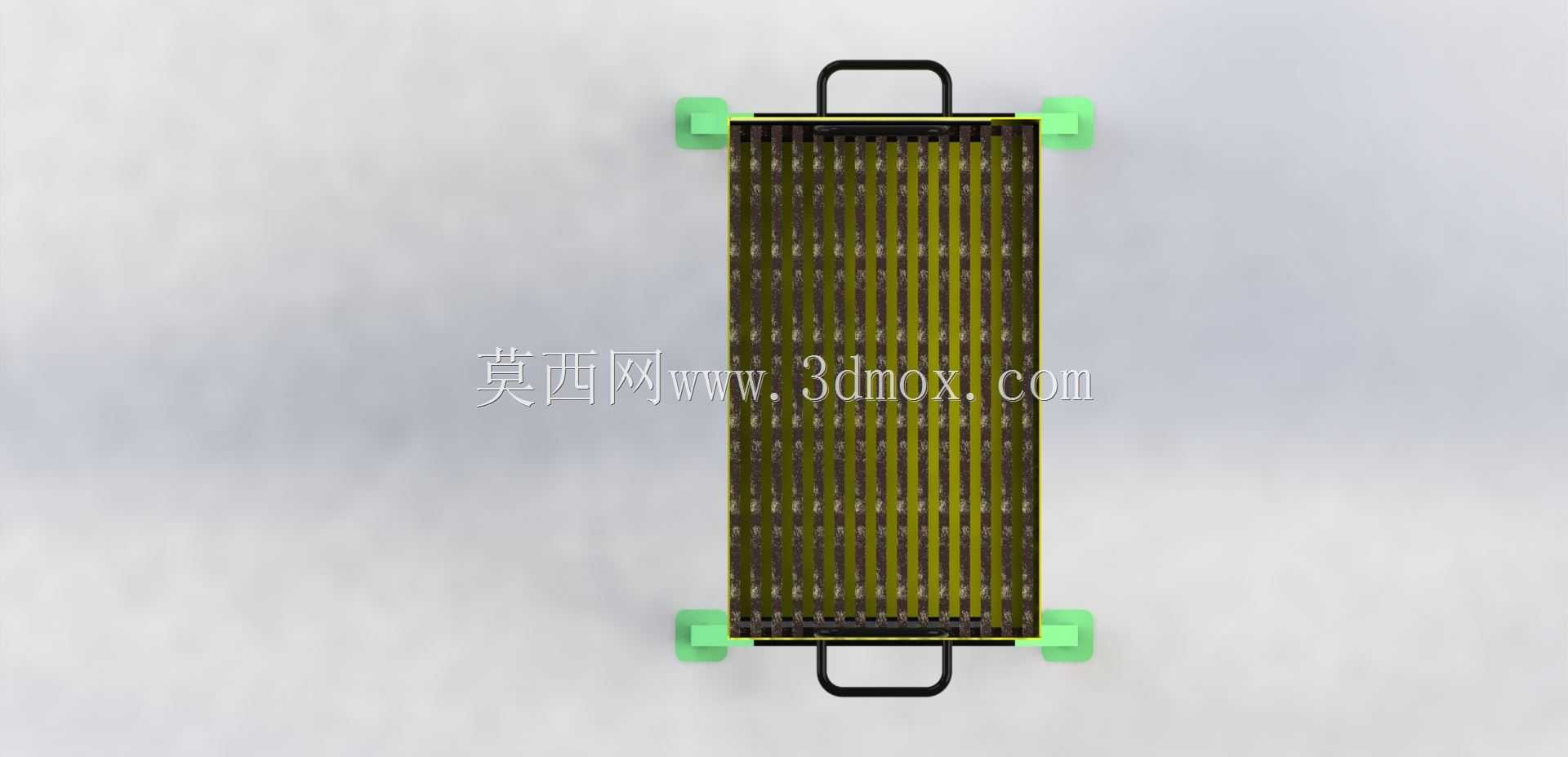

这款炭烤烧烤架的三维结构设计，核心围绕户外休闲场景的实际使用需求展开，覆盖家庭庭院聚餐、近郊野餐露营、小型户外团建等高频使用场景，区别于商用大型烤炉，整体设计偏向轻量化便携属性，同时兼顾炭烤作业的结构稳定性与热利用效率。从结构功能层面来看，烤架主体采用矩形炉身框架设计，底部设置四根独立支撑腿，支撑腿与炉身采用可拆卸式插接结构，无需额外紧固件即可完成组装，收纳时可将支撑腿完全拆解，大幅缩小收纳体积，适配家用汽车后备箱的常规存放空间，经尺寸校核，组装完成后整体高度符合成年人站立操作的舒适区间，无需过度弯腰即可完成食材翻面、火候调整等操作，炉身长度可同时容纳十余份肉类食材与玉米、菌菇等素食，满足4-6人同时用餐的烤制需求。炉身内部设置分层结构，下层为炭槽区域，炭槽与炉身侧壁预留15mm的通风间隙，配合炉身侧壁预设的通风孔，可在炭烤过程中形成自然空气对流，为木炭燃烧提供充足氧气，减少闷燃产生的烟气，同时炭槽采用下沉式设计，距离上层烤网的高度经过反复校核，既避免距离过近导致食材烤焦，也防止距离过远造成热量浪费，烤制区域的温度可稳定维持在炭烤适宜区间。上层烤网采用栅格结构设计，栅条间距经过优化，既可以避免小块食材掉落至炭槽，也能让木炭燃烧的热量直接穿透烤网作用于食材，同时烤网两侧设置一体式弯折把手，无需额外配件即可徒手完成烤网的抬升、移位操作，方便中途添加木炭或者调整炭火分布。炉身两侧额外设置外置置物台结构，可临时放置烤夹、毛刷、待烤食材等物品，减少操作过程中来回取放物品的动线长度，提升使用便捷性。从设计思路层面，整体结构未采用复杂的传动或连接部件，所有零部件均采用常规钣金弯折、型材切割工艺即可加工生产，零部件通用化程度高，后期维护更换成本低，炉身边缘全部做卷边钝化处理，避免组装、使用过程中出现锐边划伤的风险，所有与食材接触的部件均预留了食品级涂层的安装厚度，适配后续表面处理的工艺要求。安装边界方面，该烤架无需额外固定安装，放置于平整的草地、水泥地面即可稳定使用，支撑腿底部设置防滑垫结构，可在略有坡度的户外地面保持放置稳定性，不会出现侧翻、滑移的风险，整体结构无易损易耗的复杂部件，常规使用场景下的结构寿命可满足高频户外使用需求。
