工业低氮燃气燃烧装置结构设计

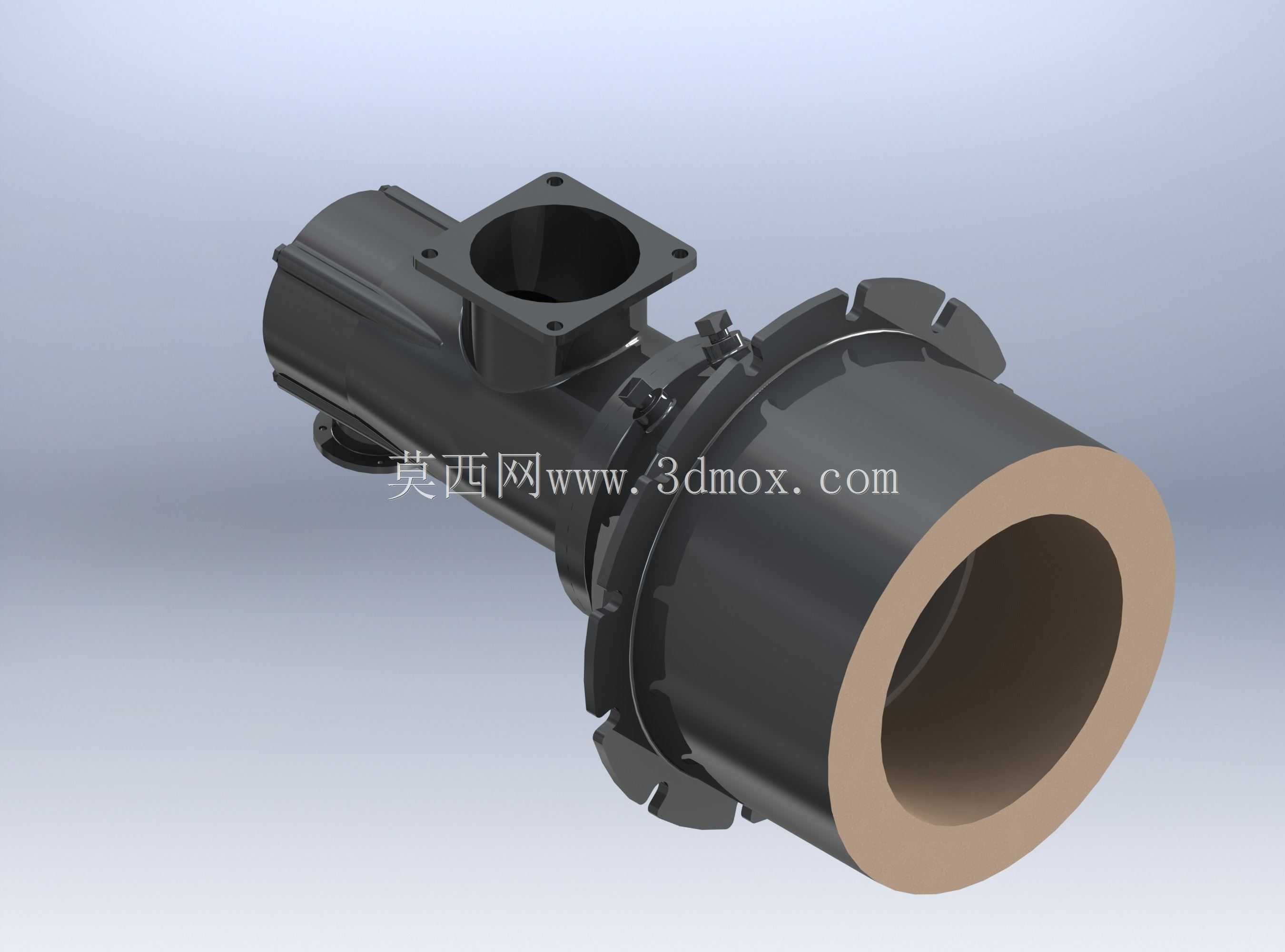

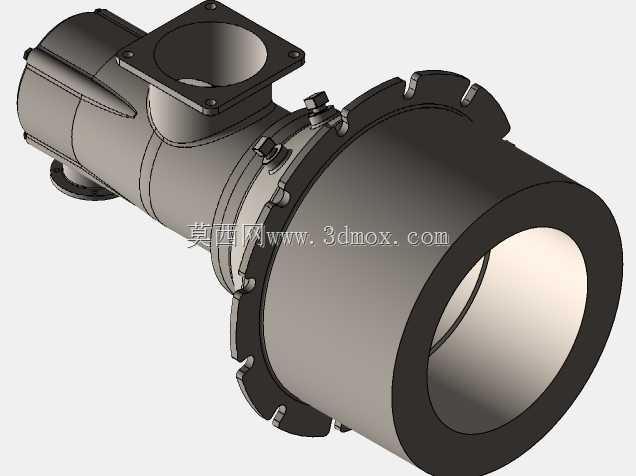

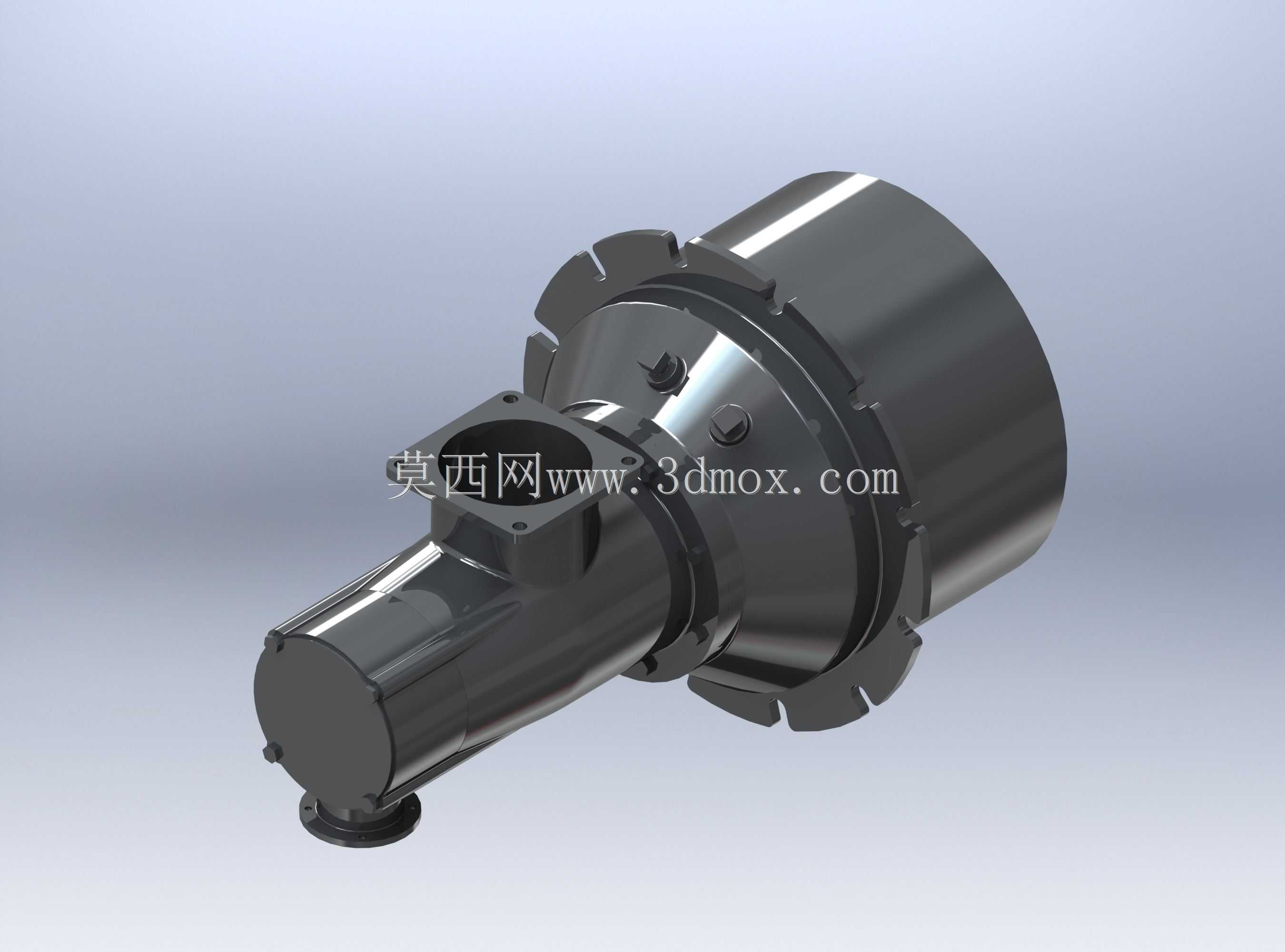

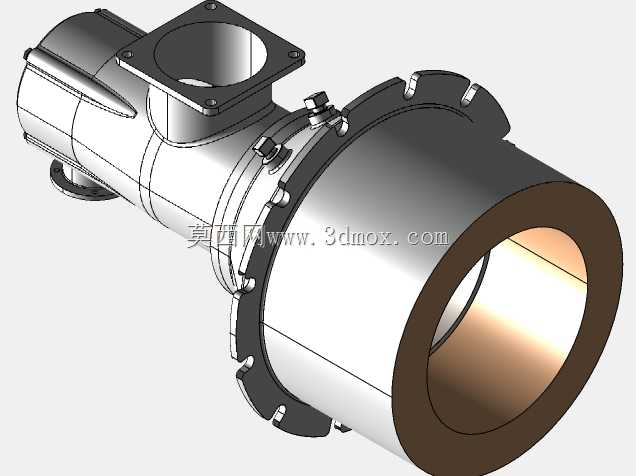

在工业热能供给场景里，这类燃烧装置常配套于涂装线烘干段、小型工业锅炉、食品加工烘烤设备以及金属热处理炉的供热单元，核心作用是将燃气与助燃空气按合理比例充分混合后实现稳定燃烧，输出可控的高温热流，为后端工艺环节提供持续稳定的热源。从结构设计逻辑来看，该装置采用同轴式布局，前端为燃气与空气的混合喷射段，中部设置了稳焰结构，后端为安装固定法兰段，整体外形为阶梯轴类回转结构搭配侧置的进气接口，最大外圆直径适配常规工业炉的安装开孔尺寸，轴向长度预留了足够的混合行程，保证燃气喷出前能和空气实现充分预混，避免燃烧不充分带来的积碳、热效率偏低问题。安装边界上，后端的法兰盘设置了均匀分布的螺栓过孔，可直接与炉体侧壁的预埋法兰对接，侧置的进气接口预留了标准管螺纹连接位，现场安装时无需额外加工转接件，可直接对接燃气供给管路与助燃风管路。功能特性层面，该结构在喷口位置设计了多段式稳焰齿结构，当助燃风风压出现小幅波动时，可在喷口前端形成稳定的回流区，避免火焰脱火、熄火问题，适配不同工况下的负荷调节需求；外壳采用一体成型的回转结构，减少了拼接焊缝带来的漏气风险，表面的散热筋结构可在运行时快速导出壳体表面的热量，避免连接密封件长期处于高温环境下出现老化失效。设计过程中优先考虑了现场运维的便利性，整体结构无复杂的内嵌易损件，前端的喷火段可直接从炉体外侧拆卸清理，无需进入炉内作业，大幅降低了日常维护的操作难度。针对不同供热功率的需求，该结构的燃气喷孔孔径、混合段长度可通过参数化调整快速适配，建模时已将各段尺寸做了参数关联，调整功率参数时可同步更新整体外形与安装尺寸，减少重复建模的工作量。实际选型时，可根据炉体的热功率需求、炉膛背压参数匹配对应的喷孔规格，安装时需注意保证装置与炉体安装面的同轴度，避免喷口偏斜导致火焰冲刷炉壁，造成炉体局部过热损坏。
