工业流体输送用涡轮泵结构设计

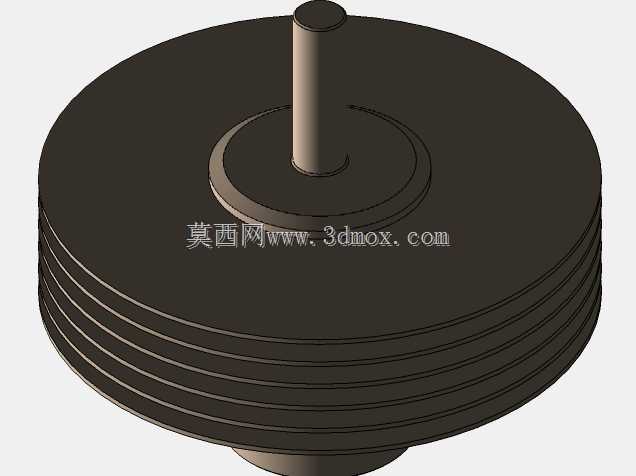

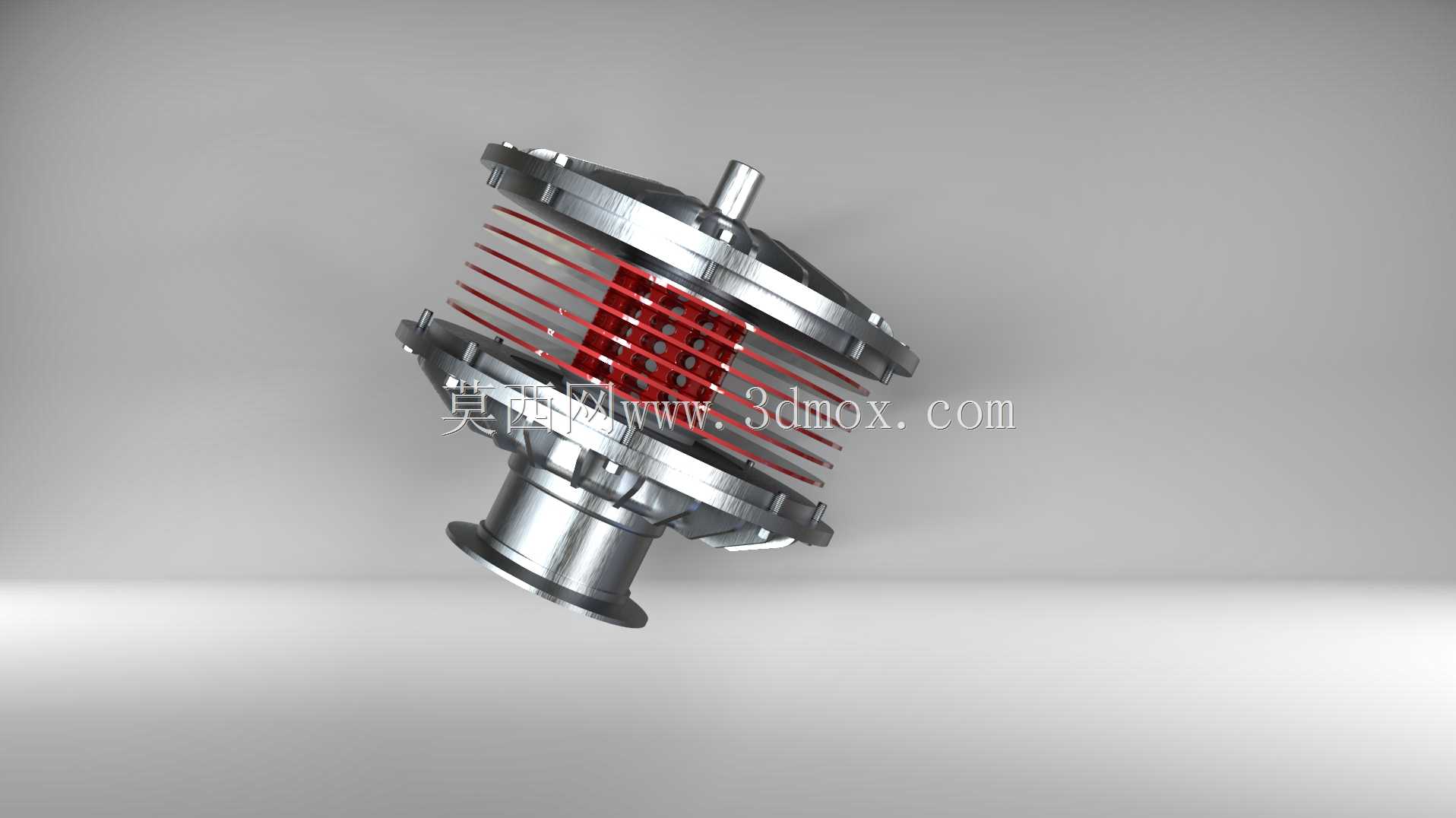

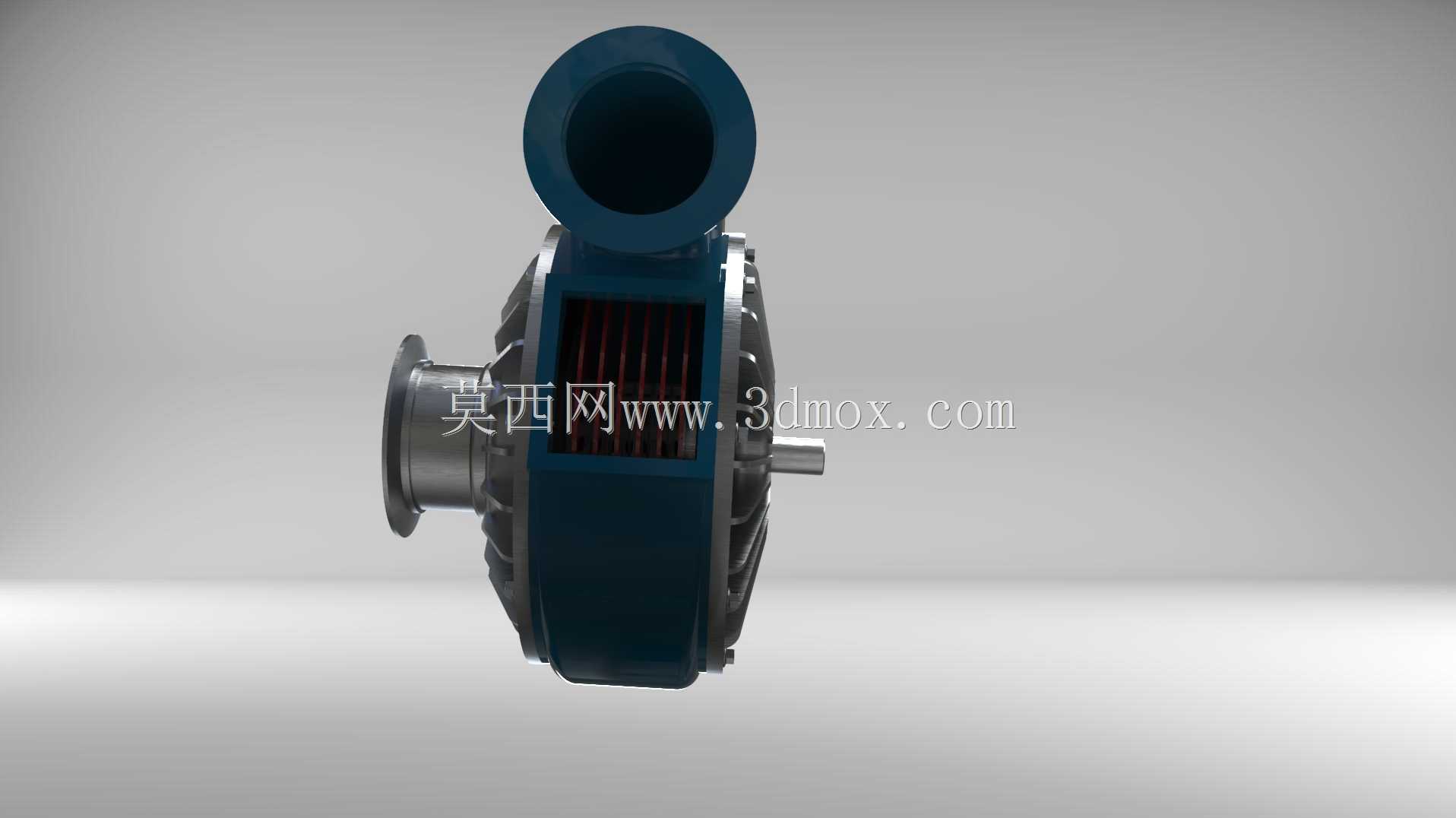

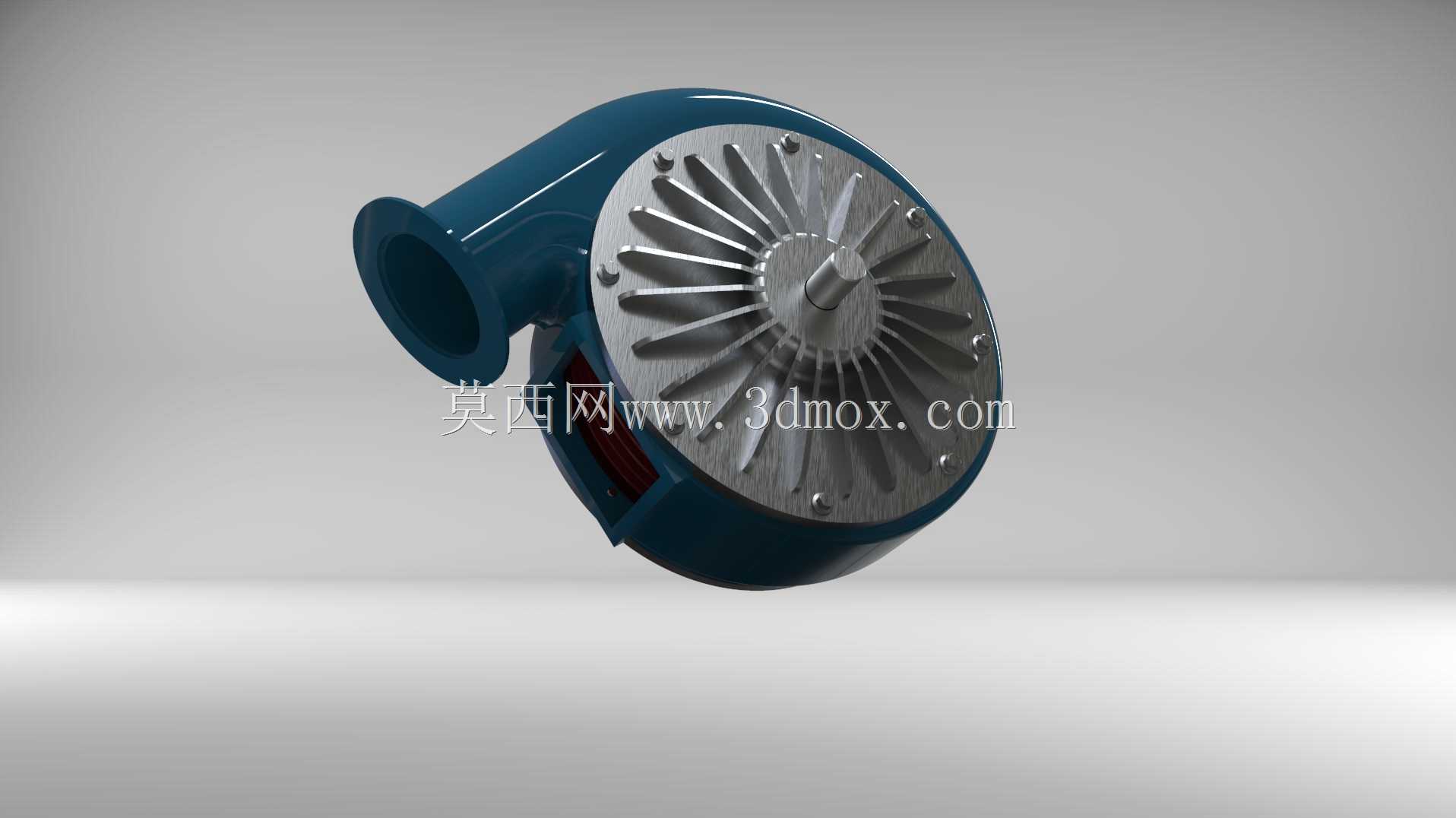

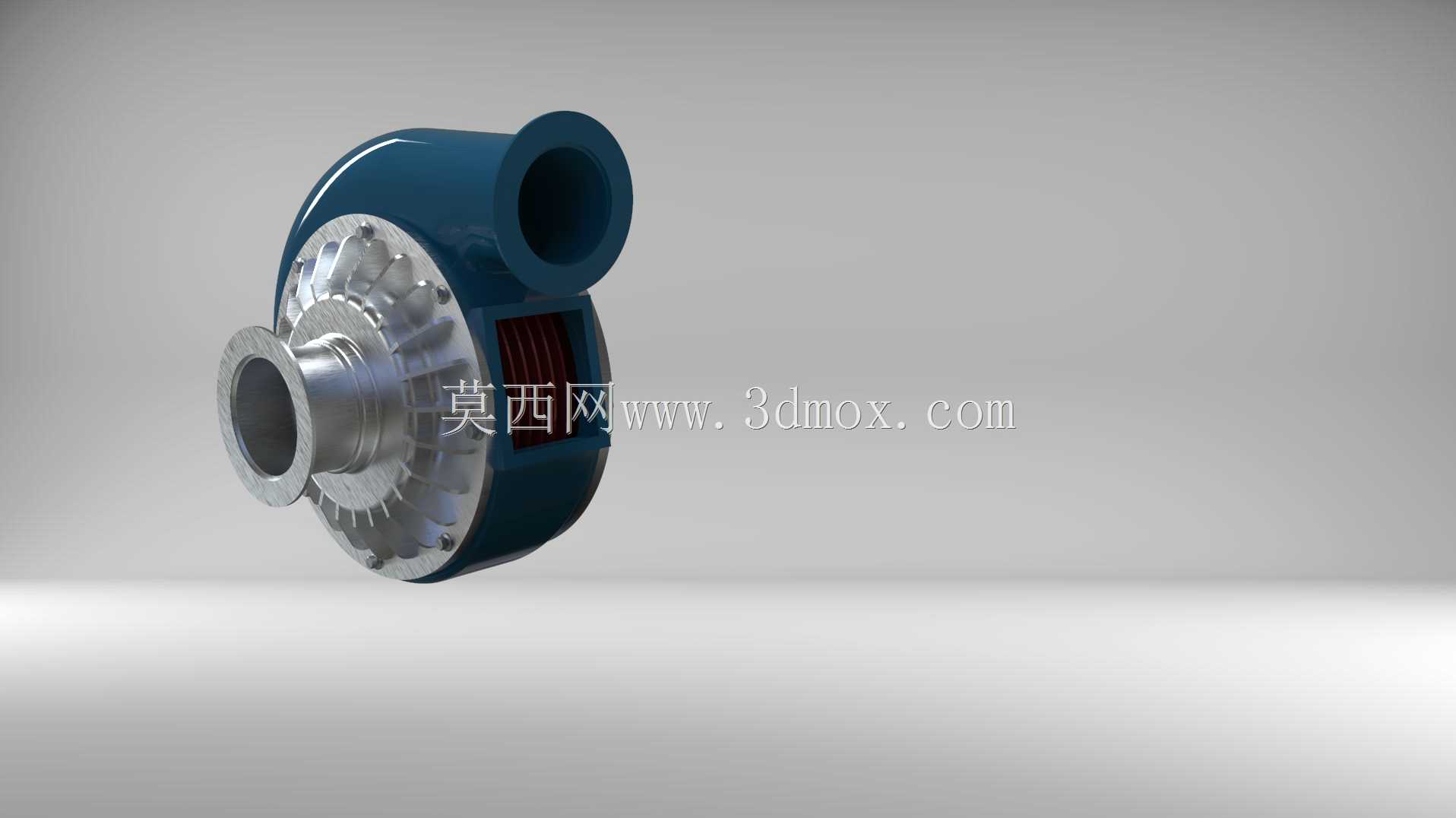

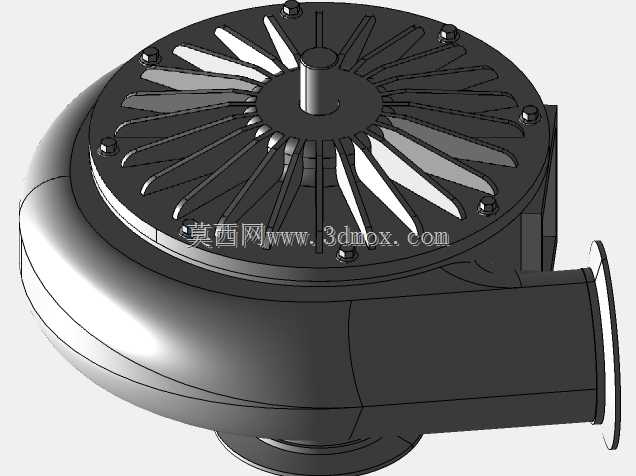

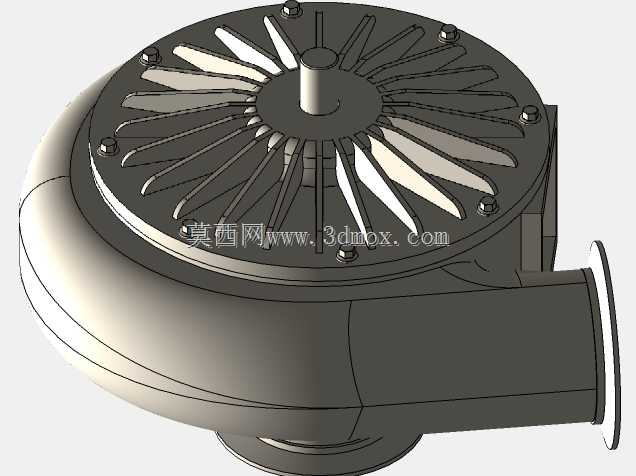

在工业流体输送场景中，这类涡轮泵的应用覆盖了中小流量高扬程的输送需求，常见于化工流体循环、冷却系统供液、小型液压系统动力源等工况，相比普通离心泵，其叶轮结构的设计更适配黏度稍高的流体输送，同时能在紧凑安装空间内提供稳定的输出压力。从结构设计逻辑来看，这款涡轮泵采用侧进上出的流道布局，入口法兰与出口法兰的朝向呈90度垂直布置，安装时可适配水平管路进液、垂直方向排液的管路排布，能有效减少管路弯折带来的流阻损失。泵体外壳采用分体式拼接结构，蜗壳部分与端盖通过周向均匀布置的紧固件连接，拆解维护时无需完全拆除进出口管路，即可快速打开泵腔检查叶轮磨损情况，这种结构设计也兼顾了铸造加工的工艺性，蜗壳的流道型线采用渐扩式设计，能将叶轮输出的动压平稳转化为静压，降低流体在泵腔内的湍流损耗。叶轮部分采用闭式径流叶轮结构，叶片的型线经过流场校核，入口处的叶片倾角匹配流体入流角度，可减少入口冲击损失，叶轮与泵轴的连接采用键传动加轴向锁紧的结构，能承受高转速下的扭矩传递，避免运行过程中叶轮出现轴向窜动。安装边界方面，泵体的入口法兰与出口法兰均采用标准法兰连接尺寸，法兰端面的密封槽设计适配O型圈密封，可承受1.6MPa级别的工作压力，泵体底部预留的安装脚位可直接固定在钢制支架或混凝土基础上，安装孔的间距经过匹配设计，可适配同功率段常规泵型的安装尺寸，方便老旧设备的替换安装。设计过程中重点考虑了泵腔的密封结构，轴端采用机械密封结构，相比填料密封能有效减少输送介质的泄漏，同时降低运行过程中的摩擦损耗，泵体的壁厚设计兼顾了承压能力与整机重量，在满足额定压力下强度要求的前提下，尽可能缩减了非受力区域的壁厚，控制整机重量。实际运行过程中，这款涡轮泵的特性曲线较为平缓，在流量波动的工况下能保持相对稳定的输出压力，适合对供液压力稳定性有要求的工艺环节，比如机床冷却系统的切削液输送，或是小型换热系统的循环水输送，都能通过匹配对应功率的动力端实现稳定运行。流道的内壁设计尽可能减少了直角拐点，流体在泵腔内的流动路径顺滑，可降低输送含微小颗粒介质时的内壁磨损速度，延长泵体的维护周期。
