卧式单级离心泵整机结构设计方案

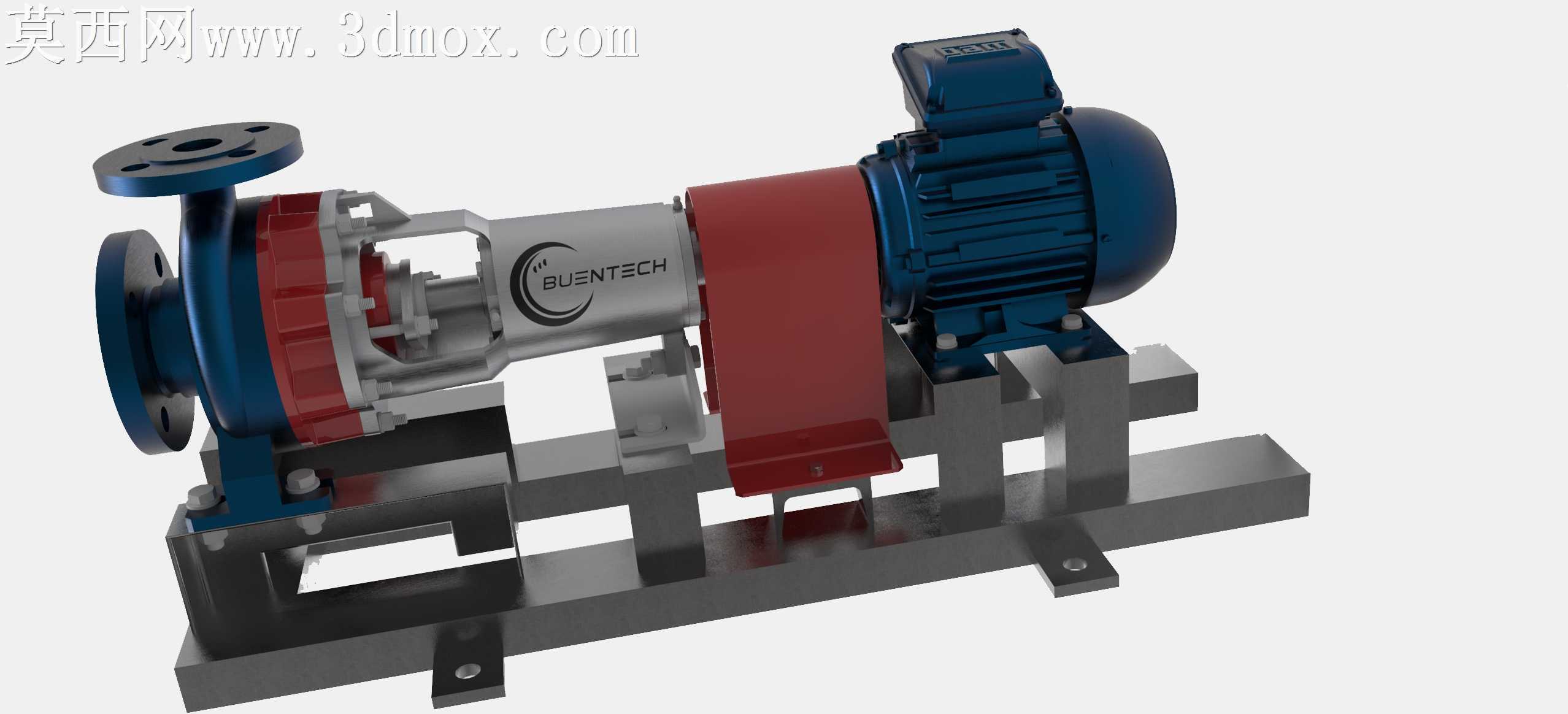

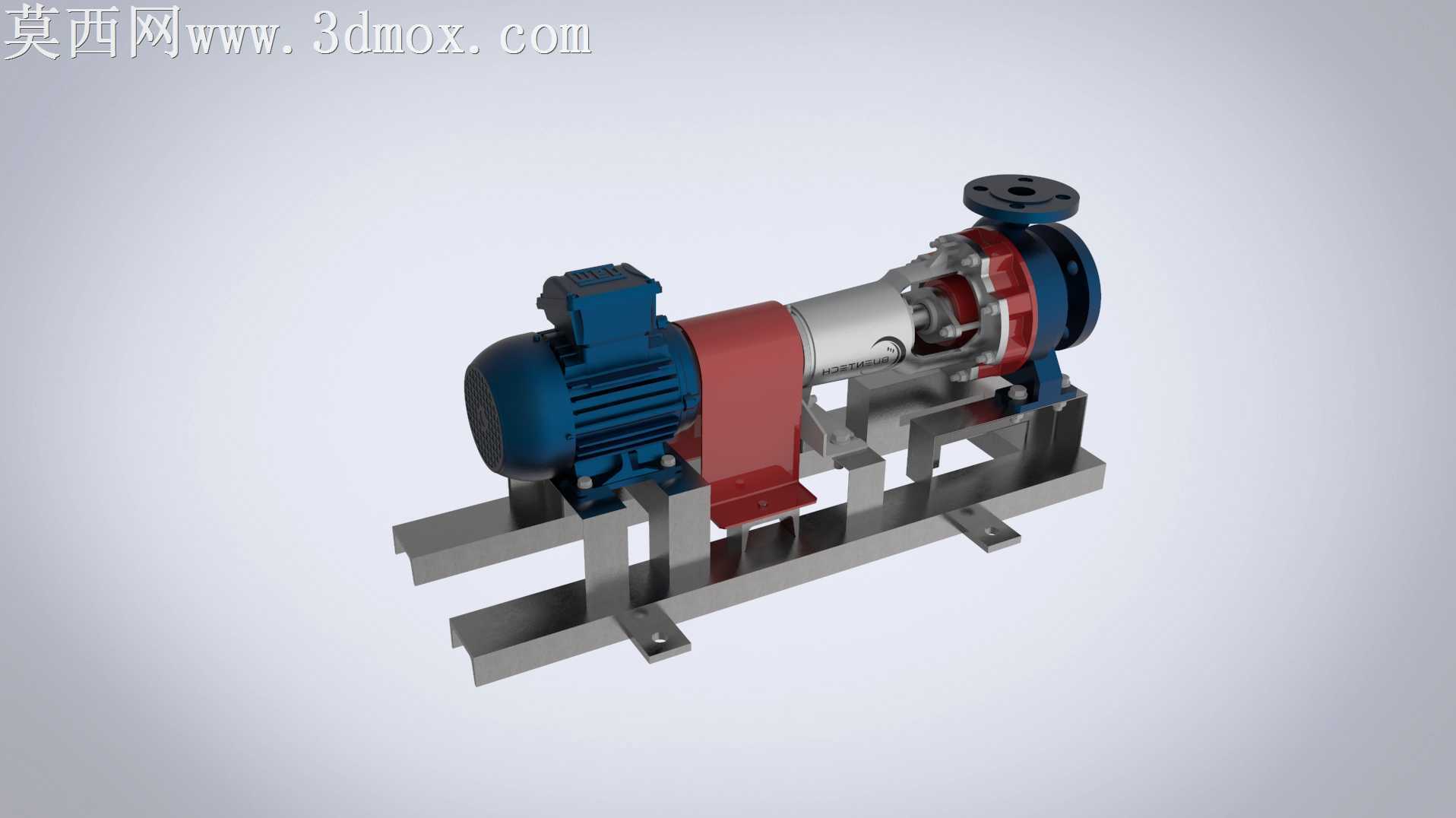

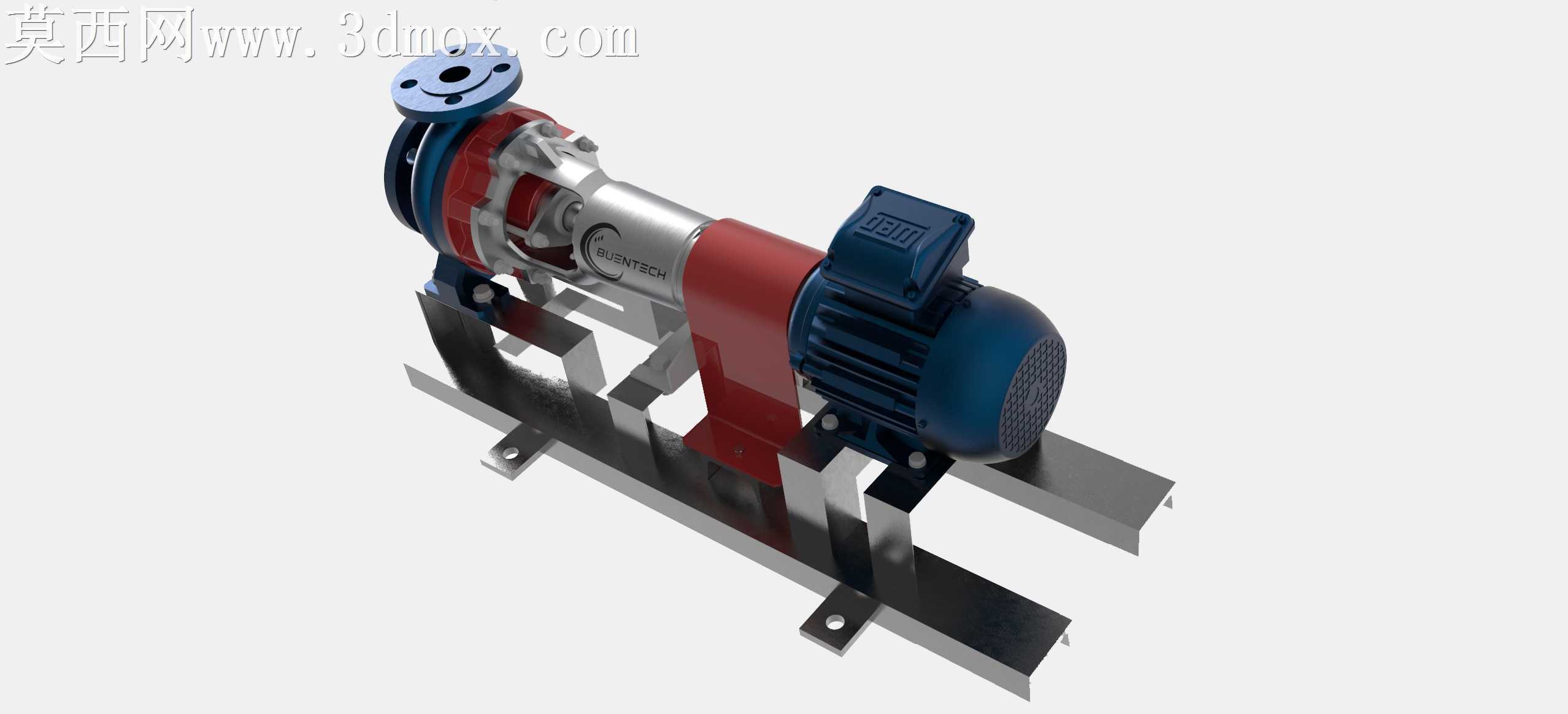

化工输送场景里常规离心泵常出现的机座共振、密封件偏磨、联轴器对中偏差超差问题，在这套结构设计里都做了针对性的落地调整。泵壳与叶轮腔的衔接止口做了0.02mm的公差带收窄，避免长期运行后介质冲刷导致止口间隙变大，引发的叶轮径向跳动超标，连带机械密封动环静环贴合面偏磨漏液。连接泵头与电机的共用安装底座，没有采用常见的整板折弯结构，而是用两根平行槽钢做主体承重梁，泵头支撑位和电机支撑位分别焊接加厚定位垫板，垫板上的安装螺栓孔做了长圆孔设计，预留1.5mm的轴向调整余量，现场安装时不用反复撬拨电机就能完成联轴器的对中校准，能把现场安装的对中时间压缩近四成。联轴器外侧的安全护罩没有做全包封闭结构，下半部分留了三个均匀分布的观察缺口，日常巡检时不用拆护罩就能直接查看弹性块的磨损情况，也能随时检测联轴器处的运行温度，避免护罩闷住热量导致弹性块过早老化。泵体进出口的法兰端面做了0.8μm的粗糙度要求，法兰背面加焊了三角形加强筋，避免管道安装时的外力拉扯导致法兰变形，引发密封垫处的渗漏。叶轮的前后盖板做了不等厚的渐变设计，靠近轮毂位置厚度3mm，外缘位置收薄到2mm，既保证叶轮运转时的结构强度，又能降低叶轮转动时的水力损失，提升泵的运行效率。泵轴与叶轮配合的轴段做了防滑滚花处理，键槽位置做了R2的圆角过渡，避免长期交变载荷下键槽根部出现应力裂纹。轴承座位置的油室做了倾斜回油槽设计，润滑油能顺着回油槽持续浸润轴承滚动体，不会出现高速运转时油液被甩到油室边缘导致轴承干磨的问题。电机与泵头之间的连接支座做了镂空减重设计，去掉了非承重位置的冗余材料，既降低整机重量，也能给机械密封位置留出足够的散热空间，避免密封件长期处于高温环境加速老化。底座两端的安装脚做了腰形接地孔，现场固定时可以根据预埋螺栓的实际位置微调安装位，不用重新扩孔破坏基础地面。
