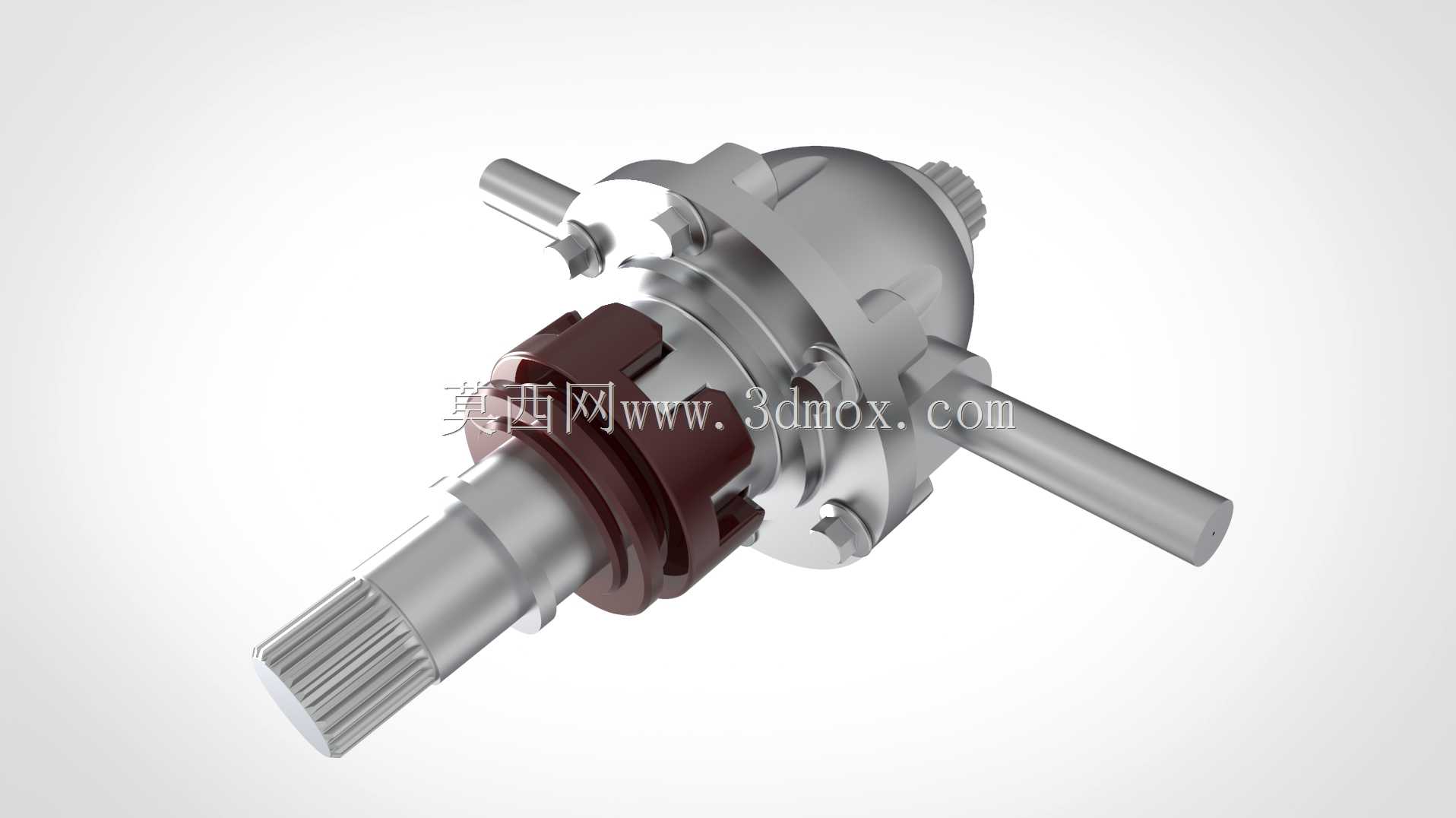

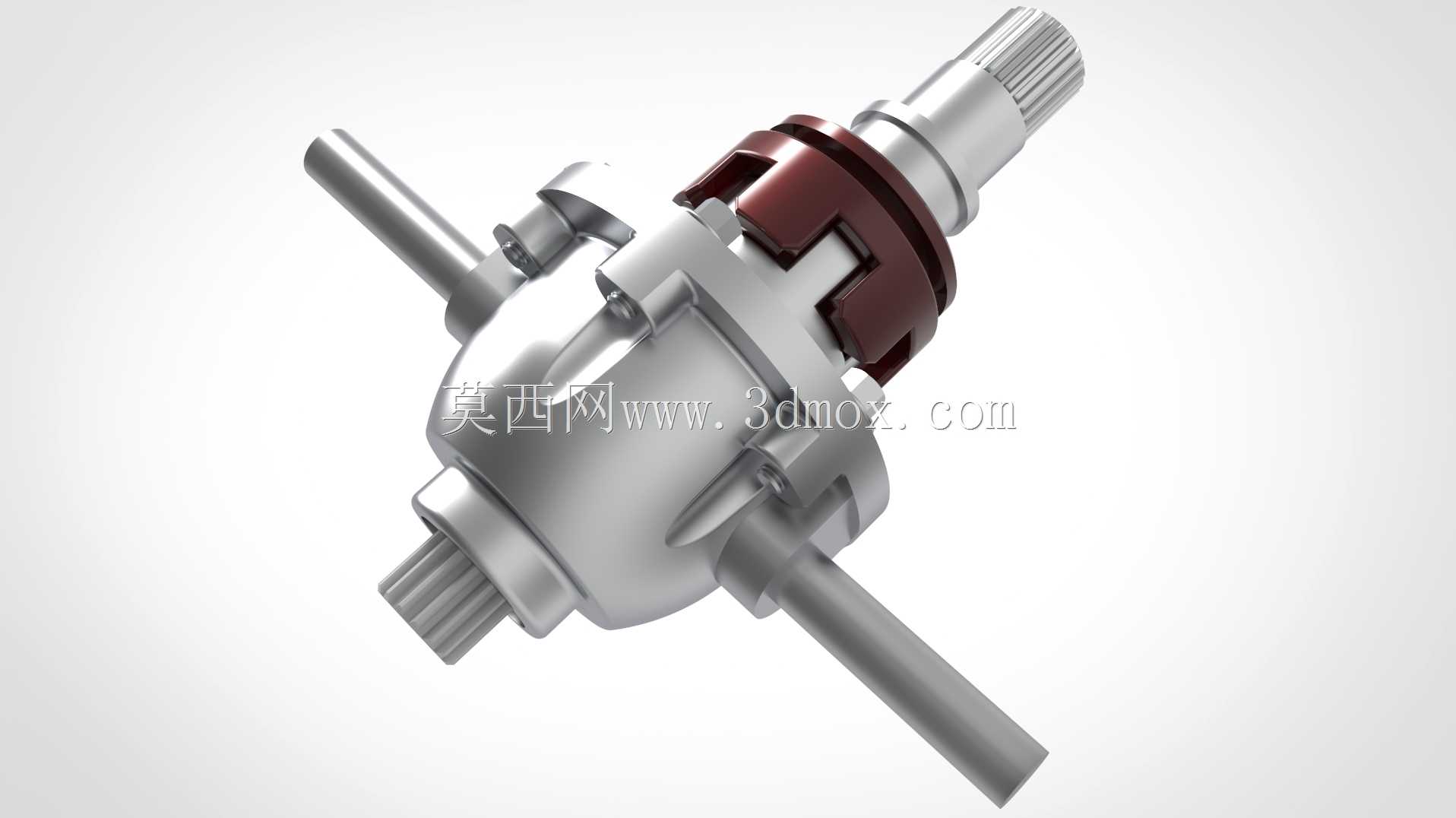

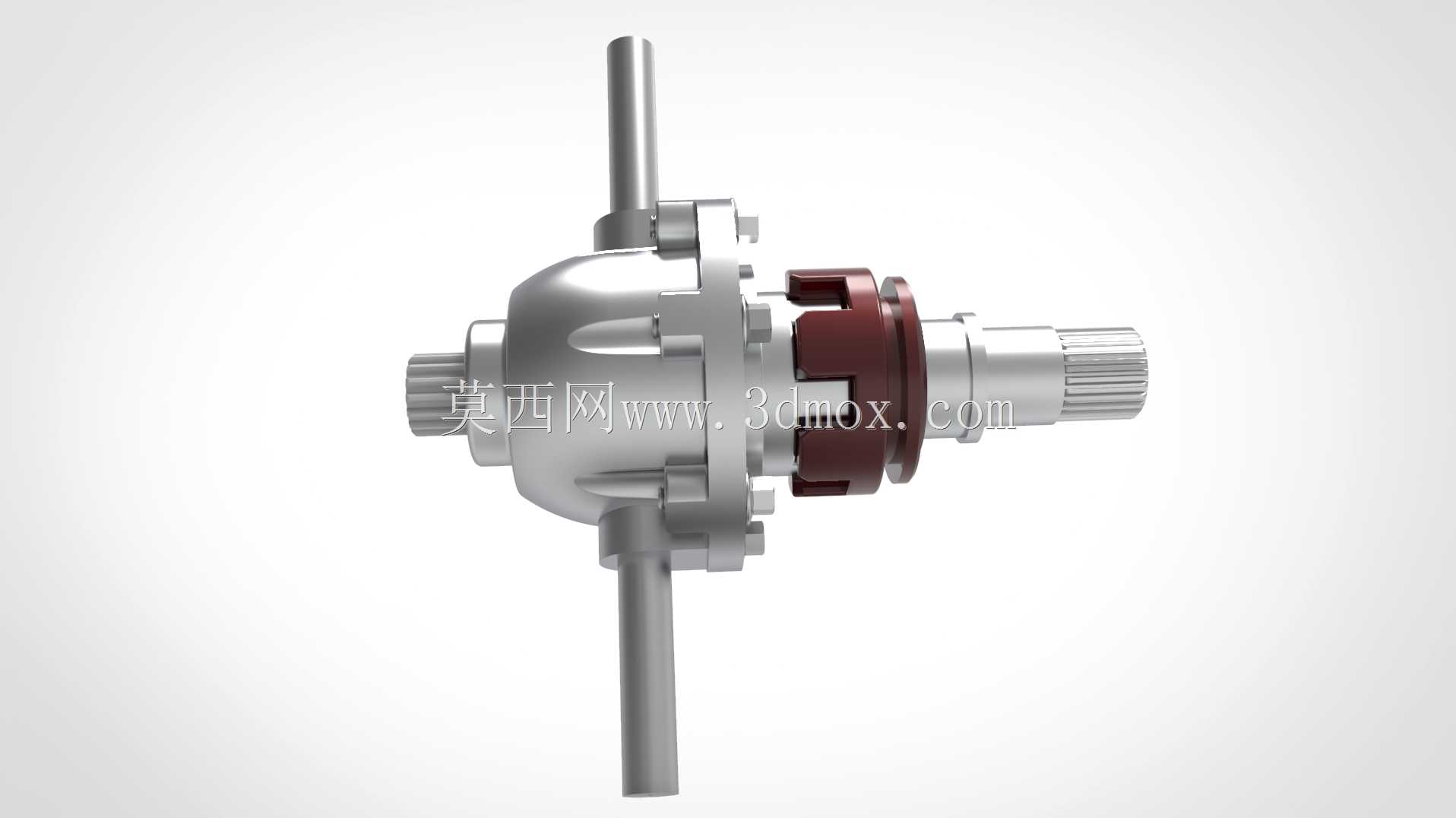

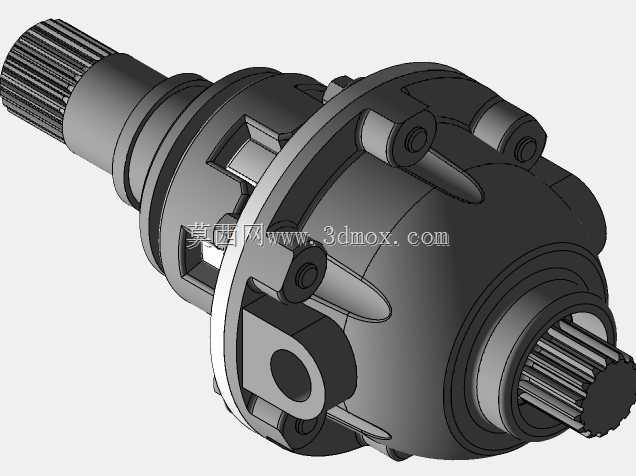

差速器齿轮箱拆解结构三维数模

　　差速器齿轮箱是车辆传动系统中承担扭矩分配、轮间差速功能的核心部件，这套拆解状态的三维数模完整还原了总成内部所有零件的装配关系与结构细节，覆盖差速器壳体、行星齿轮轴、半轴齿轮、行星锥齿轮、紧固螺栓、定位衬套等全部组成构件，可直接用于传动系统结构教学、装配工艺验证、零部件干涉检查等工程场景。在实际整车应用中，这类差速器齿轮箱多布置于驱动桥中部位置，两端通过花键结构连接左右驱动半轴，输入端匹配主减速器从动锥齿轮，能够在车辆转弯或行驶于不平路面时，自动调整左右驱动轮的转速差，避免轮胎出现滑拖现象，既可以降低轮胎异常磨损，也能提升车辆行驶过程中的操控稳定性与通过性，广泛适配乘用车辆、轻型商用车辆的前驱、后驱及四驱传动架构。从设计逻辑来看，

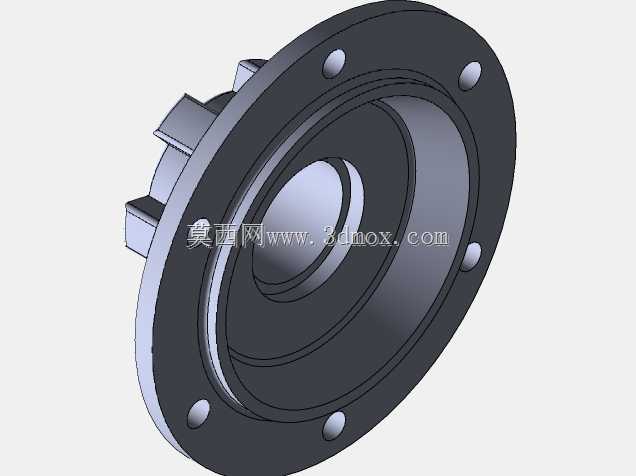

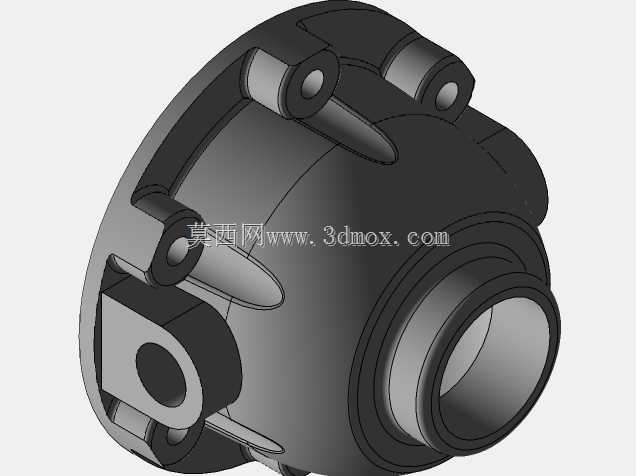

　　这套差速器齿轮箱采用对称式锥齿轮差速结构，壳体为分体式铸造成型结构，结合面通过精密加工保证装配密封性能，壳体内部预留的齿轮安装腔室严格匹配锥齿轮的啮合运动包络，既保证齿轮运转过程中不会与壳体内壁发生运动干涉，也能预留充足的润滑油脂存储空间，保证齿轮啮合面在持续运转过程中得到充分润滑，降低啮合摩擦损耗与工作温升。行星齿轮轴采用圆柱销轴式结构，与壳体上的安装孔采用过盈配合定位，行星齿轮与轴之间预留合理的配合间隙，同时配套耐磨衬套结构，减少齿轮相对转动过程中的磨损量，延长部件整体使用寿命。半轴齿轮与差速器壳体之间设置有耐磨推力垫片，垫片厚度可根据齿轮啮合间隙进行选配调整，保证锥齿轮副的啮合印痕处于齿面合理区间，避免出现偏载、

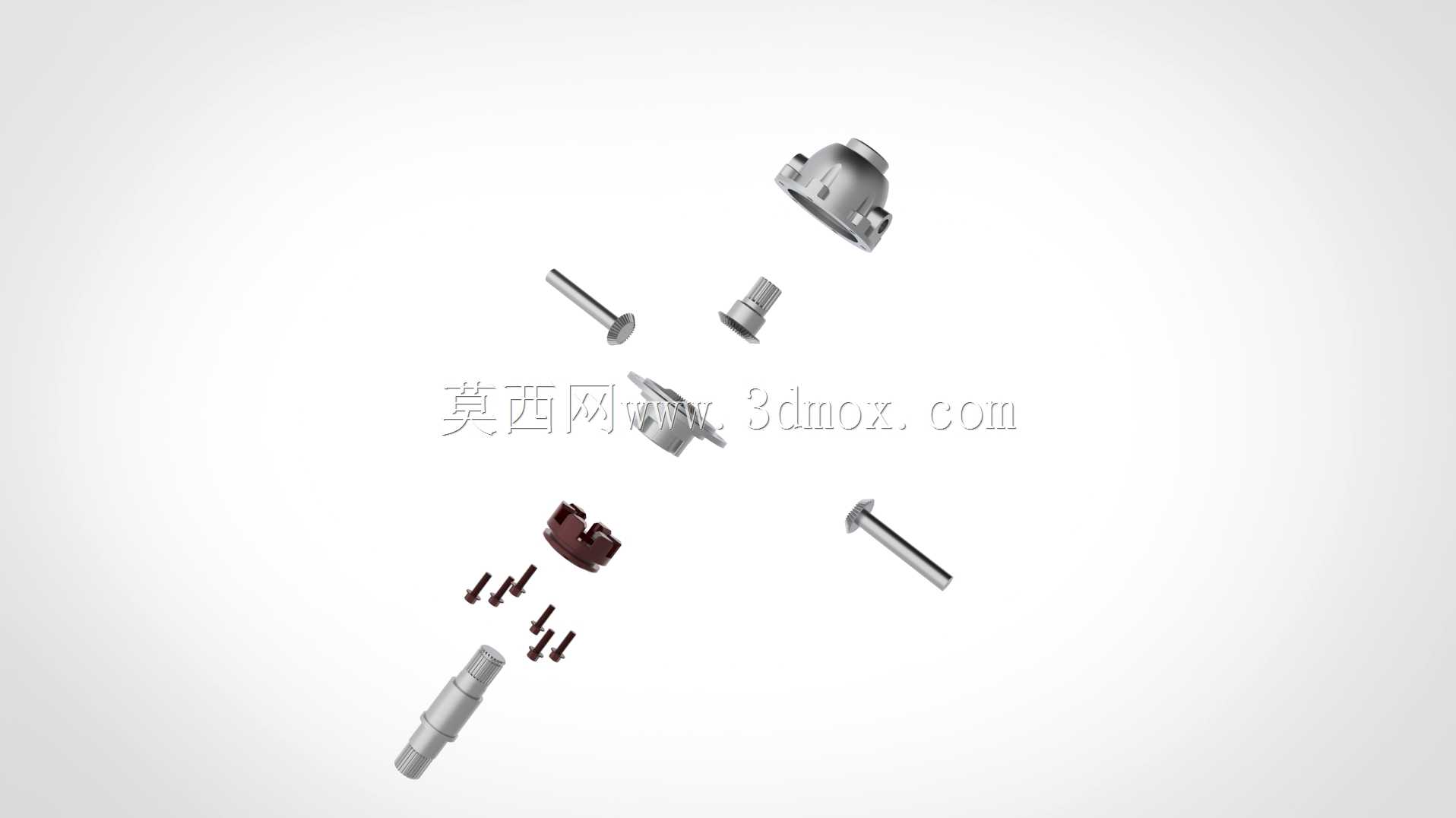

　　打齿等失效问题。所有紧固螺栓采用标准六角头结构，沿壳体结合面均匀布置，螺栓孔位置度严格控制装配公差，保证装配后结合面受力均匀，不会出现密封失效、壳体变形等问题。从安装边界来看，这套差速器齿轮箱的输入端法兰匹配主减速器从动齿轮的安装止口，止口直径与端面跳动公差满足传动系统同轴度要求，两端半轴安装孔的内花键参数匹配对应车型的半轴花键规格，壳体外部的安装支座与驱动桥壳的安装位完全适配，安装孔位的中心距、孔径公差均满足整车装配的精度要求，可直接适配同平台车型的驱动桥传动系统匹配设计。数模采用拆解爆炸视图的呈现形式，清晰展示了每个零件的装配顺序与配合关系，结构设计人员可以直接参考这套数模进行差速器的参数化改型设计，

　　根据不同车型的扭矩承载需求调整齿轮模数、齿厚、壳体壁厚等核心参数，也可用于装配工艺的编制，指导生产线完成差速器总成的压装、螺栓紧固、间隙调整等装配工序，还能作为职业院校机械传动相关课程的教学演示模型，帮助学员直观理解锥齿轮差速器的工作原理与内部构造。在结构细节处理上，所有齿轮的齿形参数均按照等速传动要求设计，行星齿轮与半轴齿轮的齿数匹配满足差速器的扭矩分配特性，直线行驶时左右半轴齿轮转速相同，行星齿轮仅随壳体公转不自转，转弯时行星齿轮在随壳体公转的同时产生自转，实现左右轮的转速差，保证车辆转向过程平顺。壳体外部的加强筋结构沿载荷传递路径布置，在不额外增加壳体重量的前提下提升壳体的结构刚度，承受齿轮啮合过程中产生的径向与轴向载荷，避免壳体受力变形导致齿轮啮合精度下降。所有零件的倒角、圆角处理均符合机械加工工艺要求，不存在尖锐棱角与加工死角，既方便零部件的加工制造，也能减少装配过程中应力集中的问题，提升部件整体的可靠性。
