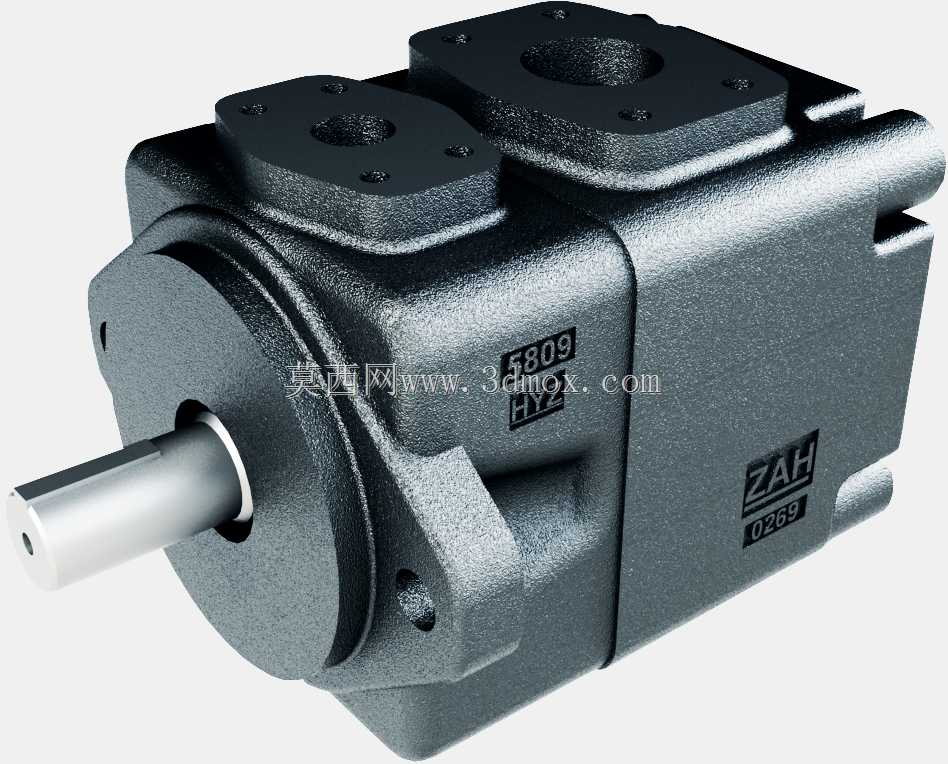

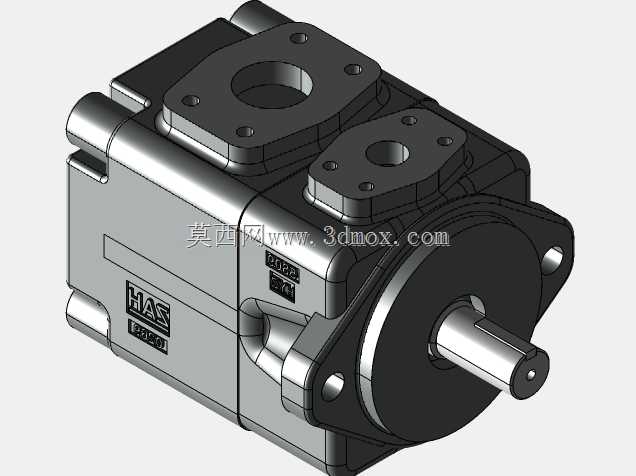

YUKEN PV2R系列单叶片液压泵结构模型

这款单叶片泵的三维结构还原，完全围绕液压系统实际装机需求搭建，建模过程中优先对齐了现场安装的边界约束，没有做脱离工程实际的艺术化修饰。从应用场景来看，这类叶片泵普遍搭载在中小型注塑机的油压动力单元、机床的夹紧与进给液压回路、工程机械的辅助动作油路中，相比齿轮泵它的输出压力脉动更小，运行噪音更低，适合对执行件动作平稳性有要求的工况，比如磨床的工作台进给驱动、压铸机的合模辅助油路，都能看到同结构泵的应用。

建模时首先梳理了泵的核心功能逻辑：通过转子槽内叶片随定子内曲线的伸缩变化，改变相邻叶片间的密闭容积完成吸压油，所以在还原内部流道与叶片配合间隙时，特意保留了实际装配所需的公差空间，没有做成零间隙的理想化模型，方便后续做装配干涉检查或者运动仿真时直接调用。外形部分严格遵循实物的安装尺寸逻辑，轴伸端的圆柱轴径、键槽尺寸完全匹配通用联轴器的安装规格，进油口与出油口的法兰安装孔位、止口尺寸对应常规液压管路的连接标准，泵体底部的安装脚螺栓孔距、定位销孔位置，都对齐了通用液压站的安装面板开孔尺寸，选型人员可以直接将模型导入装配体，核对安装空间是否存在干涉，不用再反复核对二维样本的尺寸参数。

设计思路上完全还原了实物的结构特点：泵体采用分段式拼接结构，前盖、定子壳体、后盖的定位止口配合关系清晰，外露的连接螺栓位置、密封槽的预留位置都做了细节还原，轴端的骨架密封安装位也保留了对应的结构深度，方便设计人员做密封选型参考。进出油口的通径尺寸对应额定流量下的流速要求，模型里保留了油口的倒角结构，和实际铸件的工艺特征一致，没有做过度的光滑处理。从实际使用的角度出发，这类叶片泵的工作转速通常在1000-1800转区间，额定工作压力覆盖16-21MPa范围，建模时特意区分了泵体的承压壳体部分与端盖的壁厚差异，和实物的强度设计逻辑保持一致，方便后续做有限元受力分析时直接赋予材料属性调用。

很多设计人员在做液压站布局时，经常会忽略泵的轴伸长度与电机输出轴的匹配关系，或是没预留出泵体侧面泄油口的管路安装空间，这个模型把所有外接接口的位置、突出尺寸都做了1:1还原，导入总装后可以直接核对管路走向、电机与泵的同轴度调整空间，甚至连泵体表面的安装标识凸台位置都和实物对齐，方便现场装配时对位调整。不同于只做外观展示的模型，这个结构把内部叶片与定子的配合关系也做了还原，做液压原理演示或者维修培训时，可以直接拆分模型展示内部的吸压油过程，不用再额外搭建内部结构。
