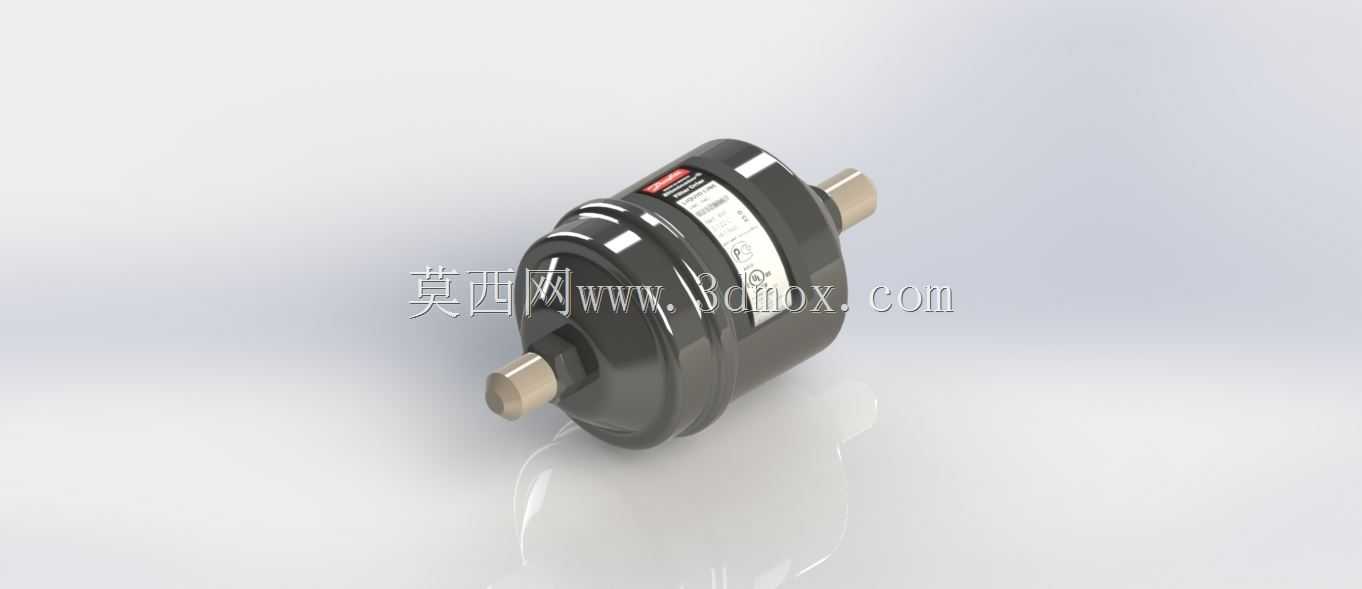

丹佛斯DML052制冷干燥过滤器结构模型

在商用制冷、中央空调以及工业冷冻机组的冷媒管路系统中，干燥过滤器是保障系统长期稳定运行的核心辅件，这款丹佛斯DML系列干燥过滤器的三维结构，完整还原了实物的装配特征与接口细节，可直接用于制冷系统管路布局的干涉校验、装配模拟以及维修培训场景。从实际工程应用来看，这类过滤器通常安装在冷凝器出口与节流机构之间的高压管路上，核心作用是滤除冷媒循环过程中携带的金属碎屑、氧化皮等固体杂质，同时通过内部填充的分子筛吸附冷媒中混入的水分，避免节流元件出现冰堵、杂质卡滞，同时防止水分与冷媒反应生成酸性物质腐蚀压缩机绕组、管路内壁，从源头降低制冷系统的故障概率。

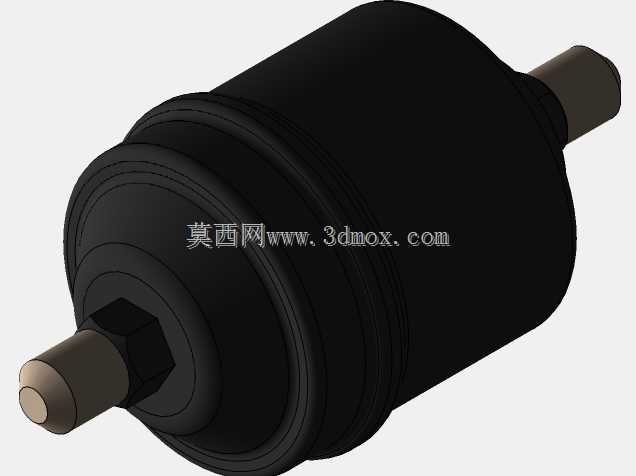

从结构设计逻辑来看，该款过滤器采用封闭式筒体结构，两端采用同轴外伸的铜管接头设计，接头尺寸匹配常规制冷管路的钎焊安装要求，筒体采用旋压收口工艺成型，整体无额外拼接焊缝，可承受制冷系统高压侧的长期工作压力，避免运行过程中出现冷媒泄漏。筒体表面预留的标识区域，清晰标注了产品型号、适用冷媒类型、流向标识等关键信息，建模过程中还原了筒体表面的防滑筋、标签粘贴位的细节特征，能够满足可视化渲染、装配演示的精度要求。

在安装边界层面，该过滤器整体为圆柱状对称结构，两端接头同轴度公差控制在常规制冷配件的标准范围内，安装时需注意筒体上标注的冷媒流向箭头，不可反向安装，同时要预留足够的操作空间满足钎焊作业、后期更换的操作需求，筒体与周边管路、钣金件之间需保留足够的散热间隙，避免运行过程中振动磕碰产生异响。建模时还原了筒体两端的过渡圆角、接头的倒角细节，在进行管路布局设计时，可直接调用该模型核对安装空间，确认接头与管路的对接位置是否存在干涉，无需额外测量实物尺寸即可完成前期的布局设计，大幅缩短制冷系统的设计周期。对于制冷设备的结构设计人员而言，该模型可直接嵌入整机装配体，用于管路走向的优化、固定支架的位置设计，同时也可用于售后维修环节的配件识别、拆装流程演示，帮助维修人员快速掌握该款过滤器的安装要点与更换注意事项。
