蜡烛热源双轮结构斯特林动力装置

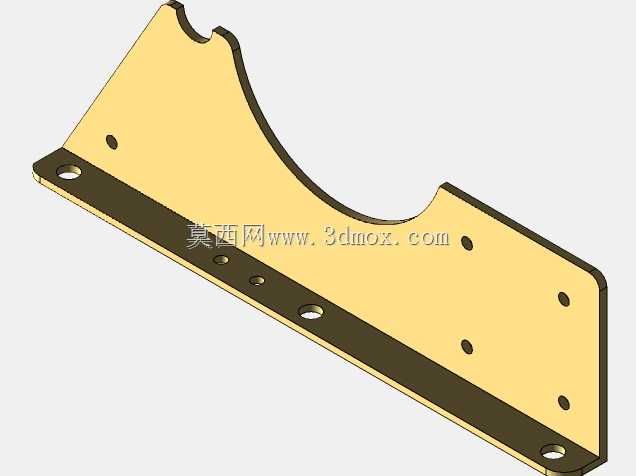

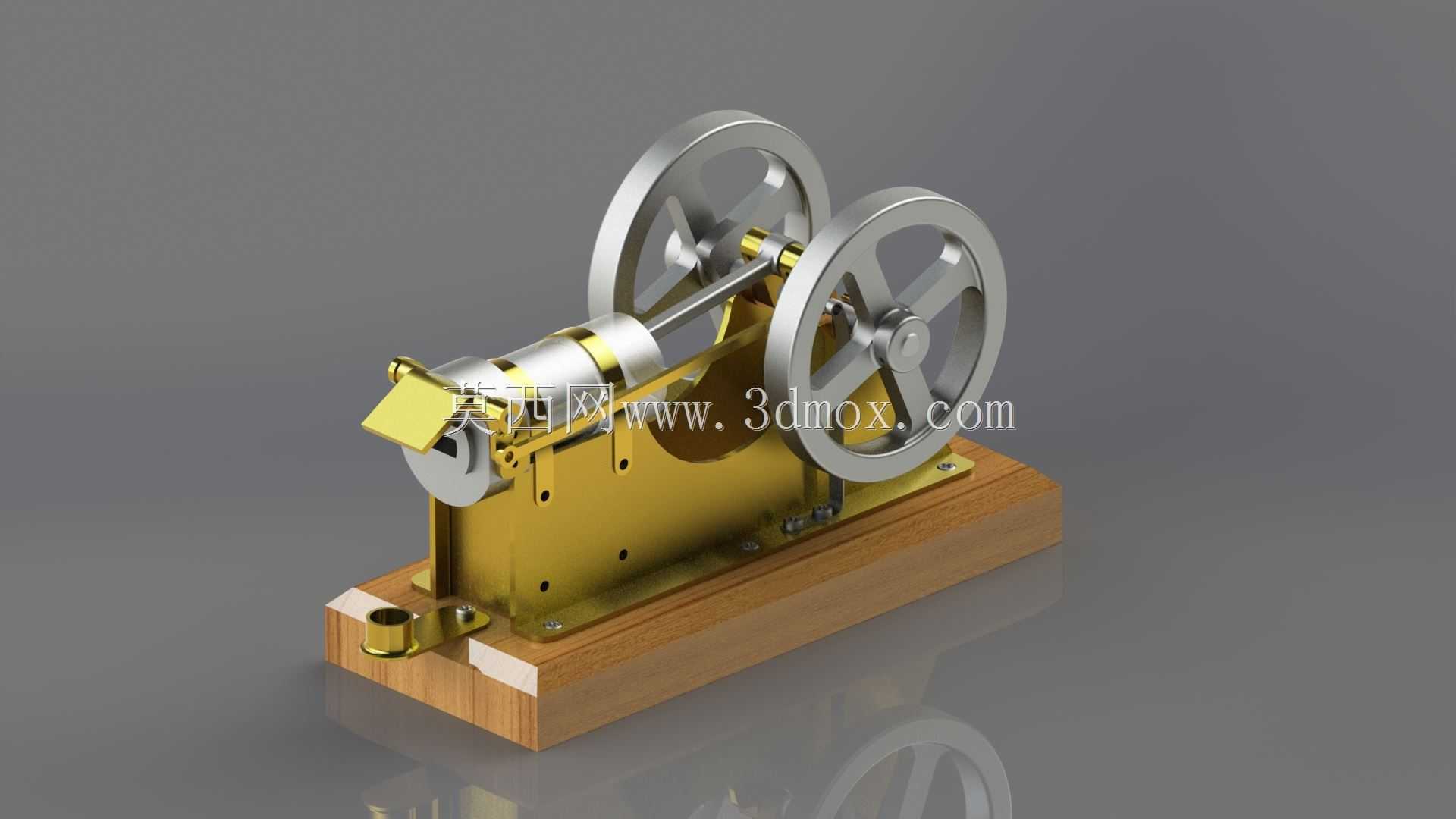

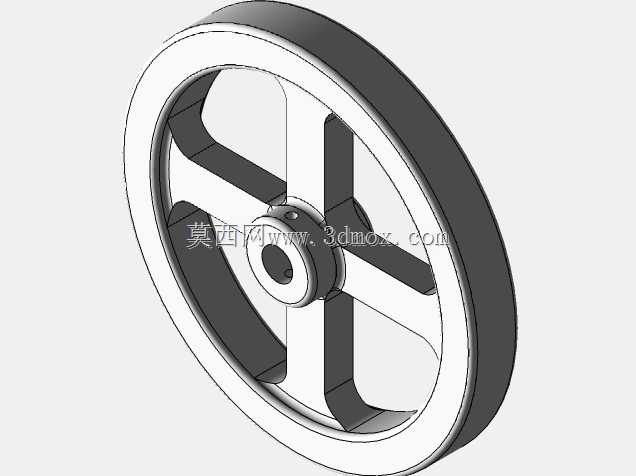

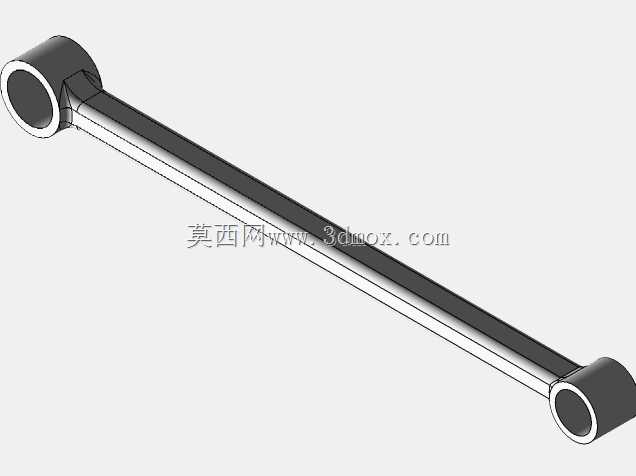

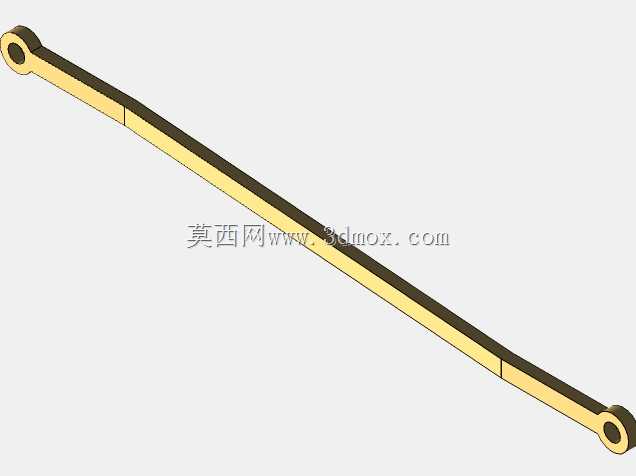

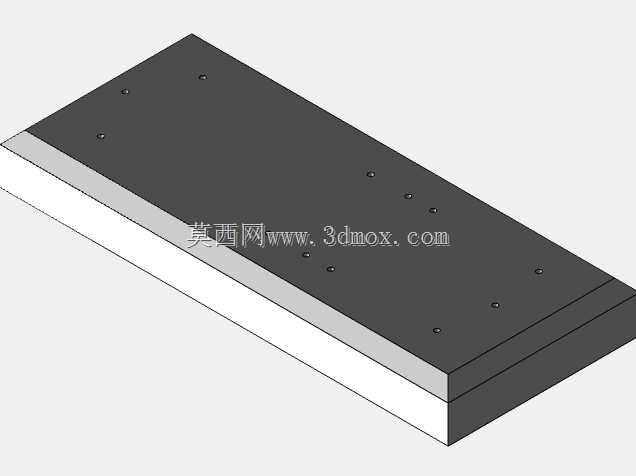

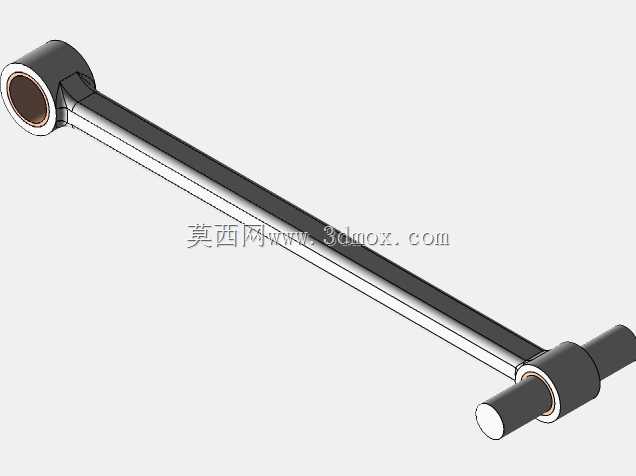

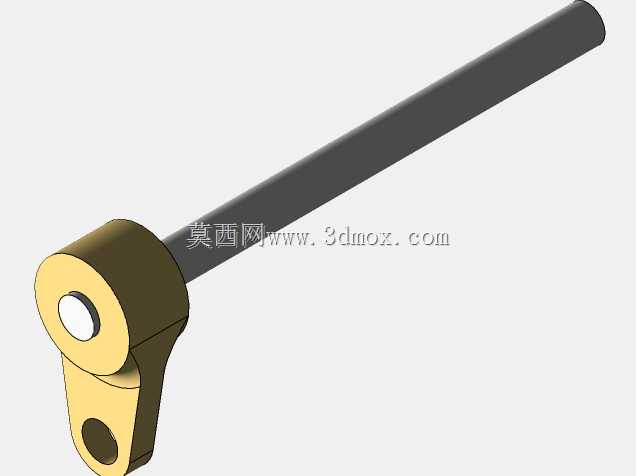

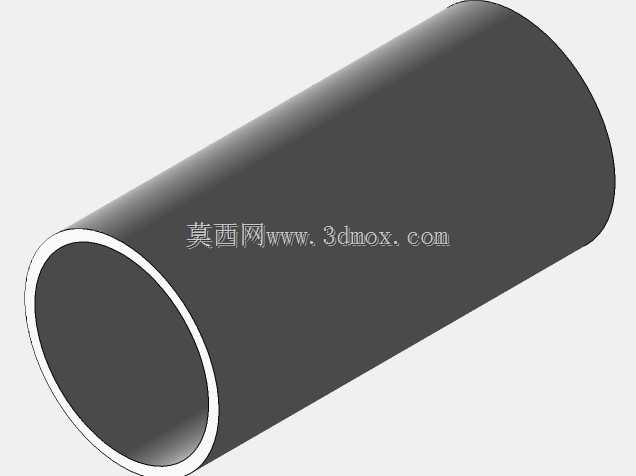

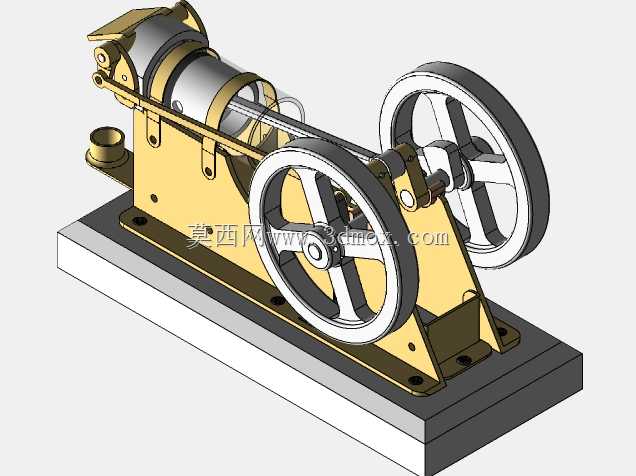

这款外燃式动力装置采用蜡烛作为外部热源，依靠封闭腔体内工质受热膨胀、遇冷收缩的循环压差驱动活塞往复运动，再通过曲柄连杆结构将直线运动转化为飞轮的旋转动能，整套结构无需燃料在缸内燃烧，运行过程噪音低、排放清洁，常被用于物理教学演示场景，直观展示热功转换的基本原理，也可作为小型科普展品、桌面创意动力摆件使用，部分爱好者还会基于其动力输出端改造为微型发电、小型驱动装置的动力源。从结构设计逻辑来看，整套装置采用卧式布局，动力缸与置换缸平行布置在金属材质的机座上，两个大直径飞轮分置曲轴两侧，既可以储存转动惯量保证曲轴越过止点持续运转，也能平衡曲柄连杆运动带来的侧向振动，机座底部加装实木衬板，既可以隔绝运行时的轻微振动传递到放置平面，也能抬高整机高度预留出热源放置的空间，避免蜡烛火焰直接接触桌面引发安全隐患。安装边界方面，整机底座为规整矩形，长宽尺寸适配常规桌面摆放需求，飞轮外沿做了圆弧倒角处理，没有尖锐突出结构，运动部件全部布置在机座上方区域，安装时只需保证底座水平放置，预留出前后左右不小于五厘米的操作空间即可，无需额外的固定螺栓，放置平稳后即可正常运行。功能特性上，这套装置对热源的适配性较强，除了常规蜡烛外，酒精灯等低温外热源也可驱动其运转，缸体密封件采用耐温耐磨材质，长时间运行下的工质泄漏量控制在较低水平，不需要频繁补充工质，连杆与曲轴的连接部位采用间隙配合设计，转动阻力小，仅需较小的温差即可启动运转。设计过程中重点优化了热源与置换缸的热交换路径，让热量能够快速传递到缸内工质，同时冷端的散热结构可以快速带走多余热量，保证冷热端维持足够的工作温差，提升能量转换效率，机座上的安装孔位全部采用对称设计，方便后期拆解维护与零件更换，飞轮的配重经过精准调校，运转过程中不会出现明显的抖动，整机的外露运动部件没有额外加装防护罩，主要是为了教学演示时能够清晰观察到整套机构的运动过程，在面向低龄群体的展示场景中可额外加装透明防护外罩，避免误触运动部件造成危险。
