气动系统高压气源处理三联件结构

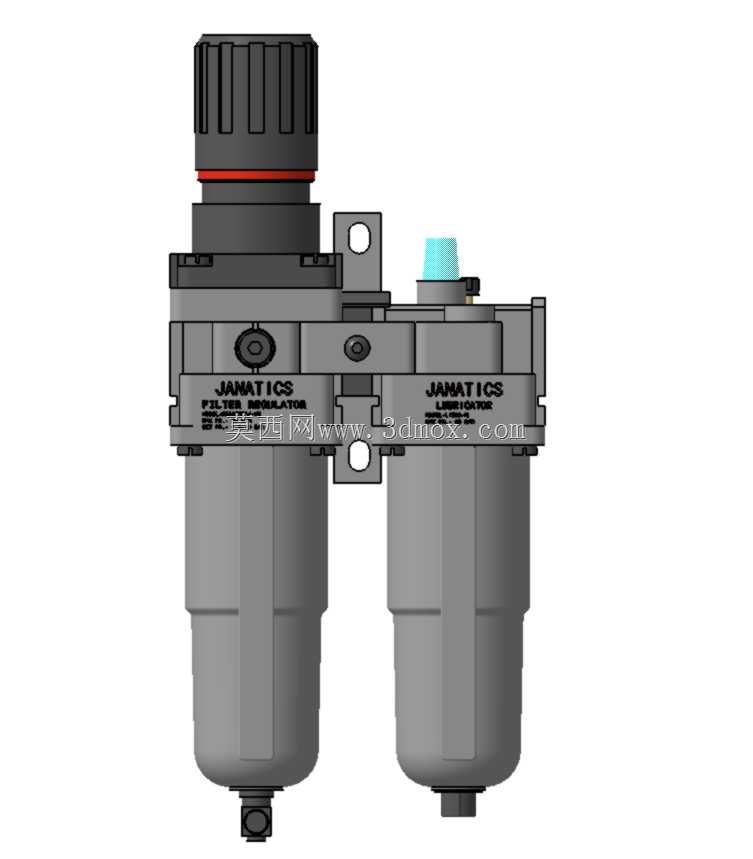

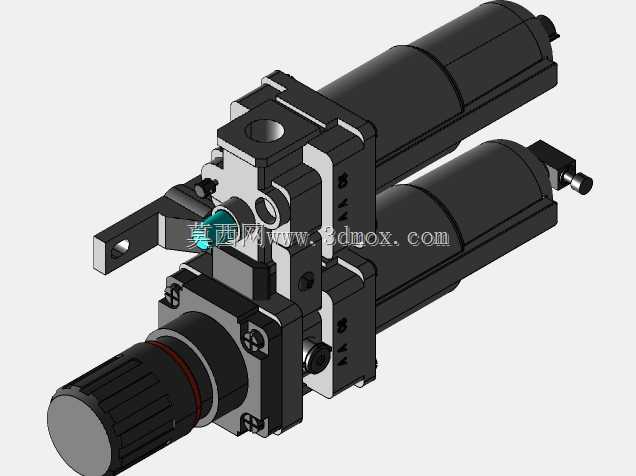

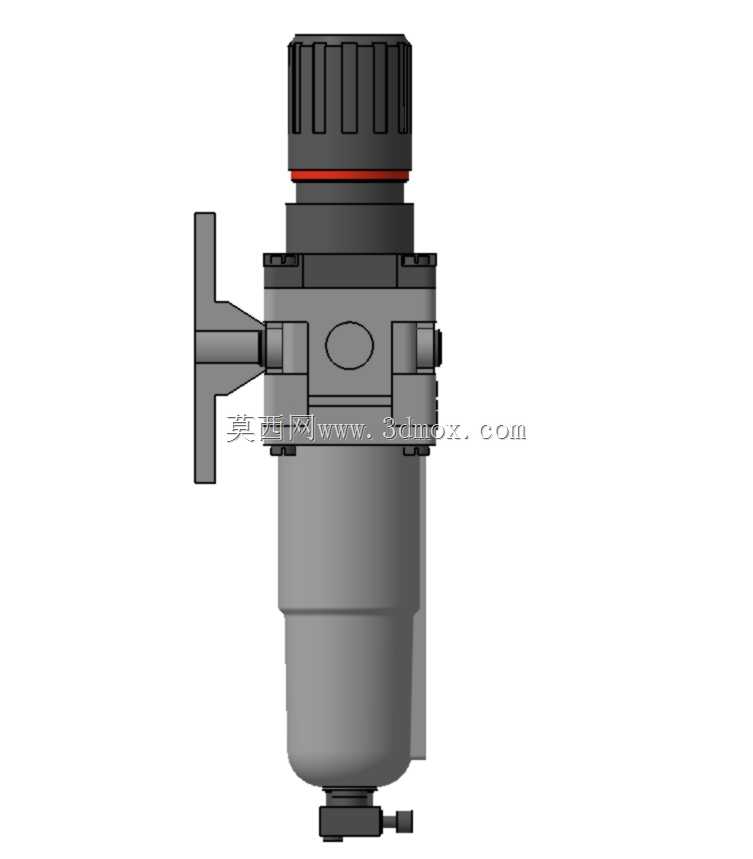

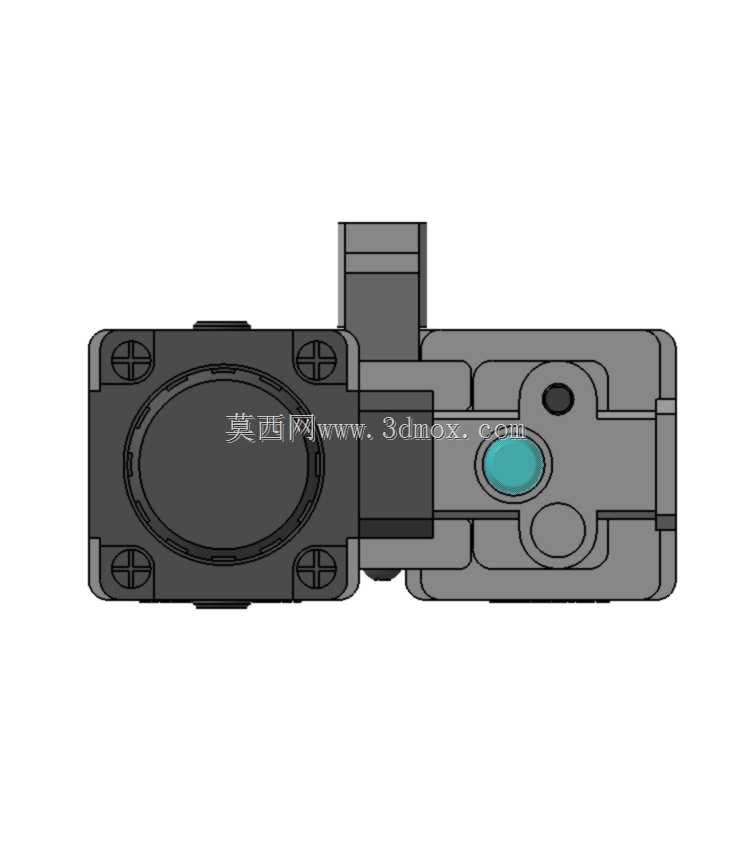

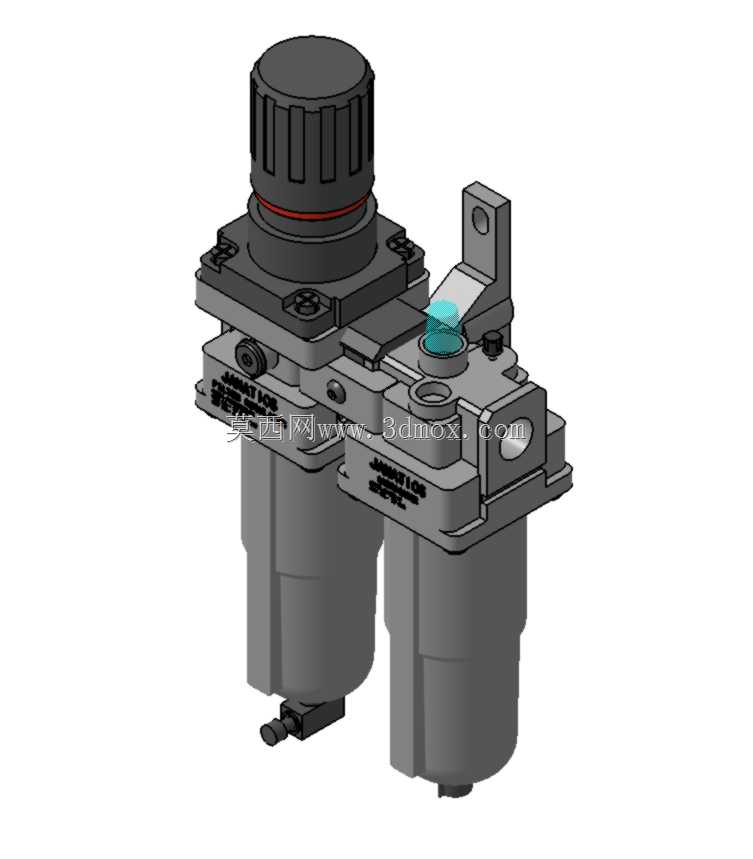

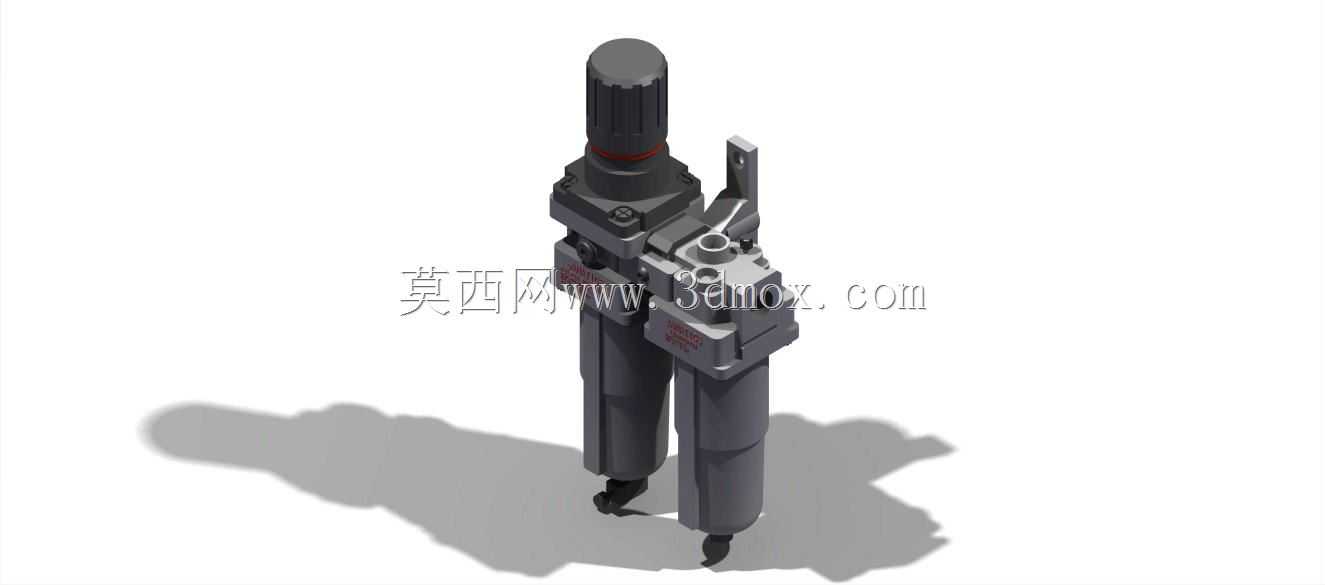

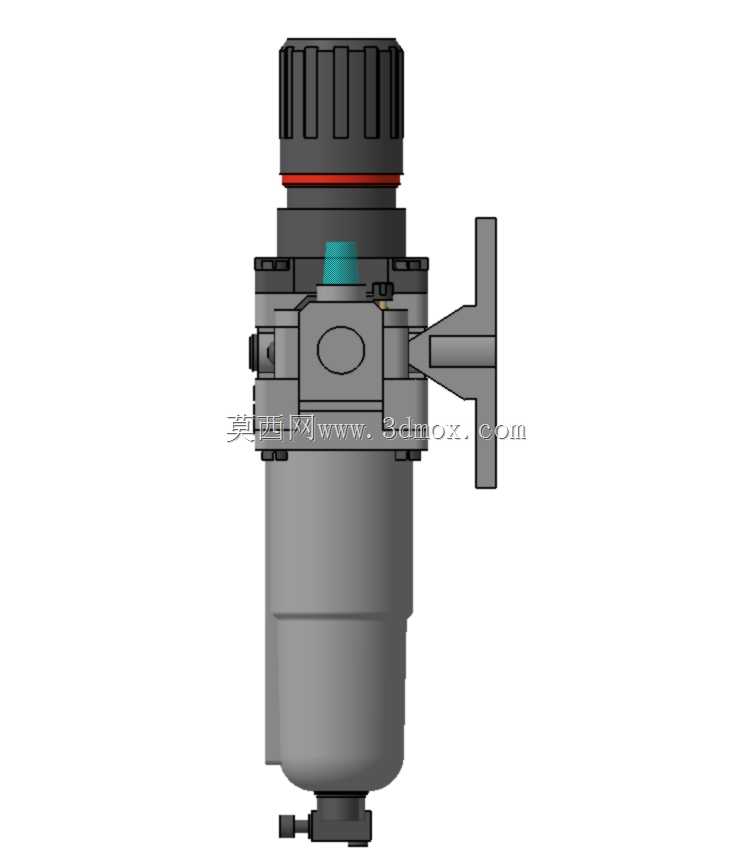

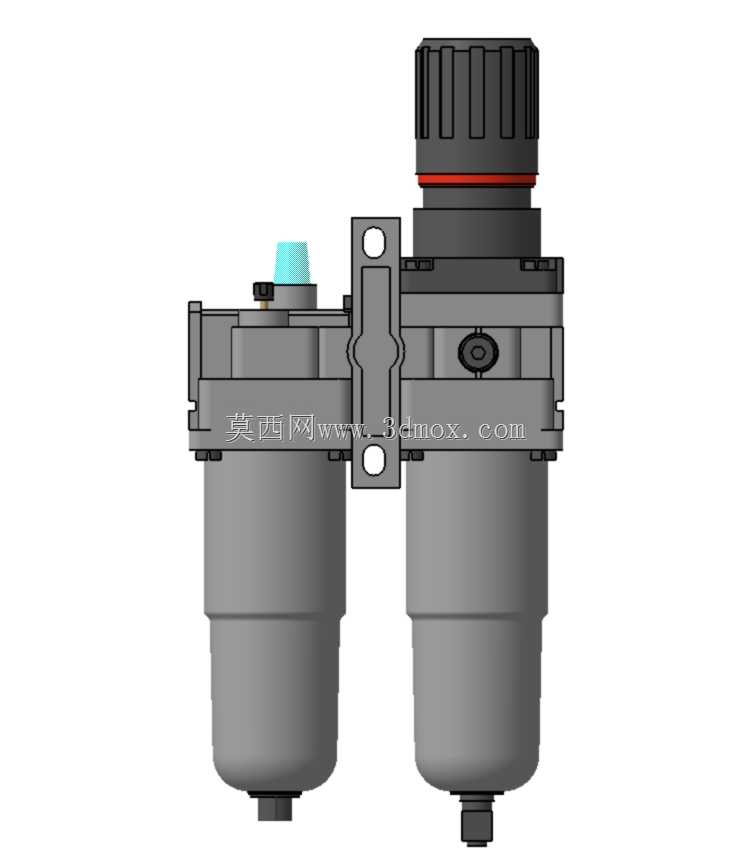

在气动自动化生产线、车间压缩空气供气支路这类场景里，从空压机主管网输出的压缩空气往往携带高温水汽、金属锈蚀碎屑、管路积尘以及过量冷凝水，直接接入气缸、电磁阀这类精密气动执行元件的话，短则几周就会出现阀芯卡涩、密封件老化鼓包、缸筒内壁拉伤的问题，大幅提升产线非计划停机的概率，这类高压气源处理装置就是为解决这一痛点设计的。从结构设计逻辑来看，这款装置采用模块化拼接思路，过滤、调压、润滑三个功能单元通过侧边的快装卡扣连为一体，不需要额外加工转接法兰，现场安装时可以根据管路走向调整单元排布顺序，也能单独拆解某一功能单元做滤芯更换、密封圈维护，不用整体拆卸整条气路。过滤单元的下端设置了透明积水杯，杯壁做了加厚防爆处理，能承受1.6MPa的持续工作压力，内置的旋风导流结构会让进入腔体的压缩空气形成高速旋流，在离心力作用下把大粒径液态水滴、固体杂质甩到杯壁沉降到杯底，上方的5μm精度滤芯会进一步拦截悬浮的细微粉尘，避免杂质进入下游调压腔体。调压单元采用膜片式减压结构，顶部的调节旋钮可以在0.1-1.2MPa区间内设定输出压力，膜片下方的溢流孔会在输出压力超过设定值时自动泄放多余压力，保证下游供气压力波动控制在±0.02MPa以内，避免压力突变导致气缸动作冲击、夹治具夹持力不稳的问题。润滑单元的视油帽可以直观观察油液滴速，通过顶部的油量调节螺钉能把润滑油雾化成微米级油雾，随压缩空气输送到下游的电磁阀、气缸摩擦副表面，形成均匀的润滑油膜，降低运动部件的磨损速率。从安装边界来看，这款装置的主体采用压铸铝合金壳体，表面做了阳极氧化处理，整体重量控制在1.2kg以内，安装孔位采用通用的标准间距，既可以通过支架固定在设备型材立面上，也能直接串接在水平气路管道上，进气和出气接口采用内螺纹设计，适配常规的气动快插接头，不需要额外定制转接件。在实际选型匹配时，需要根据下游用气设备的总耗气量选择对应通径的规格，同时要预留15%以上的流量余量，避免多个气缸同时动作时出现供气压力掉压的情况，日常维护时只需要定期排空积水杯内的冷凝水、更换过滤滤芯、补充专用气动润滑油即可，不需要复杂的校准操作，能适配绝大多数工业气动系统的气源处理需求。
