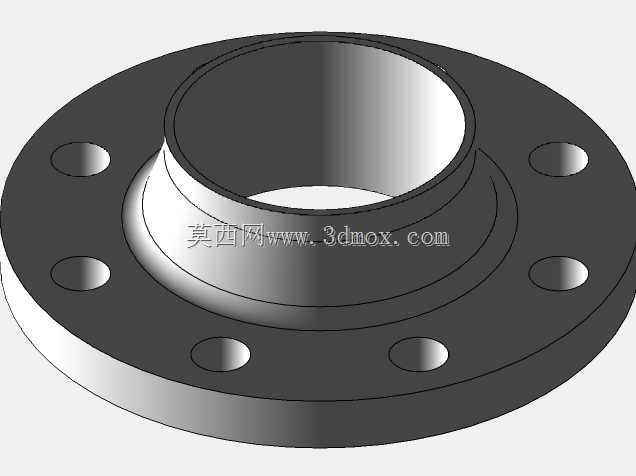

德标PN40压力等级带颈对焊不锈钢法兰

在化工、油气输送、高压流体管路系统的搭建中，带颈对焊法兰是保障管路连接密封性与结构强度的核心承压部件，这款适配PN40压力等级的德标不锈钢法兰，主要应用于中高压工况下的不锈钢管路对接场景，比如化工制程中的腐蚀性介质输送管线、食品医药级洁净管路系统、高压蒸汽管路的连接节点。不同于平焊法兰的承插焊接结构，这款带颈对焊法兰的颈部采用锥形过渡结构，从法兰盘位置向管路对接端逐渐收窄，这种结构设计能够有效分散法兰盘承受的管道压力与弯矩，避免应力集中在焊缝位置，在PN40的高压工况下，能大幅降低焊缝开裂、法兰变形的失效风险。法兰盘上的螺栓孔采用均匀圆周排布，安装时可通过对称紧固螺栓实现法兰面的均匀压紧，配合对应压力等级的金属缠绕垫片或非金属密封垫片，可实现管路节点的静密封，防止高压介质泄漏。设计过程中，颈部的对接端内径与适配的不锈钢管外径保持一致，焊接时可实现管路内壁的平滑过渡，减少管路内部的流体阻力，避免介质在法兰位置形成紊流或沉积，这对于洁净度要求高的医药、食品管路，以及含固体颗粒的浆料输送管路尤为重要。法兰的密封面采用突面结构，这种密封面形式加工难度低，密封性能稳定，适配绝大多数中高压工况的密封垫片选型，安装时不需要对密封面做特殊的对中调整，现场施工效率更高。从安装边界来看，法兰盘的外径尺寸根据PN40压力等级的德标要求设计，螺栓孔的中心圆直径、螺栓孔数量与孔径都严格匹配对应通径的德标法兰尺寸，可直接与同标准的阀门、泵体接口、设备法兰实现互换安装，不需要额外加工转接件。颈部的高度经过优化，既保证了对焊操作时有足够的焊接操作空间，避免焊接时热量传导到法兰密封面造成密封面变形，又不会因为颈部过长导致管路安装时占用过多的轴向空间，在紧凑的管路排布场景中也能顺利安装。不锈钢材质的选用让这款法兰具备优异的耐腐蚀性能，可适配大多数酸碱类腐蚀性介质的输送场景，不需要额外做防腐涂层处理，后期维护成本更低，长期在高压腐蚀环境下运行也能保持稳定的结构强度与密封性能。
