包装码垛输送线配套六组机械臂结构

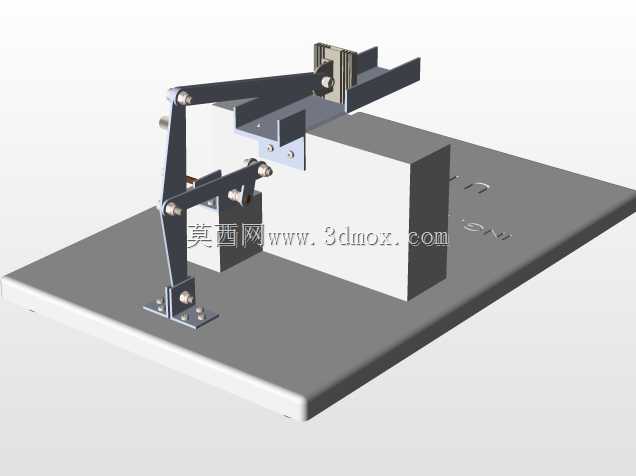

在快消品、建材棒材类产品的后段包装产线中，码垛工位长期存在重复劳动强度大、人工码放精度不足、节拍难以匹配前端包装线输出速度的痛点，这套配套于包装输送线的机械臂结构，正是针对棒材类规整物料的码垛转运需求开发的执行端结构。从实际产线布局来看，该机械臂的安装基座采用实木纹理的平板式安装面，预留了与输送线侧边机架对接的安装孔位，整体安装边界控制在小型桌面级设备范畴，不需要额外开挖地面基础，可直接架设在现有皮带输送线的出料端侧方，适配多数中小规模包装车间的现有产线改造需求，不需要对原有产线布局做大规模调整。结构设计上采用了单臂铰接的连杆式传动方案，臂身采用轻量化的金属型材加工，铰接点处配置了自润滑衬套，减少长期往复摆动带来的磨损，臂端的夹持工位专门针对棒材类物料的外形做了适配，采用挡块式限位夹持结构，不需要复杂的气动或电动夹爪即可完成对单根棒材的托举、转移、码放动作，动力端可根据产线节拍需求选配伺服摆缸或者普通减速电机驱动，维护成本远低于多轴工业机器人。从功能实现逻辑来看，该机械臂的作业路径经过了针对性优化，摆动行程刚好覆盖输送线出料位与侧边码垛托盘的放置区间，单次动作循环可完成一根棒材从输送线到码垛位的转移，六组同规格机械臂可根据产线节拍需求并排布置，分别对应不同规格棒材的分拣码垛，或者协同完成多根物料的同步码放，适配每小时120-300件的包装出料节拍。设计过程中充分考虑了车间现场的使用环境，臂身结构没有复杂的管线外露，所有传动结构都做了内嵌式处理，避免包装车间的粉尘、碎屑进入铰接缝隙造成卡滞，基座的承重设计经过载荷校核，可承载单根5kg以内的棒材物料转运需求，臂展长度控制在合理范围，不会在摆动过程中触碰输送线护栏或者周边操作人员，安全防护边界清晰。针对棒材类物料表面易刮花的特点，臂端与物料接触的位置采用了软性非金属垫块，避免码放过程中对棒材表面的涂装或者加工面造成磕碰损伤，码放位置的重复定位精度可控制在±2mm以内，保证码垛后的垛型整齐，不需要后续人工整理即可直接缠绕膜入库。
