带100RPM3-6v电机的两自由度机械臂结构

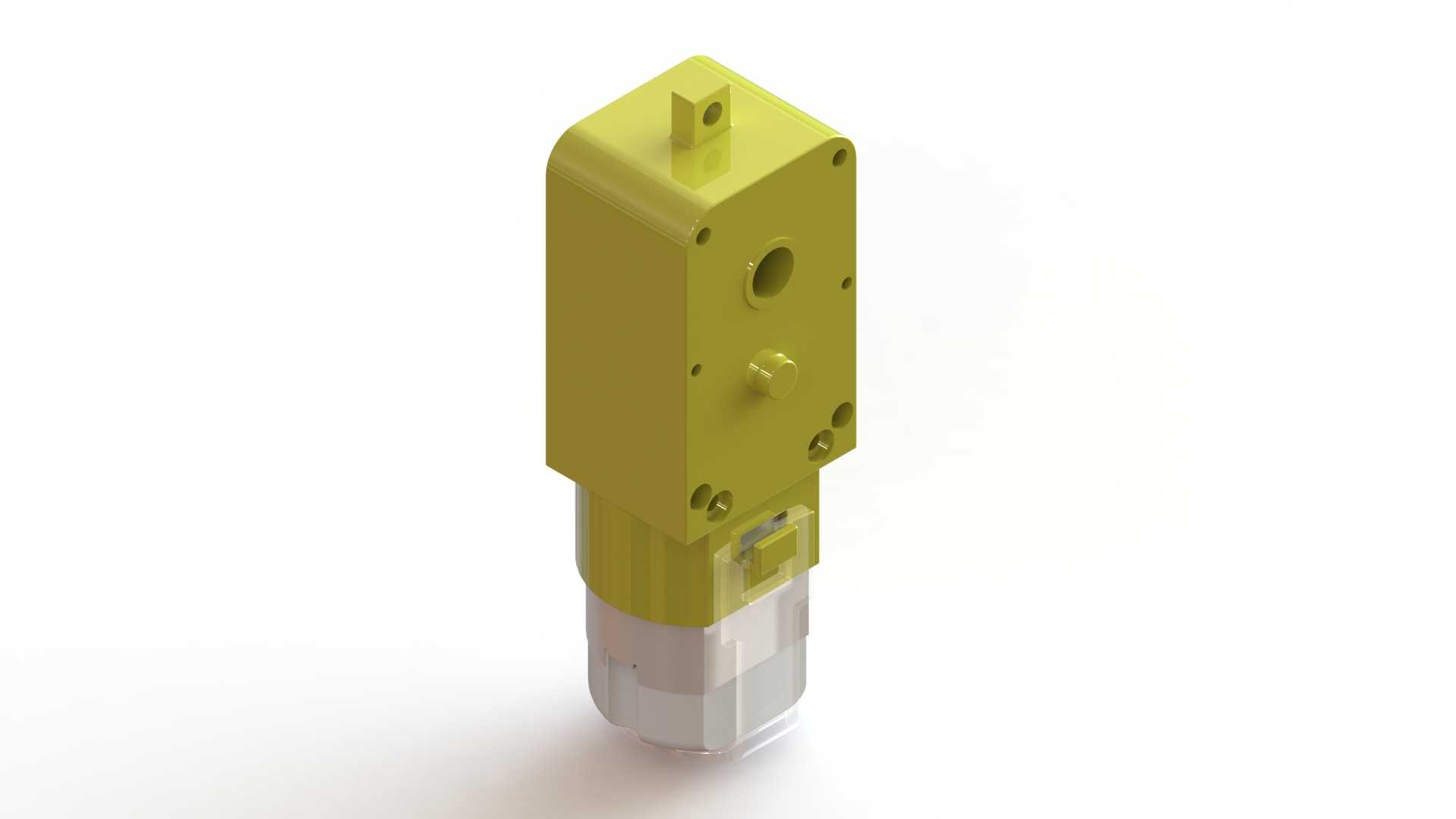

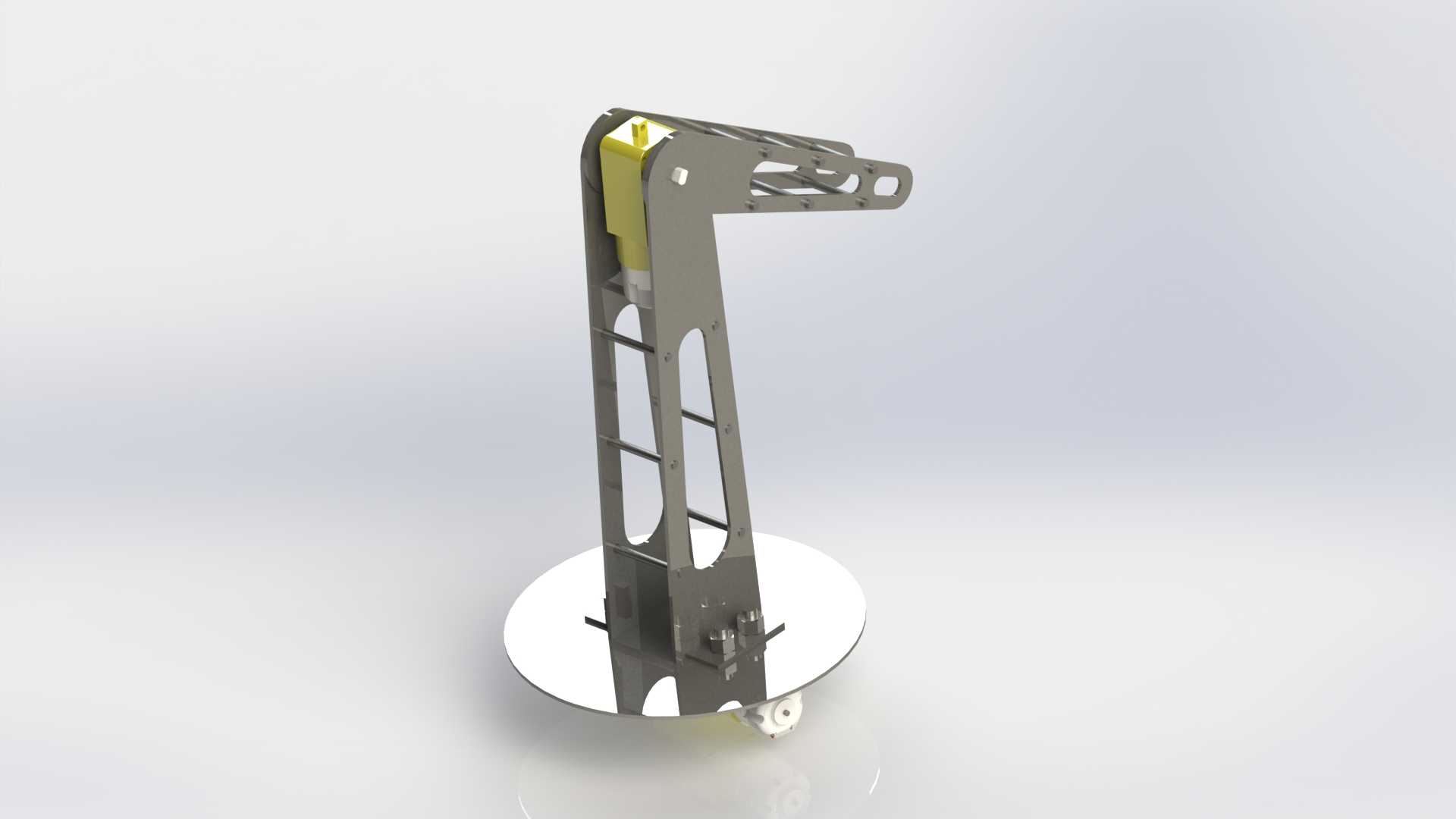

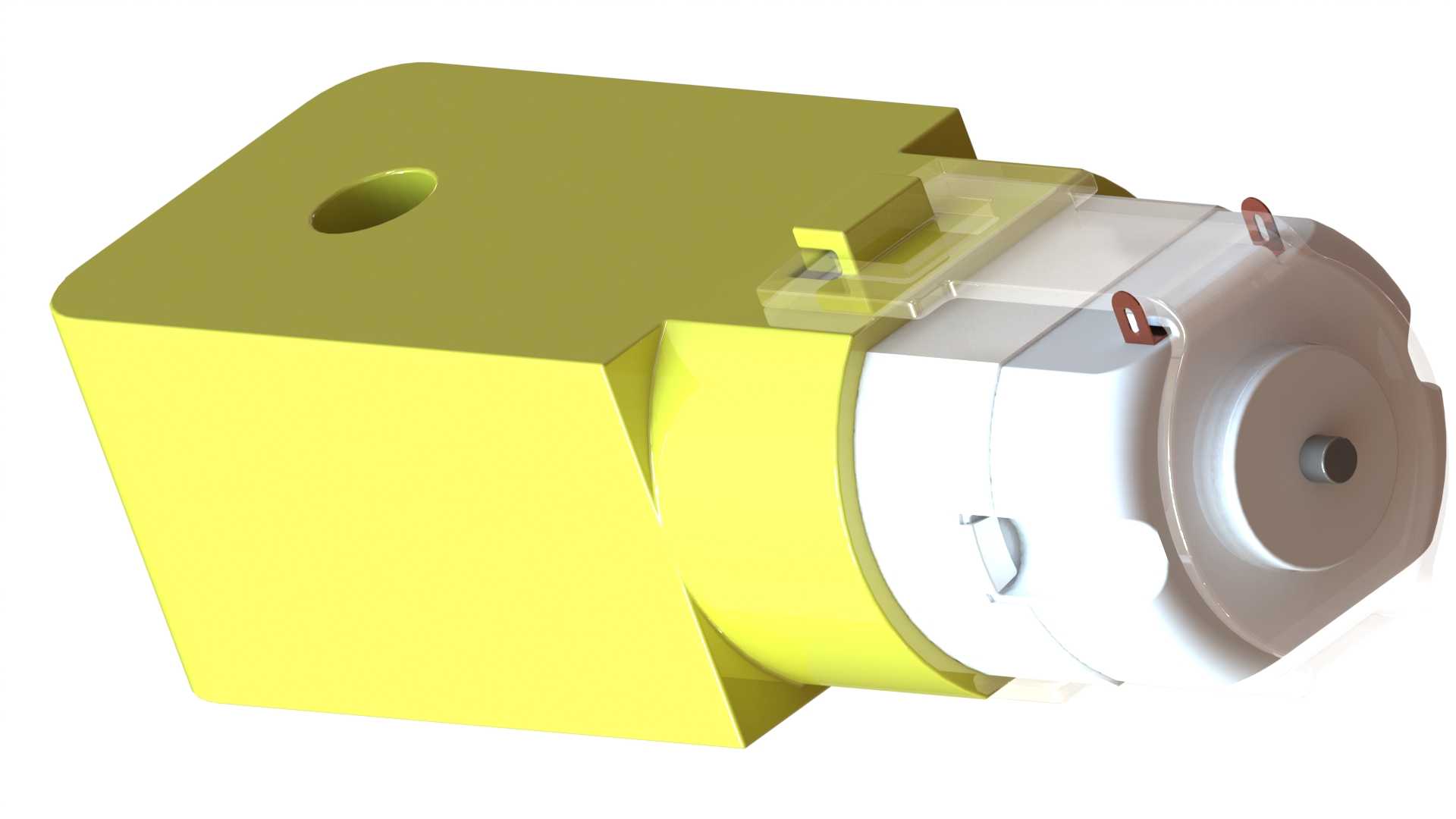

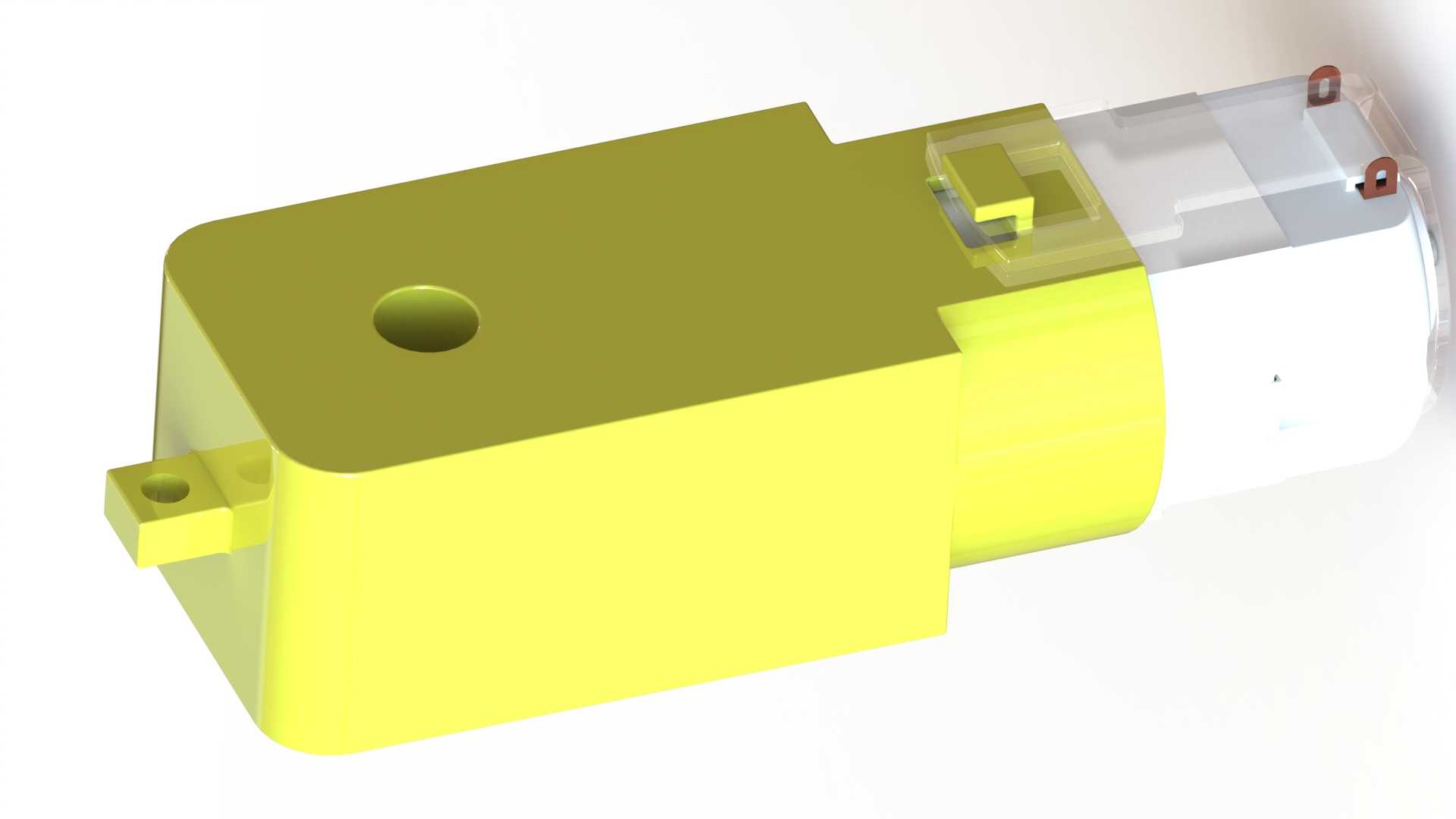

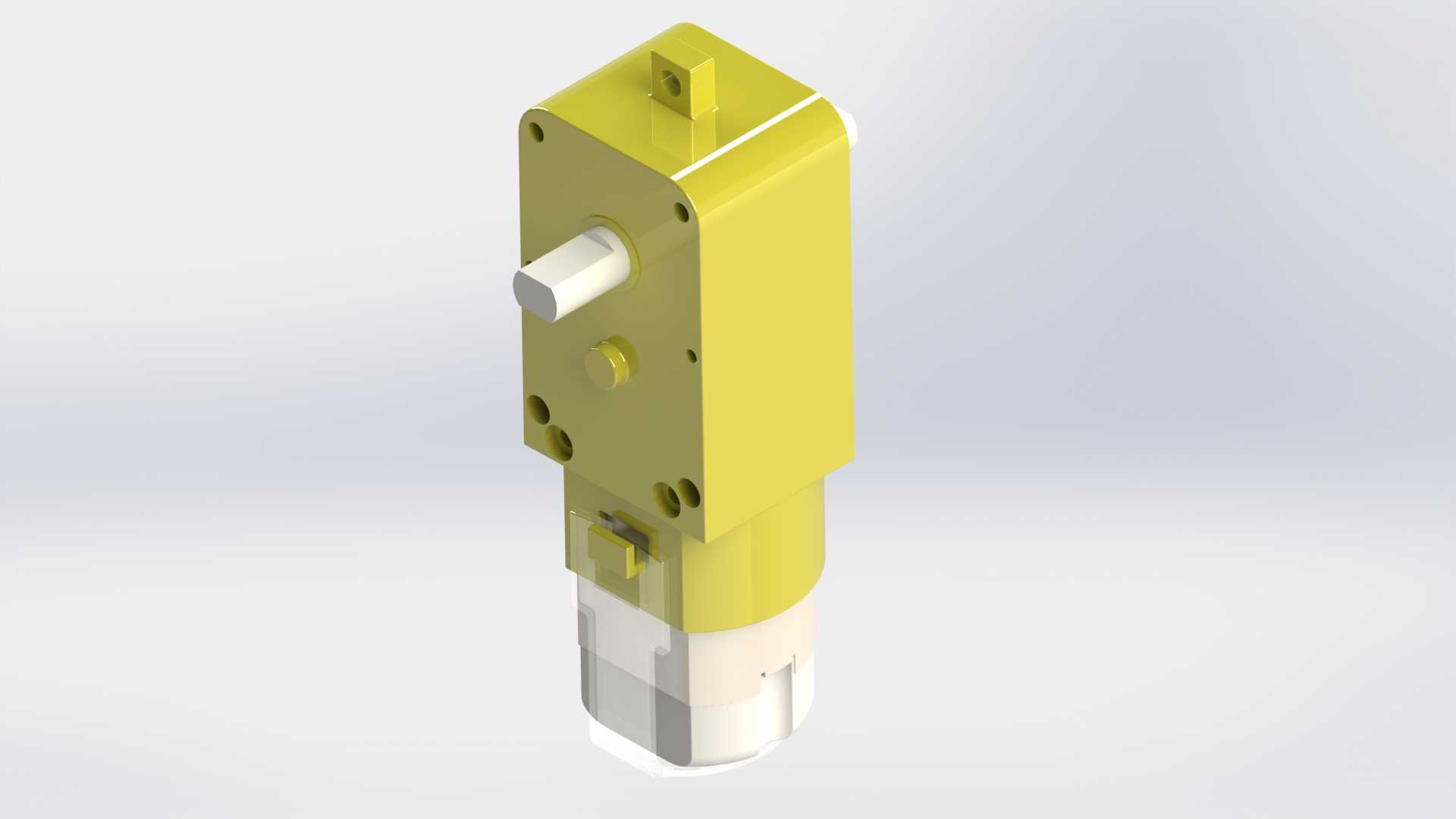

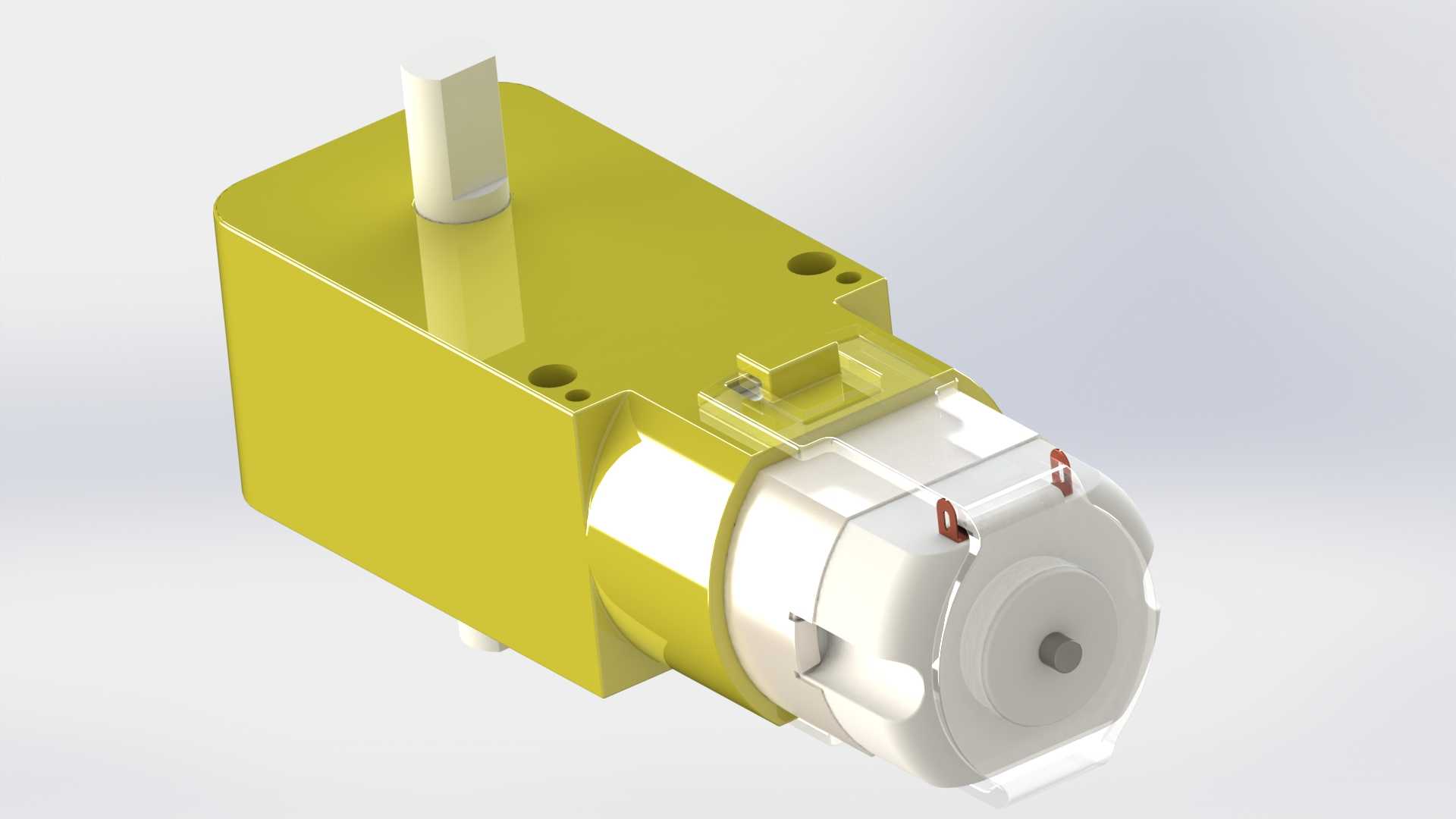

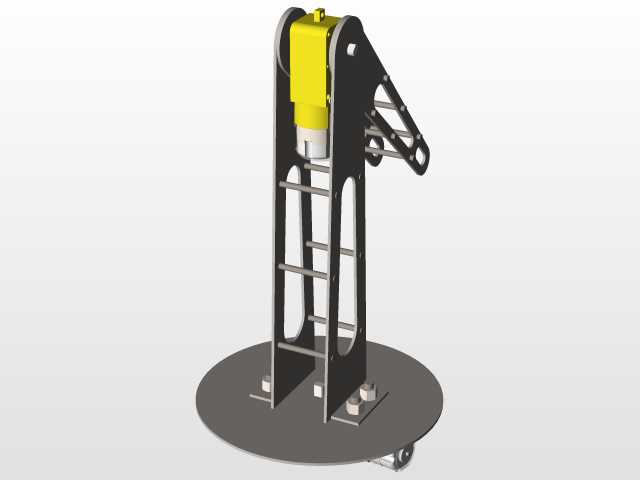

　　这套两自由度机械结构的核心应用场景覆盖小型桌面级物料分拣、教学实验平台搭建、轻载工位辅助转运等领域，日常作业中可承担100g以内负载的定点移位、角度调整动作，适配小批量多工位的柔性作业需求，不需要复杂的外部安装基座，直接放置在平整工作台面即可完成部署。从功能特性来看，整套结构仅设置两个独立运动自由度，底部回转单元可实现绕垂直轴线的360度连续旋转，上部悬臂单元可实现绕水平铰接轴的俯仰摆动，两个运动轴的动力均由配套的100RPM3-6v直流电机提供，输出转速匹配轻载作业的动作节奏，不会出现过快运动导致的负载晃动问题，也不会因转速过低拖慢作业节拍。设计阶段优先考虑了结构的轻量化与刚性平衡，立式主支架采用镂空式钣金折弯结构，

　　在保证支架纵向抗弯强度的前提下，通过长圆形镂空槽切除非受力区域的多余材料，既降低了整套结构的自重，也减少了上部俯仰轴的转动惯量，让电机输出扭矩可以更高效地传递到执行端。悬臂部分同样采用镂空减重设计，末端预留了标准安装孔位，可根据实际作业需求加装夹爪、吸盘、喷笔等不同执行元件，不需要对主体结构做二次改造即可适配不同作业场景。底部采用圆形平板底座，底座边缘预留了三个均匀分布的安装孔，既可以通过螺栓将整套结构固定在工作台面，也可以在底座下方加装配重块实现无螺栓的稳定放置，适配临时搭建的实验场景或快速换线的生产工位。安装边界方面，整套结构垂直安装后总高度控制在300mm以内，底座直径为120mm，

　　悬臂完全伸展后水平方向最大伸出长度为180mm，俯仰动作的角度范围覆盖水平向下30度到水平向上60度，不会出现运动死点，两个运动轴的铰接位置均采用自润滑衬套配合，不需要频繁加注润滑脂即可长期保持转动顺畅，日常维护仅需定期检查固定螺栓的预紧力即可。结构的走线空间做了隐藏式设计，电机的供电线缆可从支架内部的镂空槽中穿行，不会出现线缆外露干涉运动轨迹的问题，悬臂末端的执行元件线缆也可沿支架内侧排布，保证外观整洁的同时避免运动过程中线缆被拉扯损坏。设计过程中对两个自由度的运动解耦做了针对性处理，底部回转动作与上部俯仰动作的传动路径完全独立，不会出现单电机动作带动另一轴误动的问题，控制逻辑编写难度大幅降低，

　　仅需两个独立的电机驱动通道即可完成所有动作控制，适合入门级开发者做运动控制实验使用。支架与底座的连接位置设置了加强筋结构，可抵消悬臂伸展时产生的倾覆力矩，即使悬臂伸展到最大长度、挂载额定负载时，底座也不会出现翘边问题，保证作业过程的稳定性。电机与支架的连接采用快拆式安装座，后期如果需要更换不同转速或扭矩的电机，仅需拆卸四颗固定螺栓即可完成更换，不需要对支架主体做二次加工，适配不同作业场景下的动力参数调整需求。整套结构的所有受力零件均做了圆角过渡处理，没有尖锐的棱角，避免安装调试过程中出现划伤风险，铰接位置的销轴采用卡簧固定，拆卸维护时不需要专用工具，用普通尖嘴钳即可完成销轴的拆装，降低了现场维护的工具要求。
