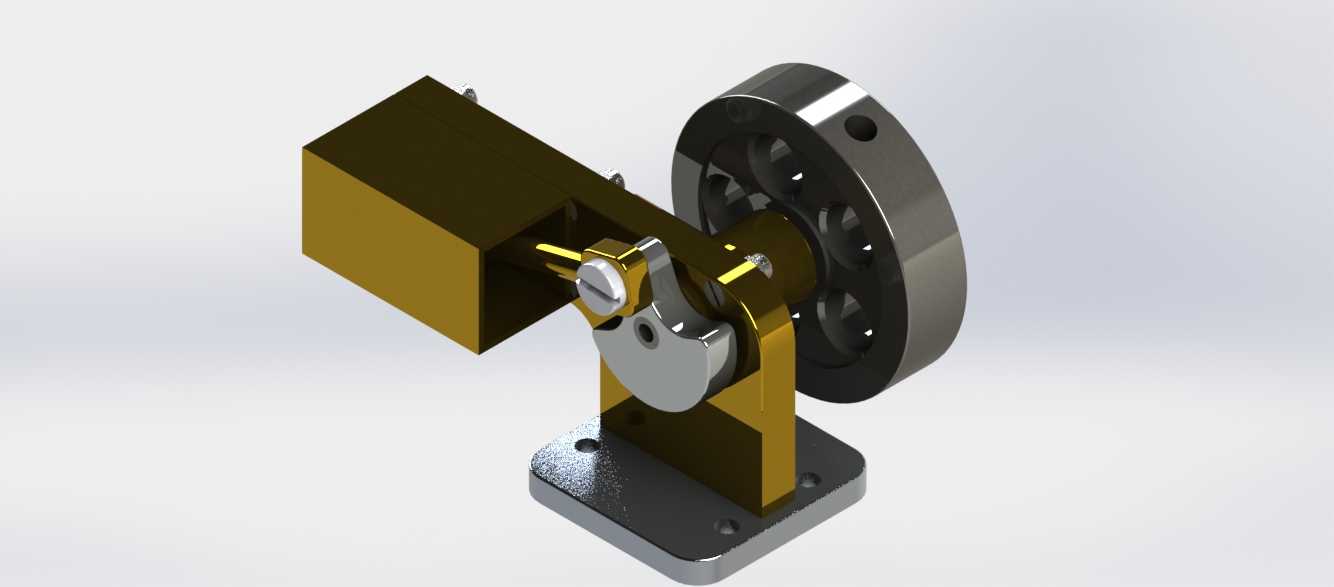

方形汽缸卧式往复式蒸汽机结构

　　这款方形汽缸卧式蒸汽机的结构设计，核心围绕小功率往复式动力输出场景展开，常见于早期小型工业设备驱动、教学演示装置以及复古动力模型的搭建场景，能够将蒸汽的热能通过往复运动转换为旋转机械能，为配套负载提供稳定的扭矩输出。从功能特性来看，该结构采用卧式布局，相比立式蒸汽机重心更低，运行时的整机振动幅度更小，对于安装基座的承重和抗振要求更低，适合固定在水平工作台或者小型设备机架上使用。方形汽缸的设计并非单纯的外形选择，相比圆形汽缸，方形外壁的加工定位基准更易获取，在小批量试制或者教学模型加工时，铣削平面的装夹难度更低，同时汽缸侧面的附件安装面可以直接加工出平面，不需要额外加装安装座，能减少整机的零件数量，降低装配累积误差。

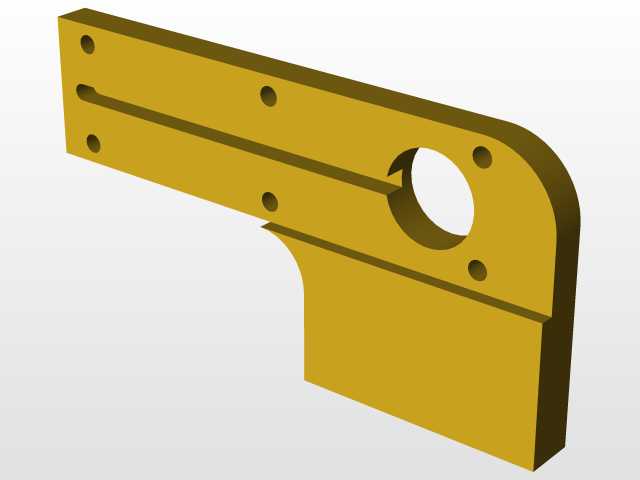

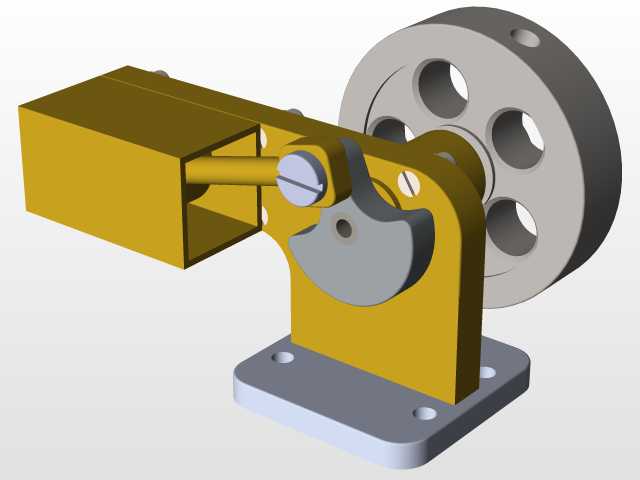

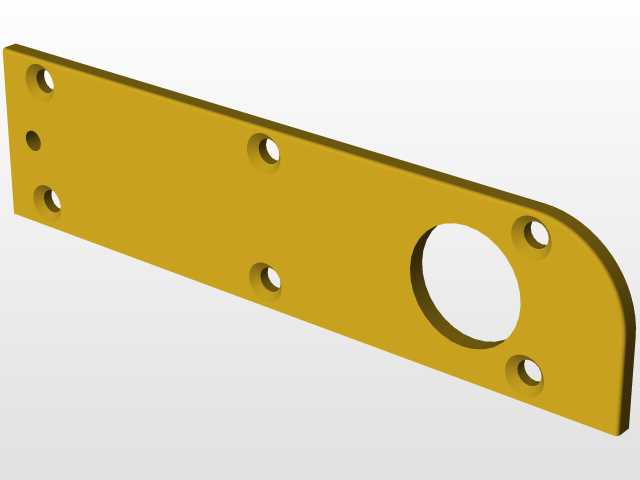

　　设计思路上，该结构将曲柄连杆机构完全外露在支架外侧，飞轮直接安装在曲轴输出端，一方面外露的运动结构能够直观展示蒸汽机的动力传递路径，适合用于机械原理教学演示，让观察者清晰看到活塞往复运动如何通过曲柄转换为飞轮的旋转运动；另一方面，外置的飞轮和曲柄结构在维护时不需要拆解汽缸部分，仅需要拆卸支架侧的盖板就能对连杆轴瓦、曲柄销进行润滑和磨损检查，日常维护的操作空间更充足。曲轴的支撑采用分体式支架结构，支架与底部安装座通过螺栓连接，安装座上预留了四个沉头安装孔，能够直接通过螺栓固定在配套的基座或者设备台面上，安装边界清晰，不需要额外设计转接法兰。

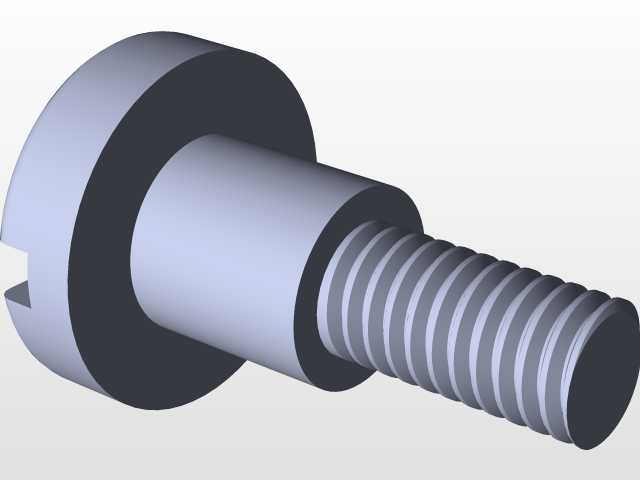

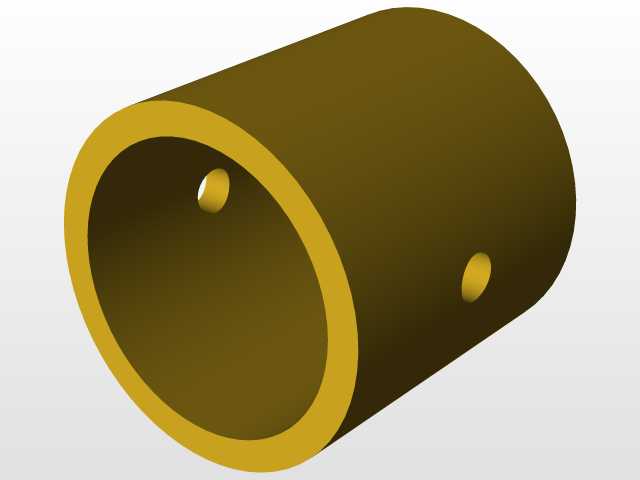

　　从安装尺寸边界来看，整机的长度方向以飞轮外端面到方形汽缸后端盖为最大尺寸，宽度方向以支架两侧的安装座外沿为限，高度方向从安装座底面到飞轮顶端为总高，所有运动部件的运动包络都在这个矩形边界范围内，在做整机布局时不需要额外预留过多的避让空间。活塞与汽缸的配合采用间隙密封结构，方形活塞的密封圈安装槽直接加工在活塞外壁，装配时不需要复杂的专用工装，就能将活塞组件从汽缸前端装入，配合前端的汽缸盖完成密封。曲柄与连杆的连接采用销轴式结构，销轴端部加装开口销防松，在长期往复运动下不会出现销轴脱落的问题，同时这种连接结构的磨损件仅为销轴和轴套，更换成本低，不需要更换整个连杆或者曲柄部件。

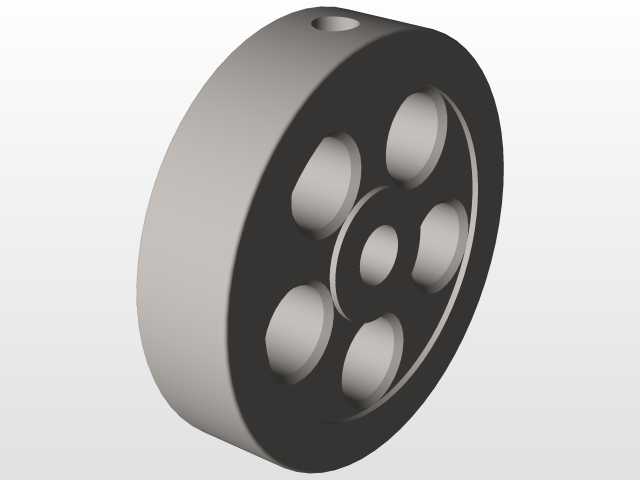

　　飞轮采用轮辐式结构，外圈的轮缘厚度较大，能够储存足够的转动惯量，保证活塞越过止点时的运转平稳性，避免出现卡滞或者转速波动过大的问题，轮辐上开设的减重孔在不影响飞轮转动惯量的前提下，降低了整机的重量，同时也方便装配时通过撬动轮辐来调整曲轴的初始位置。蒸汽的进排气口设置在方形汽缸的侧面，接口采用标准的管螺纹设计，能够直接连接蒸汽管路，不需要额外加工转接接头，进排气的配气机构集成在汽缸侧面的阀室里，通过曲轴带动的偏心轮驱动配气阀动作，精准控制进排气的时序，保证蒸汽能够在活塞的对应行程内进入汽缸推动活塞做功，同时将做功后的乏气及时排出。

　　底部的安装座采用加厚钢板铣削加工而成，表面做了发黑防锈处理，安装座与支架的连接面经过精铣加工，平面度控制在合理范围内，能够保证支架安装后曲轴的水平度，避免因为安装面倾斜导致曲轴运转时出现偏磨，缩短轴承的使用寿命。整个结构的零件拆分遵循了最少零件数原则，将功能相近的部件做了集成设计，比如支架同时承担曲轴支撑和汽缸安装定位的功能，不需要额外设计汽缸安装支架，减少了装配时的调整环节，装配时只需要先将曲轴组件装入支架，再依次安装连杆、活塞、汽缸、飞轮等部件，就能完成整机的组装，装配流程清晰，适合作为机械装配实训的教学载体。在实际应用中，这类小功率卧式方缸蒸汽机也可以作为小型发电机组、小型水泵的动力源，在有稳定蒸汽供应的场景下，能够长时间连续运转，结构可靠性高，对蒸汽品质的要求相对较低，即使蒸汽中带有少量水分，也不会对结构造成严重的损坏，维护难度远高于同等功率的汽轮机结构。
