立式轮组传动机械结构演示装置

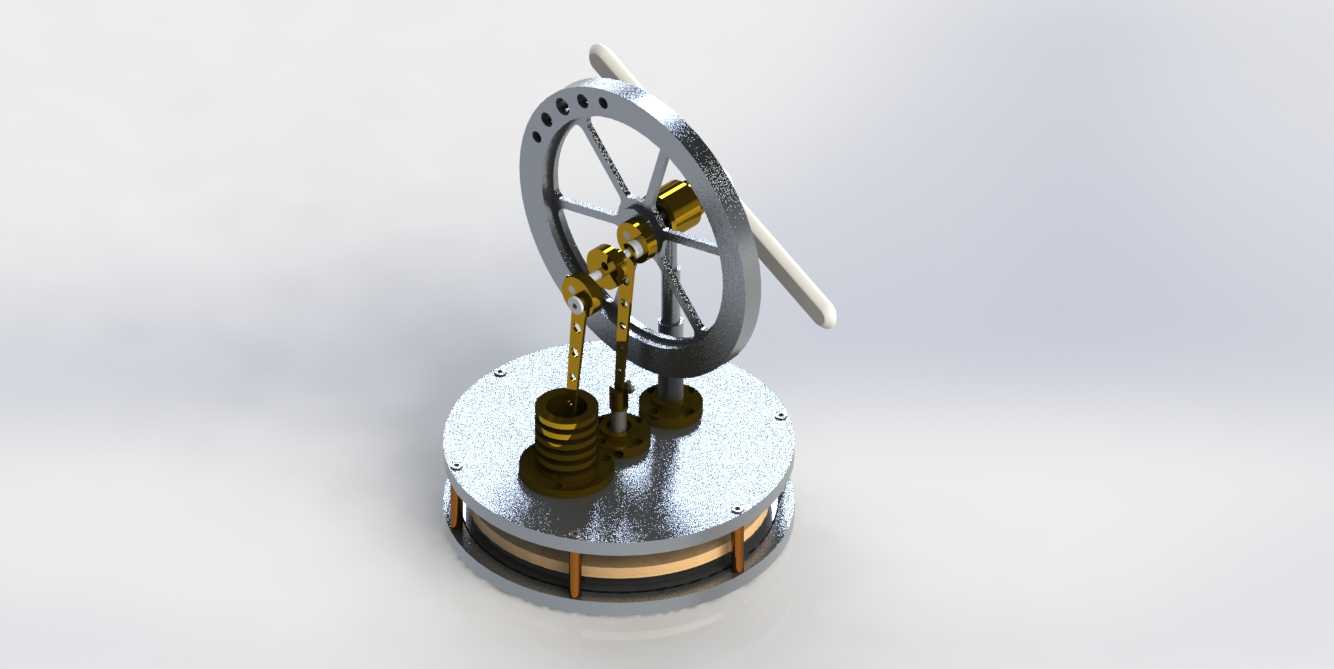

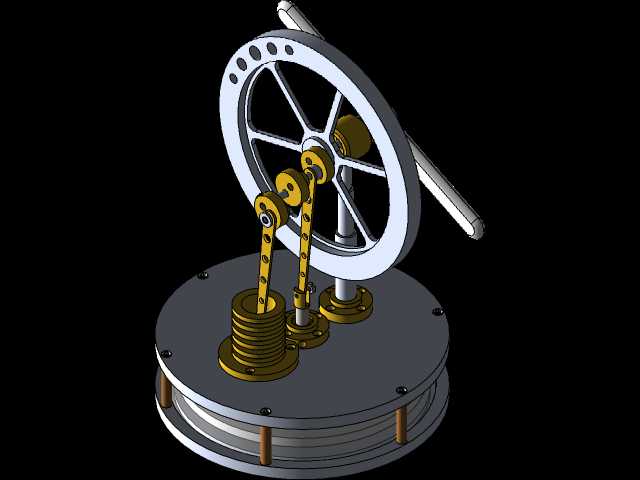

　　这套立式轮组传动结构，常被用于高校机械原理课堂的传动逻辑演示、小型动力转换装置的原理验证场景，也可作为微型动力输出单元的原型结构，适配低转速扭矩输出的小型实验设备搭载需求。从实际功能来看，该结构通过大直径辐条轮的旋转输入，经铰接式曲柄连杆组件将圆周运动转换为活塞杆的上下往复直线运动，底部的圆盘基座作为整个机构的承载基准，集成了配重块与导向限位结构，可抵消连杆往复运动产生的侧向倾覆力矩，保证机构运行过程中的稳定性。设计过程中优先考虑了运动副的间隙匹配，轮轴与辐条轮的配合采用基孔制过渡配合，既保证轮体旋转时无径向窜动，又能降低转动阻尼；连杆与轮盘偏心销、活塞杆顶端的铰接位置均预留了润滑脂存储槽，可在长时间连续运转时减少铰接面的磨耗，

　　延长结构无维护运行周期。外形尺寸方面，整体结构采用立式同轴布局，底部圆盘基座的直径控制在150mm范围内，基座底部预留了四个M4规格的安装螺纹孔，安装孔的中心距为120mm，可直接固定在标准实验台架的T型槽面板上，无需额外加工转接板；辐条轮的最大回转直径为120mm，轮缘顶端距离基座安装面的总高度为210mm，侧向最大突出尺寸为轮轴两端伸出的操作手柄长度，单侧伸出量为35mm，整体安装边界可适配常规小型实验台的安装空间，不会与周边相邻的实验构件产生运动干涉。结构的材质搭配上，基座采用表面喷砂处理的铝合金材质，兼顾轻量化与结构刚性，连杆与活塞杆采用不锈钢材质，可承受往复运动带来的交变拉压载荷，辐条轮采用锌合金压铸成型，

　　轮缘位置做了加厚处理，可在手动旋转输入时提供足够的转动惯量，保证机构过死点位置时的运转平顺性，无需额外加装飞轮配重。导向套与基座的连接采用嵌入式过盈装配，导向套的内孔与活塞杆的配合间隙控制在0.02mm以内，既可以对活塞杆的上下运动做精准导向，避免活塞杆出现偏磨，又能减少运动过程中的卡滞风险。在实际教学场景使用时，操作者可通过转动轮轴两端的白色手柄输入动力，直观观察圆周运动到直线运动的转换全过程，铰接点的运动轨迹完全外露，可配合位移传感器、转速传感器采集运动参数，用于验证曲柄连杆机构的运动学公式计算结果；在小型动力装置适配场景中，可将辐条轮替换为带轮，连接低速电机输出轴，将活塞杆的往复运动输出端连接小型泵送单元、冲压执行端，

　　实现小功率的往复动作输出，整套结构的零件通用化率较高，除偏心销与铰接轴为定制加工件外，其余紧固件、导向件均可采用标准五金件，后期维护更换成本较低。结构设计时还做了动平衡校核，辐条轮的轮辐位置预留了平衡调整孔，可根据实际运转情况添加平衡配重，降低高速旋转时的振动值，当输入转速提升至120r/min时，基座表面的振动加速度可控制在0.5g以内，不会出现基座移位或紧固件松动的问题。
