菱形法兰式带座外球面轴承结构设计

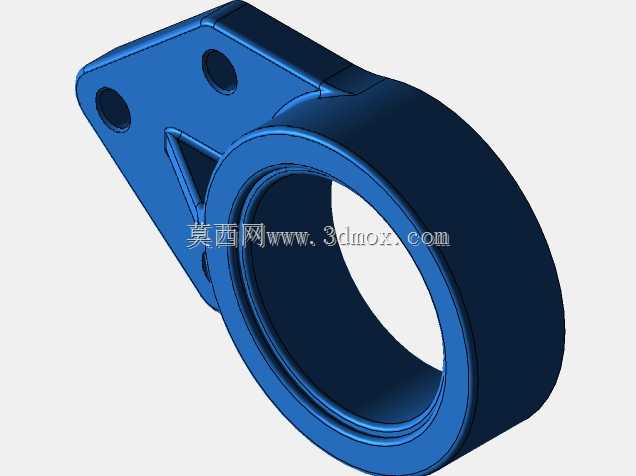

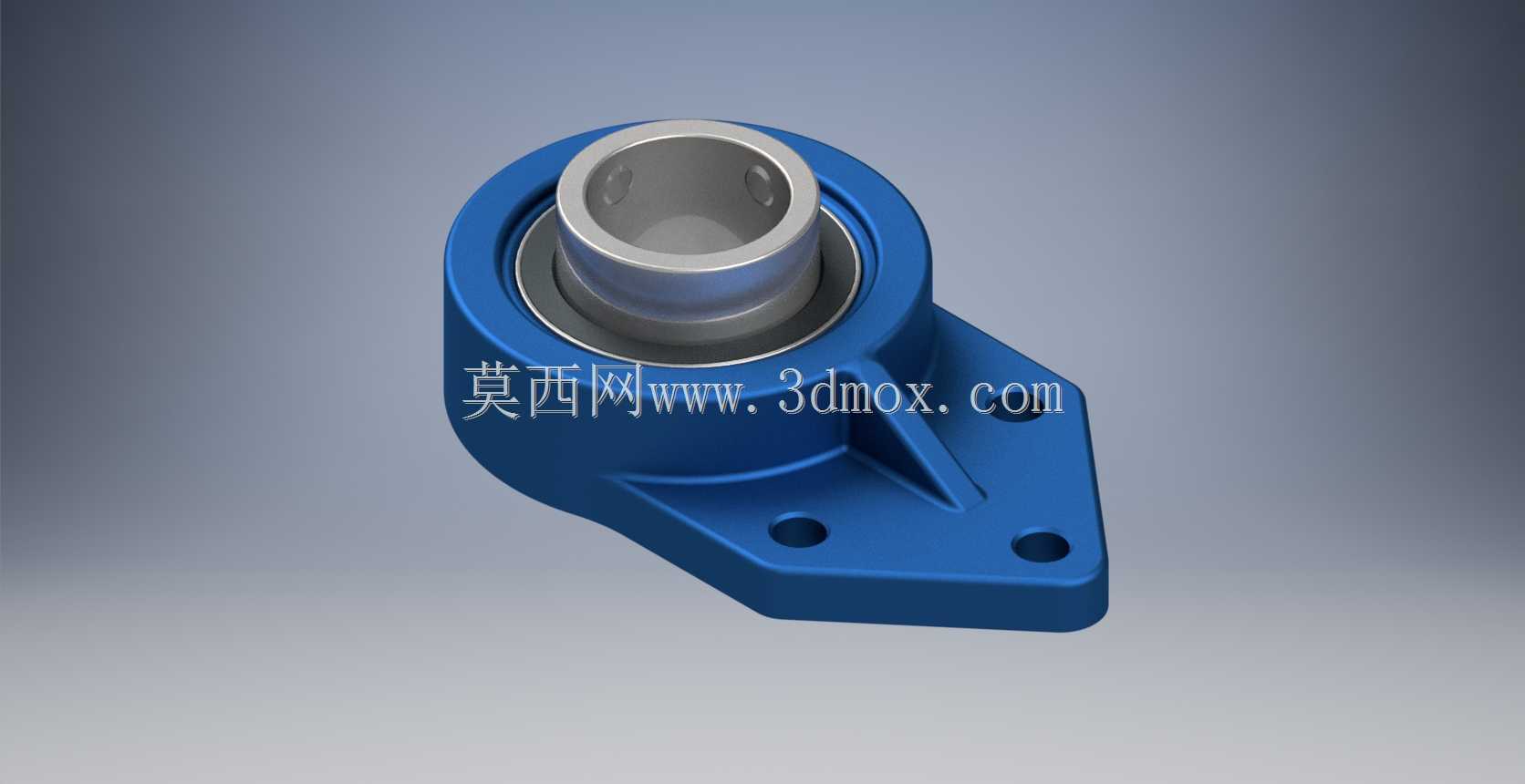

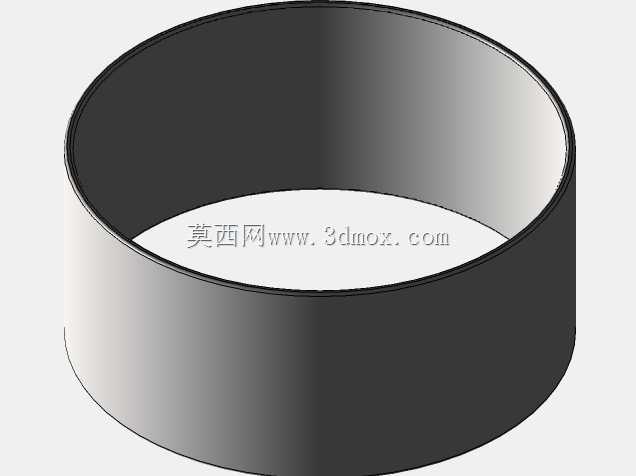

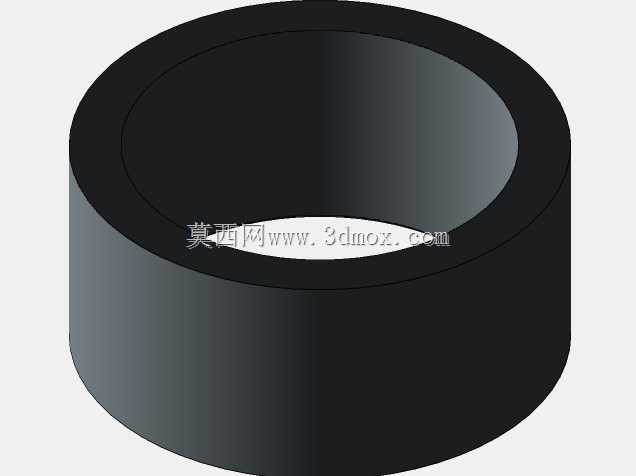

这类菱形法兰式带座外球面轴承，在轻工输送线、小型食品加工设备、纺织机械的从动辊支撑场景里应用极广，相比立式座轴承，它的安装面占用空间更小，两个安装孔的布局能适配窄幅安装型材的固定需求，不需要额外加工大尺寸安装沉台，在铝型材框架搭建的自动化设备里能大幅降低机架加工量。从结构设计逻辑来看，轴承座本体采用铸铁一体铸造成型后做表面喷塑处理，蓝色的塑层一方面能提升车间环境下的防锈能力，另一方面也能在装配时快速区分规格，避免不同载荷等级的轴承座混装。内置的外球面轴承外圈与座孔采用球面配合，自带一定的调心角度，能补偿安装时辊轴两端轴承座的同轴度误差，也能抵消设备运行中机架轻微形变带来的轴系憋劲问题，减少轴承早期点蚀失效的概率。轴承内圈采用顶丝锁紧结构，装配时只需要拧紧内圈上的两个紧定螺钉，就能实现内圈与光轴的固定，不需要额外加工轴肩、卡簧槽，对现场装配的技能要求更低，也能缩短设备组装的工时。从安装边界来看，菱形座的两个安装孔中心距适配常见的3英寸规格安装尺寸，轴承内孔为1/2英寸，适配英制光轴的配套使用，座体的突出高度控制在合理范围，不会和辊筒端面、传动链轮产生运动干涉，座体上的加强筋从安装面一直延伸到轴承承孔位置，能在承受径向载荷的时候分散应力，避免安装孔位置出现应力断裂。在实际选型使用中，这类轴承主要承受径向载荷，也能承受一定程度的轴向窜动，适合转速不超过3000转每分钟的中低速传动场景，安装时需要注意两个安装孔的锁紧扭矩保持一致，避免座体受力不均导致轴承内圈偏磨，轴承出厂时预填的锂基脂能满足常规工况下12个月的润滑需求，在多粉尘、高湿度的车间环境下使用时，可以额外加装端面密封圈，减少外界杂质进入轴承滚道的概率。设计这类三维模型时，需要重点还原球面配合的公差带，保证外球面与座孔的配合间隙在合理范围，既要保证调心功能的顺畅，也要避免间隙过大导致运行时出现异响抖动，同时安装孔的位置度公差需要严格控制，否则现场安装时会出现孔位对不齐的问题，法兰座的壁厚要根据额定载荷做对应调整，避免轻量化过度导致座体受压开裂。
