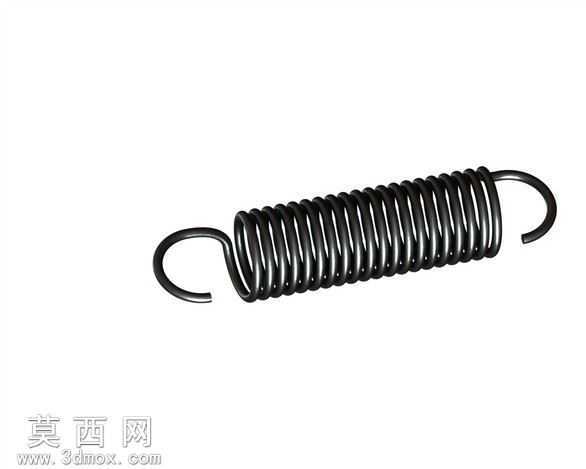

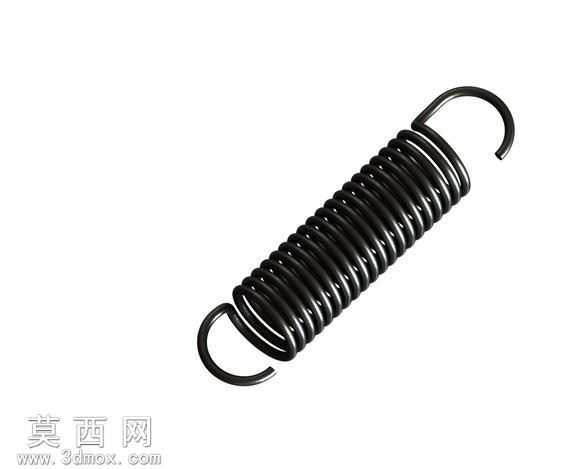

自行车支架拉伸弹簧三维结构设计

本作品为自行车支架配套使用的拉伸弹簧三维建模成果，建模过程依托三维参数化设计思路完成，首先对拉伸弹簧的核心功能需求进行拆解：该弹簧作为自行车支架的复位弹性元件，需要在支架收起与放下的行程中提供稳定的回弹力，同时两端挂钩需要与支架、车架的安装位精准匹配，避免使用过程中出现松脱、卡滞问题。建模阶段首先确定弹簧的基础参数，包括有效圈数、簧丝直径、弹簧中径、自由长度等核心尺寸，通过螺旋线扫描生成弹簧主体的螺旋簧体结构，螺旋线的生成严格匹配拉伸弹簧的节距参数，保证相邻簧圈在自由状态下紧密贴合，符合拉伸弹簧的初始结构特征。针对两端的挂钩结构，建模时采用草图绘制挂钩的弯曲路径，通过扫描特征完成挂钩与簧体端部的过渡衔接，重点处理挂钩与簧体连接位置的圆角过渡，避免应力集中导致的结构失效，同时对挂钩的开口尺寸、弯曲半径进行参数化约束，保证挂钩可以顺利卡入对应安装销轴，且具备足够的连接强度。材质设置阶段，参考实际自行车支架弹簧的常用材质，选用弹簧钢材质属性，在渲染环节调整金属材质的粗糙度、反光度参数，还原弹簧表面发黑处理后的哑光金属质感，同时对簧圈之间的贴合缝隙进行光影优化，提升模型的真实感。结构校验阶段，对弹簧的整体同轴度、挂钩的对称度进行检查，确保模型的几何精度满足后续装配需求，两端挂钩的角度经过调整，适配自行车支架安装时的受力方向，避免弹簧工作时出现偏载、扭曲的情况。整个建模过程遵循从整体到局部的设计逻辑，先完成弹簧主体螺旋结构的参数化搭建，再细化两端连接挂钩的细节结构，最后通过特征校验优化模型的工艺合理性，保证模型既符合拉伸弹簧的通用设计规范，又能精准匹配自行车支架的特定安装使用场景，可用于自行车零部件的装配演示、结构受力分析以及相关教学场景使用。
